Intercambiabilidade certificada
- Designação de modelo e envelope de instalação correspondentes
- Interfaces de furos e círculos de parafusos revisadas
- Engrenagem correspondente à configuração de referência
MERYDOM XU 080430
Verificado no nível 3Verificado em fábrica pela MERYDOM para intercâmbio com INA XU 080430. O produto MERYDOM usa a mesma designação de modelo para referência cruzada direta.
MARCA MERYDOM · SUBSTITUIÇÃO CERTIFICADADados certificados do produtoVer especificações completas ↓ Garantia de fábrica
XU 080430
Verificado pela MERYDOMVerificação de engenharia · Rev. Rev 1.0Rolamento de giro fabricado pela MERYDOM e verificado para intercâmbio com INA XU 080430.
- Overall OD (Do)
- 480 mm
- Overall ID (di)
- 380 mm
- Altura total
- 26 mm
- Configuração da engrenagem
- Sem engrenagem
- Furos de montagem
- 20 / 20 externo / interno
- Projeto do rolamento
- Rolos cruzados
- Intercambiabilidade dimensional verificada
- Materiais controlados pela MERYDOM
- Documentação de fábrica disponível

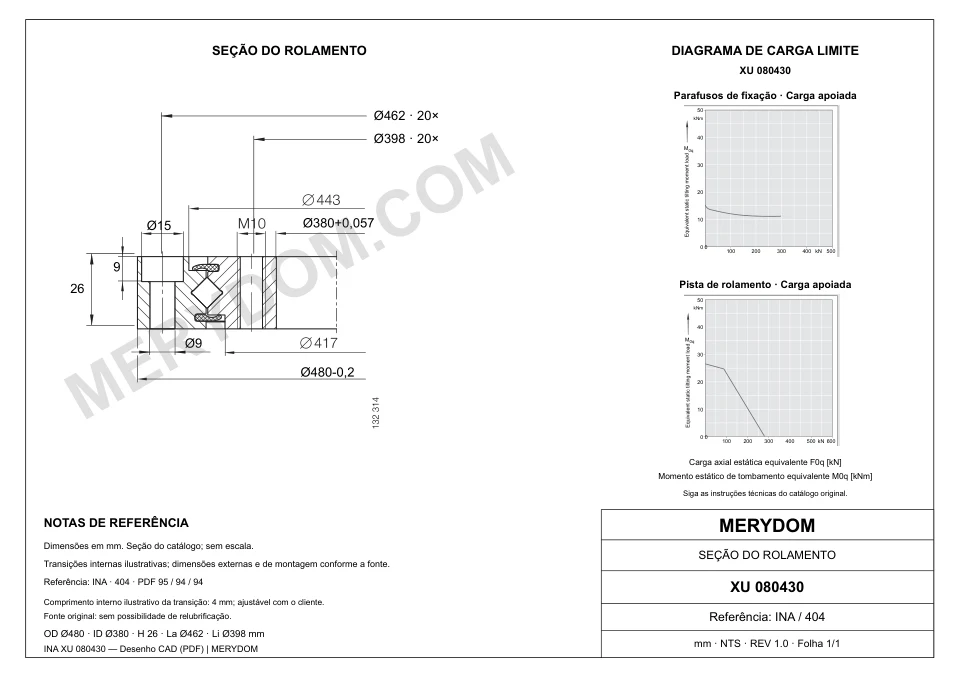

DIMENSÕES DO PRODUTO
Ver especificações completas ↓Dimensões e interfaces publicadas
Aqui são mostrados todos os valores disponíveis de dimensões, interfaces de montagem e engrenagem na unidade original publicada.
Dimensões
- Mass (Mass)
- 12 kg
- Diâmetro externo total (Da)
- 480 mm
- Diâmetro interno total (di)
- 380 mm
- Catalog diameter Di (Di)
- 430,6 mm430.6 mm
- Catalog diameter da (da)
- 429,4 mm429.4 mm
- Altura total (H)
- 26 mm
- Inner height (h)
- 26 mm
Montagem
- Círculo de parafusos do anel externo (La)
- 462 mm
- Círculo de parafusos do anel interno (Li)
- 398 mm
- Furos de montagem do anel externo (na)
- 20
- Furos de montagem do anel interno (ni)
- 20
- Diâmetro comum dos furos de montagem (dB)
- 9 mm
- Counterbore diameter (ds)
- 15 mm
- Counterbore depth (ts)
- 9 mm
ESPECIFICAÇÃO CERTIFICADA MERYDOM
Verificado em fábrica pela MERYDOM · Rev. Rev 1.0Especificações do produto
Identidade do produto MERYDOM, certificação, materiais e dados dimensionais da substituição certificada.
| Parâmetro técnico | Valor certificado do produto MERYDOM |
|---|---|
| Produto certificado MERYDOM | |
| Marca do produto | MERYDOM |
| Modelo MERYDOM | XU 080430 |
| Certificado como intercambiável com | INA XU 080430 |
| Verificação de fábrica | Nível 3 · Verificado pela engenharia |
| Revisão do desenho aprovado | Rev 1.0 |
| Revisado por | Departamento de Engenharia da MERYDOM |
| Data de certificação | 2026-08-17 |
| Materiais | |
| Opções de material dos anéis | 42CrMo / 50Mn |
| Material da vedação | NBR · Borracha nitrílica |
| Opções de material dos espaçadores | Nylon de engenharia / Latão |
| Identificação | |
| Marca de referência | INA |
| Série | XU Série |
| Modelo de referência | XU 080430 |
| Sistema de medição | Métrico |
| Estrutura do rolamento | Rolos cruzados |
| Configuração da engrenagem | Sem engrenagem |
| Dimensões | |
| Mass (Mass) | 12 kg |
| Diâmetro externo total (Da) | 480 mm |
| Diâmetro interno total (di) | 380 mm |
| Catalog diameter Di (Di) | 430,6 mm430.6 mm |
| Catalog diameter da (da) | 429,4 mm429.4 mm |
| Altura total (H) | 26 mm |
| Inner height (h) | 26 mm |
| Montagem | |
| Círculo de parafusos do anel externo (La) | 462 mm |
| Círculo de parafusos do anel interno (Li) | 398 mm |
| Furos de montagem do anel externo (na) | 20 |
| Furos de montagem do anel interno (ni) | 20 |
| Diâmetro comum dos furos de montagem (dB) | 9 mm |
| Counterbore diameter (ds) | 15 mm |
| Counterbore depth (ts) | 9 mm |
| Capacidades | |
| Basic dynamic radial load rating (Cr) | 70 kN |
| Basic static radial load rating (C0r) | 138 kN |
| Preload (Preload) | 0 incl. 0,02 mm |
| Maximum permissible radial load (Fr perm) | 35 kN |
| Basic dynamic axial load rating (Ca) | 110 kN |
| Basic static axial load rating (C0a) | 280 kN |
| Radial clearance (Radial clearance) | Clearance-free mm |
| Axial tilting clearance (Axial tilting clearance) | Clearance-free mm |
Nível 3 · Verificado pela Engenharia MERYDOMCertificado em 2026-08-17 por Departamento de Engenharia da MERYDOM.
CAPACIDADE DE CARGA DA SÉRIE
Gráfico de capacidade de carga da série XU
Use a designação do modelo na legenda do catálogo como referência inicial de capacidade de momento e empuxo.
Nota de seleção de engenharia
Este gráfico auxilia a seleção preliminar. A aprovação final da MERYDOM também deve considerar rigidez de montagem, capacidade dos parafusos, ciclo de trabalho, lubrificação e condições operacionais.
ENGENHARIA MERYDOM
Projeto substituto verificado em fábrica
Este rolamento MERYDOM foi revisado em relação ao envelope, às interfaces de montagem, à engrenagem e à especificação de materiais publicados para uso como substituto.
Construção MERYDOM
- Opções de material dos anéis: 42CrMo ou 50Mn
- Sistema de vedação em borracha nitrílica NBR
- Opções de espaçadores em nylon de engenharia ou latão
Documentação de fábrica
- Verificação pelo Departamento de Engenharia da MERYDOM
- Revisão padrão do desenho aprovado: 1.0
- Data de certificação vinculada ao registro de importação
Confirmação da aplicação
- Confirmar planicidade do apoio, classe e pré-carga dos parafusos
- Verificar cargas aplicadas, ciclo de trabalho e lubrificação
- Confirmar temperatura, ambiente e condições de instalação
AVISO LEGAL E DE ENGENHARIA
Certificação independente do substituto
- A MERYDOM é a fabricante e a parte certificadora do produto MERYDOM exibido nesta página.
- Marcas e números de modelo de terceiros permanecem propriedade de seus respectivos titulares e são usados apenas para identificar a referência de intercambiabilidade pretendida.
- A MERYDOM é uma fabricante independente e não é afiliada, endossada ou patrocinada pelo OEM referido.
- A declaração de intercambiabilidade aplica-se à designação correspondente e ao escopo publicado; a adequação depende de cargas, ciclo, instalação, lubrificação e ambiente.
- A cotação aprovada, o desenho de fabricação e o acordo técnico contratual regem o produto final fornecido.
SUPORTE A SUBSTITUTOS MERYDOM
Solicitar preço e prazoPronto para confirmar preço, prazo e aplicação?
Send the required quantity and operating conditions. MERYDOM will confirm the supply configuration, documentation package and delivery schedule for model XU 080430.
