Intercambiabilidade certificada
- Designação de modelo e envelope de instalação correspondentes
- Interfaces de furos e círculos de parafusos revisadas
- Engrenagem correspondente à configuração de referência

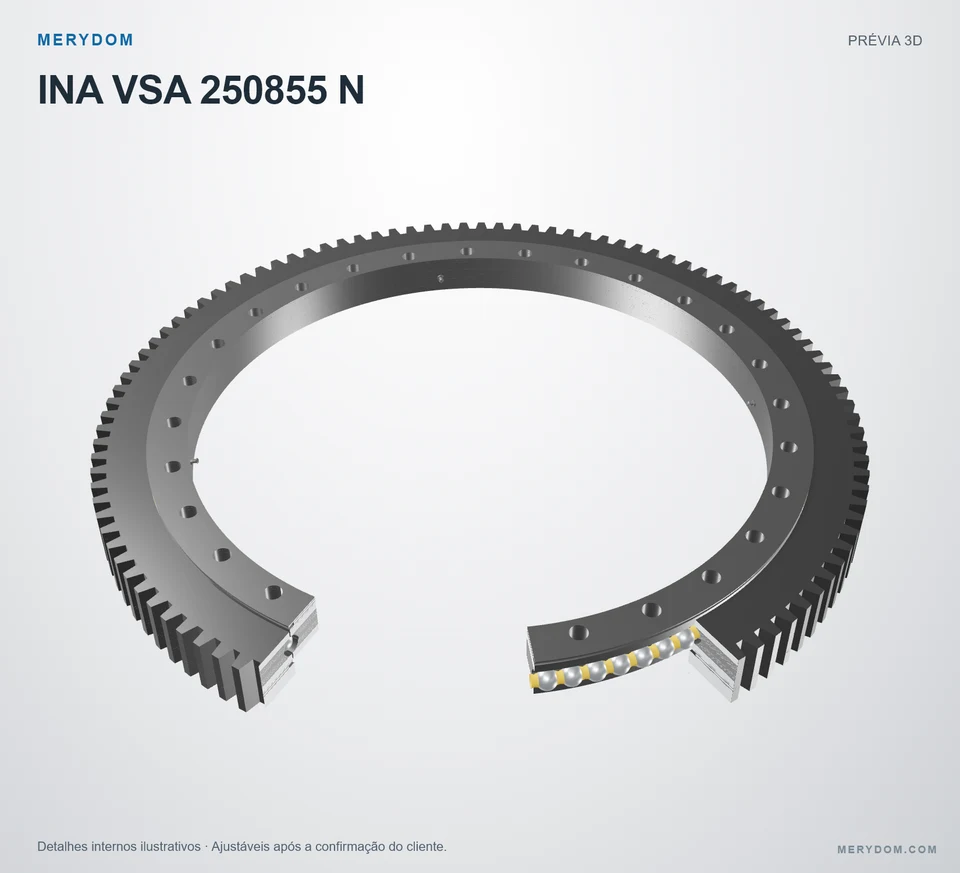

Rolamento de giro de substituição para INA VSA 250855 N
Verificado no nível 3Rolamento de giro fabricado pela MERYDOM e verificado para intercâmbio com INA VSA 250855 N. Este rolamento MERYDOM foi revisado em relação ao envelope, às interfaces de montagem, à engrenagem e à especificação de materiais publicados para uso como substituto.
Modelo de referência: INA VSA 250855 N. Série: Vsa 25. Estrutura do rolamento: Esferas de contato de quatro pontos. Configuração da engrenagem: Engrenagem externa.
MARCA MERYDOM · SUBSTITUIÇÃO CERTIFICADADados certificados do produtoVer especificações completas ↓ Garantia de fábrica
VSA 250855 N
Rolamento de giro fabricado pela MERYDOM e verificado para intercâmbio com INA VSA 250855 N.
- Overall OD (Do)
- 997 mm
- Overall ID (di)
- 755 mm
- Altura total
- 80 mm
- Configuração da engrenagem
- Engrenagem externa
- Furos de montagem
- 28 / 28 externo / interno
- Projeto do rolamento
- Esferas de contato de quatro pontos
Verificado pela MERYDOMNível 3 · Registro de verificação de engenharia
- Intercambiabilidade dimensional verificada
- Materiais controlados pela MERYDOM
- Documentação de fábrica disponível

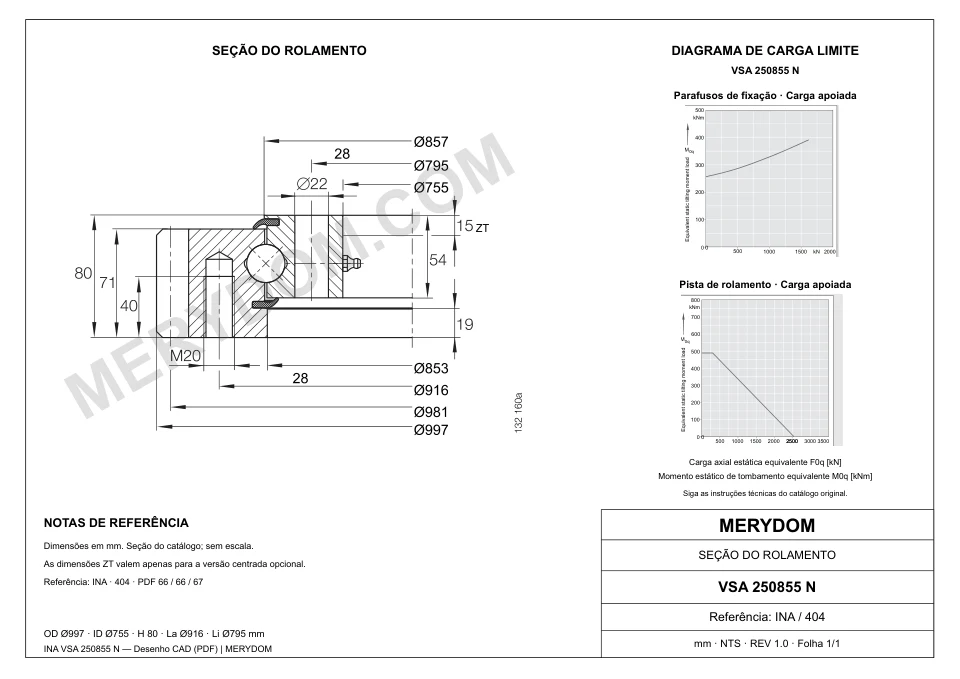

DIMENSÕES DO PRODUTO
Ver especificações completas ↓Dimensões e interfaces publicadas
Aqui são mostrados todos os valores disponíveis de dimensões, interfaces de montagem e engrenagem na unidade original publicada.
Dimensões
- Massaa (Massaa)
- 145 kg
- Diâmetro externo total (Da)
- 997 mm
- Diâmetro interno total (di)
- 755 mm
- Diâmetro de centragem interno (diZT)
- 757 mm
- Diâmetro de catálogo Di (Di)
- 853 mm
- Diâmetro de centragem de catálogo DiZT (DiZT)
- 855 mm
- Diâmetro de catálogo da (da)
- 857 mm
- Altura total (H)
- 80 mm
Montagem
- Círculo de parafusos do anel externo (La)
- 916 mm
- Círculo de parafusos do anel interno (Li)
- 795 mm
- Quantidade comum de furos de montagem (nB)
- 28
Engrenagem
- Diâmetro primitivo da engrenagem (d0)
- 981 mm
- Módulo da engrenagem (m)
- 9 mm
- Número de dentes (z)
- 109
ESPECIFICAÇÃO CERTIFICADA MERYDOM
Verificado em fábrica pela MERYDOM · Registro controladoEspecificações do rolamento de giro INA VSA 250855 N
Identidade do produto MERYDOM, certificação, materiais e dados dimensionais da substituição certificada.
| Parâmetro técnico | Valor certificado do produto MERYDOM |
|---|---|
| Produto certificado MERYDOM | |
| Marca do produto | MERYDOM |
| Modelo MERYDOM | VSA 250855 N |
| Certificado como intercambiável com | INA VSA 250855 N |
| Verificação de fábrica | Nível 3 · Verificado pela engenharia |
| Revisado por | Departamento de Engenharia da MERYDOM |
| Metadados de verificação | Registro interno controlado; a data e a revisão do desenho não são publicadas. |
| Materiais | |
| Opções configuráveis de material dos anéis | 42CrMo / 50Mn |
| Material da vedação | NBR · Borracha nitrílica |
| Opções configuráveis de material do espaçador | Nylon de engenharia / Latão |
| Identificação | |
| Marca de referência | INA |
| Série | Vsa 25 Série |
| Modelo de referência | VSA 250855 N |
| Sistema de medição | Métrico |
| Estrutura do rolamento | Esferas de contato de quatro pontos |
| Configuração da engrenagem | Engrenagem externa |
| Dimensões | |
| Massaa (Massaa) | 145 kg |
| Diâmetro externo total (Da) | 997 mm |
| Diâmetro interno total (di) | 755 mm |
| Diâmetro de centragem interno (diZT) | 757 mm |
| Diâmetro de catálogo Di (Di) | 853 mm |
| Diâmetro de centragem de catálogo DiZT (DiZT) | 855 mm |
| Diâmetro de catálogo da (da) | 857 mm |
| Altura total (H) | 80 mm |
| Montagem | |
| Círculo de parafusos do anel externo (La) | 916 mm |
| Círculo de parafusos do anel interno (Li) | 795 mm |
| Quantidade comum de furos de montagem (nB) | 28 |
| Engrenagem | |
| Diâmetro primitivo da engrenagem (d0) | 981 mm |
| Módulo da engrenagem (m) | 9 mm |
| Número de dentes (z) | 109 |
| Capacidades | |
| Carga radial máxima admissível (Fr perm) | 338,8 kN |
| Força normal no dente (Fznorm) | 55,1 kN |
| Força máxima no dente (Fzmax) | 80,2 kN |
| Capacidade básica de carga axial dinâmica (Ca) | 485 kN |
| Capacidade básica de carga axial estática (C0a) | 2.550 kN |
| Capacidade básica de carga radial dinâmica (Cr) | 315 kN |
| Capacidade básica de carga radial estática (C0r) | 1.150 kN |
| Folga radial (Folga radial) | 0,03 incl. 0,13 mm |
| Folga axial de inclinação (Folga axial de inclinação) | 0,05 incl. 0,24 mm |
Nível 3 · Verificado pela Engenharia MERYDOMRevisado por Departamento de Engenharia da MERYDOM. A data da evidência e a revisão do desenho não são publicadas.

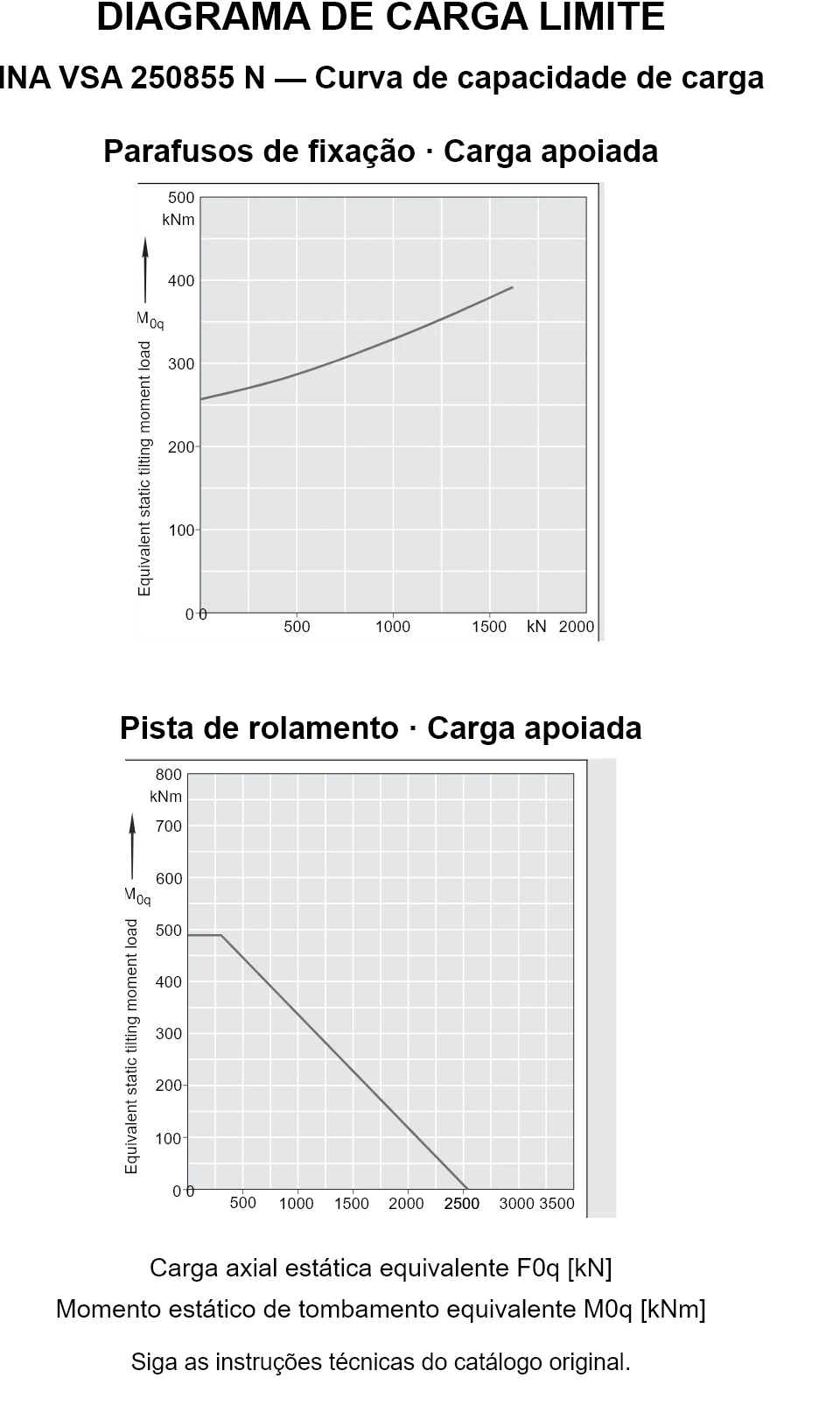

INA VSA 250855 N — Curva de capacidade de carga
INA VSA 250855 N — Curva de capacidade de carga
INA VSA 250855 N — Curva de capacidade de carga. Siga as instruções técnicas do catálogo original.
Nota de seleção de engenharia
Este gráfico auxilia a seleção preliminar. A aprovação final da MERYDOM também deve considerar rigidez de montagem, capacidade dos parafusos, ciclo de trabalho, lubrificação e condições operacionais.
ENGENHARIA MERYDOM
Substituto MERYDOM para INA VSA 250855 N
Este rolamento MERYDOM foi revisado em relação ao envelope, às interfaces de montagem, à engrenagem e à especificação de materiais publicados para uso como substituto.
Construção MERYDOM
- Opções configuráveis de material dos anéis 42CrMo ou 50Mn
- Sistema de vedação em borracha nitrílica NBR
- Opções configuráveis de espaçador em nylon de engenharia ou latão
Documentação de fábrica
- Verificação pelo Departamento de Engenharia da MERYDOM
- A evidência de verificação é mantida no registro interno controlado
- A revisão do desenho e o pacote final de documentação são confirmados com a cotação
Confirmação da aplicação
- Confirmar planicidade do apoio, classe e pré-carga dos parafusos
- Verificar cargas aplicadas, ciclo de trabalho e lubrificação
- Confirmar temperatura, ambiente e condições de instalação
AVISO LEGAL E DE ENGENHARIA
Certificação independente do substituto
- A MERYDOM é a fabricante e a parte certificadora do produto MERYDOM exibido nesta página.
- Marcas e números de modelo de terceiros permanecem propriedade de seus respectivos titulares e são usados apenas para identificar a referência de intercambiabilidade pretendida.
- A MERYDOM é uma fabricante independente e não é afiliada, endossada ou patrocinada pelo OEM referido.
- A declaração de intercambiabilidade aplica-se à designação correspondente e ao escopo publicado; a adequação depende de cargas, ciclo, instalação, lubrificação e ambiente.
- A cotação aprovada, o desenho de fabricação e o acordo técnico contratual regem o produto final fornecido.
