MERYDOM VLU 200744
Verificado no nível 3Verificado em fábrica pela MERYDOM para intercâmbio com INA VLU 200744. O produto MERYDOM usa a mesma designação de modelo para referência cruzada direta.
MARCA MERYDOM · SUBSTITUIÇÃO CERTIFICADADados certificados do produtoVer especificações completas ↓ Garantia de fábrica
VLU 200744

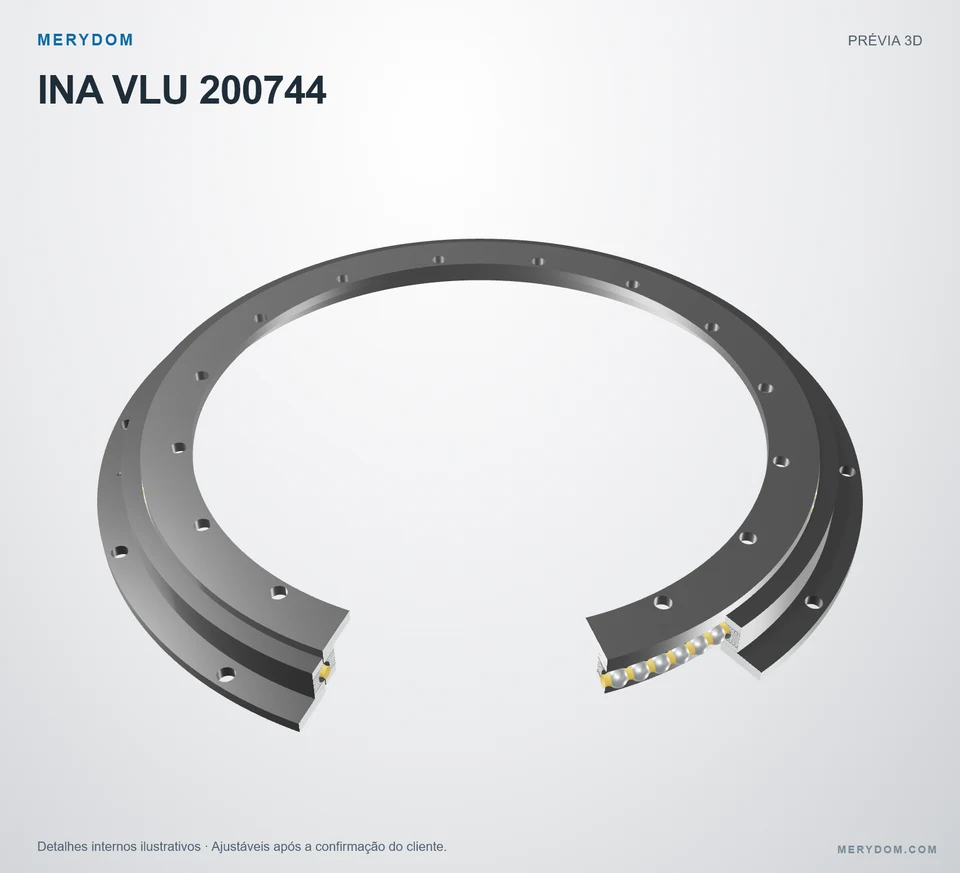

Verificado pela MERYDOMNível 3 · Registro de verificação de engenhariaRolamento de giro fabricado pela MERYDOM e verificado para intercâmbio com INA VLU 200744.
- Overall OD (Do)
- 848–0,6 mm
- Overall ID (di)
- 634+0,6 mm
- Altura total
- Não publicado
- Configuração da engrenagem
- Sem engrenagem
- Furos de montagem
- 12 / 16 externo / interno
- Projeto do rolamento
- Four Point Contact Ball
- Intercambiabilidade dimensional verificada
- Materiais controlados pela MERYDOM
- Documentação de fábrica disponível

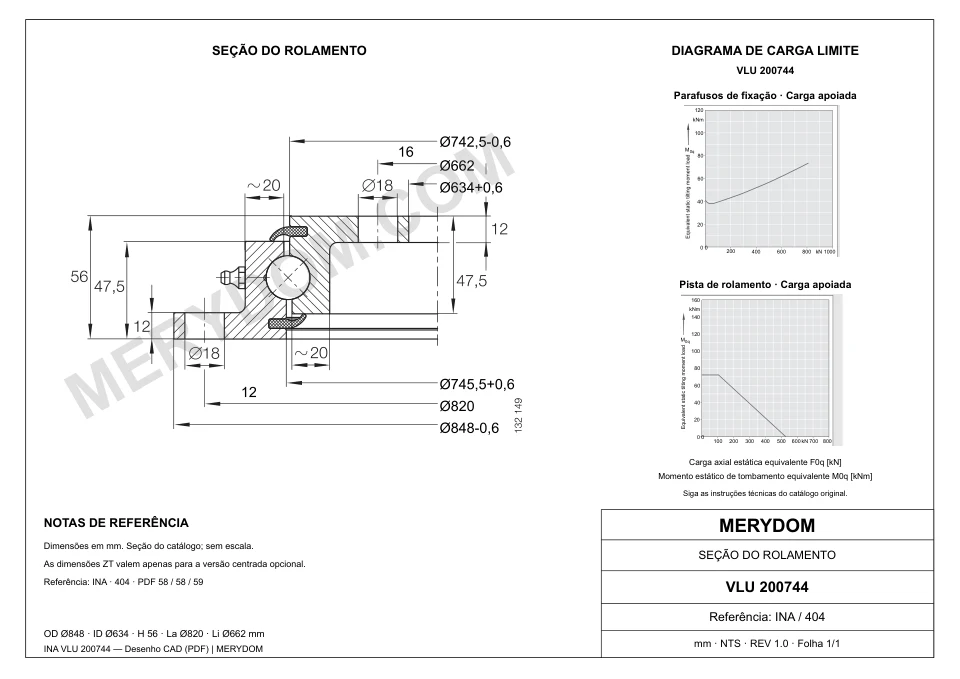

DIMENSÕES DO PRODUTO
Ver especificações completas ↓Dimensões e interfaces publicadas
Aqui são mostrados todos os valores disponíveis de dimensões, interfaces de montagem e engrenagem na unidade original publicada.
Dimensões
- Mass (Mass)
- 425 kgaproximadamente 42.5 kg
- Diâmetro externo total (Da)
- 848–0,6 mm
- Outside centring diameter (DaZT)
- 846 mm
- Diâmetro interno total (di)
- 634+0,6 mm
- Inside centring diameter (diZT)
- 636 mm
- Catalog diameter Di (Di)
- 745,5+0,6 mm
- Catalog diameter da (da)
- 742,5–0,6 mm
Montagem
- Círculo de parafusos do anel externo (La)
- 820 mm
- Furos de montagem do anel externo (na)
- 12
- Círculo de parafusos do anel interno (Li)
- 662 mm
- Furos de montagem do anel interno (ni)
- 16
ESPECIFICAÇÃO CERTIFICADA MERYDOM
Verificado em fábrica pela MERYDOM · Registro controladoEspecificações do produto
Identidade do produto MERYDOM, certificação, materiais e dados dimensionais da substituição certificada.
| Parâmetro técnico | Valor certificado do produto MERYDOM |
|---|---|
| Produto certificado MERYDOM | |
| Marca do produto | MERYDOM |
| Modelo MERYDOM | VLU 200744 |
| Certificado como intercambiável com | INA VLU 200744 |
| Verificação de fábrica | Nível 3 · Verificado pela engenharia |
| Revisado por | Departamento de Engenharia da MERYDOM |
| Metadados de verificação | Registro interno controlado; a data e a revisão do desenho não são publicadas. |
| Materiais | |
| Opções configuráveis de material dos anéis | 42CrMo / 50Mn |
| Material da vedação | NBR · Borracha nitrílica |
| Opções configuráveis de material do espaçador | Nylon de engenharia / Latão |
| Identificação | |
| Marca de referência | INA |
| Série | VLU 20 Série |
| Modelo de referência | VLU 200744 |
| Sistema de medição | Métrico |
| Estrutura do rolamento | Four Point Contact Ball |
| Configuração da engrenagem | Sem engrenagem |
| Dimensões | |
| Mass (Mass) | 425 kgaproximadamente 42.5 kg |
| Diâmetro externo total (Da) | 848–0,6 mm |
| Outside centring diameter (DaZT) | 846 mm |
| Diâmetro interno total (di) | 634+0,6 mm |
| Inside centring diameter (diZT) | 636 mm |
| Catalog diameter Di (Di) | 745,5+0,6 mm |
| Catalog diameter da (da) | 742,5–0,6 mm |
| Montagem | |
| Círculo de parafusos do anel externo (La) | 820 mm |
| Furos de montagem do anel externo (na) | 12 |
| Círculo de parafusos do anel interno (Li) | 662 mm |
| Furos de montagem do anel interno (ni) | 16 |
| Capacidades | |
| Maximum permissible radial load (Fr perm) | 936 kNaproximadamente 93.6 kN |
| Basic dynamic axial load rating (Ca) | 211 kN |
| Basic static axial load rating (C0a) | 530 kN |
| Basic dynamic radial load rating (Cr) | 138 kN |
| Basic static radial load rating (C0r) | 198 kN |
Nível 3 · Verificado pela Engenharia MERYDOMRevisado por Departamento de Engenharia da MERYDOM. A data da evidência e a revisão do desenho não são publicadas.
CAPACIDADE DE CARGA DA SÉRIE

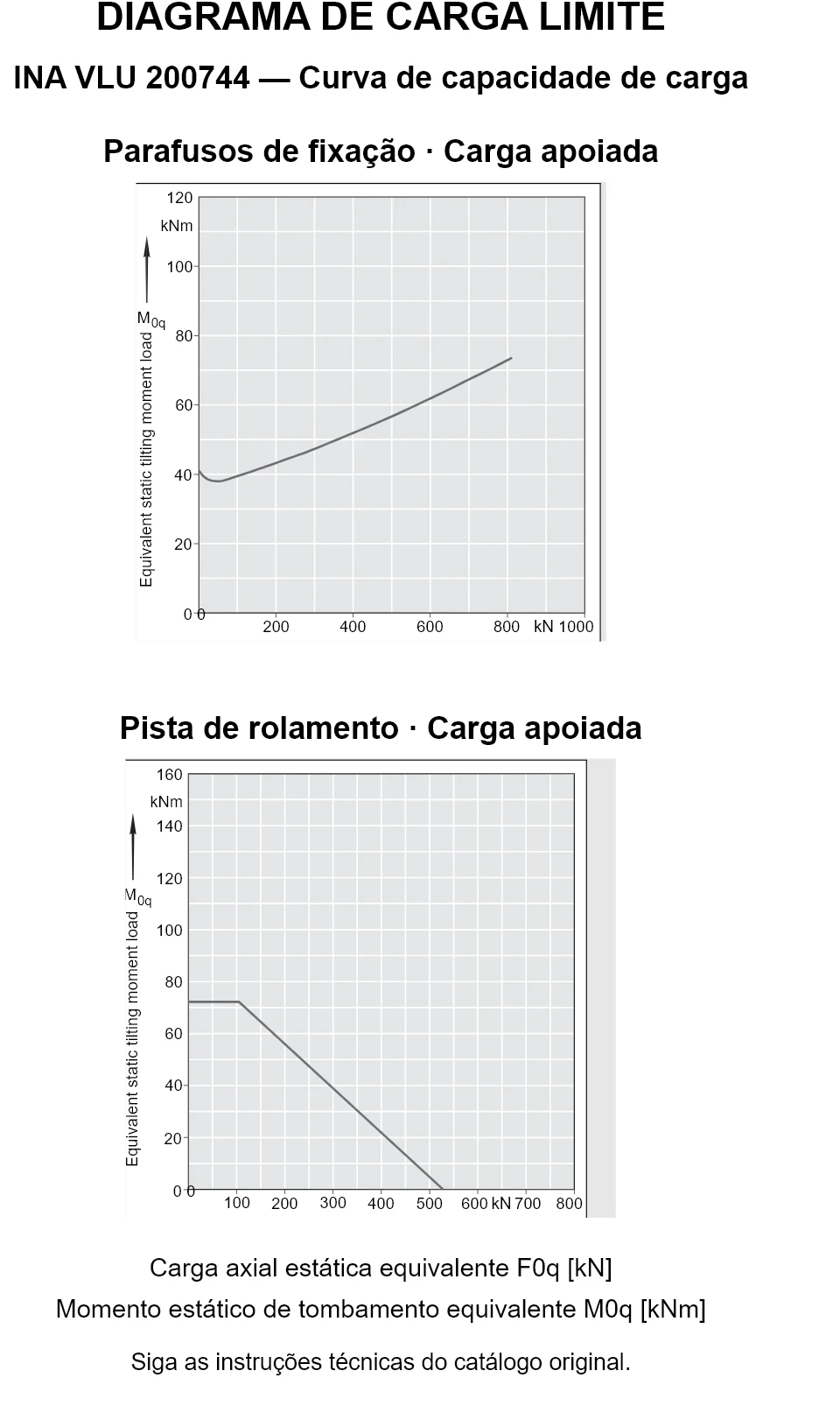

Gráfico de capacidade de carga da série VLU 20
Use a designação do modelo na legenda do catálogo como referência inicial de capacidade de momento e empuxo.
Nota de seleção de engenharia
Este gráfico auxilia a seleção preliminar. A aprovação final da MERYDOM também deve considerar rigidez de montagem, capacidade dos parafusos, ciclo de trabalho, lubrificação e condições operacionais.
ENGENHARIA MERYDOM
Projeto substituto verificado em fábrica
Este rolamento MERYDOM foi revisado em relação ao envelope, às interfaces de montagem, à engrenagem e à especificação de materiais publicados para uso como substituto.
Construção MERYDOM
- Opções configuráveis de material dos anéis 42CrMo ou 50Mn
- Sistema de vedação em borracha nitrílica NBR
- Opções configuráveis de espaçador em nylon de engenharia ou latão
Documentação de fábrica
- Verificação pelo Departamento de Engenharia da MERYDOM
- A evidência de verificação é mantida no registro interno controlado
- A revisão do desenho e o pacote final de documentação são confirmados com a cotação
Confirmação da aplicação
- Confirmar planicidade do apoio, classe e pré-carga dos parafusos
- Verificar cargas aplicadas, ciclo de trabalho e lubrificação
- Confirmar temperatura, ambiente e condições de instalação
AVISO LEGAL E DE ENGENHARIA
Certificação independente do substituto
- A MERYDOM é a fabricante e a parte certificadora do produto MERYDOM exibido nesta página.
- Marcas e números de modelo de terceiros permanecem propriedade de seus respectivos titulares e são usados apenas para identificar a referência de intercambiabilidade pretendida.
- A MERYDOM é uma fabricante independente e não é afiliada, endossada ou patrocinada pelo OEM referido.
- A declaração de intercambiabilidade aplica-se à designação correspondente e ao escopo publicado; a adequação depende de cargas, ciclo, instalação, lubrificação e ambiente.
- A cotação aprovada, o desenho de fabricação e o acordo técnico contratual regem o produto final fornecido.
SUPORTE A SUBSTITUTOS MERYDOM
Solicitar preço e prazoPronto para confirmar preço, prazo e aplicação?
Send the required quantity and operating conditions. MERYDOM will confirm the supply configuration, documentation package and delivery schedule for model VLU 200744.
