Intercambiabilidade certificada
- Designação de modelo e envelope de instalação correspondentes
- Interfaces de furos e círculos de parafusos revisadas
- Engrenagem correspondente à configuração de referência
MERYDOM 82-50 2559/2-06970
Verificado no nível 3Verificado em fábrica pela MERYDOM para intercâmbio com IMO 82-50 2559/2-06970. O produto MERYDOM usa a mesma designação de modelo para referência cruzada direta.
MARCA MERYDOM · SUBSTITUIÇÃO CERTIFICADADados certificados do produtoVer especificações completas ↓ Garantia de fábrica
82-50 2559/2-06970
Verificado pela MERYDOMVerificação de engenharia · Rev. Rev 1.0Rolamento de giro fabricado pela MERYDOM e verificado para intercâmbio com IMO 82-50 2559/2-06970.
- Overall OD (Do)
- 2725 mm
- Overall ID (di)
- 2250 mm
- Altura total
- Não publicado
- Configuração da engrenagem
- Engrenagem interna
- Furos de montagem
- 60 / externo / interno
- Projeto do rolamento
- Esferas de duplo contato axial
- Intercambiabilidade dimensional verificada
- Materiais controlados pela MERYDOM
- Documentação de fábrica disponível
DIMENSÕES DO PRODUTO
Ver especificações completas ↓Dimensões e interfaces publicadas
Aqui são mostrados todos os valores disponíveis de dimensões, interfaces de montagem e engrenagem na unidade original publicada.
Dimensões
- Diâmetro externo total (Da)
- 2725 mm2,725 mm
- Diâmetro interno total (di)
- 2250 mm2,250 mm
- Peso do conjunto (G)
- 1892 kg1,892 kg
Montagem
- Círculo de parafusos do anel externo (La)
- 2670 mm2,670 mm
- Círculo de parafusos do anel interno (Li)
- 2410 mm2,410 mm
- Furos de montagem do anel externo (na)
- 60
Engrenagem
- Diâmetro primitivo da engrenagem (d)
- 2268 mm2,268 mm
- Módulo da engrenagem (m)
- 18 mm
- Número de dentes (z)
- 126
- Addendum modification coefficient (x)
- -0.50-0.5
ESPECIFICAÇÃO CERTIFICADA MERYDOM
Verificado em fábrica pela MERYDOM · Rev. Rev 1.0Especificações do produto
Identidade do produto MERYDOM, certificação, materiais e dados dimensionais da substituição certificada.
| Parâmetro técnico | Valor certificado do produto MERYDOM |
|---|---|
| Produto certificado MERYDOM | |
| Marca do produto | MERYDOM |
| Modelo MERYDOM | 82-50 2559/2-06970 |
| Certificado como intercambiável com | IMO 82-50 2559/2-06970 |
| Verificação de fábrica | Nível 3 · Verificado pela engenharia |
| Revisão do desenho aprovado | Rev 1.0 |
| Revisado por | Departamento de Engenharia da MERYDOM |
| Data de certificação | 2026-08-16 |
| Materiais | |
| Opções de material dos anéis | 42CrMo / 50Mn |
| Material da vedação | NBR · Borracha nitrílica |
| Opções de material dos espaçadores | Nylon de engenharia / Latão |
| Identificação | |
| Marca de referência | IMO |
| Série | 850 Série |
| Modelo de referência | 82-50 2559/2-06970 |
| Sistema de medição | Métrico |
| Estrutura do rolamento | Esferas de duplo contato axial |
| Configuração da engrenagem | Engrenagem interna |
| Dimensões | |
| Diâmetro externo total (Da) | 2725 mm2,725 mm |
| Diâmetro interno total (di) | 2250 mm2,250 mm |
| Peso do conjunto (G) | 1892 kg1,892 kg |
| Montagem | |
| Círculo de parafusos do anel externo (La) | 2670 mm2,670 mm |
| Círculo de parafusos do anel interno (Li) | 2410 mm2,410 mm |
| Furos de montagem do anel externo (na) | 60 |
| Engrenagem | |
| Diâmetro primitivo da engrenagem (d) | 2268 mm2,268 mm |
| Módulo da engrenagem (m) | 18 mm |
| Número de dentes (z) | 126 |
| Addendum modification coefficient (x) | -0.50-0.5 |
| Capacidades | |
| Força circunferencial permitida, normal (fz_norm) | 240 kN |
| Força circunferencial permitida, máxima (fz_max) | 440 kN |
| Static radial load rating (Co_rad) | 2955 kN2,955 kN |
| Static axial load rating, tension (Co_ax_T) | 14580 kN14,580 kN |
| Static axial load rating, compression (Co_ax_H) | 12134 kN12,134 kN |
| Dynamic radial load rating (C_rad) | 710 kN |
| Dynamic axial load rating, tension (C_ax_T) | 1678 kN1,678 kN |
| Dynamic axial load rating, compression (C_ax_H) | 1334 kN1,334 kN |
Nível 3 · Verificado pela Engenharia MERYDOMCertificado em 2026-08-16 por Departamento de Engenharia da MERYDOM.
CAPACIDADE DE CARGA DA SÉRIE

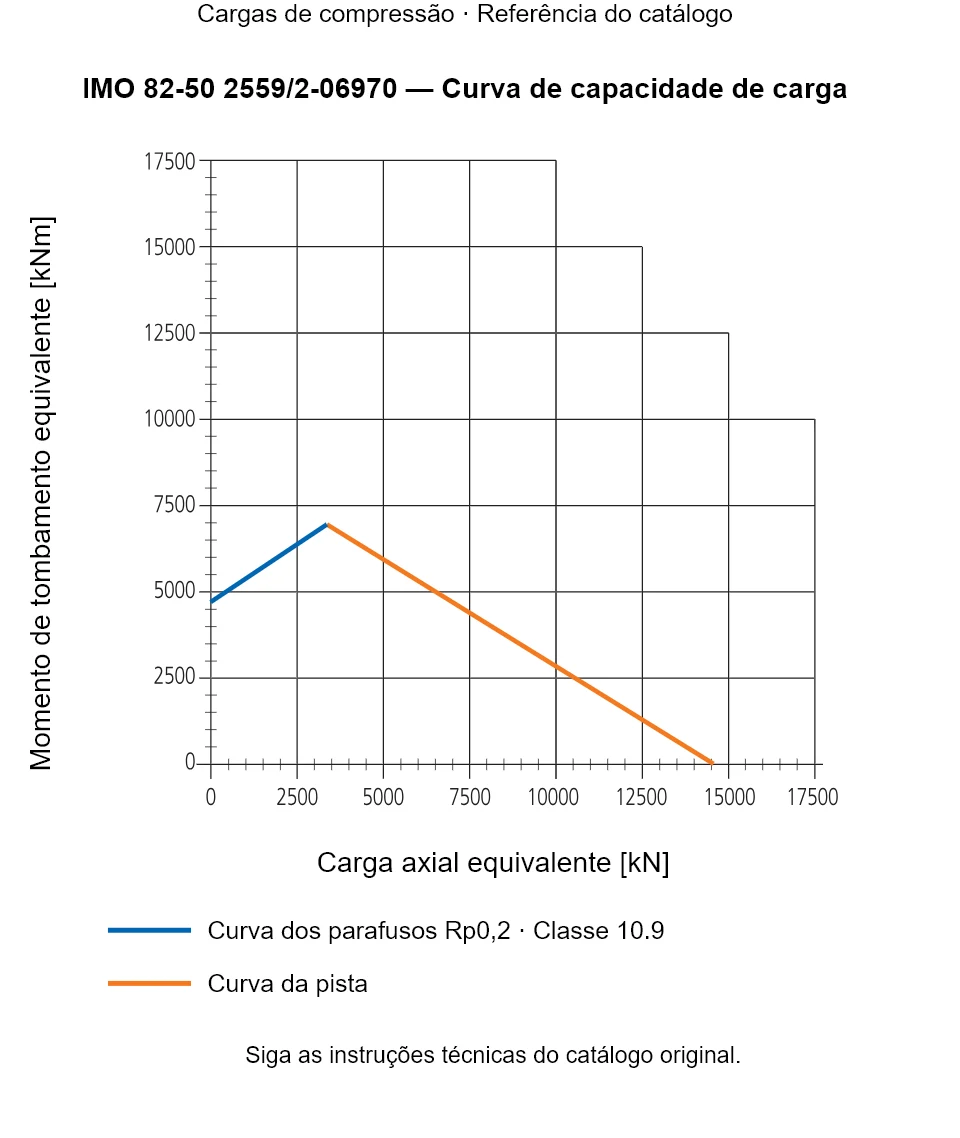

Gráfico de capacidade de carga da série 850
Use a designação do modelo na legenda do catálogo como referência inicial de capacidade de momento e empuxo.
Nota de seleção de engenharia
Este gráfico auxilia a seleção preliminar. A aprovação final da MERYDOM também deve considerar rigidez de montagem, capacidade dos parafusos, ciclo de trabalho, lubrificação e condições operacionais.
ENGENHARIA MERYDOM
Projeto substituto verificado em fábrica
Este rolamento MERYDOM foi revisado em relação ao envelope, às interfaces de montagem, à engrenagem e à especificação de materiais publicados para uso como substituto.
Construção MERYDOM
- Opções de material dos anéis: 42CrMo ou 50Mn
- Sistema de vedação em borracha nitrílica NBR
- Opções de espaçadores em nylon de engenharia ou latão
Documentação de fábrica
- Verificação pelo Departamento de Engenharia da MERYDOM
- Revisão padrão do desenho aprovado: 1.0
- Data de certificação vinculada ao registro de importação
Confirmação da aplicação
- Confirmar planicidade do apoio, classe e pré-carga dos parafusos
- Verificar cargas aplicadas, ciclo de trabalho e lubrificação
- Confirmar temperatura, ambiente e condições de instalação
AVISO LEGAL E DE ENGENHARIA
Certificação independente do substituto
- A MERYDOM é a fabricante e a parte certificadora do produto MERYDOM exibido nesta página.
- Marcas e números de modelo de terceiros permanecem propriedade de seus respectivos titulares e são usados apenas para identificar a referência de intercambiabilidade pretendida.
- A MERYDOM é uma fabricante independente e não é afiliada, endossada ou patrocinada pelo OEM referido.
- A declaração de intercambiabilidade aplica-se à designação correspondente e ao escopo publicado; a adequação depende de cargas, ciclo, instalação, lubrificação e ambiente.
- A cotação aprovada, o desenho de fabricação e o acordo técnico contratual regem o produto final fornecido.
SUPORTE A SUBSTITUTOS MERYDOM
Solicitar preço e prazoPronto para confirmar preço, prazo e aplicação?
Send the required quantity and operating conditions. MERYDOM will confirm the supply configuration, documentation package and delivery schedule for model 82-50 2559/2-06970.
