MERYDOM · Substituição certificada em fábrica

MERYDOM 32-32 2500/2-07370

Verificado no nível 3

Verificado em fábrica pela MERYDOM para intercâmbio com IMO 32-32 2500/2-07370. O produto MERYDOM usa a mesma designação de modelo para referência cruzada direta.

Solicitar preço e prazoVoltar ao catálogo de substituição
Voltar ao catálogo de substituição

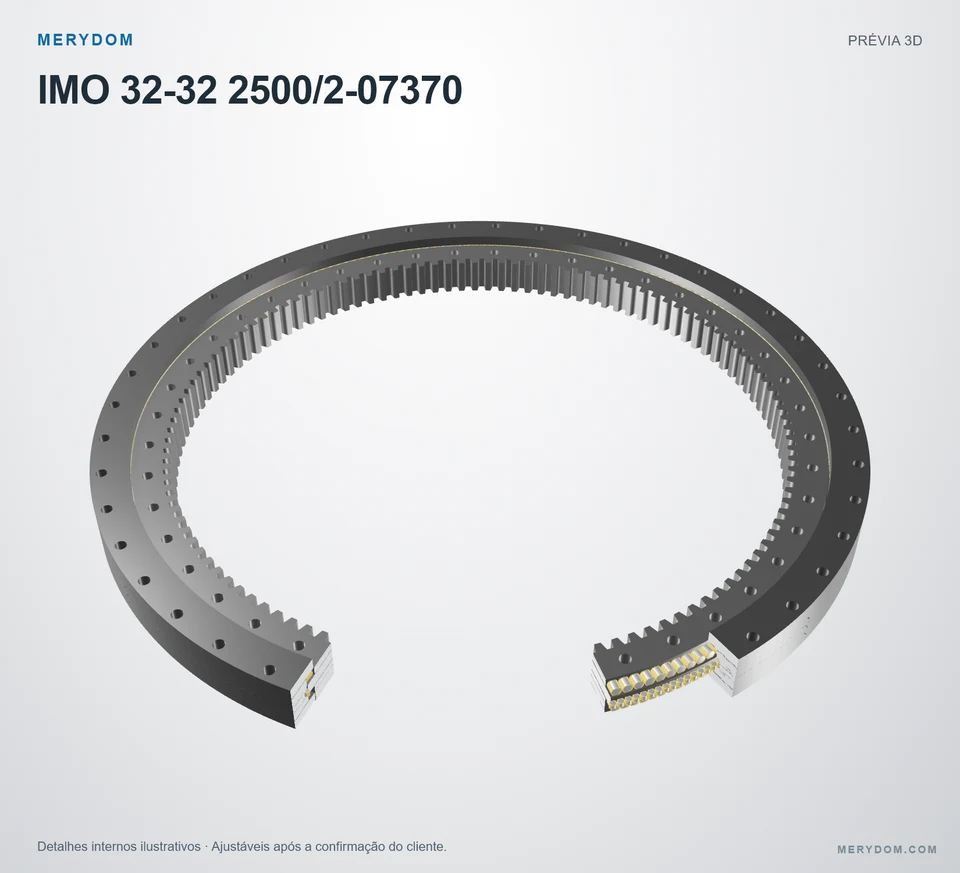

332 Série · Engrenagem interna outlineClique na imagem para ampliar
MARCA MERYDOM · SUBSTITUIÇÃO CERTIFICADA

32-32 2500/2-07370

Verificado pela MERYDOMNível 3 · Registro de verificação de engenharia

Rolamento de giro fabricado pela MERYDOM e verificado para intercâmbio com IMO 32-32 2500/2-07370.

Dados certificados do produtoVer especificações completas ↓
Overall OD (Do)
2718 mm
Overall ID (di)
2178 mm
Altura total
Não publicado
Configuração da engrenagem
Engrenagem interna
Furos de montagem
44 / externo / interno
Projeto do rolamento
Rolos de três carreiras
Garantia de fábrica
  • Intercambiabilidade dimensional verificada
  • Materiais controlados pela MERYDOM
  • Documentação de fábrica disponível

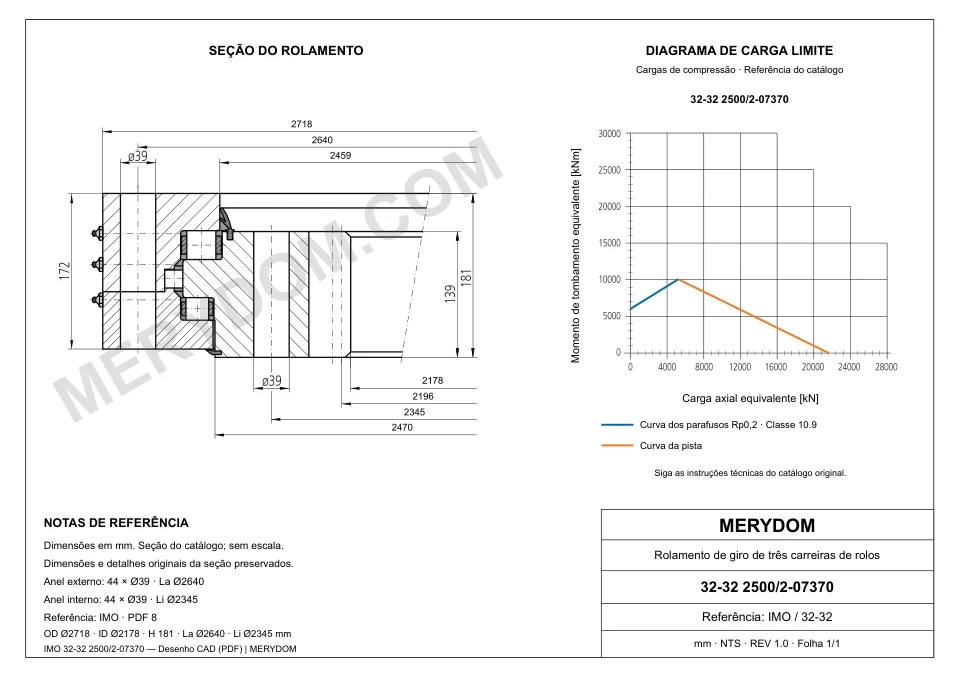

DIMENSÕES DO PRODUTO

Dimensões e interfaces publicadas

Aqui são mostrados todos os valores disponíveis de dimensões, interfaces de montagem e engrenagem na unidade original publicada.

Ver especificações completas ↓

Dimensões

Diâmetro externo total (Da)
2,718 mm
Diâmetro interno total (di)
2,178 mm
Peso do conjunto (G)
2,210 kg

Montagem

Círculo de parafusos do anel externo (La)
2,640 mm
Círculo de parafusos do anel interno (Li)
2,345 mm
Furos de montagem do anel externo (na)
44

Engrenagem

Diâmetro primitivo da engrenagem (d)
2,196 mm
Módulo da engrenagem (m)
18 mm
Número de dentes (z)
122
Addendum modification coefficient (x)
-0.5
ESPECIFICAÇÃO CERTIFICADA MERYDOM

Especificações do produto

Identidade do produto MERYDOM, certificação, materiais e dados dimensionais da substituição certificada.

Verificado em fábrica pela MERYDOM · Registro controlado
Parâmetro técnicoValor certificado do produto MERYDOM
Produto certificado MERYDOM
Marca do produtoMERYDOM
Modelo MERYDOM32-32 2500/2-07370
Certificado como intercambiável comIMO 32-32 2500/2-07370
Verificação de fábricaNível 3 · Verificado pela engenharia
Revisado porDepartamento de Engenharia da MERYDOM
Metadados de verificaçãoRegistro interno controlado; a data e a revisão do desenho não são publicadas.
Materiais
Opções configuráveis de material dos anéis42CrMo / 50Mn
Material da vedaçãoNBR · Borracha nitrílica
Opções configuráveis de material do espaçadorNylon de engenharia / Latão
Identificação
Marca de referênciaIMO
Série332 Série
Modelo de referência32-32 2500/2-07370
Sistema de mediçãoMétrico
Estrutura do rolamentoRolos de três carreiras
Configuração da engrenagemEngrenagem interna
Dimensões
Diâmetro externo total (Da)2,718 mm
Diâmetro interno total (di)2,178 mm
Peso do conjunto (G)2,210 kg
Montagem
Círculo de parafusos do anel externo (La)2,640 mm
Círculo de parafusos do anel interno (Li)2,345 mm
Furos de montagem do anel externo (na)44
Engrenagem
Diâmetro primitivo da engrenagem (d)2,196 mm
Módulo da engrenagem (m)18 mm
Número de dentes (z)122
Addendum modification coefficient (x)-0.5
Capacidades
Força circunferencial permitida, normal (fz_norm)240 kN
Força circunferencial permitida, máxima (fz_max)445 kN
Static radial load rating (Co_rad)2,189 kN
Static axial load rating, tension (Co_ax_T)21,598 kN
Static axial load rating, compression (Co_ax_H)13,006 kN
Dynamic radial load rating (C_rad)1,076 kN
Dynamic axial load rating, tension (C_ax_T)3,837 kN
Dynamic axial load rating, compression (C_ax_H)2,720 kN
Nível 3 · Verificado pela Engenharia MERYDOMRevisado por Departamento de Engenharia da MERYDOM. A data da evidência e a revisão do desenho não são publicadas.
CAPACIDADE DE CARGA DA SÉRIE

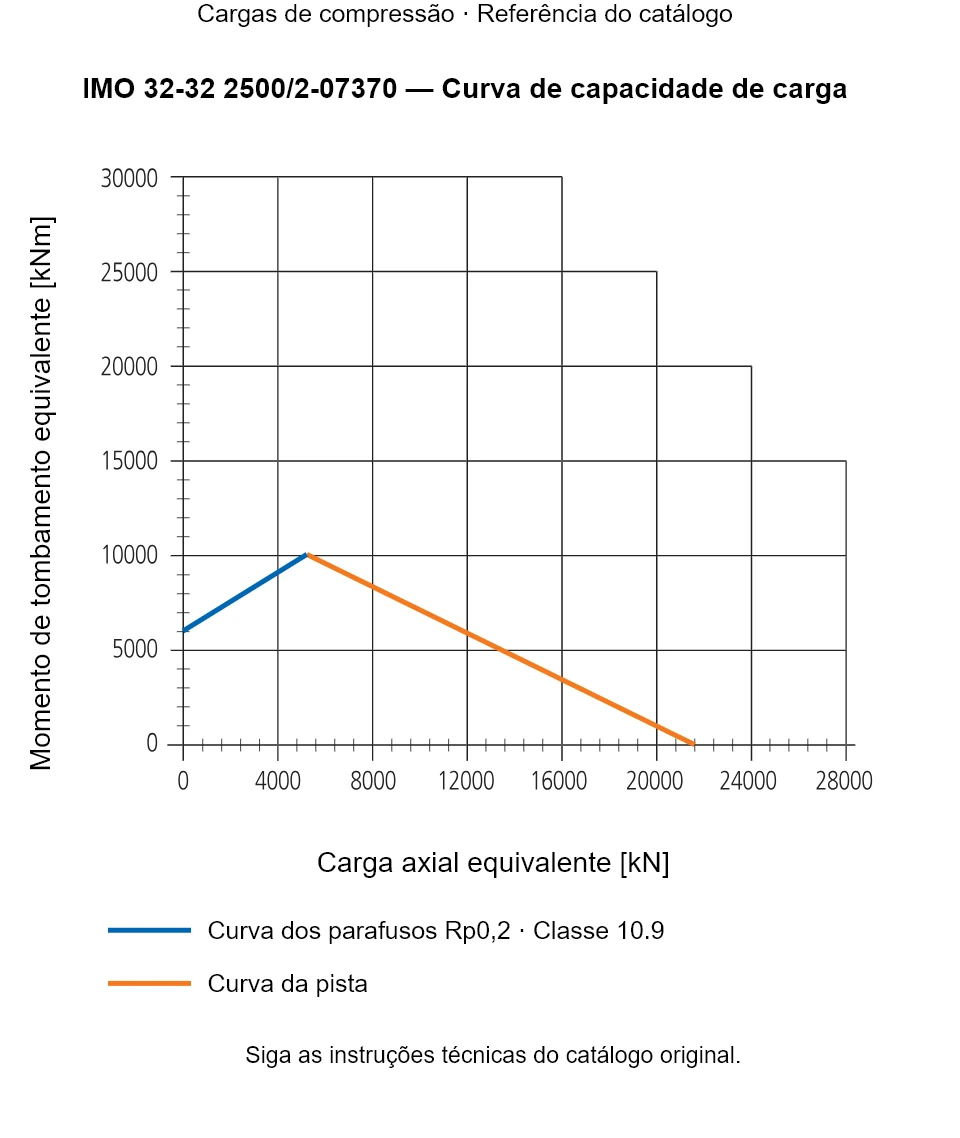

Gráfico de capacidade de carga da série 332

Use a designação do modelo na legenda do catálogo como referência inicial de capacidade de momento e empuxo.

Modelo atual: 32-32 2500/2-07370Curva 2 · 332 Série
Nota de seleção de engenharia

Este gráfico auxilia a seleção preliminar. A aprovação final da MERYDOM também deve considerar rigidez de montagem, capacidade dos parafusos, ciclo de trabalho, lubrificação e condições operacionais.

ENGENHARIA MERYDOM

Projeto substituto verificado em fábrica

Este rolamento MERYDOM foi revisado em relação ao envelope, às interfaces de montagem, à engrenagem e à especificação de materiais publicados para uso como substituto.

Intercambiabilidade certificada

  • Designação de modelo e envelope de instalação correspondentes
  • Interfaces de furos e círculos de parafusos revisadas
  • Engrenagem correspondente à configuração de referência

Construção MERYDOM

  • Opções configuráveis de material dos anéis 42CrMo ou 50Mn
  • Sistema de vedação em borracha nitrílica NBR
  • Opções configuráveis de espaçador em nylon de engenharia ou latão

Documentação de fábrica

  • Verificação pelo Departamento de Engenharia da MERYDOM
  • A evidência de verificação é mantida no registro interno controlado
  • A revisão do desenho e o pacote final de documentação são confirmados com a cotação

Confirmação da aplicação

  • Confirmar planicidade do apoio, classe e pré-carga dos parafusos
  • Verificar cargas aplicadas, ciclo de trabalho e lubrificação
  • Confirmar temperatura, ambiente e condições de instalação
SUPORTE A SUBSTITUTOS MERYDOM

Pronto para confirmar preço, prazo e aplicação?

Send the required quantity and operating conditions. MERYDOM will confirm the supply configuration, documentation package and delivery schedule for model 32-32 2500/2-07370.
