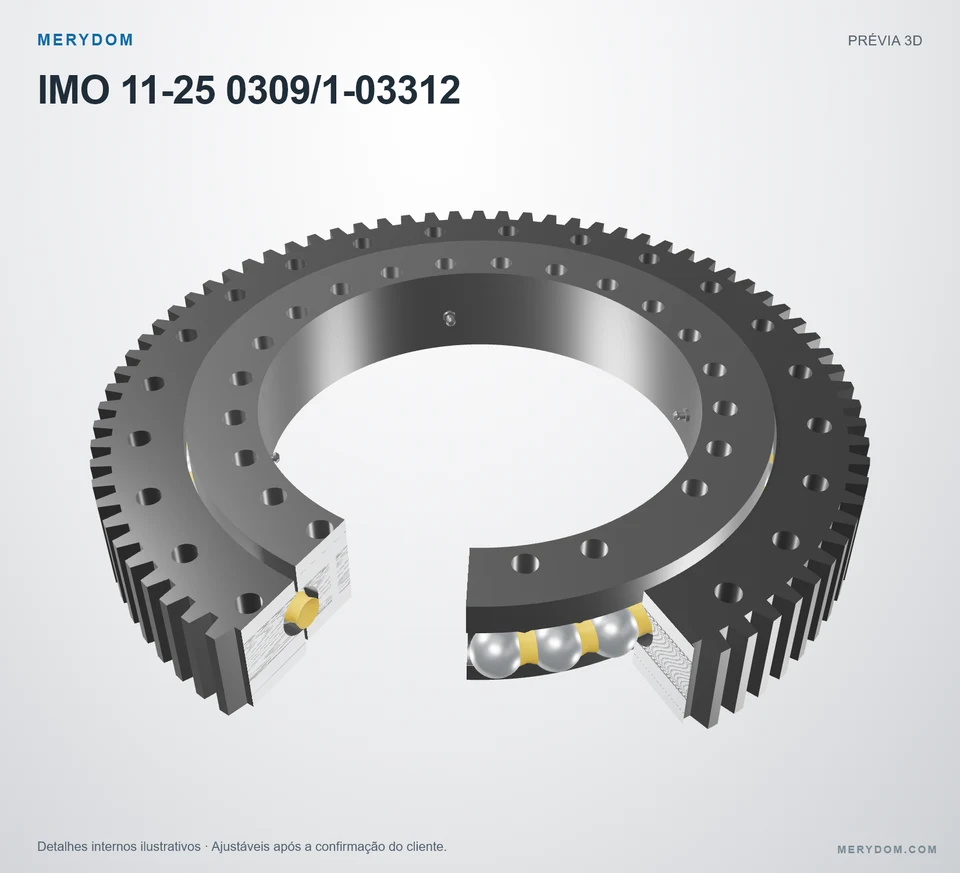

Rolamento de giro de substituição para IMO 11-25 0309/1-03312
Verificado no nível 3Rolamento de giro fabricado pela MERYDOM e verificado para intercâmbio com IMO 11-25 0309/1-03312. Este rolamento MERYDOM foi revisado em relação ao envelope, às interfaces de montagem, à engrenagem e à especificação de materiais publicados para uso como substituto.
Modelo de referência: IMO 11-25 0309/1-03312. Série: Other Standard Ball. Estrutura do rolamento: Esferas de contato de quatro pontos. Configuração da engrenagem: Engrenagem externa.
MARCA MERYDOM · SUBSTITUIÇÃO CERTIFICADADados certificados do produtoVer especificações completas ↓ Garantia de fábrica
11-25 0309/1-03312
Rolamento de giro fabricado pela MERYDOM e verificado para intercâmbio com IMO 11-25 0309/1-03312.
- Overall OD (Do)
- 408.4 mm
- Overall ID (di)
- 235 mm
- Altura total
- 60 mm
- Configuração da engrenagem
- Engrenagem externa
- Furos de montagem
- 24 / 23 externo / interno
- Projeto do rolamento
- Esferas de contato de quatro pontos
Verificado pela MERYDOMNível 3 · Registro de verificação de engenharia
- Intercambiabilidade dimensional verificada
- Materiais controlados pela MERYDOM
- Documentação de fábrica disponível
DIMENSÕES DO PRODUTO
Ver especificações completas ↓Dimensões e interfaces publicadas
Aqui são mostrados todos os valores disponíveis de dimensões, interfaces de montagem e engrenagem na unidade original publicada.
Dimensões
- Peso do conjunto (G)
- 30 kg
- Altura total (H)
- 60 mm
- Diâmetro externo total (Da)
- 408,4 mm
- Diâmetro interno total (di)
- 235 mm
Montagem
- Furos de montagem do anel externo (na)
- 24
- Furos de montagem do anel interno (ni)
- 23*
- Círculo de parafusos do anel externo (La)
- 359 mm
- Círculo de parafusos do anel interno (Li)
- 259 mm
Engrenagem
- Módulo da engrenagem (m)
- 5 mm
- Número de dentes (z)
- 80
ESPECIFICAÇÃO CERTIFICADA MERYDOM
Verificado em fábrica pela MERYDOM · Registro controladoEspecificações do rolamento de giro IMO 11-25 0309/1-03312
Identidade do produto MERYDOM, certificação, materiais e dados dimensionais da substituição certificada.
| Parâmetro técnico | Valor certificado do produto MERYDOM |
|---|---|
| Produto certificado MERYDOM | |
| Marca do produto | MERYDOM |
| Modelo MERYDOM | 11-25 0309/1-03312 |
| Certificado como intercambiável com | IMO 11-25 0309/1-03312 |
| Verificação de fábrica | Nível 3 · Verificado pela engenharia |
| Revisado por | Departamento de Engenharia da MERYDOM |
| Metadados de verificação | Registro interno controlado; a data e a revisão do desenho não são publicadas. |
| Materiais | |
| Opções configuráveis de material dos anéis | 42CrMo / 50Mn |
| Material da vedação | NBR · Borracha nitrílica |
| Opções configuráveis de material do espaçador | Nylon de engenharia / Latão |
| Identificação | |
| Marca de referência | IMO |
| Série | Other Standard Ball Série |
| Modelo de referência | 11-25 0309/1-03312 |
| Sistema de medição | Métrico |
| Estrutura do rolamento | Esferas de contato de quatro pontos |
| Configuração da engrenagem | Engrenagem externa |
| Dimensões | |
| Peso do conjunto (G) | 30 kg |
| Altura total (H) | 60 mm |
| Diâmetro externo total (Da) | 408,4 mm |
| Diâmetro interno total (di) | 235 mm |
| Montagem | |
| Furos de montagem do anel externo (na) | 24 |
| Furos de montagem do anel interno (ni) | 23* |
| Círculo de parafusos do anel externo (La) | 359 mm |
| Círculo de parafusos do anel interno (Li) | 259 mm |
| Engrenagem | |
| Módulo da engrenagem (m) | 5 mm |
| Número de dentes (z) | 80 |
| Capacidades | |
| Força circunferencial permitida, normal (fz_norm) | 10,6 kN |
| Força circunferencial permitida, máxima (fz_max) | 20,3 kN |
| Capacidade de carga radial estática (Co_rad) | 229 kN |
| Capacidade de carga axial estática (Co_ax) | 614 kN |
| Capacidade de carga radial dinâmica (C_rad) | 209 kN |
| Capacidade de carga axial dinâmica (C_ax) | 242 kN |
| Folga radial (SRad) | 0.06 - 0.25 mm |
| Folga axial de inclinação (Skipp) | 0.10 - 0.41 mm |
| Outros dados | |
| Material dos anéis no catálogo de referência (interno / externo) (Material) | C45N |
| Furos de transporte no catálogo de referência (T) | Não aplicável |
| Especificação das graxeiras no catálogo de referência (X) | 4 x AM8x1 |
Nível 3 · Verificado pela Engenharia MERYDOMRevisado por Departamento de Engenharia da MERYDOM. A data da evidência e a revisão do desenho não são publicadas.

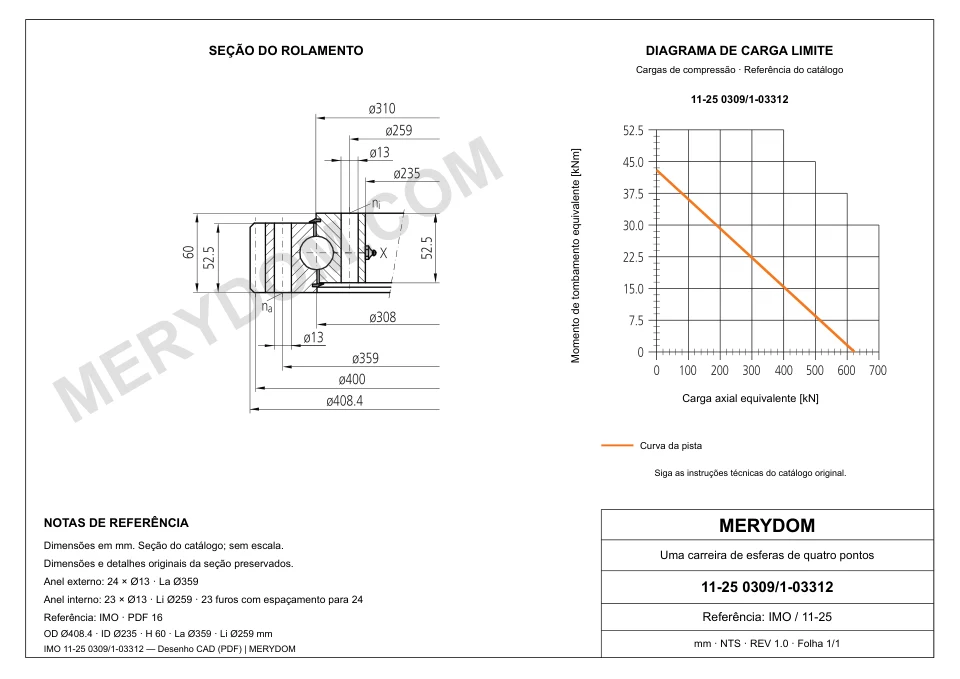

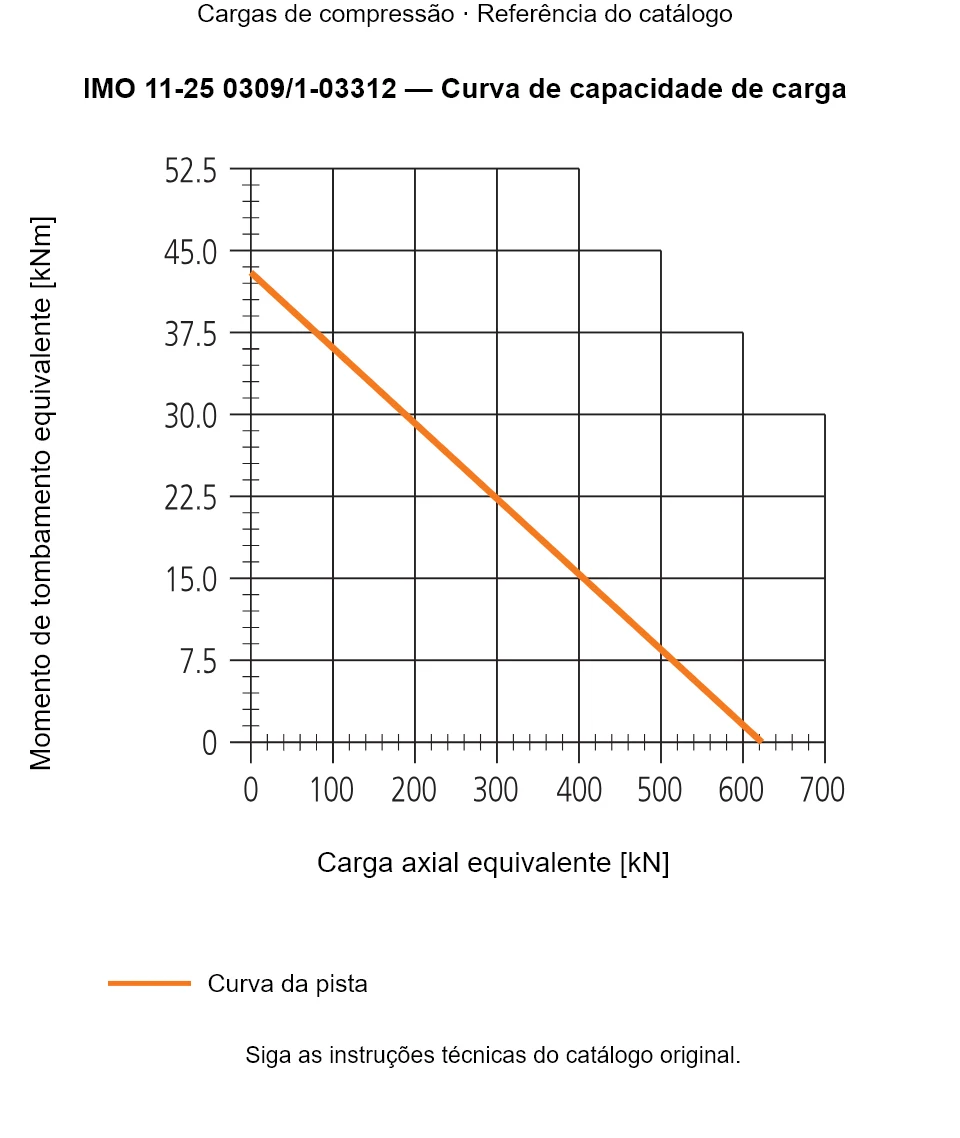

IMO 11-25 0309/1-03312 — Curva de capacidade de carga
IMO 11-25 0309/1-03312 — Curva de capacidade de carga
IMO 11-25 0309/1-03312 — Curva de capacidade de carga · Cargas de compressão · Referência do catálogo. Siga as instruções técnicas do catálogo original.
Nota de seleção de engenharia
Este gráfico auxilia a seleção preliminar. A aprovação final da MERYDOM também deve considerar rigidez de montagem, capacidade dos parafusos, ciclo de trabalho, lubrificação e condições operacionais.
ENGENHARIA MERYDOM
Substituto MERYDOM para IMO 11-25 0309/1-03312
Este rolamento MERYDOM foi revisado em relação ao envelope, às interfaces de montagem, à engrenagem e à especificação de materiais publicados para uso como substituto.
Construção MERYDOM
- Opções configuráveis de material dos anéis 42CrMo ou 50Mn
- Sistema de vedação em borracha nitrílica NBR
- Opções configuráveis de espaçador em nylon de engenharia ou latão
Documentação de fábrica
- Verificação pelo Departamento de Engenharia da MERYDOM
- A evidência de verificação é mantida no registro interno controlado
- A revisão do desenho e o pacote final de documentação são confirmados com a cotação
Confirmação da aplicação
- Confirmar planicidade do apoio, classe e pré-carga dos parafusos
- Verificar cargas aplicadas, ciclo de trabalho e lubrificação
- Confirmar temperatura, ambiente e condições de instalação
AVISO LEGAL E DE ENGENHARIA
Certificação independente do substituto
- A MERYDOM é a fabricante e a parte certificadora do produto MERYDOM exibido nesta página.
- Marcas e números de modelo de terceiros permanecem propriedade de seus respectivos titulares e são usados apenas para identificar a referência de intercambiabilidade pretendida.
- A MERYDOM é uma fabricante independente e não é afiliada, endossada ou patrocinada pelo OEM referido.
- A declaração de intercambiabilidade aplica-se à designação correspondente e ao escopo publicado; a adequação depende de cargas, ciclo, instalação, lubrificação e ambiente.
- A cotação aprovada, o desenho de fabricação e o acordo técnico contratual regem o produto final fornecido.
