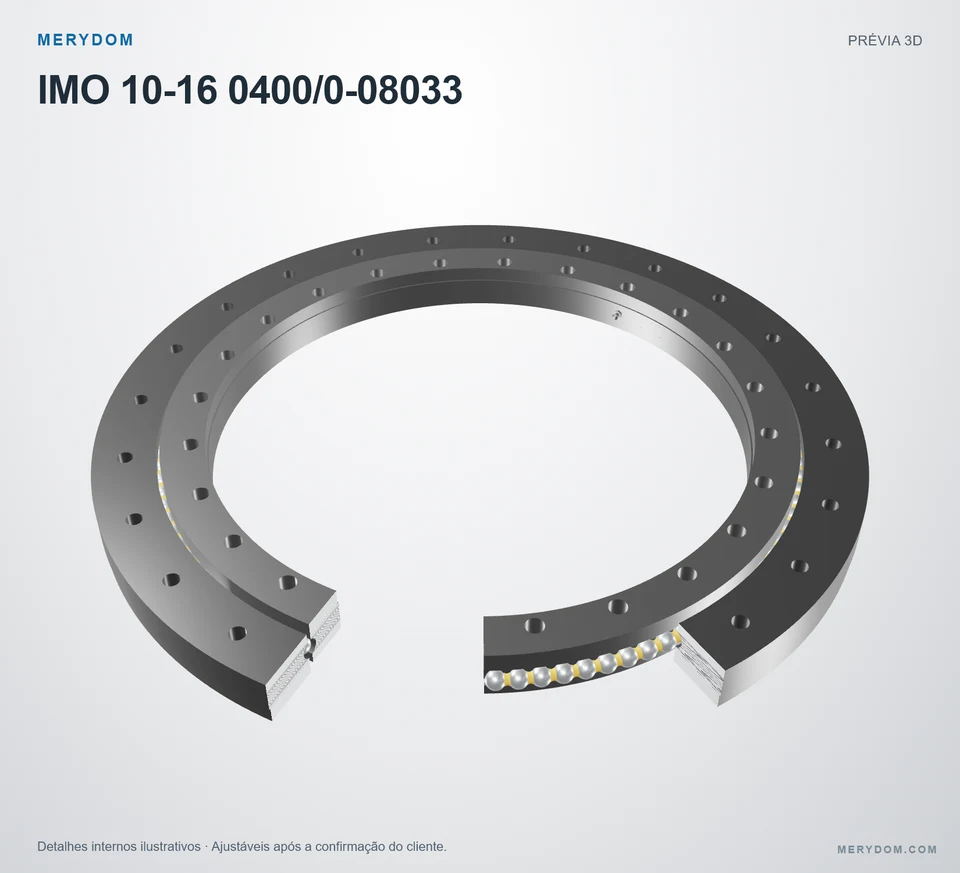

Rolamento de giro de substituição para IMO 10-16 0400/0-08033
Verificado no nível 3Rolamento de giro fabricado pela MERYDOM e verificado para intercâmbio com IMO 10-16 0400/0-08033. Este rolamento MERYDOM foi revisado em relação ao envelope, às interfaces de montagem, à engrenagem e à especificação de materiais publicados para uso como substituto.
Modelo de referência: IMO 10-16 0400/0-08033. Série: 116. Estrutura do rolamento: Esferas de contato de quatro pontos. Configuração da engrenagem: Sem engrenagem.
MARCA MERYDOM · SUBSTITUIÇÃO CERTIFICADADados certificados do produtoVer especificações completas ↓ Garantia de fábrica
10-16 0400/0-08033
Rolamento de giro fabricado pela MERYDOM e verificado para intercâmbio com IMO 10-16 0400/0-08033.
- Overall OD (Do)
- 480 mm
- Overall ID (di)
- 340 mm
- Altura total
- 35 mm
- Configuração da engrenagem
- Sem engrenagem
- Furos de montagem
- 24 / 24 externo / interno
- Projeto do rolamento
- Esferas de contato de quatro pontos
Verificado pela MERYDOMNível 3 · Registro de verificação de engenharia
- Intercambiabilidade dimensional verificada
- Materiais controlados pela MERYDOM
- Documentação de fábrica disponível

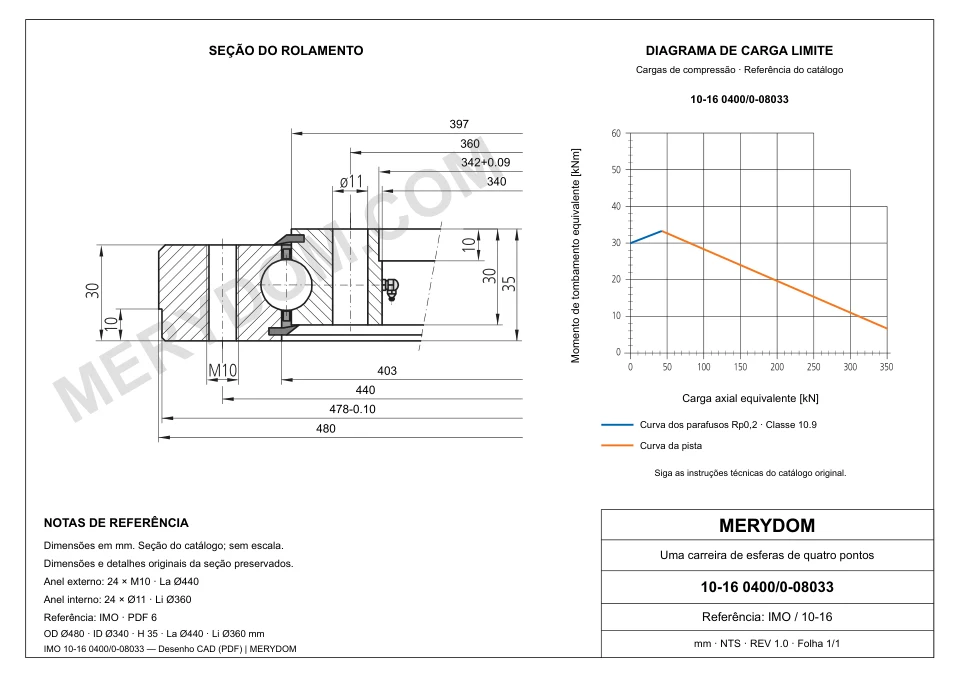

DIMENSÕES DO PRODUTO
Ver especificações completas ↓Dimensões e interfaces publicadas
Aqui são mostrados todos os valores disponíveis de dimensões, interfaces de montagem e engrenagem na unidade original publicada.
Dimensões
- Diâmetro externo total (Da)
- 480 mm
- Diâmetro interno total (di)
- 340 mm
- Peso do conjunto (G)
- 19 kg
- Altura total (H)
- 35 mm
- Diâmetro de centragem externo (Daz)
- 478-0.10 mm
- Diâmetro de centragem interno (diz)
- 342+0.09 mm
- Diâmetro interno do anel externo (Di)
- 403 mm
- Diâmetro externo do anel interno (da)
- 397 mm
- Catalogue outer ring height
- 30 mm
- Catalogue inner ring height
- 30 mm
Montagem
- Círculo de parafusos do anel externo (La)
- 440 mm
- Furos de montagem do anel externo (na)
- 24
- Círculo de parafusos do anel interno (Li)
- 360 mm
- Furos de montagem do anel interno (ni)
- 24
- Especificação dos furos de montagem do anel externo (Ma)
- M10
- Diâmetro dos furos do anel interno (Øi)
- 11 mm
ESPECIFICAÇÃO CERTIFICADA MERYDOM
Verificado em fábrica pela MERYDOM · Registro controladoEspecificações do rolamento de giro IMO 10-16 0400/0-08033
Identidade do produto MERYDOM, certificação, materiais e dados dimensionais da substituição certificada.
| Parâmetro técnico | Valor certificado do produto MERYDOM |
|---|---|
| Produto certificado MERYDOM | |
| Marca do produto | MERYDOM |
| Modelo MERYDOM | 10-16 0400/0-08033 |
| Certificado como intercambiável com | IMO 10-16 0400/0-08033 |
| Verificação de fábrica | Nível 3 · Verificado pela engenharia |
| Revisado por | Departamento de Engenharia da MERYDOM |
| Metadados de verificação | Registro interno controlado; a data e a revisão do desenho não são publicadas. |
| Materiais | |
| Opções configuráveis de material dos anéis | 42CrMo / 50Mn |
| Material da vedação | NBR · Borracha nitrílica |
| Opções configuráveis de material do espaçador | Nylon de engenharia / Latão |
| Identificação | |
| Marca de referência | IMO |
| Série | 116 Série |
| Modelo de referência | 10-16 0400/0-08033 |
| Sistema de medição | Métrico |
| Estrutura do rolamento | Esferas de contato de quatro pontos |
| Configuração da engrenagem | Sem engrenagem |
| Dimensões | |
| Diâmetro externo total (Da) | 480 mm |
| Diâmetro interno total (di) | 340 mm |
| Peso do conjunto (G) | 19 kg |
| Altura total (H) | 35 mm |
| Diâmetro de centragem externo (Daz) | 478-0.10 mm |
| Diâmetro de centragem interno (diz) | 342+0.09 mm |
| Diâmetro interno do anel externo (Di) | 403 mm |
| Diâmetro externo do anel interno (da) | 397 mm |
| Catalogue outer ring height | 30 mm |
| Catalogue inner ring height | 30 mm |
| Montagem | |
| Círculo de parafusos do anel externo (La) | 440 mm |
| Furos de montagem do anel externo (na) | 24 |
| Círculo de parafusos do anel interno (Li) | 360 mm |
| Furos de montagem do anel interno (ni) | 24 |
| Especificação dos furos de montagem do anel externo (Ma) | M10 |
| Diâmetro dos furos do anel interno (Øi) | 11 mm |
| Capacidades | |
| Capacidade de carga radial estática (Co_rad) | 203 kN |
| Capacidade de carga axial estática (Co_ax) | 414 kN |
| Capacidade de carga radial dinâmica (C_rad) | 130 kN |
| Capacidade de carga axial dinâmica (C_ax) | 112 kN |
| Outros dados | |
| Catalogue grease point count | 1 |
| Catalogue grease point ring | inner |
| Catalogue grease interface specification | Taper type grease nipple, form C, in filling plug |
Nível 3 · Verificado pela Engenharia MERYDOMRevisado por Departamento de Engenharia da MERYDOM. A data da evidência e a revisão do desenho não são publicadas.

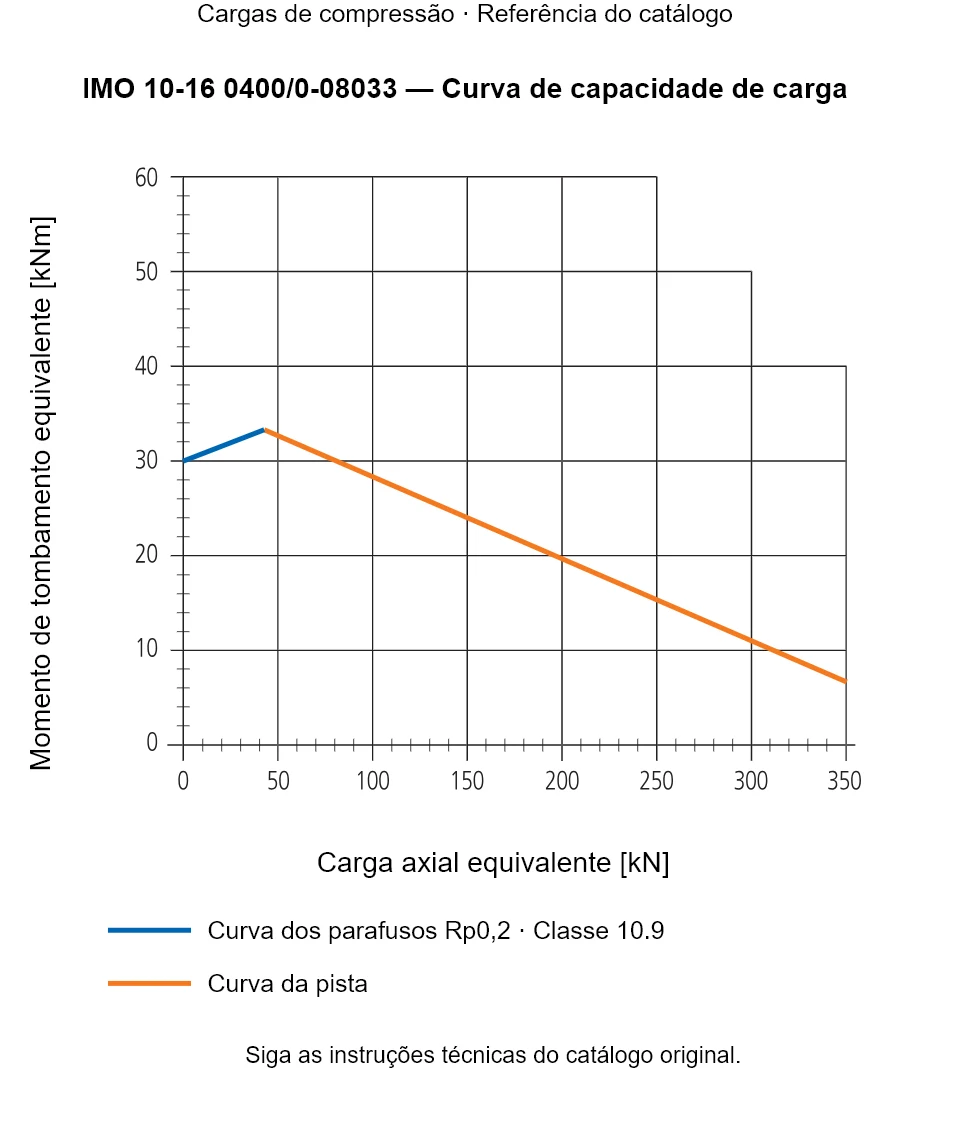

IMO 10-16 0400/0-08033 — Curva de capacidade de carga
IMO 10-16 0400/0-08033 — Curva de capacidade de carga
IMO 10-16 0400/0-08033 — Curva de capacidade de carga · Cargas de compressão · Referência do catálogo. Siga as instruções técnicas do catálogo original.
Nota de seleção de engenharia
Este gráfico auxilia a seleção preliminar. A aprovação final da MERYDOM também deve considerar rigidez de montagem, capacidade dos parafusos, ciclo de trabalho, lubrificação e condições operacionais.
ENGENHARIA MERYDOM
Substituto MERYDOM para IMO 10-16 0400/0-08033
Este rolamento MERYDOM foi revisado em relação ao envelope, às interfaces de montagem, à engrenagem e à especificação de materiais publicados para uso como substituto.
Construção MERYDOM
- Opções configuráveis de material dos anéis 42CrMo ou 50Mn
- Sistema de vedação em borracha nitrílica NBR
- Opções configuráveis de espaçador em nylon de engenharia ou latão
Documentação de fábrica
- Verificação pelo Departamento de Engenharia da MERYDOM
- A evidência de verificação é mantida no registro interno controlado
- A revisão do desenho e o pacote final de documentação são confirmados com a cotação
Confirmação da aplicação
- Confirmar planicidade do apoio, classe e pré-carga dos parafusos
- Verificar cargas aplicadas, ciclo de trabalho e lubrificação
- Confirmar temperatura, ambiente e condições de instalação
