Intercambiabilità certificata
- Sigla modello e ingombro di installazione corrispondenti
- Interfacce fori e circonferenze bulloni verificate
- Dentatura corrispondente alla configurazione di riferimento
MERYDOM 192.40.4500.990.41.1502
Verificato di livello 3Verificato in fabbrica da MERYDOM per l’intercambiabilità con Rothe Erde 192.40.4500.990.41.1502. Il prodotto MERYDOM usa la stessa sigla modello per il riferimento incrociato diretto.
MARCHIO MERYDOM · SOSTITUZIONE CERTIFICATADati prodotto certificatiVedi specifiche complete ↓ Garanzia di fabbrica
192.40.4500.990.41.1502

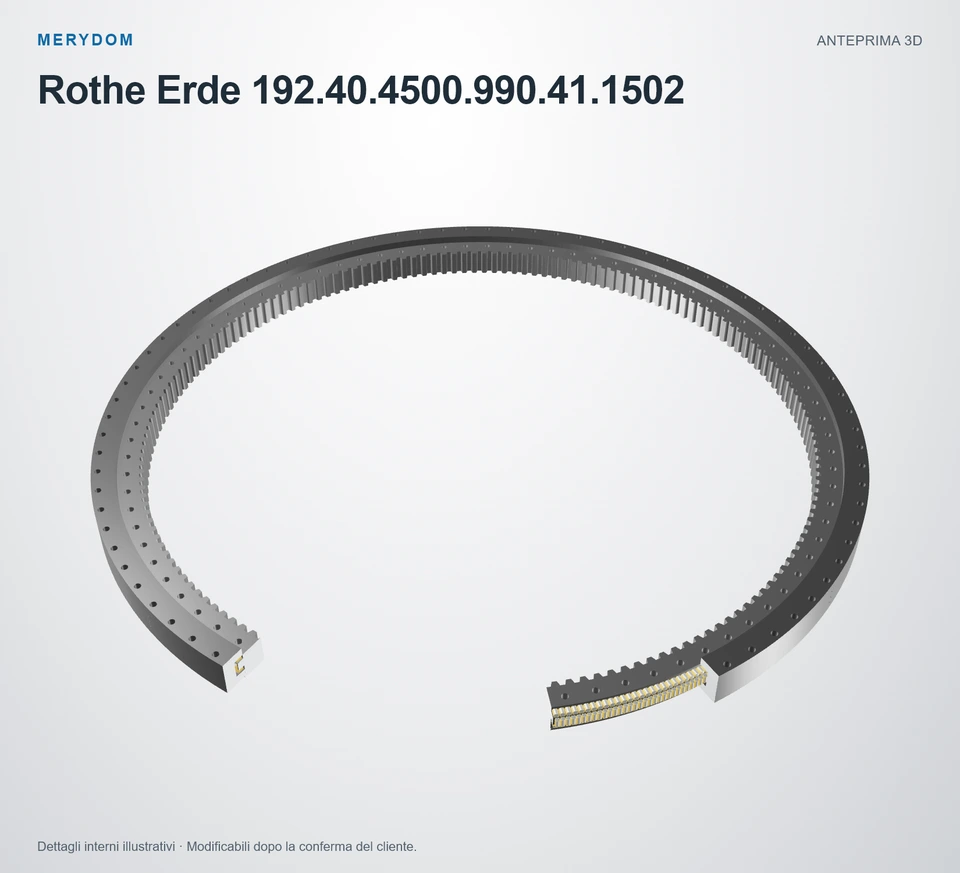

Verificato da MERYDOMVerifica tecnica · Rev. Rev 1.0Cuscinetto di rotazione prodotto da MERYDOM e verificato per l’intercambiabilità con Rothe Erde 192.40.4500.990.41.1502.
- Overall OD (Do)
- 4738 mm
- Overall ID (di)
- 4128 mm
- Altezza totale
- 220 mm
- Configurazione dentatura
- Dentatura interna
- Fori di fissaggio
- 84 / 84 esterno / interno
- Design del cuscinetto
- Rulli a tre file
- Intercambiabilità dimensionale verificata
- Materiali controllati da MERYDOM
- Documentazione di fabbrica disponibile
SPECIFICA CERTIFICATA MERYDOM
Verificato in fabbrica da MERYDOM · Rev. Rev 1.0Specifiche del prodotto
Identità del prodotto MERYDOM, certificazione, materiali e dati dimensionali della sostituzione certificata.
| Parametro tecnico | Valore prodotto certificato MERYDOM |
|---|---|
| Prodotto certificato MERYDOM | |
| Marca prodotto | MERYDOM |
| Modello MERYDOM | 192.40.4500.990.41.1502 |
| Certificato intercambiabile con | Rothe Erde 192.40.4500.990.41.1502 |
| Verifica di fabbrica | Livello 3 · Verificato da ingegneria |
| Revisione del disegno approvato | Rev 1.0 |
| Verificato da | Reparto tecnico MERYDOM |
| Data di certificazione | 2026-08-16 |
| Materiali | |
| Opzioni materiale anelli | 42CrMo / 50Mn |
| Materiale tenuta | NBR · Gomma nitrilica |
| Opzioni materiale distanziatori | Nylon tecnico / Ottone |
| Identificazione | |
| Marchio di riferimento | Rothe Erde |
| Serie | 19 Serie |
| Modello di riferimento | 192.40.4500.990.41.1502 |
| Sistema di misura | Metricoo |
| Struttura del cuscinetto | Rulli a tre file |
| Configurazione dentatura | Dentatura interna |
| Dimensioni | |
| Diametro della pista di rotolamento (DL) | 4500 mm4,500 mm |
| Diametro esterno totale (Da) | 4738 mm4,738 mm |
| Diametro interno totale (Di) | 4128 mm4,128 mm |
| Altezza totale (H) | 220 mm |
| Diametro di catalogo O (O) | 4450 mm4,450 mm |
| Diametro di catalogo U (U) | 4463 mm4,463 mm |
| Altezza anello H1 (H1) | 170 mm |
| Altezza anello H2 (H2) | 210 mm |
| Offset anello inferiore Hu (Hu) | 10 mm |
| Offset anello superiore Ho (Ho) | 50 mm |
| Peso del gruppo (Weight) | 5367 kg5,367 kg |
| Montaggio | |
| Circonferenza bulloni anello esterno (La) | 4660 mm4,660 mm |
| Circonferenza bulloni anello interno (Li) | 4335 mm4,335 mm |
| Numero comune di fori di montaggio (n) | 84 |
| Diametro comune dei fori di montaggio (B) | 39 mm |
| Misura nominale del bullone metrico (M) | 36 mm |
| Dentatura | |
| Diametro primitivo dentatura (d) | 4152 mm4,152 mm |
| Modulo della dentatura (m) | 24 mm |
| Numero di denti (z) | 173 |
| Prodotto di spostamento del profilo x·m (x*m) | -12,0 mm-12 mm |
| Larghezza minima della dentatura (bmin) | 169 mm |
| Capacità di carico | |
| Forza circonferenziale ammessa, normale (X1) | 352,70 kN352.7 kN |
| Forza circonferenziale ammessa, massima (X2) | 705,39 kN705.39 kN |
| Altri dati | |
| Numero di ingrassatori (n1) | 14 |
Livello 3 · Verificato dall’ufficio tecnico MERYDOMCertificato il 2026-08-16 da Reparto tecnico MERYDOM.

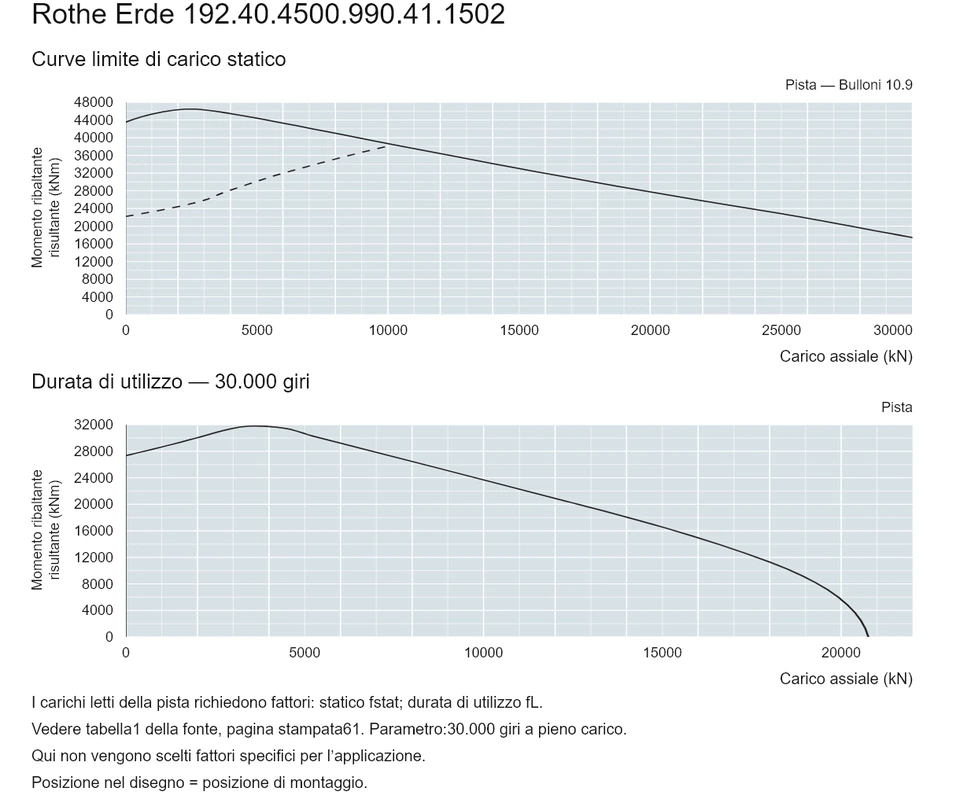

CAPACITÀ DI CARICO DELLA SERIE
Grafico di carico della serie 19
Usa la sigla del modello nella legenda del catalogo come riferimento iniziale per la capacità a momento e a spinta.
Nota di selezione tecnica
Questo diagramma è un ausilio di preselezione. L’approvazione finale MERYDOM deve considerare anche rigidezza del montaggio, capacità dei bulloni, ciclo di lavoro, lubrificazione e condizioni operative.
INGEGNERIA MERYDOM
Design sostitutivo verificato in fabbrica
Questo cuscinetto MERYDOM è stato verificato rispetto a ingombro, interfacce di montaggio, dentatura e specifica materiali pubblicati per l’uso sostitutivo.
Costruzione MERYDOM
- Materiali anelli 42CrMo o 50Mn
- Sistema di tenuta in gomma nitrilica NBR
- Distanziatori in nylon tecnico o ottone
Documentazione di fabbrica
- Verifica del reparto tecnico MERYDOM
- Revisione predefinita del disegno approvato: 1.0
- Data di certificazione collegata al record di importazione
Conferma applicazione
- Confermare planarità del supporto, classe e precarico bulloni
- Verificare carichi applicati, ciclo di lavoro e lubrificazione
- Confermare temperatura, ambiente e condizioni di installazione
NOTA LEGALE E TECNICA
Certificazione indipendente del ricambio
- MERYDOM è il produttore e il soggetto certificatore del prodotto MERYDOM mostrato in questa pagina.
- Marchi e codici modello di terzi restano di proprietà dei rispettivi titolari e sono usati solo per identificare il riferimento di intercambiabilità previsto.
- MERYDOM è un produttore indipendente e non è affiliato, approvato o sponsorizzato dall’OEM indicato.
- La dichiarazione di intercambiabilità vale per la sigla corrispondente e l’ambito di verifica pubblicato; l’idoneità dipende da carichi, ciclo, installazione, lubrificazione e ambiente.
- L’offerta approvata, il disegno di produzione e l’accordo tecnico contrattuale regolano il prodotto finale fornito.
