Sertifikalı değiştirilebilirlik
- Eşleşen model tanımı ve montaj zarfı
- İncelenmiş montaj deliği ve cıvata dairesi arayüzleri
- Referans yapılandırmayla eşleşen dişli düzeni
MERYDOM 192.40.4500.990.41.1502
Seviye 3 doğrulandıMERYDOM tarafından fabrikada şu ürünle değiştirilebilirliği doğrulandı: Rothe Erde 192.40.4500.990.41.1502. MERYDOM ürünü doğrudan çapraz referans için aynı model tanımını kullanır.
MERYDOM MARKASI · SERTİFİKALI MUADİLSertifikalı ürün verileriTüm teknik özellikleri görüntüle ↓ Fabrika güvencesi
192.40.4500.990.41.1502

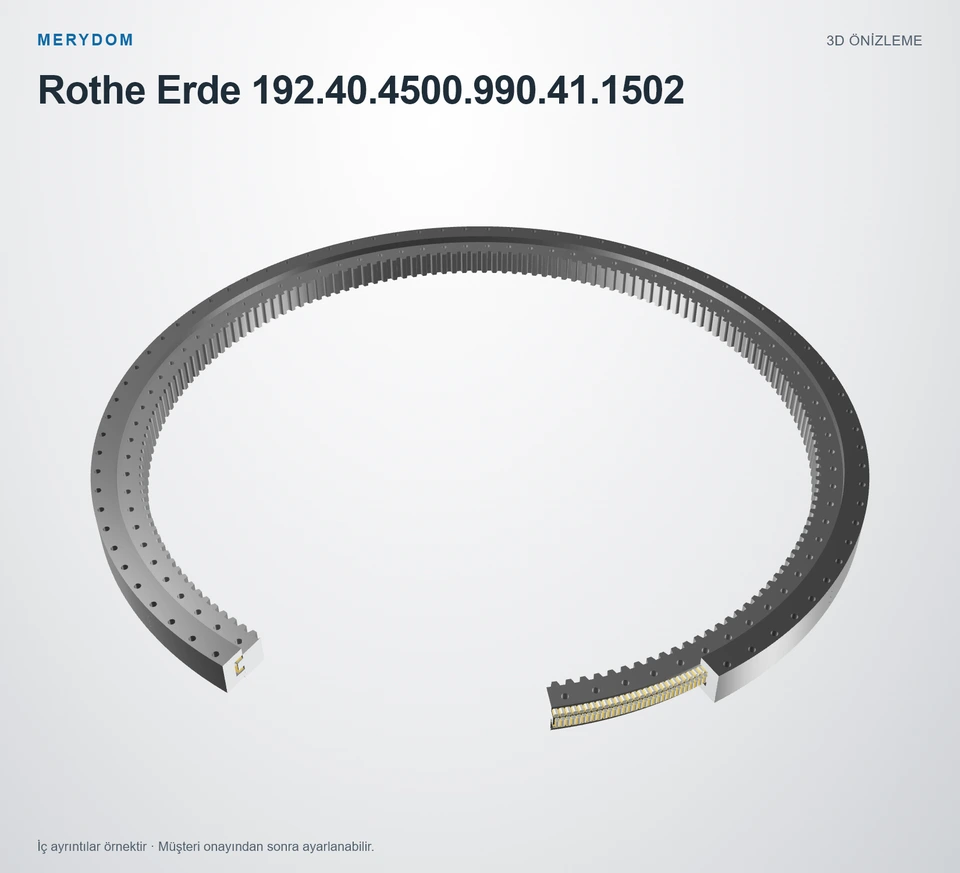

MERYDOM doğrulamalıMühendislik doğrulaması · Rev. Rev 1.0MERYDOM üretimi, şu ürünle değiştirilebilirliği doğrulanmış döner tabla rulmanı: Rothe Erde 192.40.4500.990.41.1502.
- Overall OD (Do)
- 4738 mm
- Overall ID (di)
- 4128 mm
- Toplam yükseklik
- 220 mm
- Dişli düzeni
- İçten dişli
- Montaj delikleri
- 84 / 84 dış / iç
- Rulman tasarımı
- Üç sıralı makaralı
- Doğrulanmış boyutsal değiştirilebilirlik
- MERYDOM kontrollü malzemeler
- Fabrika dokümantasyonu mevcut
MERYDOM SERTİFİKALI ŞARTNAME
MERYDOM fabrikada doğrulandı · Rev. Rev 1.0Ürün teknik özellikleri
Sertifikalı muadil için MERYDOM ürün kimliği, sertifika, malzeme ve boyut verileri.
| Teknik parametre | MERYDOM sertifikalı ürün değeri |
|---|---|
| MERYDOM sertifikalı ürün | |
| Ürün markası | MERYDOM |
| MERYDOM modelii | 192.40.4500.990.41.1502 |
| Şununla değiştirilebilirliği sertifikalı | Rothe Erde 192.40.4500.990.41.1502 |
| Fabrika doğrulaması | Seviye 3 · Mühendislik doğrulamalı |
| Onaylı çizim revizyonu | Rev 1.0 |
| İnceleyen | MERYDOM Mühendislik Bölümü |
| Sertifika tarihi | 2026-08-16 |
| Malzemeler | |
| Bilezik malzemesi seçenekleri | 42CrMo / 50Mn |
| Keçe malzemesi | NBR · Nitril kauçuk |
| Ara parça malzemesi seçenekleri | Mühendislik naylonu / Pirinç |
| Tanımlama | |
| Referans marka | Rothe Erde |
| Seri | 19 Seri |
| Referans model | 192.40.4500.990.41.1502 |
| Ölçü sistemi | Metrik |
| Rulman yapısı | Üç sıralı makaralı |
| Dişli düzeni | İçten dişli |
| Boyutlar | |
| Yuvarlanma yolu çapı (DL) | 4500 mm4,500 mm |
| Toplam dış çap (Da) | 4738 mm4,738 mm |
| Toplam iç çap (Di) | 4128 mm4,128 mm |
| Toplam yükseklik (H) | 220 mm |
| Katalog çapı O (O) | 4450 mm4,450 mm |
| Katalog çapı U (U) | 4463 mm4,463 mm |
| Bilezik yüksekliği H1 (H1) | 170 mm |
| Bilezik yüksekliği H2 (H2) | 210 mm |
| Alt bilezik ofseti Hu (Hu) | 10 mm |
| Üst bilezik ofseti Ho (Ho) | 50 mm |
| Montaj ağırlığı (Weight) | 5367 kg5,367 kg |
| Montaj | |
| Dış bilezik cıvata dairesi (La) | 4660 mm4,660 mm |
| İç bilezik cıvata dairesi (Li) | 4335 mm4,335 mm |
| Ortak montaj deliği sayısı (n) | 84 |
| Ortak montaj deliği çapı (B) | 39 mm |
| Metrik cıvata nominal ölçüsü (M) | 36 mm |
| Dişli | |
| Dişli hatve çapı (d) | 4152 mm4,152 mm |
| Dişli modülü (m) | 24 mm |
| Diş sayısı (z) | 173 |
| Profil kaydırma çarpımı x·m (x*m) | -12,0 mm-12 mm |
| Minimum dişli yüz genişliği (bmin) | 169 mm |
| Yük değerleri | |
| İzin verilen çevresel kuvvet, normal (X1) | 352,70 kN352.7 kN |
| İzin verilen çevresel kuvvet, maksimum (X2) | 705,39 kN705.39 kN |
| Diğer bilgiler | |
| Gresörlük sayısı (n1) | 14 |
Seviye 3 · MERYDOM mühendislik doğrulamalı2026-08-16 tarihinde MERYDOM Mühendislik Bölümü tarafından sertifikalandırıldı.

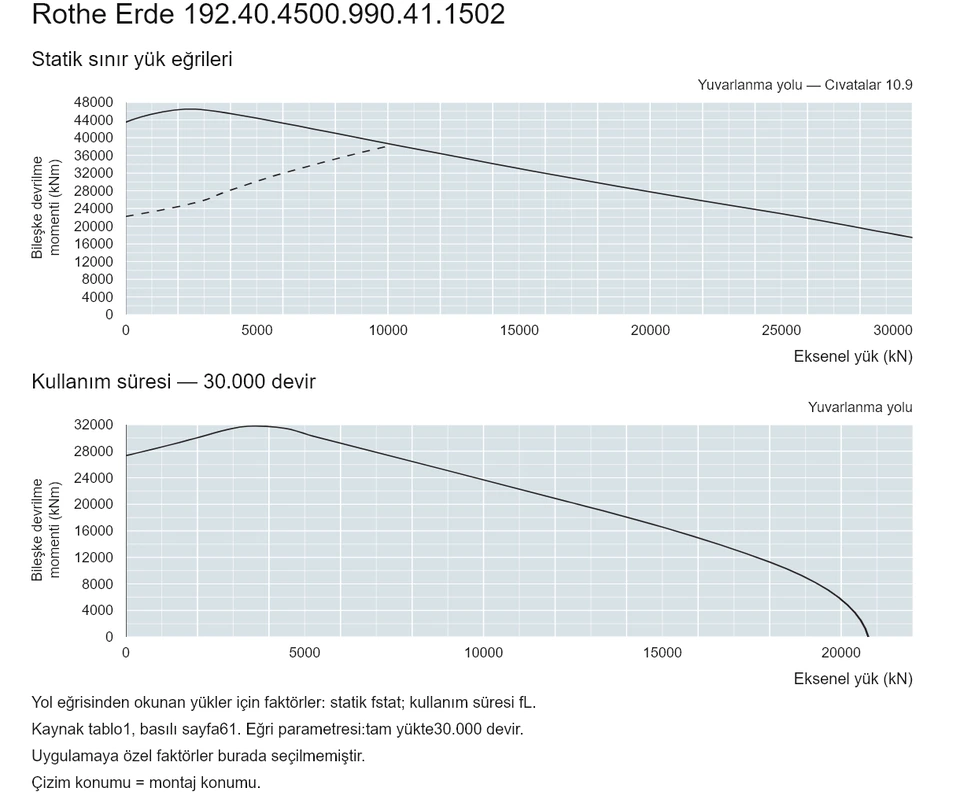

SERİ YÜK KAPASİTESİ
19 Serisi yük grafiği
Katalog açıklamasındaki model tanımını ilk moment ve eksenel yük kapasitesi referansı olarak kullanın.
Mühendislik seçim notu
Bu katalog grafiği ön seçim yardımcısıdır. Nihai MERYDOM uygulama onayında montaj rijitliği, cıvata kapasitesi, görev çevrimi, yağlama ve çalışma koşulları da dikkate alınmalıdır.
MERYDOM MÜHENDİSLİK
Fabrikada doğrulanmış muadil tasarım
Bu MERYDOM rulmanı, muadil kullanım için yayımlanan model zarfı, montaj arayüzleri, dişli düzeni ve beyan edilen malzeme şartnamesine göre incelenmiştir.
MERYDOM yapısı
- 42CrMo veya 50Mn bilezik malzemesi seçenekleri
- NBR nitril kauçuk sızdırmazlık sistemi
- Mühendislik naylonu veya pirinç ara parça seçenekleri
Fabrika dokümantasyonu
- MERYDOM Mühendislik Bölümü tarafından mühendislik doğrulaması
- Varsayılan onaylı çizim revizyonu 1.0
- Sertifika tarihi veri içe aktarma kaydına bağlıdır
Uygulama onayı
- Destek düzlüğünü, cıvata sınıfını ve ön yükü doğrulayın
- Uygulanan yükleri, görev çevrimini ve yağlamayı doğrulayın
- Sıcaklık, ortam ve montaj koşullarını doğrulayın
YASAL VE MÜHENDİSLİK BİLDİRİMİ
Bağımsız muadil sertifikasyonu
- MERYDOM, bu sayfada gösterilen MERYDOM ürününün üreticisi ve sertifikalandıran tarafıdır.
- Üçüncü taraf marka adları ve model numaraları ilgili sahiplerinin mülkiyetindedir ve yalnızca amaçlanan muadil referansını tanımlamak için kullanılır.
- MERYDOM bağımsız bir üreticidir; referans verilen OEM ile bağlantılı değildir, onun tarafından onaylanmaz veya desteklenmez.
- Değiştirilebilirlik beyanı eşleşen model tanımı ve yayımlanan doğrulama kapsamı için geçerlidir; uygulama uygunluğu yüklere, görev çevrimine, montaja, yağlamaya ve çalışma ortamına bağlıdır.
- Onaylı teklif, imalat çizimi ve sözleşme teknik anlaşması nihai tedarik edilen ürünü belirler.
