Cuscinetto di rotazione sostitutivo per La Leonessa VI057B01
Verificato di livello 3Cuscinetto di rotazione prodotto da MERYDOM e verificato per l’intercambiabilità con La Leonessa VI057B01. Questo cuscinetto MERYDOM è stato verificato rispetto a ingombro, interfacce di montaggio, dentatura e specifica materiali pubblicati per l’uso sostitutivo.
Modello di riferimento: La Leonessa VI057B01. Serie: 2SI. Struttura del cuscinetto: Cuscinetto a sfere a due corone. Configurazione dentatura: Dentatura interna.
MARCHIO MERYDOM · SOSTITUZIONE CERTIFICATADati prodotto certificatiVedi specifiche complete ↓ Garanzia di fabbrica
VI057B01

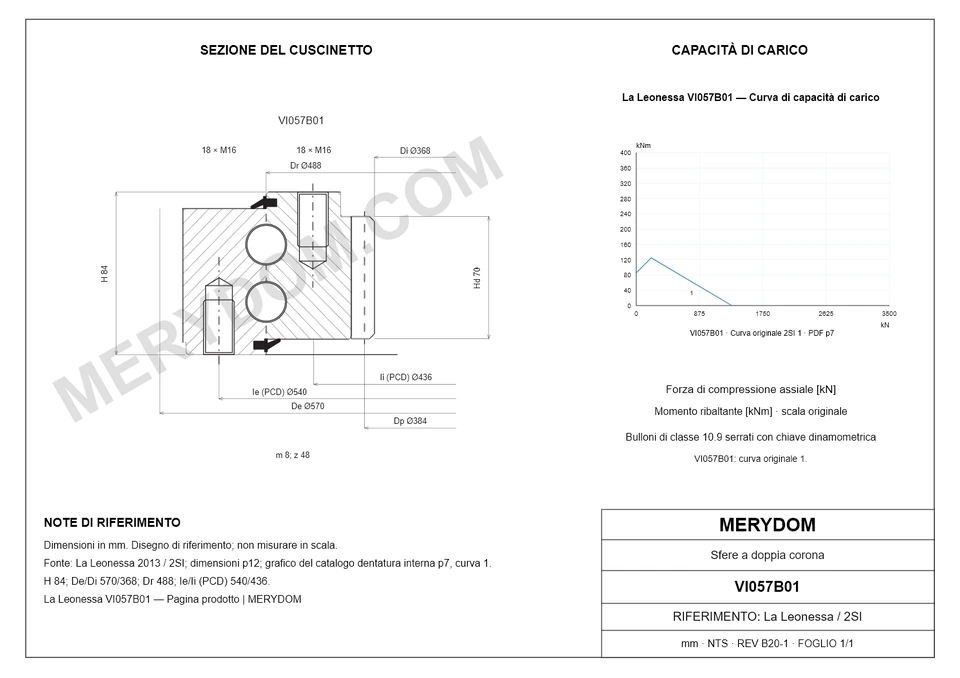

Verificato da MERYDOMLivello 3 · Registro di verifica tecnicaCuscinetto di rotazione prodotto da MERYDOM e verificato per l’intercambiabilità con La Leonessa VI057B01.
- Overall OD (Do)
- 570,0 mm
- Overall ID (di)
- 368,0 mm
- Altezza totale
- 84,0 mm
- Configurazione dentatura
- Dentatura interna
- Fori di fissaggio
- 18 / 18 esterno / interno
- Design del cuscinetto
- Cuscinetto a sfere a due corone
- Intercambiabilità dimensionale verificata
- Materiali controllati da MERYDOM
- Documentazione di fabbrica disponibile
DIMENSIONI DEL PRODOTTO
Vedi specifiche complete ↓Dimensioni e interfacce pubblicate
Qui sono riportati tutti i valori disponibili di dimensioni, interfacce di montaggio e dentatura nell’unità originale pubblicata.
Dimensioni
- Massaa (P)
- 77 kg
- Diametro esterno totale (De)
- 570 mm
- Diametro interno totale (Di)
- 368 mm
- Altezza totale (H)
- 84 mm
- Dim Dr (Dr)
- 488 mm
Montaggio
- Circonferenza bulloni anello esterno (Ie)
- 540 mm
- Fori di montaggio anello esterno (ne)
- 18
- Specifica dei fori di montaggio dell’anello esterno (Me)
- M16
- Circonferenza bulloni anello interno (Ii)
- 436 mm
- Fori di montaggio anello interno (ni)
- 18
- Specifica dei fori di montaggio dell’anello interno (Mi)
- M16
Dentatura
- Modulo della dentatura (m)
- 8 mm
- Numero di denti (z)
- 48
- Diametro primitivo dentatura (Dp)
- 384 mm
- Dentatura Tooth Height (Hd)
- 70 mm
- Dentatura Hardening Indicator (Tempra)
- •
SPECIFICA CERTIFICATA MERYDOM
Verificato in fabbrica da MERYDOM · Registro controllatoSpecifiche del cuscinetto di rotazione La Leonessa VI057B01
Identità del prodotto MERYDOM, certificazione, materiali e dati dimensionali della sostituzione certificata.
| Parametro tecnico | Valore prodotto certificato MERYDOM |
|---|---|
| Prodotto certificato MERYDOM | |
| Marca prodotto | MERYDOM |
| Modello MERYDOM | VI057B01 |
| Certificato intercambiabile con | La Leonessa VI057B01 |
| Verifica di fabbrica | Livello 3 · Verificato da ingegneria |
| Verificato da | Reparto tecnico MERYDOM |
| Metadati di verifica | Registro interno controllato; data e revisione del disegno non sono pubblicate. |
| Materiali | |
| Opzioni configurabili del materiale degli anelli | 42CrMo / 50Mn |
| Materiale tenuta | NBR · Gomma nitrilica |
| Opzioni configurabili del materiale del distanziatore | Nylon tecnico / Ottone |
| Identificazione | |
| Marchio di riferimento | La Leonessa |
| Serie | 2SI Serie |
| Modello di riferimento | VI057B01 |
| Sistema di misura | Metricoo |
| Struttura del cuscinetto | Cuscinetto a sfere a due corone |
| Configurazione dentatura | Dentatura interna |
| Dimensioni | |
| Massaa (P) | 77 kg |
| Diametro esterno totale (De) | 570 mm |
| Diametro interno totale (Di) | 368 mm |
| Altezza totale (H) | 84 mm |
| Dim Dr (Dr) | 488 mm |
| Montaggio | |
| Circonferenza bulloni anello esterno (Ie) | 540 mm |
| Fori di montaggio anello esterno (ne) | 18 |
| Specifica dei fori di montaggio dell’anello esterno (Me) | M16 |
| Circonferenza bulloni anello interno (Ii) | 436 mm |
| Fori di montaggio anello interno (ni) | 18 |
| Specifica dei fori di montaggio dell’anello interno (Mi) | M16 |
| Dentatura | |
| Modulo della dentatura (m) | 8 mm |
| Numero di denti (z) | 48 |
| Diametro primitivo dentatura (Dp) | 384 mm |
| Dentatura Tooth Height (Hd) | 70 mm |
| Dentatura Hardening Indicator (Tempra) | • |
| Capacità di carico | |
| Capacità di carico assiale statica di base (C0a) | 1.330 kN |
| Static tilting moment rating (M0r) | 149 kNm |
| Forza normale sul dente (Fnom) | 51 kN |
| Forza massima sul dente (Fmax) | 102 kN |
| Altri dati | |
| Pattern (Schema) | C |
Livello 3 · Verificato dall’ufficio tecnico MERYDOMVerificato da Reparto tecnico MERYDOM. La data della prova e la revisione del disegno non sono pubblicate.
CAPACITÀ DI CARICO DELLA SERIE

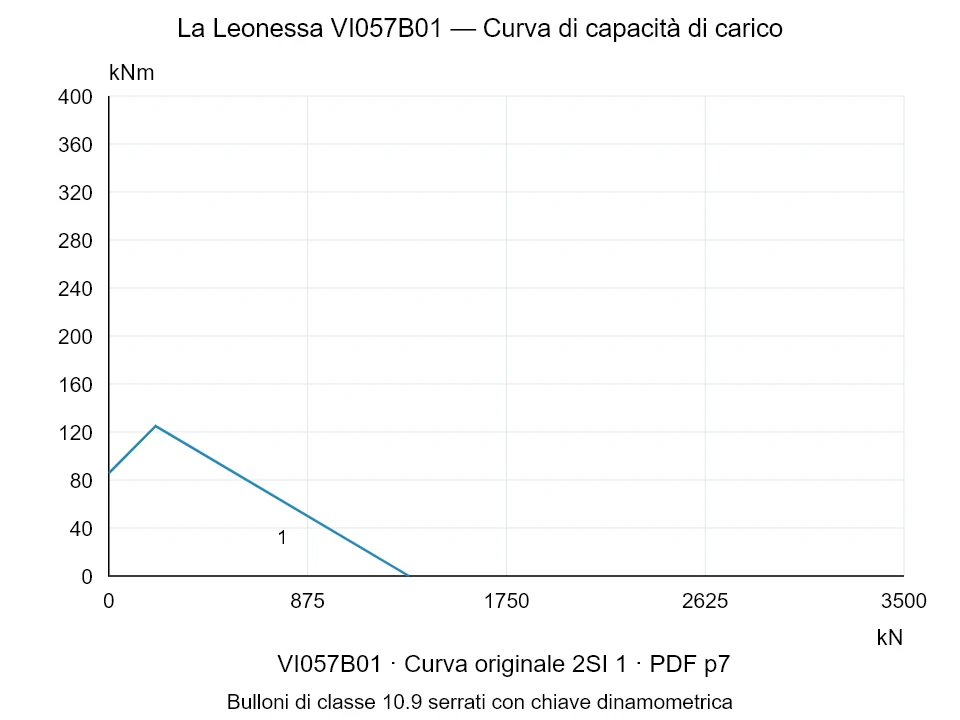

Grafico di carico della serie 2SI
Usa la sigla del modello nella legenda del catalogo come riferimento iniziale per la capacità a momento e a spinta.
Nota di selezione tecnica
Questo diagramma è un ausilio di preselezione. L’approvazione finale MERYDOM deve considerare anche rigidezza del montaggio, capacità dei bulloni, ciclo di lavoro, lubrificazione e condizioni operative.
INGEGNERIA MERYDOM
Ricambio MERYDOM per La Leonessa VI057B01
Questo cuscinetto MERYDOM è stato verificato rispetto a ingombro, interfacce di montaggio, dentatura e specifica materiali pubblicati per l’uso sostitutivo.
