La Leonessa VI057B01 Döner Tabla Rulmanı Muadili
Seviye 3 doğrulandıMERYDOM üretimi, şu ürünle değiştirilebilirliği doğrulanmış döner tabla rulmanı: La Leonessa VI057B01. Bu MERYDOM rulmanı, muadil kullanım için yayımlanan model zarfı, montaj arayüzleri, dişli düzeni ve beyan edilen malzeme şartnamesine göre incelenmiştir.
Referans model: La Leonessa VI057B01. Seri: 2SI. Rulman yapısı: Çift sıralı bilyalı rulman. Dişli düzeni: İçten dişli.
MERYDOM MARKASI · SERTİFİKALI MUADİLSertifikalı ürün verileriTüm teknik özellikleri görüntüle ↓ Fabrika güvencesi

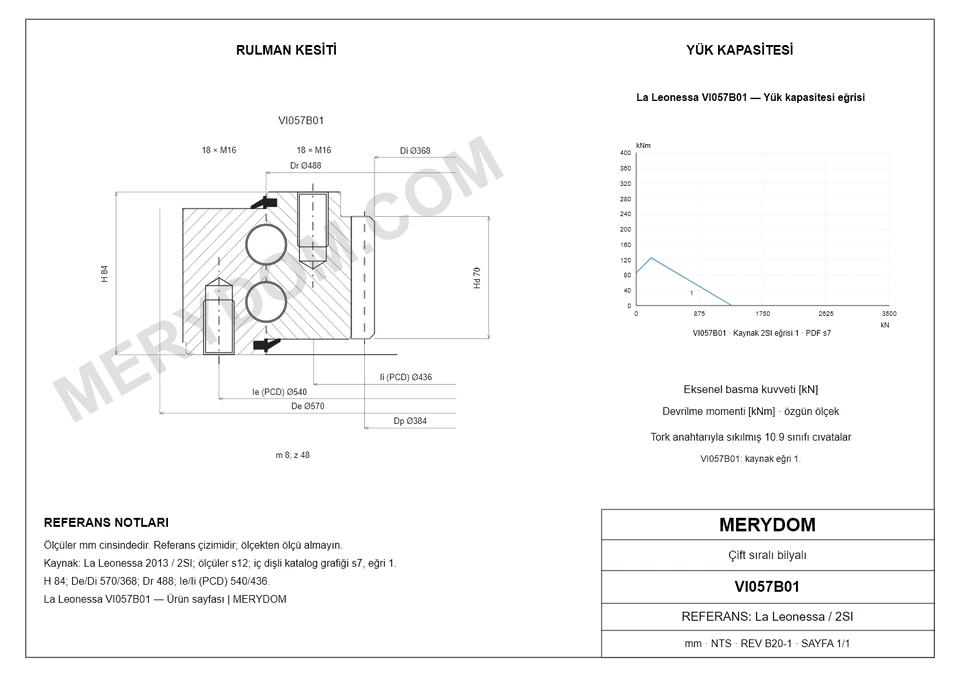

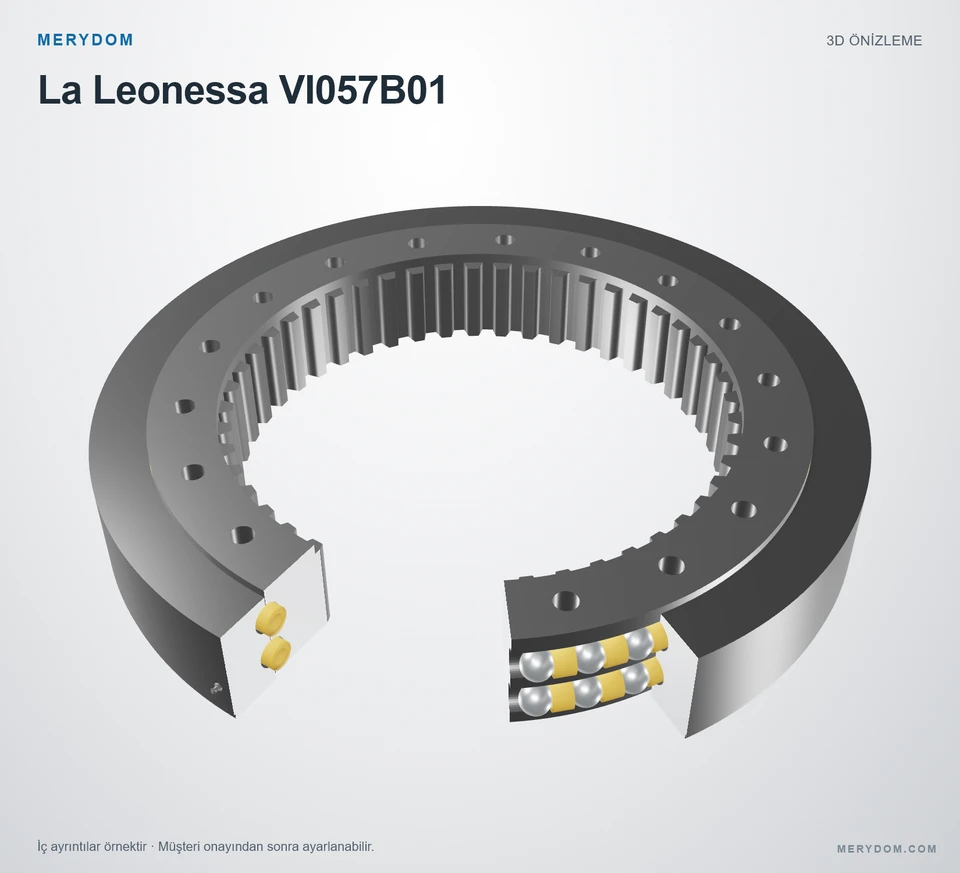

VI057B01
MERYDOM doğrulamalıSeviye 3 · Mühendislik doğrulama kaydıMERYDOM üretimi, şu ürünle değiştirilebilirliği doğrulanmış döner tabla rulmanı: La Leonessa VI057B01.
- Overall OD (Do)
- 570,0 mm
- Overall ID (di)
- 368,0 mm
- Toplam yükseklik
- 84,0 mm
- Dişli düzeni
- İçten dişli
- Montaj delikleri
- 18 / 18 dış / iç
- Rulman tasarımı
- Çift sıralı bilyalı rulman
- Doğrulanmış boyutsal değiştirilebilirlik
- MERYDOM kontrollü malzemeler
- Fabrika dokümantasyonu mevcut
ÜRÜN ÖLÇÜLERİ
Tüm teknik özellikleri görüntüle ↓Yayımlanmış ölçüler ve bağlantı arayüzleri
Mevcut tüm katalog ölçüleri, montaj arayüzleri ve dişli değerleri yayımlanan özgün birimleriyle burada gösterilir.
Boyutlar
- Kütle (P)
- 77 kg
- Toplam dış çap (De)
- 570 mm
- Toplam iç çap (Di)
- 368 mm
- Toplam yükseklik (H)
- 84 mm
- Dim Dr (Dr)
- 488 mm
Montaj
- Dış bilezik cıvata dairesi (Ie)
- 540 mm
- Dış bilezik montaj deliği sayısı (ne)
- 18
- Dış bilezik montaj deliği özelliği (Me)
- M16
- İç bilezik cıvata dairesi (Ii)
- 436 mm
- İç bilezik montaj deliği sayısı (ni)
- 18
- İç bilezik montaj deliği özelliği (Mi)
- M16
Dişli
- Dişli modülü (m)
- 8 mm
- Diş sayısı (z)
- 48
- Dişli hatve çapı (Dp)
- 384 mm
- Dişli Tooth Height (Hd)
- 70 mm
- Dişli Hardening Indicator (Tempra)
- •
MERYDOM SERTİFİKALI ŞARTNAME
MERYDOM fabrikada doğrulandı · Kontrollü kayıtLa Leonessa VI057B01 Döner Tabla Rulmanı Teknik Özellikleri
Sertifikalı muadil için MERYDOM ürün kimliği, sertifika, malzeme ve boyut verileri.
| Teknik parametre | MERYDOM sertifikalı ürün değeri |
|---|---|
| MERYDOM sertifikalı ürün | |
| Ürün markası | MERYDOM |
| MERYDOM modelii | VI057B01 |
| Şununla değiştirilebilirliği sertifikalı | La Leonessa VI057B01 |
| Fabrika doğrulaması | Seviye 3 · Mühendislik doğrulamalı |
| İnceleyen | MERYDOM Mühendislik Bölümü |
| Doğrulama meta verileri | Kontrollü dahili kayıt; tarih ve çizim revizyonu yayımlanmaz. |
| Malzemeler | |
| Yapılandırılabilir bilezik malzemesi seçenekleri | 42CrMo / 50Mn |
| Keçe malzemesi | NBR · Nitril kauçuk |
| Yapılandırılabilir ara parça malzemesi seçenekleri | Mühendislik naylonu / Pirinç |
| Tanımlama | |
| Referans marka | La Leonessa |
| Seri | 2SI Seri |
| Referans model | VI057B01 |
| Ölçü sistemi | Metrik |
| Rulman yapısı | Çift sıralı bilyalı rulman |
| Dişli düzeni | İçten dişli |
| Boyutlar | |
| Kütle (P) | 77 kg |
| Toplam dış çap (De) | 570 mm |
| Toplam iç çap (Di) | 368 mm |
| Toplam yükseklik (H) | 84 mm |
| Dim Dr (Dr) | 488 mm |
| Montaj | |
| Dış bilezik cıvata dairesi (Ie) | 540 mm |
| Dış bilezik montaj deliği sayısı (ne) | 18 |
| Dış bilezik montaj deliği özelliği (Me) | M16 |
| İç bilezik cıvata dairesi (Ii) | 436 mm |
| İç bilezik montaj deliği sayısı (ni) | 18 |
| İç bilezik montaj deliği özelliği (Mi) | M16 |
| Dişli | |
| Dişli modülü (m) | 8 mm |
| Diş sayısı (z) | 48 |
| Dişli hatve çapı (Dp) | 384 mm |
| Dişli Tooth Height (Hd) | 70 mm |
| Dişli Hardening Indicator (Tempra) | • |
| Yük değerleri | |
| Temel statik eksenel yük kapasitesi (C0a) | 1 330 kN |
| Static tilting moment rating (M0r) | 149 kNm |
| Normal diş kuvveti (Fnom) | 51 kN |
| Azami diş kuvveti (Fmax) | 102 kN |
| Diğer bilgiler | |
| Pattern (Schema) | C |
Seviye 3 · MERYDOM mühendislik doğrulamalıMERYDOM Mühendislik Bölümü tarafından incelendi. Kanıt tarihi ve çizim revizyonu yayımlanmaz.

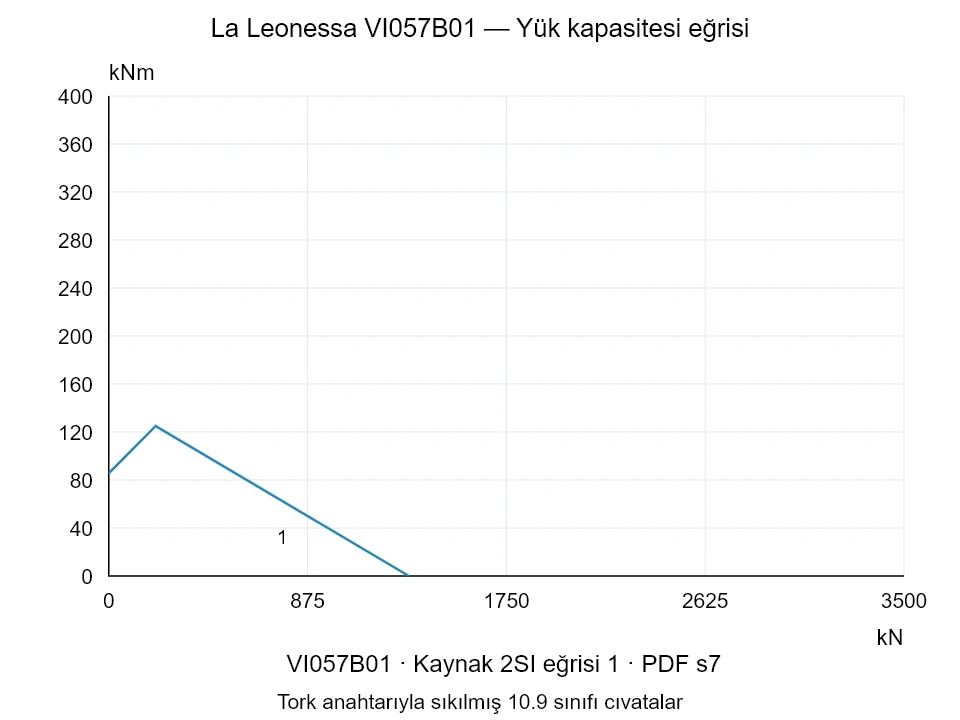

SERİ YÜK KAPASİTESİ
2SI Serisi yük grafiği
Katalog açıklamasındaki model tanımını ilk moment ve eksenel yük kapasitesi referansı olarak kullanın.
Mühendislik seçim notu
Bu katalog grafiği ön seçim yardımcısıdır. Nihai MERYDOM uygulama onayında montaj rijitliği, cıvata kapasitesi, görev çevrimi, yağlama ve çalışma koşulları da dikkate alınmalıdır.
MERYDOM MÜHENDİSLİK
La Leonessa VI057B01 için MERYDOM muadili
Bu MERYDOM rulmanı, muadil kullanım için yayımlanan model zarfı, montaj arayüzleri, dişli düzeni ve beyan edilen malzeme şartnamesine göre incelenmiştir.
MERYDOM yapısı
- Yapılandırılabilir 42CrMo veya 50Mn bilezik malzemesi seçenekleri
- NBR nitril kauçuk sızdırmazlık sistemi
- Yapılandırılabilir mühendislik naylonu veya pirinç ara parça seçenekleri
Fabrika dokümantasyonu
- MERYDOM Mühendislik Bölümü tarafından mühendislik doğrulaması
- Doğrulama kanıtı kontrollü dahili kayıtta tutulur
- Çizim revizyonu ve nihai dokümantasyon paketi teklifle onaylanır
Uygulama onayı
- Destek düzlüğünü, cıvata sınıfını ve ön yükü doğrulayın
- Uygulanan yükleri, görev çevrimini ve yağlamayı doğrulayın
- Sıcaklık, ortam ve montaj koşullarını doğrulayın
YASAL VE MÜHENDİSLİK BİLDİRİMİ
Bağımsız muadil sertifikasyonu
- MERYDOM, bu sayfada gösterilen MERYDOM ürününün üreticisi ve sertifikalandıran tarafıdır.
- Üçüncü taraf marka adları ve model numaraları ilgili sahiplerinin mülkiyetindedir ve yalnızca amaçlanan muadil referansını tanımlamak için kullanılır.
- MERYDOM bağımsız bir üreticidir; referans verilen OEM ile bağlantılı değildir, onun tarafından onaylanmaz veya desteklenmez.
- Değiştirilebilirlik beyanı eşleşen model tanımı ve yayımlanan doğrulama kapsamı için geçerlidir; uygulama uygunluğu yüklere, görev çevrimine, montaja, yağlamaya ve çalışma ortamına bağlıdır.
- Onaylı teklif, imalat çizimi ve sözleşme teknik anlaşması nihai tedarik edilen ürünü belirler.
