MERYDOM · Sostituzione certificata in fabbrica

Cuscinetto di rotazione sostitutivo per Kaydon 16318001

Verificato di livello 3

Cuscinetto di rotazione prodotto da MERYDOM e verificato per l’intercambiabilità con Kaydon 16318001. Questo cuscinetto MERYDOM è stato verificato rispetto a ingombro, interfacce di montaggio, dentatura e specifica materiali pubblicati per l’uso sostitutivo.

Modello di riferimento: Kaydon 16318001. Serie: Xr. Struttura del cuscinetto: Rulli incrociati. Configurazione dentatura: Senza dentatura.

Richiedi prezzo e consegnaTorna al catalogo sostitutivo
Torna al catalogo sostitutivo

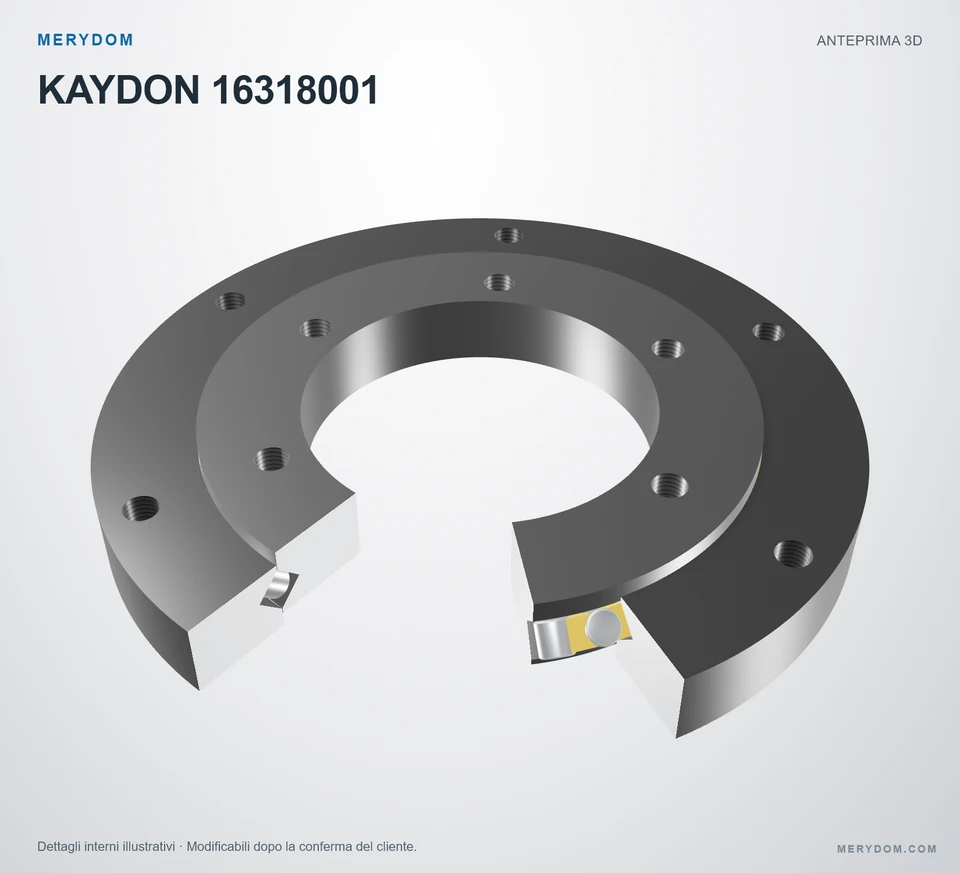

KAYDON 16318001 — anteprima del modello 3D
MARCHIO MERYDOM · SOSTITUZIONE CERTIFICATA

16318001

Verificato da MERYDOMLivello 3 · Registro di verifica tecnica

Cuscinetto di rotazione prodotto da MERYDOM e verificato per l’intercambiabilità con Kaydon 16318001.

Dati prodotto certificatiVedi specifiche complete ↓
Overall OD (Do)
11.811 in
Overall ID (di)
5.512 in
Altezza totale
1.417 in
Configurazione dentatura
Senza dentatura
Fori di fissaggio
6 / 6 esterno / interno
Design del cuscinetto
Rulli incrociati
Garanzia di fabbrica
  • Intercambiabilità dimensionale verificata
  • Materiali controllati da MERYDOM
  • Documentazione di fabbrica disponibile

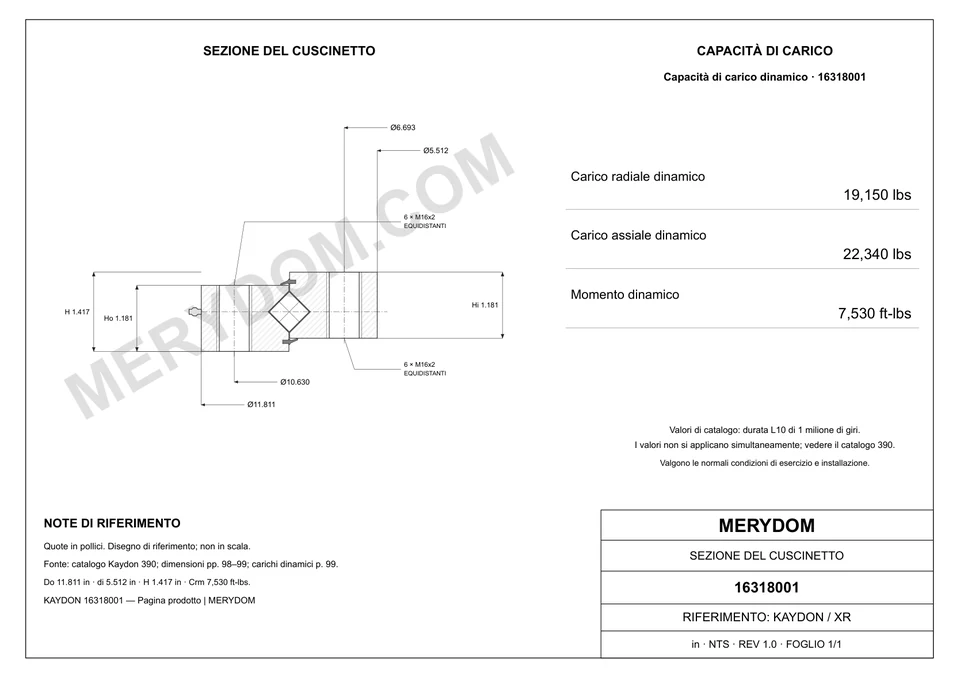

DIMENSIONI DEL PRODOTTO

Dimensioni e interfacce pubblicate

Qui sono riportati tutti i valori disponibili di dimensioni, interfacce di montaggio e dentatura nell’unità originale pubblicata.

Vedi specifiche complete ↓

Dimensioni

Diametro esterno totale (Do)
11.811 incirca 300 mm
Diametro interno totale (di)
5.512 incirca 140 mm
Altezza totale (H)
1.417 incirca 35,99 mm
Peso del gruppo (G)
30 lbcirca 13,608 kg
Altezza dell’anello interno (Hi)
1.181 incirca 30 mm
Altezza dell’anello esterno (Ho)
1.181 incirca 30 mm

Montaggio

Circonferenza bulloni anello esterno (Lo)
10.630 incirca 270 mm
Circonferenza bulloni anello interno (Li)
6.693 incirca 170 mm
SPECIFICA CERTIFICATA MERYDOM

Specifiche del cuscinetto di rotazione Kaydon 16318001

Identità del prodotto MERYDOM, certificazione, materiali e dati dimensionali della sostituzione certificata.

Verificato in fabbrica da MERYDOM · Registro controllato
Parametro tecnicoValore prodotto certificato MERYDOM
Prodotto certificato MERYDOM
Marca prodottoMERYDOM
Modello MERYDOM16318001
Certificato intercambiabile conKaydon 16318001
Verifica di fabbricaLivello 3 · Verificato da ingegneria
Verificato daReparto tecnico MERYDOM
Metadati di verificaRegistro interno controllato; data e revisione del disegno non sono pubblicate.
Materiali
Opzioni configurabili del materiale degli anelli42CrMo / 50Mn
Materiale tenutaNBR · Gomma nitrilica
Opzioni configurabili del materiale del distanziatoreNylon tecnico / Ottone
Identificazione
Marchio di riferimentoKaydon
SerieXr Serie
Modello di riferimento16318001
Sistema di misuraPolliciRiferimento metrico mostrato a fianco
Struttura del cuscinettoRulli incrociati
Configurazione dentaturaSenza dentatura
Dimensioni
Diametro esterno totale (Do)11.811 incirca 300 mm
Diametro interno totale (di)5.512 incirca 140 mm
Altezza totale (H)1.417 incirca 35,99 mm
Altezza dell’anello interno (Hi)1.181 incirca 30 mm
Altezza dell’anello esterno (Ho)1.181 incirca 30 mm
Circonferenza bulloni anello esterno (Lo)10.630 incirca 270 mm
Circonferenza bulloni anello interno (Li)6.693 incirca 170 mm
Peso del gruppo (G)30 lbcirca 13,608 kg
Capacità di carico
Capacità di carico radiale dinamica · L10 at 1,000,000 revolutions · not simultaneous with other listed dynamic ratings19150.0000000000 lbfcirca 85,18 kN
Dynamic thrust load rating · L10 at 1,000,000 revolutions · not simultaneous with other listed dynamic ratings22340.0000000000 lbfcirca 99,37 kN
Dynamic moment load rating · L10 at 1,000,000 revolutions · not simultaneous with other listed dynamic ratings7530.0000000000 ft·lbfcirca 10,21 kN·m
Montaggio
Fori bulloni anello esterno (no)6 fori · M16x2
Fori bulloni anello interno (ni)6 fori · M16x2
Dentatura
Dentatura integraleNon applicabile
Livello 3 · Verificato dall’ufficio tecnico MERYDOMVerificato da Reparto tecnico MERYDOM. La data della prova e la revisione del disegno non sono pubblicate.
INGEGNERIA MERYDOM

Ricambio MERYDOM per Kaydon 16318001

Questo cuscinetto MERYDOM è stato verificato rispetto a ingombro, interfacce di montaggio, dentatura e specifica materiali pubblicati per l’uso sostitutivo.

Intercambiabilità certificata

  • Sigla modello e ingombro di installazione corrispondenti
  • Interfacce fori e circonferenze bulloni verificate
  • Dentatura corrispondente alla configurazione di riferimento

Costruzione MERYDOM

  • Opzioni configurabili del materiale degli anelli 42CrMo o 50Mn
  • Sistema di tenuta in gomma nitrilica NBR
  • Opzioni configurabili del distanziatore in nylon tecnico o ottone

Documentazione di fabbrica

  • Verifica del reparto tecnico MERYDOM
  • Le prove di verifica sono conservate nel registro interno controllato
  • La revisione del disegno e il pacchetto documentale finale sono confermati con l’offerta

Conferma applicazione

  • Confermare planarità del supporto, classe e precarico bulloni
  • Verificare carichi applicati, ciclo di lavoro e lubrificazione
  • Confermare temperatura, ambiente e condizioni di installazione
