Intercambiabilità certificata
- Sigla modello e ingombro di installazione corrispondenti
- Interfacce fori e circonferenze bulloni verificate
- Dentatura corrispondente alla configurazione di riferimento
MERYDOM XU 080264
Verificato di livello 3Verificato in fabbrica da MERYDOM per l’intercambiabilità con INA XU 080264. Il prodotto MERYDOM usa la stessa sigla modello per il riferimento incrociato diretto.
MARCHIO MERYDOM · SOSTITUZIONE CERTIFICATADati prodotto certificatiVedi specifiche complete ↓ Garanzia di fabbrica
XU 080264
Verificato da MERYDOMVerifica tecnica · Rev. Rev 1.0Cuscinetto di rotazione prodotto da MERYDOM e verificato per l’intercambiabilità con INA XU 080264.
- Overall OD (Do)
- 311 mm
- Overall ID (di)
- 215,9 mm
- Altezza totale
- 25,4 mm
- Configurazione dentatura
- Senza dentatura
- Fori di fissaggio
- 12 / 12 esterno / interno
- Design del cuscinetto
- Rulli incrociati
- Intercambiabilità dimensionale verificata
- Materiali controllati da MERYDOM
- Documentazione di fabbrica disponibile
DIMENSIONI DEL PRODOTTO
Vedi specifiche complete ↓Dimensioni e interfacce pubblicate
Qui sono riportati tutti i valori disponibili di dimensioni, interfacce di montaggio e dentatura nell’unità originale pubblicata.
Dimensioni
- Mass (Mass)
- 6,9 kg6.9 kg
- Diametro esterno totale (Da)
- 311 mm
- Diametro interno totale (di)
- 215,9 mm215.9 mm
- Catalog diameter Di (Di)
- 264,6 mm264.6 mm
- Catalog diameter da (da)
- 263,4 mm263.4 mm
- Altezza totale (H)
- 25,4 mm25.4 mm
- Inner height (h)
- 25,4 mm25.4 mm

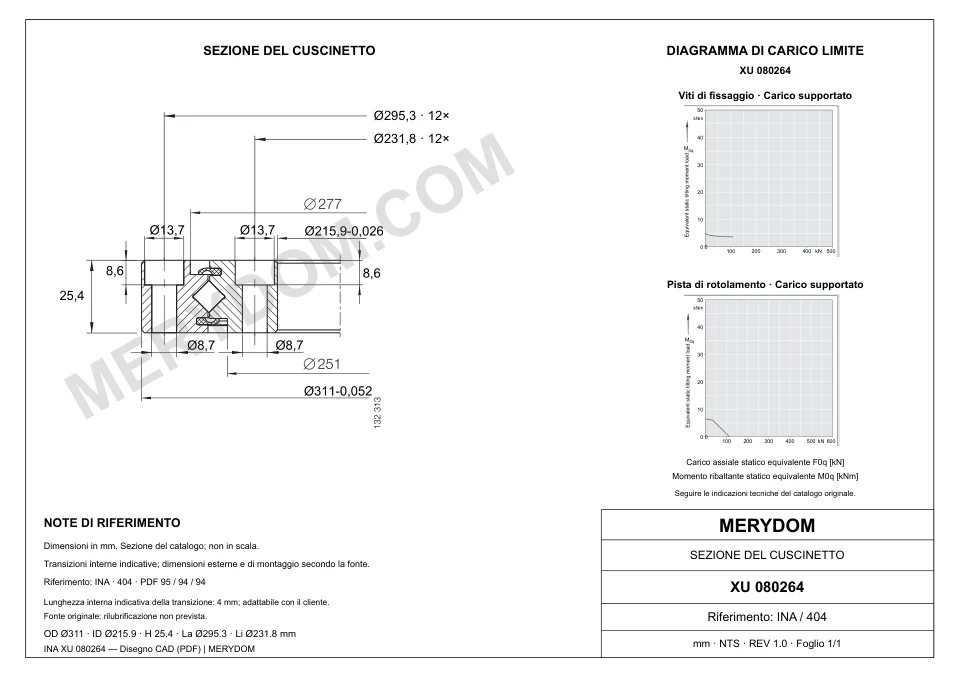

Montaggio
- Circonferenza bulloni anello esterno (La)
- 295,3 mm295.3 mm
- Circonferenza bulloni anello interno (Li)
- 231,8 mm231.8 mm
- Fori di montaggio anello esterno (na)
- 12
- Fori di montaggio anello interno (ni)
- 12
- Diametro comune dei fori di montaggio (dB)
- 8,7 mm8.7 mm
- Counterbore diameter (ds)
- 13,7 mm13.7 mm
- Counterbore depth (ts)
- 8,6 mm8.6 mm
SPECIFICA CERTIFICATA MERYDOM
Verificato in fabbrica da MERYDOM · Rev. Rev 1.0Specifiche del prodotto
Identità del prodotto MERYDOM, certificazione, materiali e dati dimensionali della sostituzione certificata.
| Parametro tecnico | Valore prodotto certificato MERYDOM |
|---|---|
| Prodotto certificato MERYDOM | |
| Marca prodotto | MERYDOM |
| Modello MERYDOM | XU 080264 |
| Certificato intercambiabile con | INA XU 080264 |
| Verifica di fabbrica | Livello 3 · Verificato da ingegneria |
| Revisione del disegno approvato | Rev 1.0 |
| Verificato da | Reparto tecnico MERYDOM |
| Data di certificazione | 2026-08-17 |
| Materiali | |
| Opzioni materiale anelli | 42CrMo / 50Mn |
| Materiale tenuta | NBR · Gomma nitrilica |
| Opzioni materiale distanziatori | Nylon tecnico / Ottone |
| Identificazione | |
| Marchio di riferimento | INA |
| Serie | XU Serie |
| Modello di riferimento | XU 080264 |
| Sistema di misura | Metricoo |
| Struttura del cuscinetto | Rulli incrociati |
| Configurazione dentatura | Senza dentatura |
| Dimensioni | |
| Mass (Mass) | 6,9 kg6.9 kg |
| Diametro esterno totale (Da) | 311 mm |
| Diametro interno totale (di) | 215,9 mm215.9 mm |
| Catalog diameter Di (Di) | 264,6 mm264.6 mm |
| Catalog diameter da (da) | 263,4 mm263.4 mm |
| Altezza totale (H) | 25,4 mm25.4 mm |
| Inner height (h) | 25,4 mm25.4 mm |
| Montaggio | |
| Circonferenza bulloni anello esterno (La) | 295,3 mm295.3 mm |
| Circonferenza bulloni anello interno (Li) | 231,8 mm231.8 mm |
| Fori di montaggio anello esterno (na) | 12 |
| Fori di montaggio anello interno (ni) | 12 |
| Diametro comune dei fori di montaggio (dB) | 8,7 mm8.7 mm |
| Counterbore diameter (ds) | 13,7 mm13.7 mm |
| Counterbore depth (ts) | 8,6 mm8.6 mm |
| Capacità di carico | |
| Basic dynamic radial load rating (Cr) | 54 kN |
| Basic static radial load rating (C0r) | 57 kN |
| Preload (Preload) | 0 incl. 0,02 mm |
| Maximum permissible radial load (Fr perm) | 21 kN |
| Basic dynamic axial load rating (Ca) | 85 kN |
| Basic static axial load rating (C0a) | 117 kN |
| Radial clearance (Radial clearance) | Clearance-free mm |
| Axial tilting clearance (Axial tilting clearance) | Clearance-free mm |
Livello 3 · Verificato dall’ufficio tecnico MERYDOMCertificato il 2026-08-17 da Reparto tecnico MERYDOM.

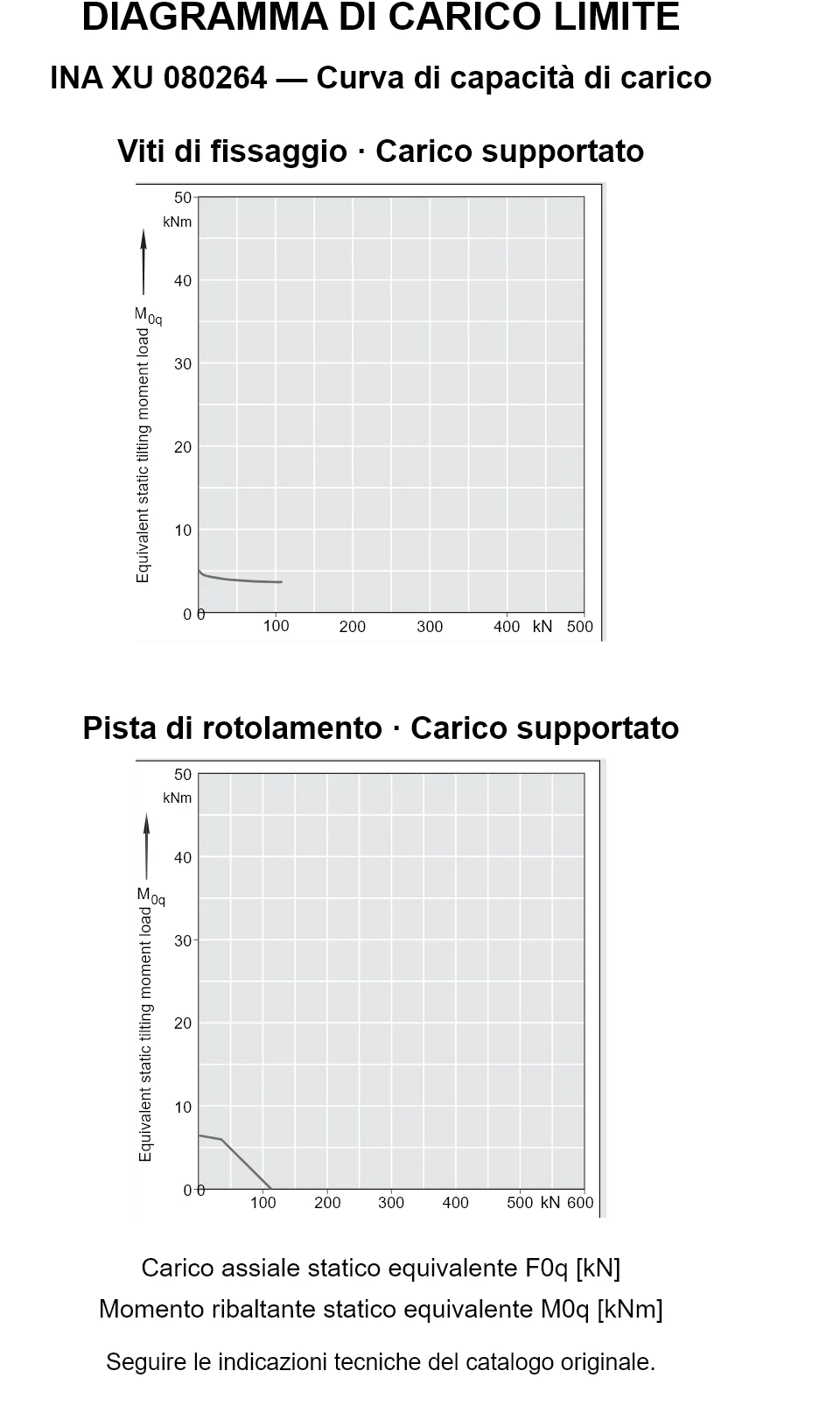

CAPACITÀ DI CARICO DELLA SERIE
Grafico di carico della serie XU
Usa la sigla del modello nella legenda del catalogo come riferimento iniziale per la capacità a momento e a spinta.
Nota di selezione tecnica
Questo diagramma è un ausilio di preselezione. L’approvazione finale MERYDOM deve considerare anche rigidezza del montaggio, capacità dei bulloni, ciclo di lavoro, lubrificazione e condizioni operative.
INGEGNERIA MERYDOM

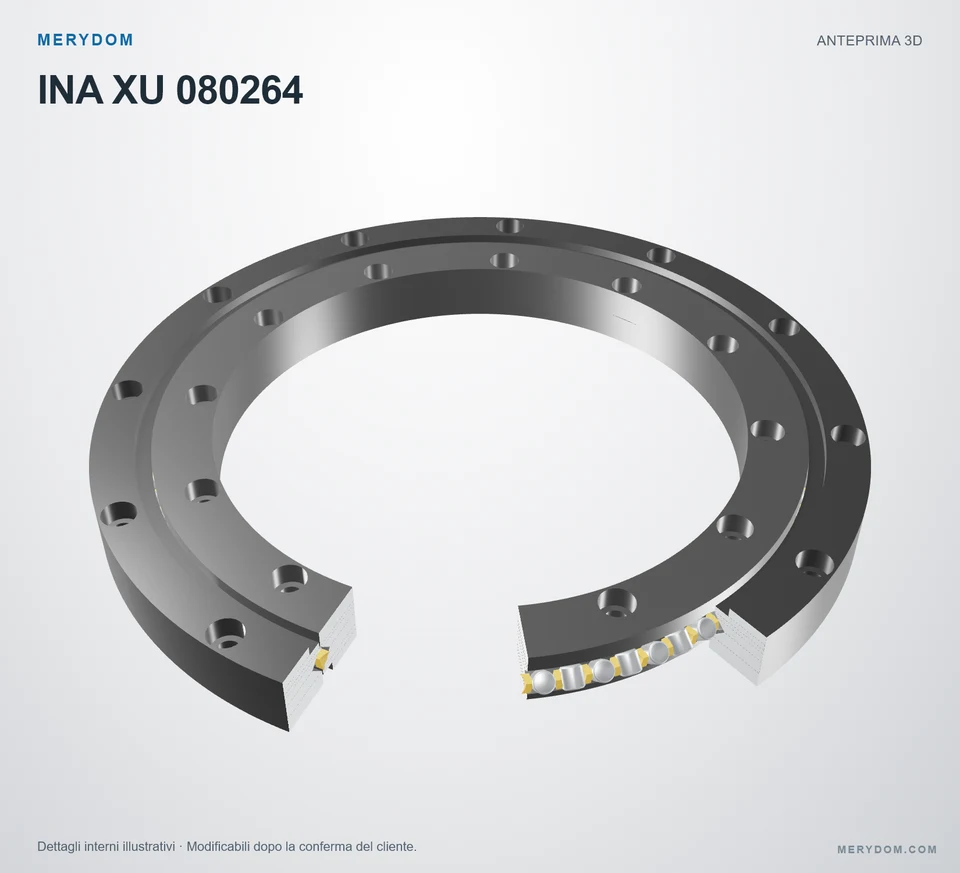

Design sostitutivo verificato in fabbrica
Questo cuscinetto MERYDOM è stato verificato rispetto a ingombro, interfacce di montaggio, dentatura e specifica materiali pubblicati per l’uso sostitutivo.
Costruzione MERYDOM
- Materiali anelli 42CrMo o 50Mn
- Sistema di tenuta in gomma nitrilica NBR
- Distanziatori in nylon tecnico o ottone
Documentazione di fabbrica
- Verifica del reparto tecnico MERYDOM
- Revisione predefinita del disegno approvato: 1.0
- Data di certificazione collegata al record di importazione
Conferma applicazione
- Confermare planarità del supporto, classe e precarico bulloni
- Verificare carichi applicati, ciclo di lavoro e lubrificazione
- Confermare temperatura, ambiente e condizioni di installazione
NOTA LEGALE E TECNICA
Certificazione indipendente del ricambio
- MERYDOM è il produttore e il soggetto certificatore del prodotto MERYDOM mostrato in questa pagina.
- Marchi e codici modello di terzi restano di proprietà dei rispettivi titolari e sono usati solo per identificare il riferimento di intercambiabilità previsto.
- MERYDOM è un produttore indipendente e non è affiliato, approvato o sponsorizzato dall’OEM indicato.
- La dichiarazione di intercambiabilità vale per la sigla corrispondente e l’ambito di verifica pubblicato; l’idoneità dipende da carichi, ciclo, installazione, lubrificazione e ambiente.
- L’offerta approvata, il disegno di produzione e l’accordo tecnico contrattuale regolano il prodotto finale fornito.
