MERYDOM XU 080264
Level 3 verifiziertVon MERYDOM werkseitig für den Austausch verifiziert mit INA XU 080264. Das MERYDOM Produkt verwendet dieselbe Modellbezeichnung zur direkten Zuordnung.
MERYDOM MARKE · ZERTIFIZIERTES ERSATZPRODUKTVerifizierte ProduktdatenVollständige Spezifikationen ansehen ↓ Werkssicherheit
XU 080264
MERYDOM verifiziertTechnische Verifizierung · Rev Rev 1.0Von MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit INA XU 080264.
- Overall OD (Do)
- 311 mm
- Overall ID (di)
- 215,9 mm
- Gesamthöhe
- 25,4 mm
- Verzahnungsart
- Unverzahnt
- Befestigungsbohrungen
- 12 / 12 außen / innen
- Lagerbauart
- Kreuzrollenlager
- Verifizierte Maßaustauschbarkeit
- MERYDOM kontrollierte Werkstoffe
- Werksdokumentation verfügbar

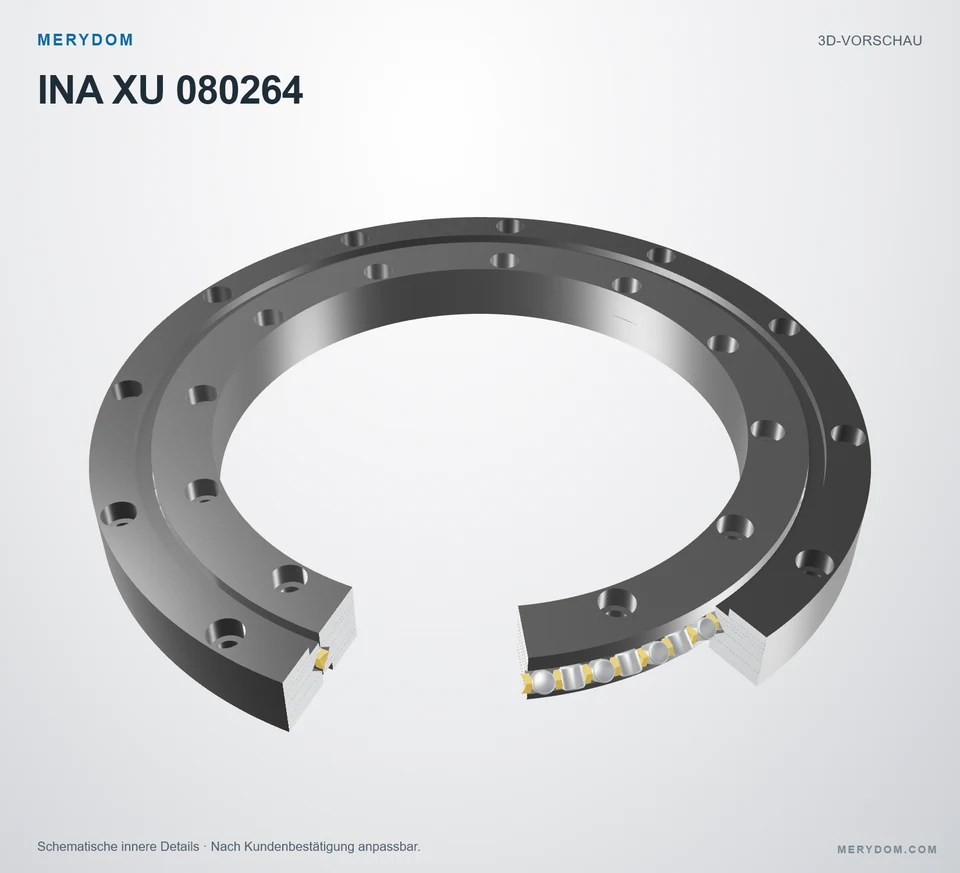

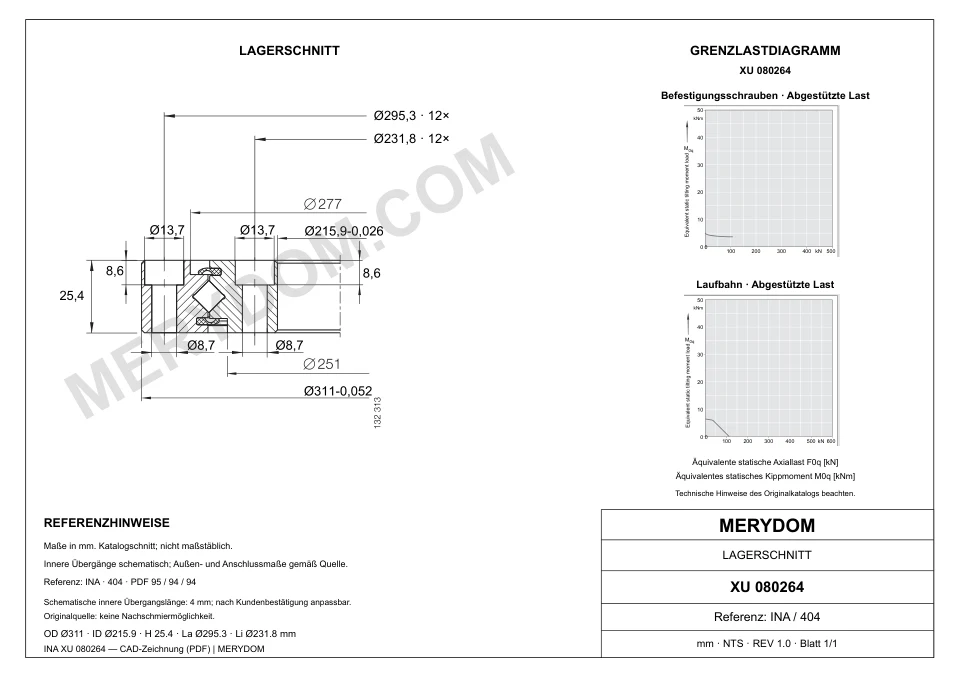

PRODUKTABMESSUNGEN
Vollständige Spezifikationen ansehen ↓Veröffentlichte Abmessungen und Schnittstellen
Alle verfügbaren Katalogmaße, Befestigungsschnittstellen und Verzahnungswerte werden hier in der veröffentlichten Originaleinheit gezeigt.
Abmessungen
- Mass (Mass)
- 6,9 kg6.9 kg
- Gesamt-Außendurchmesser (Da)
- 311 mm
- Gesamt-Innendurchmesser (di)
- 215,9 mm215.9 mm
- Catalog diameter Di (Di)
- 264,6 mm264.6 mm
- Catalog diameter da (da)
- 263,4 mm263.4 mm
- Gesamthöhe (H)
- 25,4 mm25.4 mm
- Inner height (h)
- 25,4 mm25.4 mm
Befestigung
- Lochkreis Außenring (La)
- 295,3 mm295.3 mm
- Lochkreis Innenring (Li)
- 231,8 mm231.8 mm
- Montagebohrungen am Außenring (na)
- 12
- Montagebohrungen am Innenring (ni)
- 12
- Gemeinsamer Montagebohrungsdurchmesser (dB)
- 8,7 mm8.7 mm
- Counterbore diameter (ds)
- 13,7 mm13.7 mm
- Counterbore depth (ts)
- 8,6 mm8.6 mm
MERYDOM VERIFIZIERTE SPEZIFIKATION
MERYDOM werkseitig verifiziert · Rev. Rev 1.0Produktspezifikationen
MERYDOM Produktidentität, Zertifizierung, Werkstoffe und Maßdaten des zertifizierten Ersatzprodukts.
| Technischer Parameter | Verifizierter MERYDOM Produktwert |
|---|---|
| MERYDOM zertifiziertes Produkt | |
| Produktmarke | MERYDOM |
| MERYDOM Modell | XU 080264 |
| Zertifiziert austauschbar mit | INA XU 080264 |
| Werksverifizierung | Stufe 3 · Technisch verifiziert |
| Freigegebene Zeichnungsrevision | Rev 1.0 |
| Geprüft von | MERYDOM Technikabteilung |
| Zertifizierungsdatum | 2026-08-17 |
| Werkstoffe | |
| Optionen für Ringwerkstoff | 42CrMo / 50Mn |
| Dichtungswerkstoff | NBR · Nitrilkautschuk |
| Optionen für Distanzstückwerkstoff | Technisches Nylon / Messing |
| Identifikation | |
| Referenzmarke | INA |
| Serie | XU Serie |
| Referenzmodell | XU 080264 |
| Maßsystem | Metrisch |
| Lagerkonstruktion | Kreuzrollenlager |
| Verzahnungsart | Unverzahnt |
| Abmessungen | |
| Mass (Mass) | 6,9 kg6.9 kg |
| Gesamt-Außendurchmesser (Da) | 311 mm |
| Gesamt-Innendurchmesser (di) | 215,9 mm215.9 mm |
| Catalog diameter Di (Di) | 264,6 mm264.6 mm |
| Catalog diameter da (da) | 263,4 mm263.4 mm |
| Gesamthöhe (H) | 25,4 mm25.4 mm |
| Inner height (h) | 25,4 mm25.4 mm |
| Befestigung | |
| Lochkreis Außenring (La) | 295,3 mm295.3 mm |
| Lochkreis Innenring (Li) | 231,8 mm231.8 mm |
| Montagebohrungen am Außenring (na) | 12 |
| Montagebohrungen am Innenring (ni) | 12 |
| Gemeinsamer Montagebohrungsdurchmesser (dB) | 8,7 mm8.7 mm |
| Counterbore diameter (ds) | 13,7 mm13.7 mm |
| Counterbore depth (ts) | 8,6 mm8.6 mm |
| Tragzahlen | |
| Basic dynamic radial load rating (Cr) | 54 kN |
| Basic static radial load rating (C0r) | 57 kN |
| Preload (Preload) | 0 incl. 0,02 mm |
| Maximum permissible radial load (Fr perm) | 21 kN |
| Basic dynamic axial load rating (Ca) | 85 kN |
| Basic static axial load rating (C0a) | 117 kN |
| Radial clearance (Radial clearance) | Clearance-free mm |
| Axial tilting clearance (Axial tilting clearance) | Clearance-free mm |
Stufe 3 · Durch MERYDOM Technik verifiziertAm 2026-08-17 durch MERYDOM Technikabteilung verifiziert.
SERIEN-TRAGFÄHIGKEIT

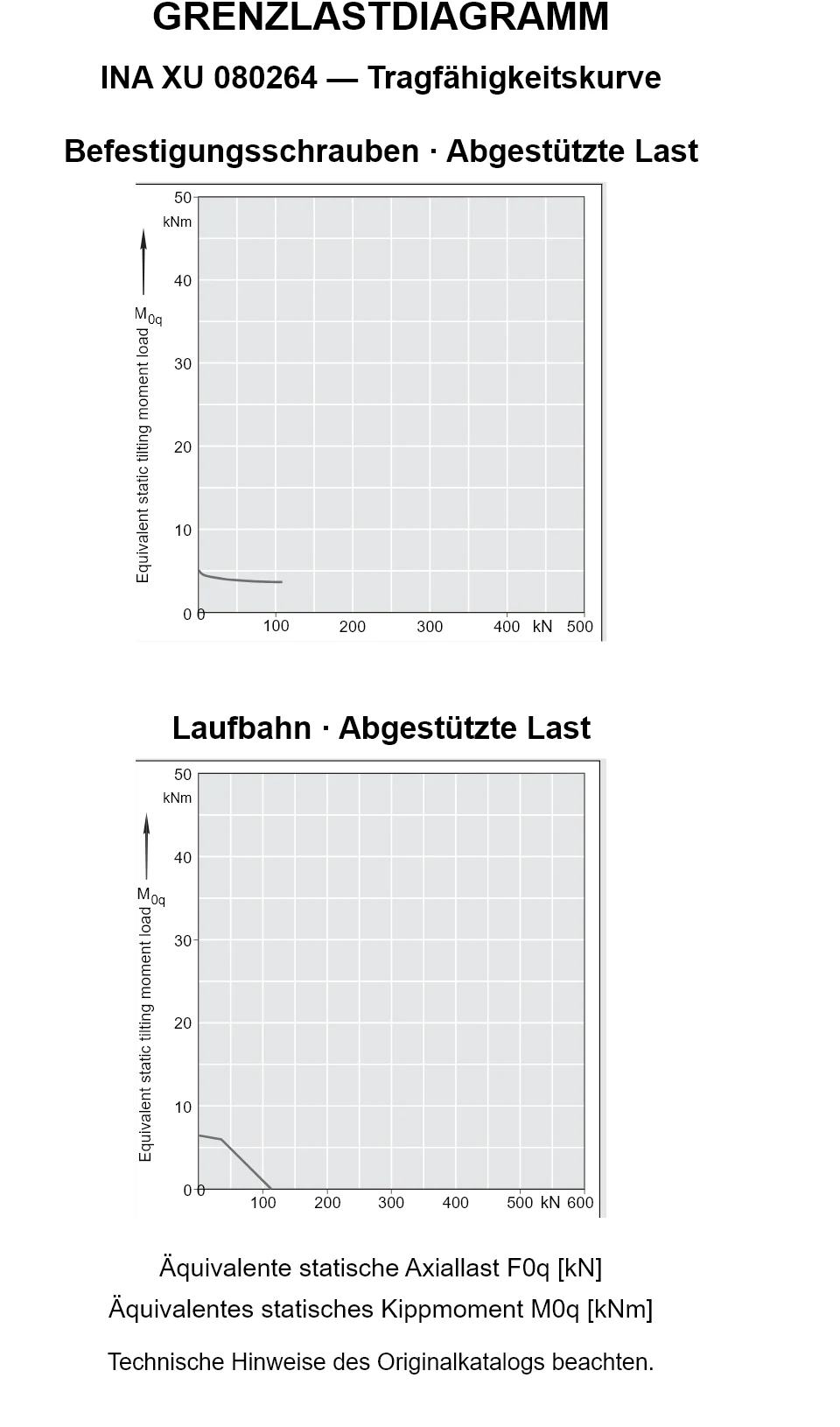

Traglastdiagramm der Serie XU
Verwenden Sie die Modellbezeichnung in der Kataloglegende als erste Referenz für Moment- und Axialtragfähigkeit.
Technischer Auswahlhinweis
Dieses Katalogdiagramm dient der Vorauswahl. Die endgültige MERYDOM Anwendungsfreigabe muss auch Befestigungssteifigkeit, Schraubentragfähigkeit, Lastzyklus, Schmierung und Betriebsbedingungen berücksichtigen.
MERYDOM ENGINEERING
Werkseitig verifizierte Ersatzkonstruktion
Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.
MERYDOM Ausführung
- Ringwerkstoffoptionen 42CrMo oder 50Mn
- Dichtungssystem aus NBR-Nitrilkautschuk
- Distanzstückoptionen aus technischem Nylon oder Messing
Werksdokumentation
- Technische Verifizierung durch die MERYDOM Technikabteilung
- Standardmäßig freigegebene Zeichnungsrevision 1.0
- Verifizierungsdatum mit dem Datenimport verknüpft
Anwendungsbestätigung
- Auflageebenheit, Schraubengüte und Vorspannung bestätigen
- Einwirkende Lasten, Lastzyklus und Schmierung prüfen
- Temperatur-, Umgebungs- und Einbaubedingungen bestätigen
