Intercambiabilità certificata
- Sigla modello e ingombro di installazione corrispondenti
- Interfacce fori e circonferenze bulloni verificate
- Dentatura corrispondente alla configurazione di riferimento

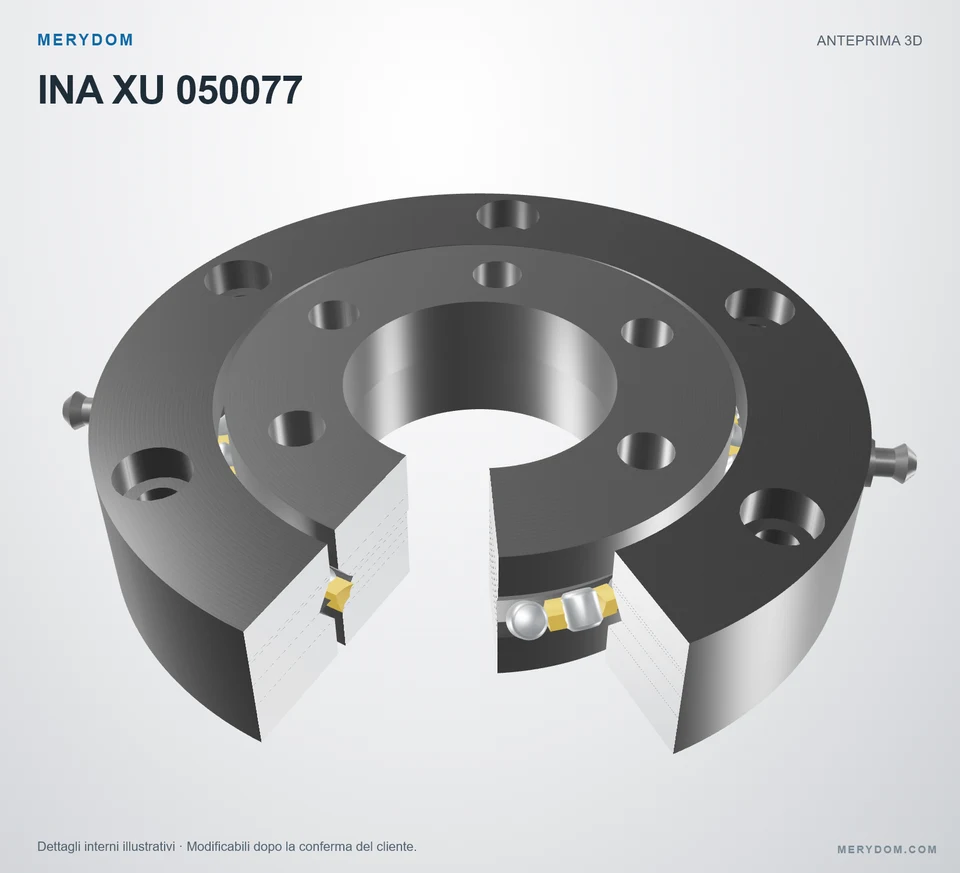

Cuscinetto di rotazione sostitutivo per INA XU 050077
Verificato di livello 3Cuscinetto di rotazione prodotto da MERYDOM e verificato per l’intercambiabilità con INA XU 050077. Questo cuscinetto MERYDOM è stato verificato rispetto a ingombro, interfacce di montaggio, dentatura e specifica materiali pubblicati per l’uso sostitutivo.
Modello di riferimento: INA XU 050077. Serie: Xu. Struttura del cuscinetto: Rulli incrociati. Configurazione dentatura: Senza dentatura.
MARCHIO MERYDOM · SOSTITUZIONE CERTIFICATADati prodotto certificatiVedi specifiche complete ↓ Garanzia di fabbrica
XU 050077
Cuscinetto di rotazione prodotto da MERYDOM e verificato per l’intercambiabilità con INA XU 050077.
- Overall OD (Do)
- 112 mm
- Overall ID (di)
- 40 mm
- Altezza totale
- 22 mm
- Configurazione dentatura
- Senza dentatura
- Fori di fissaggio
- 6 / 6 esterno / interno
- Design del cuscinetto
- Rulli incrociati
Verificato da MERYDOMLivello 3 · Registro di verifica tecnica
- Intercambiabilità dimensionale verificata
- Materiali controllati da MERYDOM
- Documentazione di fabbrica disponibile

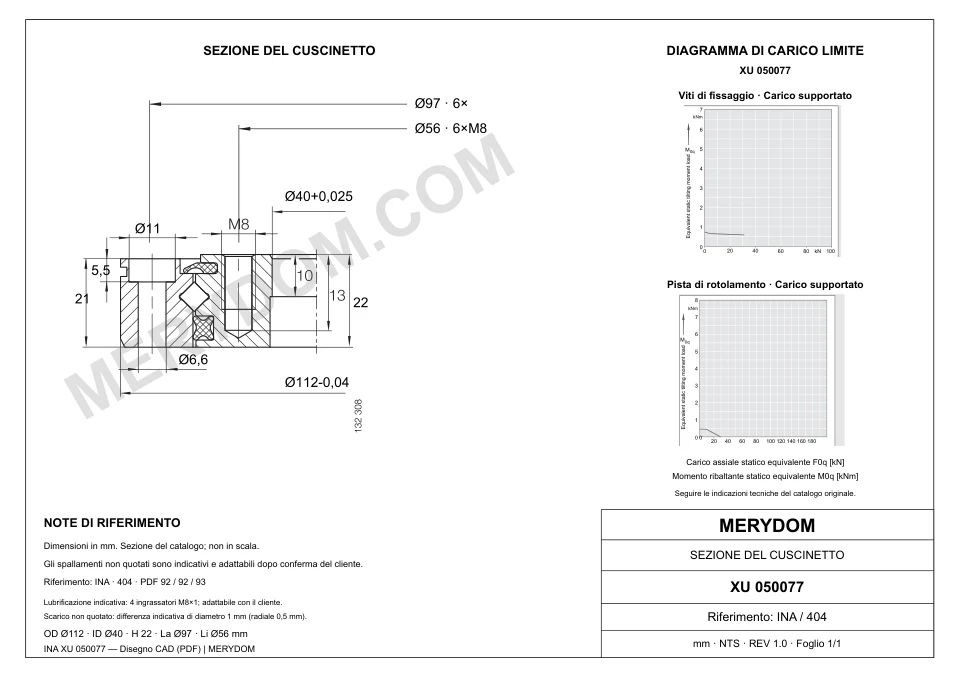

DIMENSIONI DEL PRODOTTO
Vedi specifiche complete ↓Dimensioni e interfacce pubblicate
Qui sono riportati tutti i valori disponibili di dimensioni, interfacce di montaggio e dentatura nell’unità originale pubblicata.
Dimensioni
- Massaa (Massaa)
- 1,4 kg
- Diametro esterno totale (Da)
- 112 mm
- Diametro interno totale (di)
- 40 mm
- Diametro di catalogo Di (Di)
- 77,5 mm
- Diametro di catalogo da (da)
- 74 mm
- Altezza totale (H)
- 22 mm
- Altezza interna (h)
- 21 mm
Montaggio
- Circonferenza bulloni anello esterno (La)
- 97 mm
- Circonferenza bulloni anello interno (Li)
- 56 mm
- Fori di montaggio anello esterno (na)
- 6
- Fori di montaggio anello interno (ni)
- 6
- Diametro comune dei fori di montaggio (dB)
- 6,6 mm
- Diametro della lamatura (ds)
- 11 mm
- Profondità della lamatura (ts)
- 5,5 mm
SPECIFICA CERTIFICATA MERYDOM
Verificato in fabbrica da MERYDOM · Registro controllatoSpecifiche del cuscinetto di rotazione INA XU 050077
Identità del prodotto MERYDOM, certificazione, materiali e dati dimensionali della sostituzione certificata.
| Parametro tecnico | Valore prodotto certificato MERYDOM |
|---|---|
| Prodotto certificato MERYDOM | |
| Marca prodotto | MERYDOM |
| Modello MERYDOM | XU 050077 |
| Certificato intercambiabile con | INA XU 050077 |
| Verifica di fabbrica | Livello 3 · Verificato da ingegneria |
| Verificato da | Reparto tecnico MERYDOM |
| Metadati di verifica | Registro interno controllato; data e revisione del disegno non sono pubblicate. |
| Materiali | |
| Opzioni configurabili del materiale degli anelli | 42CrMo / 50Mn |
| Materiale tenuta | NBR · Gomma nitrilica |
| Opzioni configurabili del materiale del distanziatore | Nylon tecnico / Ottone |
| Identificazione | |
| Marchio di riferimento | INA |
| Serie | Xu Serie |
| Modello di riferimento | XU 050077 |
| Sistema di misura | Metricoo |
| Struttura del cuscinetto | Rulli incrociati |
| Configurazione dentatura | Senza dentatura |
| Dimensioni | |
| Massaa (Massaa) | 1,4 kg |
| Diametro esterno totale (Da) | 112 mm |
| Diametro interno totale (di) | 40 mm |
| Diametro di catalogo Di (Di) | 77,5 mm |
| Diametro di catalogo da (da) | 74 mm |
| Altezza totale (H) | 22 mm |
| Altezza interna (h) | 21 mm |
| Montaggio | |
| Circonferenza bulloni anello esterno (La) | 97 mm |
| Circonferenza bulloni anello interno (Li) | 56 mm |
| Fori di montaggio anello esterno (na) | 6 |
| Fori di montaggio anello interno (ni) | 6 |
| Diametro comune dei fori di montaggio (dB) | 6,6 mm |
| Diametro della lamatura (ds) | 11 mm |
| Profondità della lamatura (ts) | 5,5 mm |
| Capacità di carico | |
| Carico radiale massimo ammissibile (Fr perm) | 5,8 kN |
| Capacità di carico assiale dinamica di base (Ca) | 22,4 kN |
| Capacità di carico assiale statica di base (C0a) | 29 kN |
| Capacità di carico radiale dinamica di base (Cr) | 14,3 kN |
| Capacità di carico radiale statica di base (C0r) | 14,2 kN |
| Precarico (Precarico) | 0,005 incl. 0,008 mm |
Livello 3 · Verificato dall’ufficio tecnico MERYDOMVerificato da Reparto tecnico MERYDOM. La data della prova e la revisione del disegno non sono pubblicate.

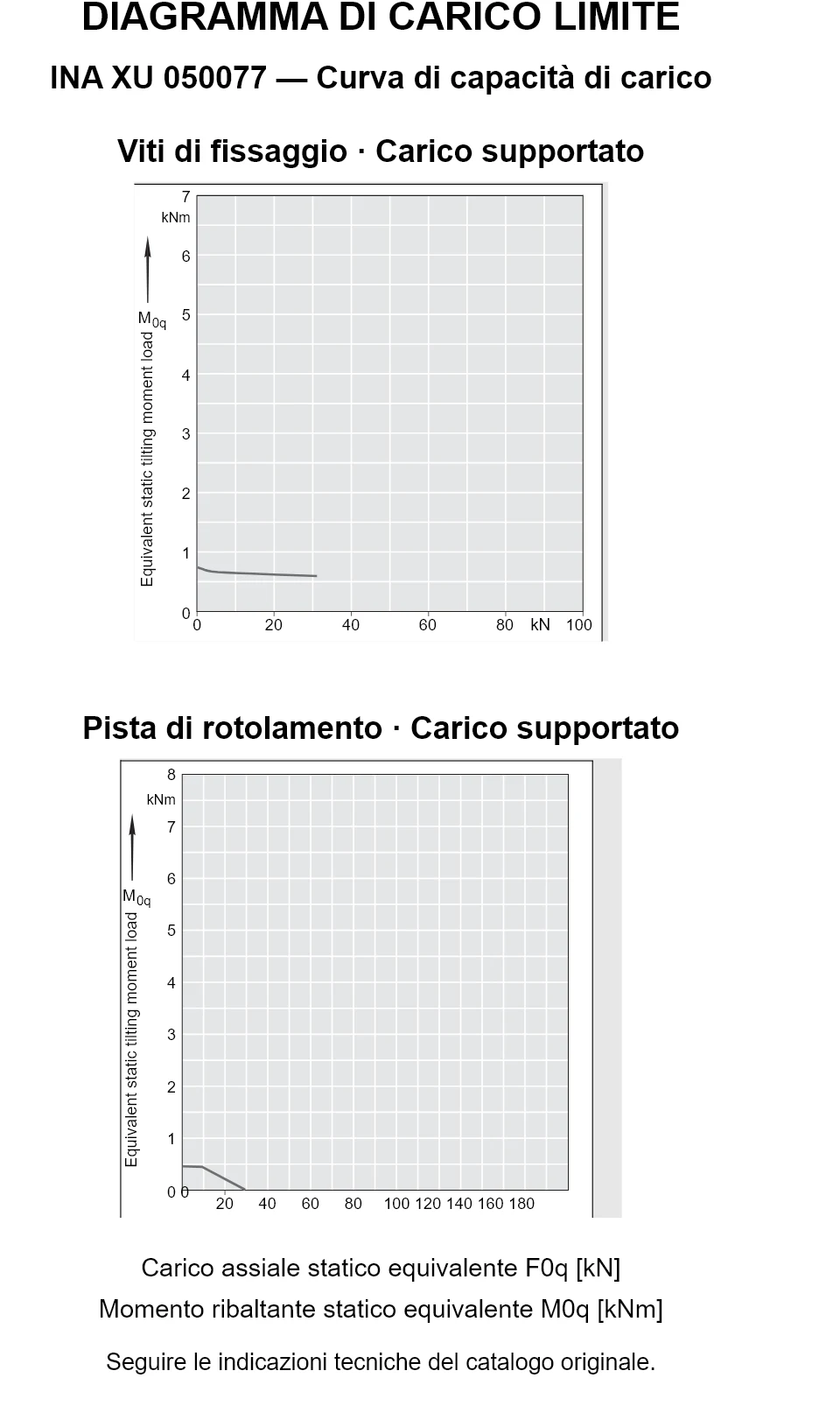

INA XU 050077 — Curva di capacità di carico
INA XU 050077 — Curva di capacità di carico
INA XU 050077 — Curva di capacità di carico. Seguire le indicazioni tecniche del catalogo originale.
Nota di selezione tecnica
Questo diagramma è un ausilio di preselezione. L’approvazione finale MERYDOM deve considerare anche rigidezza del montaggio, capacità dei bulloni, ciclo di lavoro, lubrificazione e condizioni operative.
INGEGNERIA MERYDOM
Ricambio MERYDOM per INA XU 050077
Questo cuscinetto MERYDOM è stato verificato rispetto a ingombro, interfacce di montaggio, dentatura e specifica materiali pubblicati per l’uso sostitutivo.
Costruzione MERYDOM
- Opzioni configurabili del materiale degli anelli 42CrMo o 50Mn
- Sistema di tenuta in gomma nitrilica NBR
- Opzioni configurabili del distanziatore in nylon tecnico o ottone
Documentazione di fabbrica
- Verifica del reparto tecnico MERYDOM
- Le prove di verifica sono conservate nel registro interno controllato
- La revisione del disegno e il pacchetto documentale finale sono confermati con l’offerta
Conferma applicazione
- Confermare planarità del supporto, classe e precarico bulloni
- Verificare carichi applicati, ciclo di lavoro e lubrificazione
- Confermare temperatura, ambiente e condizioni di installazione
NOTA LEGALE E TECNICA
Certificazione indipendente del ricambio
- MERYDOM è il produttore e il soggetto certificatore del prodotto MERYDOM mostrato in questa pagina.
- Marchi e codici modello di terzi restano di proprietà dei rispettivi titolari e sono usati solo per identificare il riferimento di intercambiabilità previsto.
- MERYDOM è un produttore indipendente e non è affiliato, approvato o sponsorizzato dall’OEM indicato.
- La dichiarazione di intercambiabilità vale per la sigla corrispondente e l’ambito di verifica pubblicato; l’idoneità dipende da carichi, ciclo, installazione, lubrificazione e ambiente.
- L’offerta approvata, il disegno di produzione e l’accordo tecnico contrattuale regolano il prodotto finale fornito.
SUPPORTO RICAMBI MERYDOM
Richiedi prezzo e consegnaPronto per prezzo, consegna e conferma applicativa?
Send the required quantity and operating conditions. MERYDOM will confirm the supply configuration, documentation package and delivery schedule for model XU 050077.
