MERYDOM XU 050077
Level 3 verifiziertVon MERYDOM werkseitig für den Austausch verifiziert mit INA XU 050077. Das MERYDOM Produkt verwendet dieselbe Modellbezeichnung zur direkten Zuordnung.
MERYDOM MARKE · ZERTIFIZIERTES ERSATZPRODUKTVerifizierte ProduktdatenVollständige Spezifikationen ansehen ↓ Werkssicherheit

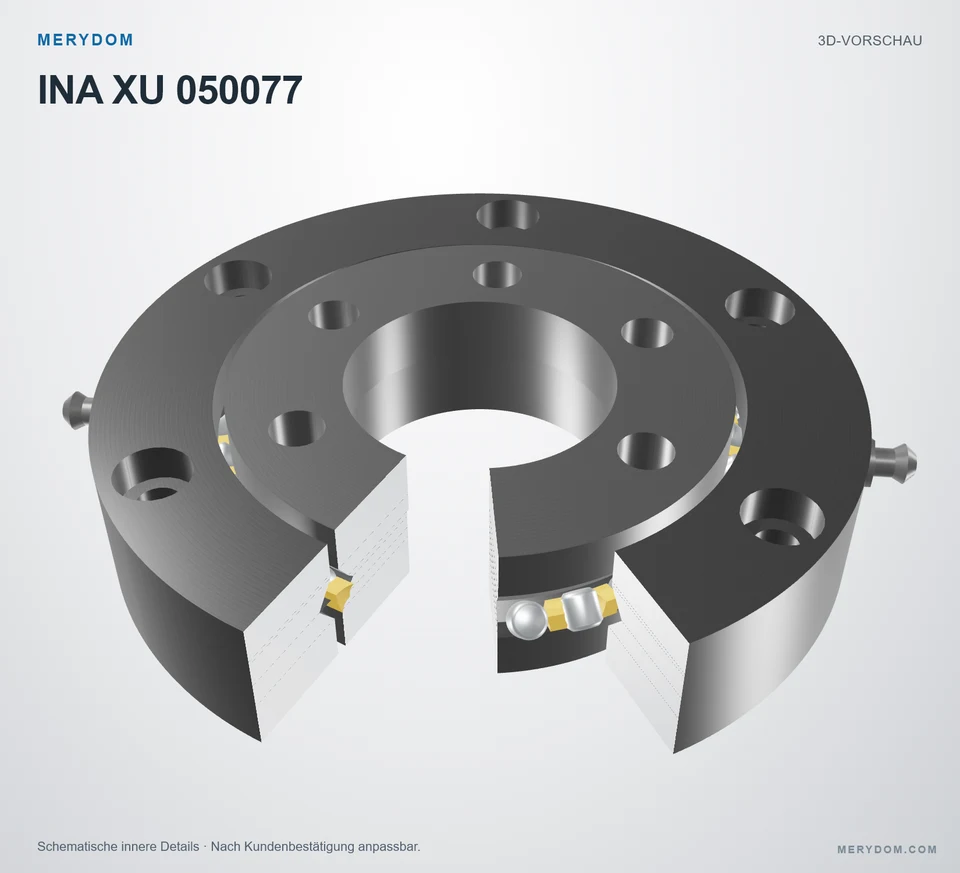

XU 050077
MERYDOM verifiziertTechnische Verifizierung · Rev Rev 1.0Von MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit INA XU 050077.
- Overall OD (Do)
- 112 mm
- Overall ID (di)
- 40 mm
- Gesamthöhe
- 22 mm
- Verzahnungsart
- Unverzahnt
- Befestigungsbohrungen
- 6 / 6 außen / innen
- Lagerbauart
- Kreuzrollenlager
- Verifizierte Maßaustauschbarkeit
- MERYDOM kontrollierte Werkstoffe
- Werksdokumentation verfügbar

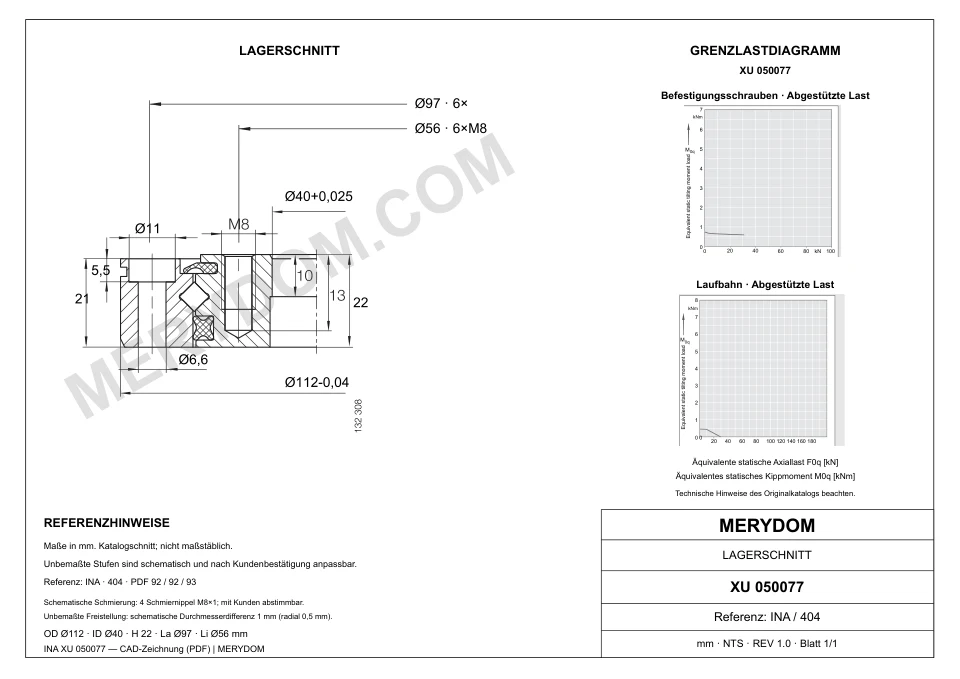

PRODUKTABMESSUNGEN
Vollständige Spezifikationen ansehen ↓Veröffentlichte Abmessungen und Schnittstellen
Alle verfügbaren Katalogmaße, Befestigungsschnittstellen und Verzahnungswerte werden hier in der veröffentlichten Originaleinheit gezeigt.
Abmessungen
- Mass (Mass)
- 1,4 kg1.4 kg
- Gesamt-Außendurchmesser (Da)
- 112 mm
- Gesamt-Innendurchmesser (di)
- 40 mm
- Catalog diameter Di (Di)
- 77,5 mm77.5 mm
- Catalog diameter da (da)
- 74 mm
- Gesamthöhe (H)
- 22 mm
- Inner height (h)
- 21 mm
Befestigung
- Lochkreis Außenring (La)
- 97 mm
- Lochkreis Innenring (Li)
- 56 mm
- Montagebohrungen am Außenring (na)
- 6
- Montagebohrungen am Innenring (ni)
- 6
- Gemeinsamer Montagebohrungsdurchmesser (dB)
- 6,6 mm6.6 mm
- Counterbore diameter (ds)
- 11 mm
- Counterbore depth (ts)
- 5,5 mm5.5 mm
MERYDOM VERIFIZIERTE SPEZIFIKATION
MERYDOM werkseitig verifiziert · Rev. Rev 1.0Produktspezifikationen
MERYDOM Produktidentität, Zertifizierung, Werkstoffe und Maßdaten des zertifizierten Ersatzprodukts.
| Technischer Parameter | Verifizierter MERYDOM Produktwert |
|---|---|
| MERYDOM zertifiziertes Produkt | |
| Produktmarke | MERYDOM |
| MERYDOM Modell | XU 050077 |
| Zertifiziert austauschbar mit | INA XU 050077 |
| Werksverifizierung | Stufe 3 · Technisch verifiziert |
| Freigegebene Zeichnungsrevision | Rev 1.0 |
| Geprüft von | MERYDOM Technikabteilung |
| Zertifizierungsdatum | 2026-08-17 |
| Werkstoffe | |
| Optionen für Ringwerkstoff | 42CrMo / 50Mn |
| Dichtungswerkstoff | NBR · Nitrilkautschuk |
| Optionen für Distanzstückwerkstoff | Technisches Nylon / Messing |
| Identifikation | |
| Referenzmarke | INA |
| Serie | XU Serie |
| Referenzmodell | XU 050077 |
| Maßsystem | Metrisch |
| Lagerkonstruktion | Kreuzrollenlager |
| Verzahnungsart | Unverzahnt |
| Abmessungen | |
| Mass (Mass) | 1,4 kg1.4 kg |
| Gesamt-Außendurchmesser (Da) | 112 mm |
| Gesamt-Innendurchmesser (di) | 40 mm |
| Catalog diameter Di (Di) | 77,5 mm77.5 mm |
| Catalog diameter da (da) | 74 mm |
| Gesamthöhe (H) | 22 mm |
| Inner height (h) | 21 mm |
| Befestigung | |
| Lochkreis Außenring (La) | 97 mm |
| Lochkreis Innenring (Li) | 56 mm |
| Montagebohrungen am Außenring (na) | 6 |
| Montagebohrungen am Innenring (ni) | 6 |
| Gemeinsamer Montagebohrungsdurchmesser (dB) | 6,6 mm6.6 mm |
| Counterbore diameter (ds) | 11 mm |
| Counterbore depth (ts) | 5,5 mm5.5 mm |
| Tragzahlen | |
| Maximum permissible radial load (Fr perm) | 5,8 kN5.8 kN |
| Basic dynamic axial load rating (Ca) | 22,4 kN22.4 kN |
| Basic static axial load rating (C0a) | 29 kN |
| Basic dynamic radial load rating (Cr) | 14,3 kN14.3 kN |
| Basic static radial load rating (C0r) | 14,2 kN14.2 kN |
| Preload (Preload) | 0,005 incl. 0,008 mm |
Stufe 3 · Durch MERYDOM Technik verifiziertAm 2026-08-17 durch MERYDOM Technikabteilung verifiziert.
SERIEN-TRAGFÄHIGKEIT

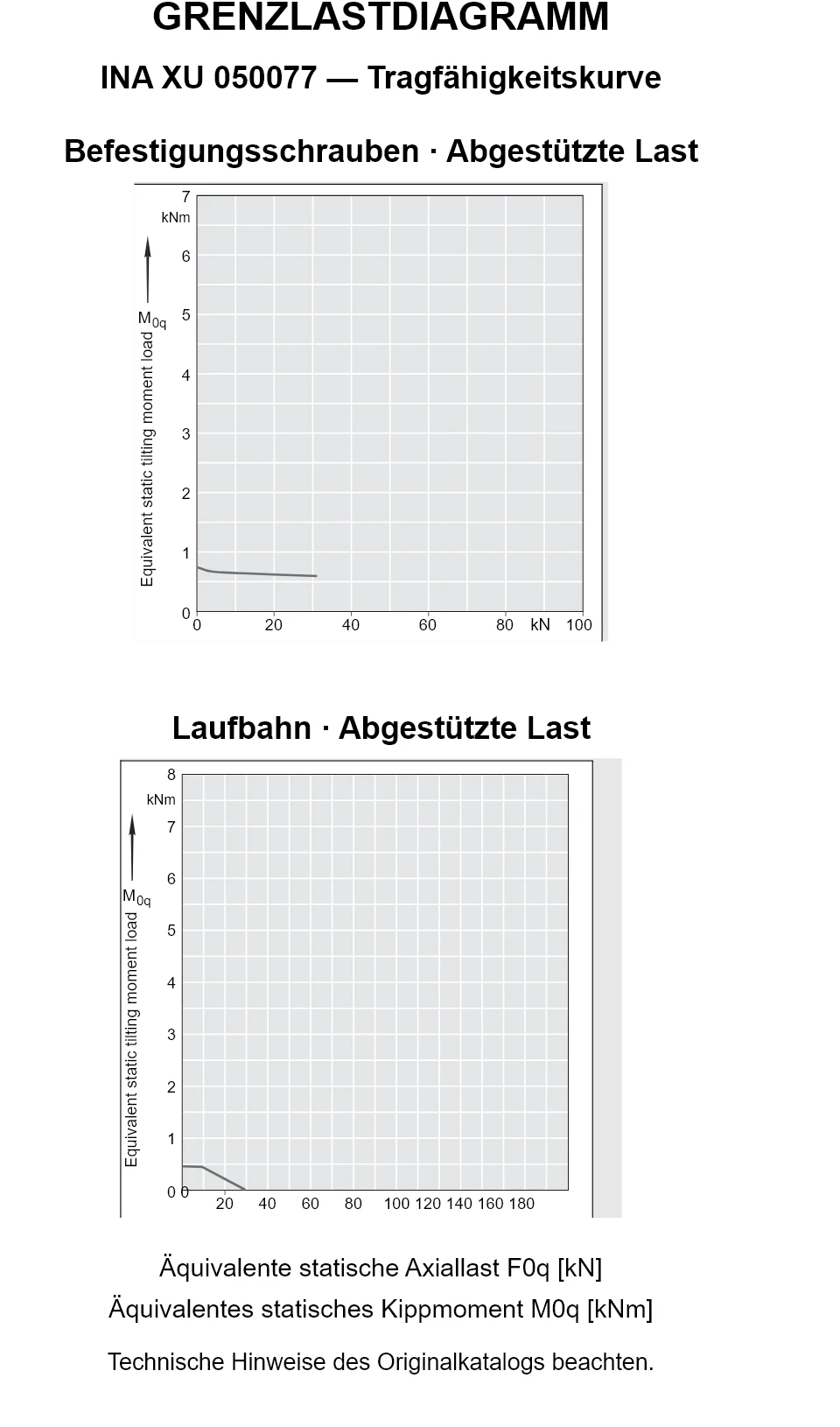

Traglastdiagramm der Serie XU
Verwenden Sie die Modellbezeichnung in der Kataloglegende als erste Referenz für Moment- und Axialtragfähigkeit.
Technischer Auswahlhinweis
Dieses Katalogdiagramm dient der Vorauswahl. Die endgültige MERYDOM Anwendungsfreigabe muss auch Befestigungssteifigkeit, Schraubentragfähigkeit, Lastzyklus, Schmierung und Betriebsbedingungen berücksichtigen.
MERYDOM ENGINEERING
Werkseitig verifizierte Ersatzkonstruktion
Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.
MERYDOM Ausführung
- Ringwerkstoffoptionen 42CrMo oder 50Mn
- Dichtungssystem aus NBR-Nitrilkautschuk
- Distanzstückoptionen aus technischem Nylon oder Messing
Werksdokumentation
- Technische Verifizierung durch die MERYDOM Technikabteilung
- Standardmäßig freigegebene Zeichnungsrevision 1.0
- Verifizierungsdatum mit dem Datenimport verknüpft
Anwendungsbestätigung
- Auflageebenheit, Schraubengüte und Vorspannung bestätigen
- Einwirkende Lasten, Lastzyklus und Schmierung prüfen
- Temperatur-, Umgebungs- und Einbaubedingungen bestätigen
RECHTLICHER UND TECHNISCHER HINWEIS
Unabhängige Ersatzprodukt-Verifizierung
- MERYDOM ist Hersteller und verifizierende Stelle des auf dieser Seite dargestellten MERYDOM Produkts.
- Marken und Modellnummern Dritter bleiben Eigentum der jeweiligen Inhaber und dienen ausschließlich zur Kennzeichnung der vorgesehenen Austauschreferenz.
- MERYDOM ist ein unabhängiger Hersteller und weder mit dem genannten OEM verbunden noch von ihm unterstützt oder gesponsert.
- Die Austauschbarkeitserklärung gilt für die übereinstimmende Modellbezeichnung und den veröffentlichten Prüfumfang; die Anwendungseignung hängt weiterhin von Lasten, Lastzyklus, Einbau, Schmierung und Betriebsumgebung ab.
- Das freigegebene Angebot, die Fertigungszeichnung und die vertragliche technische Vereinbarung bestimmen das endgültig gelieferte Produkt.
MERYDOM ERSATZPRODUKT-SUPPORT
Preis und Lieferzeit anfragenBereit für Preis-, Liefer- und Anwendungsbestätigung?
Send the required quantity and operating conditions. MERYDOM will confirm the supply configuration, documentation package and delivery schedule for model XU 050077.
