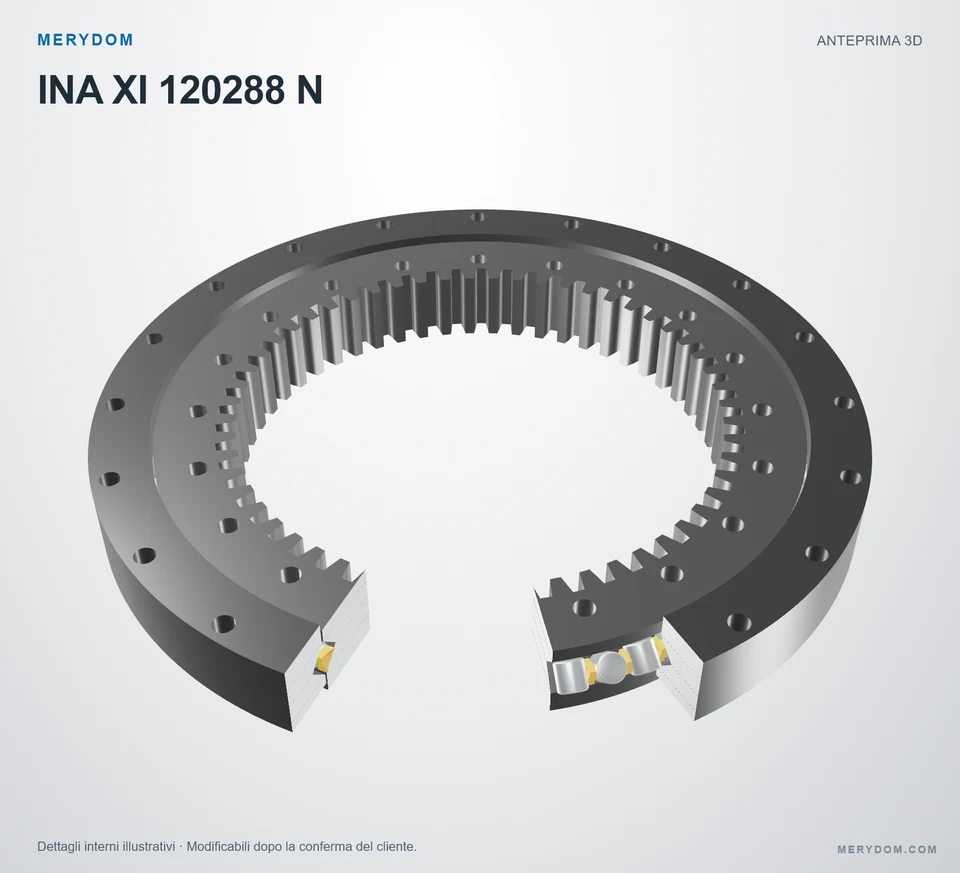

Cuscinetto di rotazione sostitutivo per INA XI 120288 N
Verificato di livello 3Cuscinetto di rotazione prodotto da MERYDOM e verificato per l’intercambiabilità con INA XI 120288 N. Questo cuscinetto MERYDOM è stato verificato rispetto a ingombro, interfacce di montaggio, dentatura e specifica materiali pubblicati per l’uso sostitutivo.
Modello di riferimento: INA XI 120288 N. Serie: Xi. Struttura del cuscinetto: Rulli incrociati. Configurazione dentatura: Dentatura interna.
MARCHIO MERYDOM · SOSTITUZIONE CERTIFICATADati prodotto certificatiVedi specifiche complete ↓ Garanzia di fabbrica
XI 120288 N
Cuscinetto di rotazione prodotto da MERYDOM e verificato per l’intercambiabilità con INA XI 120288 N.
- Overall OD (Do)
- 340 mm
- Overall ID (di)
- 216 mm
- Altezza totale
- 38 mm
- Configurazione dentatura
- Dentatura interna
- Fori di fissaggio
- 20 / 20 esterno / interno
- Design del cuscinetto
- Rulli incrociati
Verificato da MERYDOMLivello 3 · Registro di verifica tecnica
- Intercambiabilità dimensionale verificata
- Materiali controllati da MERYDOM
- Documentazione di fabbrica disponibile

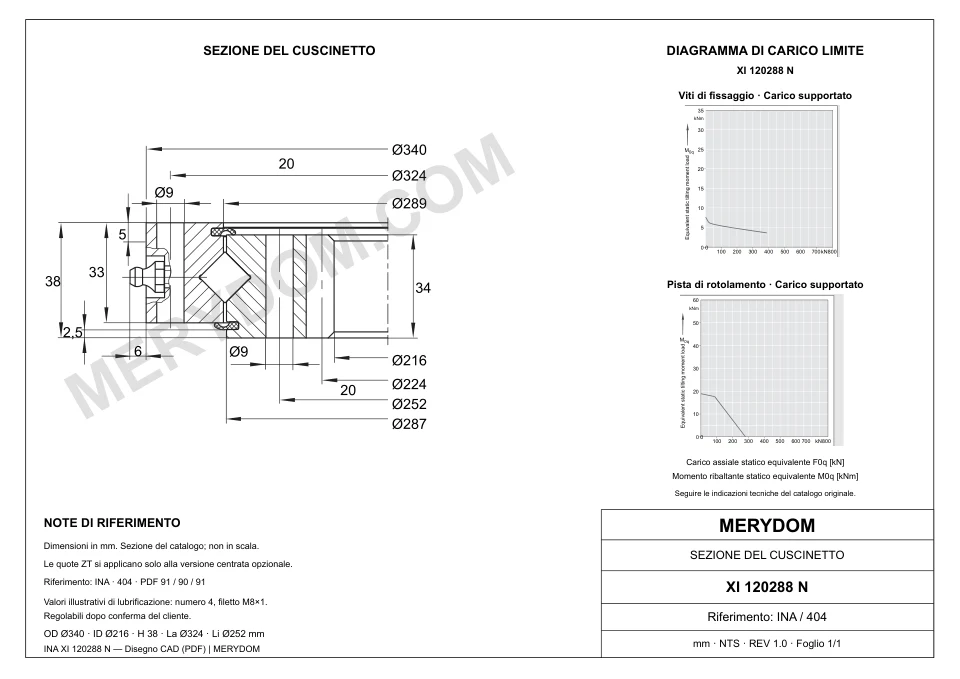

DIMENSIONI DEL PRODOTTO
Vedi specifiche complete ↓Dimensioni e interfacce pubblicate
Qui sono riportati tutti i valori disponibili di dimensioni, interfacce di montaggio e dentatura nell’unità originale pubblicata.
Dimensioni
- Massaa (Massaa)
- 12 kg
- Diametro esterno totale (Da)
- 340 mm
- Diametro di centraggio esterno (DaZT)
- 338 mm
- Diametro interno totale (di)
- 216 mm
- Diametro di catalogo Di (Di)
- 289 mm
- Diametro di catalogo da (da)
- 287 mm
- Diametro di centraggio da catalogo daZT (daZT)
- 285 mm
- Altezza totale (H)
- 38 mm
- Altezza interna (h)
- 33 mm
- Lunghezza di centraggio esterna (T)
- 5 mm
- Lunghezza di centraggio interna (t)
- 2,5 mm
- Quota massima u (u)
- 6 mm
Montaggio
- Circonferenza bulloni anello esterno (La)
- 324 mm
- Circonferenza bulloni anello interno (Li)
- 252 mm
- Fori di montaggio anello esterno (na)
- 20
- Fori di montaggio anello interno (ni)
- 20
- Diametro comune dei fori di montaggio (dB)
- 9 mm
Dentatura
- Diametro primitivo dentatura (d0)
- 224 mm
- Modulo della dentatura (m)
- 4 mm
- Numero di denti (z)
- 56
- Larghezza della dentatura (b)
- 34 mm
SPECIFICA CERTIFICATA MERYDOM
Verificato in fabbrica da MERYDOM · Registro controllatoSpecifiche del cuscinetto di rotazione INA XI 120288 N
Identità del prodotto MERYDOM, certificazione, materiali e dati dimensionali della sostituzione certificata.
| Parametro tecnico | Valore prodotto certificato MERYDOM |
|---|---|
| Prodotto certificato MERYDOM | |
| Marca prodotto | MERYDOM |
| Modello MERYDOM | XI 120288 N |
| Certificato intercambiabile con | INA XI 120288 N |
| Verifica di fabbrica | Livello 3 · Verificato da ingegneria |
| Verificato da | Reparto tecnico MERYDOM |
| Metadati di verifica | Registro interno controllato; data e revisione del disegno non sono pubblicate. |
| Materiali | |
| Opzioni configurabili del materiale degli anelli | 42CrMo / 50Mn |
| Materiale tenuta | NBR · Gomma nitrilica |
| Opzioni configurabili del materiale del distanziatore | Nylon tecnico / Ottone |
| Identificazione | |
| Marchio di riferimento | INA |
| Serie | Xi Serie |
| Modello di riferimento | XI 120288 N |
| Sistema di misura | Metricoo |
| Struttura del cuscinetto | Rulli incrociati |
| Configurazione dentatura | Dentatura interna |
| Dimensioni | |
| Massaa (Massaa) | 12 kg |
| Diametro esterno totale (Da) | 340 mm |
| Diametro di centraggio esterno (DaZT) | 338 mm |
| Diametro interno totale (di) | 216 mm |
| Diametro di catalogo Di (Di) | 289 mm |
| Diametro di catalogo da (da) | 287 mm |
| Diametro di centraggio da catalogo daZT (daZT) | 285 mm |
| Altezza totale (H) | 38 mm |
| Altezza interna (h) | 33 mm |
| Lunghezza di centraggio esterna (T) | 5 mm |
| Lunghezza di centraggio interna (t) | 2,5 mm |
| Quota massima u (u) | 6 mm |
| Montaggio | |
| Circonferenza bulloni anello esterno (La) | 324 mm |
| Circonferenza bulloni anello interno (Li) | 252 mm |
| Fori di montaggio anello esterno (na) | 20 |
| Fori di montaggio anello interno (ni) | 20 |
| Diametro comune dei fori di montaggio (dB) | 9 mm |
| Dentatura | |
| Diametro primitivo dentatura (d0) | 224 mm |
| Modulo della dentatura (m) | 4 mm |
| Numero di denti (z) | 56 |
| Larghezza della dentatura (b) | 34 mm |
| Capacità di carico | |
| Carico radiale massimo ammissibile (Fr perm) | 35 kN |
| Forza normale sul dente (Fznorm) | 12,3 kN |
| Forza massima sul dente (Fzmax) | 17,8 kN |
| Capacità di carico assiale dinamica di base (Ca) | 150 kN |
| Capacità di carico assiale statica di base (C0a) | 290 kN |
| Capacità di carico radiale dinamica di base (Cr) | 95 kN |
| Capacità di carico radiale statica di base (C0r) | 141 kN |
| Precarico (Precarico) | 0 incl. 0,02 mm |
Livello 3 · Verificato dall’ufficio tecnico MERYDOMVerificato da Reparto tecnico MERYDOM. La data della prova e la revisione del disegno non sono pubblicate.

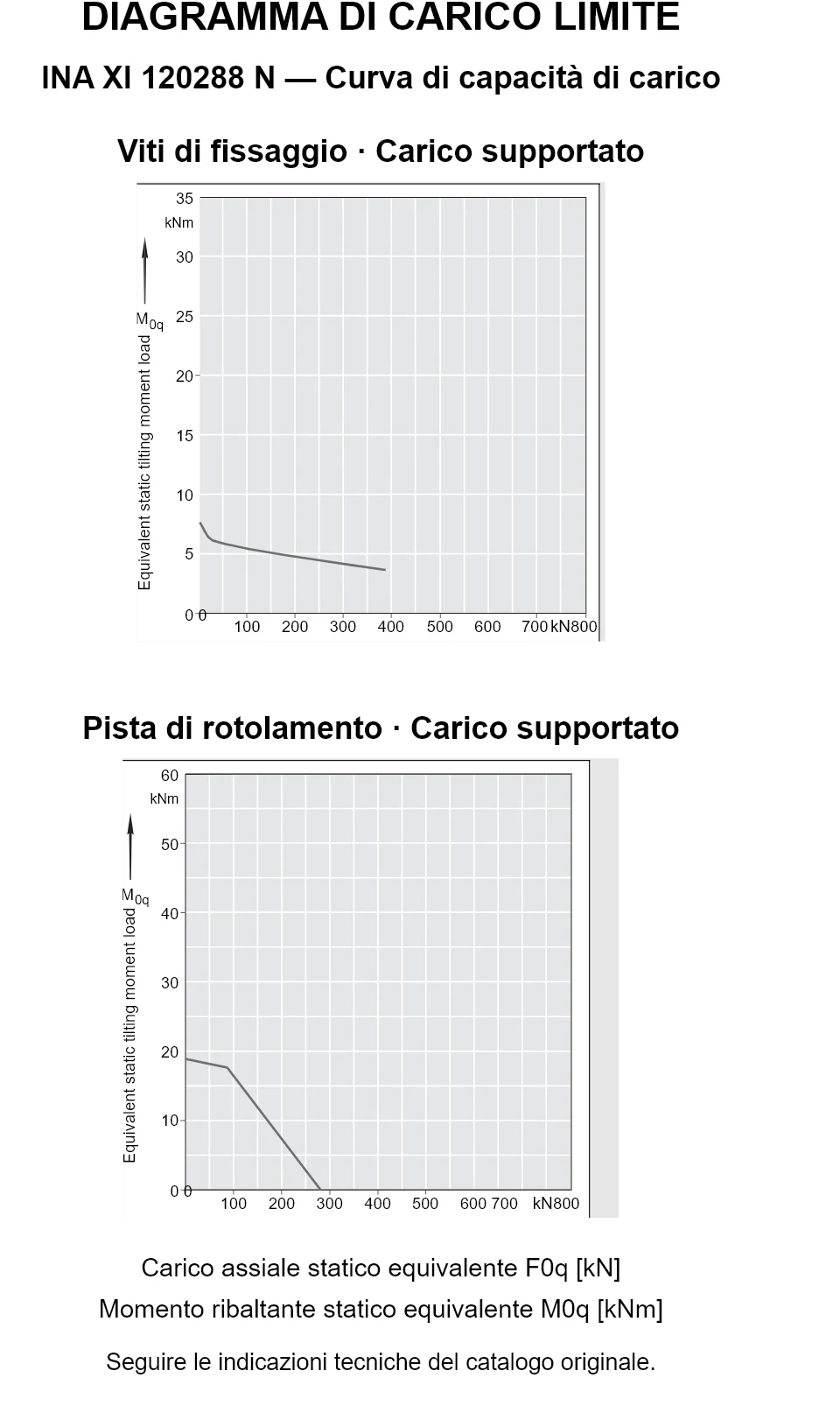

INA XI 120288 N — Curva di capacità di carico
INA XI 120288 N — Curva di capacità di carico
INA XI 120288 N — Curva di capacità di carico. Seguire le indicazioni tecniche del catalogo originale.
Nota di selezione tecnica
Questo diagramma è un ausilio di preselezione. L’approvazione finale MERYDOM deve considerare anche rigidezza del montaggio, capacità dei bulloni, ciclo di lavoro, lubrificazione e condizioni operative.
INGEGNERIA MERYDOM
Ricambio MERYDOM per INA XI 120288 N
Questo cuscinetto MERYDOM è stato verificato rispetto a ingombro, interfacce di montaggio, dentatura e specifica materiali pubblicati per l’uso sostitutivo.
