Сертифицированная взаимозаменяемость
- Совпадающее обозначение модели и установочный габарит
- Проверенные интерфейсы монтажных отверстий и окружностей болтов
- Исполнение зубчатого венца соответствует референсной конфигурации
Аналог ОПУ для INA XI 120288 N
Проверено по уровню 3Опорно-поворотный подшипник производства MERYDOM, сертифицированный как взаимозаменяемый с INA XI 120288 N. Этот подшипник MERYDOM проверен по опубликованному габариту модели, монтажным интерфейсам, исполнению зубчатого венца и заявленной спецификации материалов для использования в качестве аналога.
Исходная модель: INA XI 120288 N. Серия: Xi. Конструкция подшипника: Перекрестные ролики. Исполнение зубчатого венца: Внутреннее зацепление.
БРЕНД MERYDOM · СЕРТИФИЦИРОВАННЫЙ АНАЛОГСертифицированные данные изделияВсе характеристики ↓ Гарантии завода

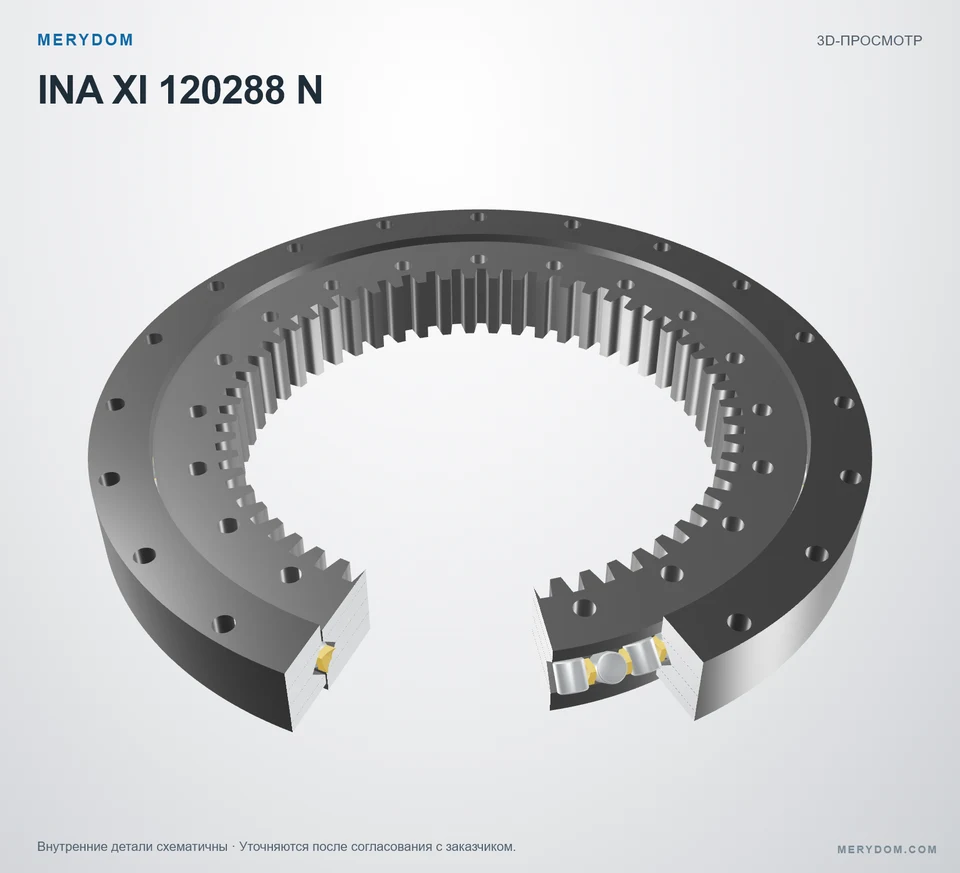

XI 120288 N
Опорно-поворотный подшипник производства MERYDOM, сертифицированный как взаимозаменяемый с INA XI 120288 N.
- Overall OD (Do)
- 340 mm
- Overall ID (di)
- 216 mm
- Общая высота
- 38 mm
- Исполнение зубчатого венца
- Внутреннее зацепление
- Монтажные отверстия
- 20 / 20 наружное / внутреннее
- Тип подшипника
- Перекрестные ролики
Проверено MERYDOMУровень 3 · Запись инженерной проверки
- Проверенная размерная взаимозаменяемость
- Материалы под контролем MERYDOM
- Доступна заводская документация

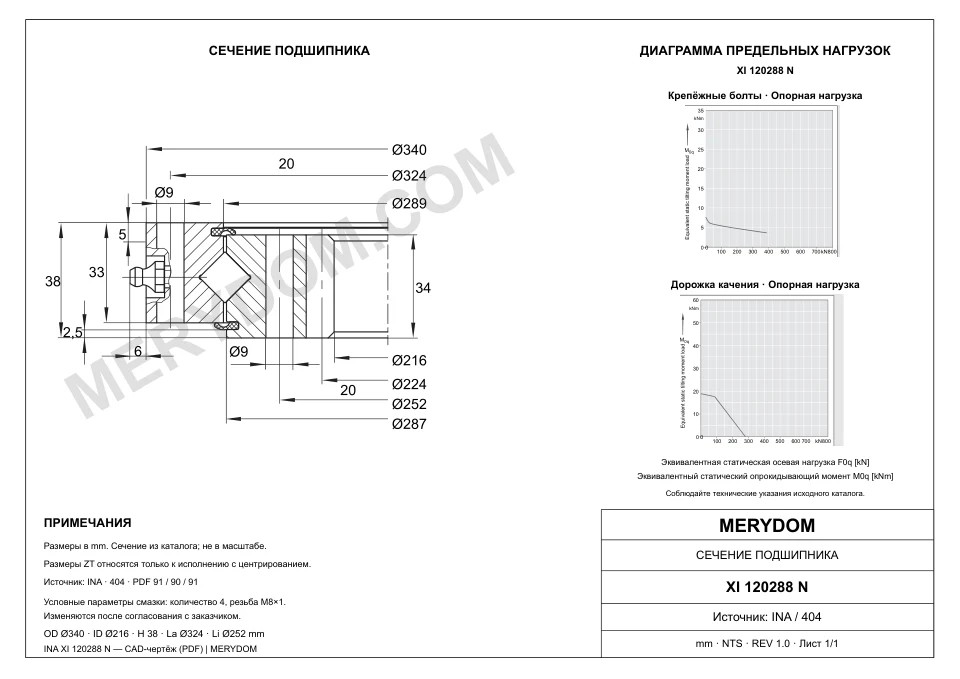

РАЗМЕРЫ ИЗДЕЛИЯ
Все характеристики ↓Опубликованные размеры и присоединительные параметры
Здесь показаны все доступные каталожные размеры, монтажные параметры и данные зубчатого венца в исходных опубликованных единицах.
Размеры
- Масса (Масса)
- 12 kg
- Общий наружный диаметр (Da)
- 340 mm
- Наружный центрирующий диаметр (DaZT)
- 338 mm
- Общий внутренний диаметр (di)
- 216 mm
- Каталожный диаметр Di (Di)
- 289 mm
- Каталожный диаметр da (da)
- 287 mm
- Каталожный центрирующий диаметр daZT (daZT)
- 285 mm
- Общая высота (H)
- 38 mm
- Внутренняя высота (h)
- 33 mm
- Длина наружного центрирования (T)
- 5 mm
- Длина внутреннего центрирования (t)
- 2,5 mm
- Максимальный размер u (u)
- 6 mm
Монтаж
- Окружность крепежных отверстий наружного кольца (La)
- 324 mm
- Окружность крепежных отверстий внутреннего кольца (Li)
- 252 mm
- Количество монтажных отверстий наружного кольца (na)
- 20
- Количество монтажных отверстий внутреннего кольца (ni)
- 20
- Общий диаметр монтажных отверстий (dB)
- 9 mm
Зубчатый венец
- Делительный диаметр зубчатого венца (d0)
- 224 mm
- Модуль зубчатого венца (m)
- 4 mm
- Количество зубьев (z)
- 56
- Ширина зубчатого венца (b)
- 34 mm
СЕРТИФИЦИРОВАННАЯ СПЕЦИФИКАЦИЯ MERYDOM
Проверено MERYDOM · Контролируемая записьХарактеристики аналога ОПУ INA XI 120288 N
Идентификация изделия MERYDOM, сертификация, материалы и размерные данные сертифицированного аналога.
| Технический параметр | Сертифицированное значение MERYDOM |
|---|---|
| Сертифицированное изделие MERYDOM | |
| Бренд изделия | MERYDOM |
| Модель MERYDOM | XI 120288 N |
| Сертифицировано для замены | INA XI 120288 N |
| Заводская проверка | Уровень 3 · Проверено инженерным отделом |
| Проверил | Инженерный отдел MERYDOM |
| Метаданные проверки | Контролируемая внутренняя запись; дата и ревизия чертежа не публикуются. |
| Материалы | |
| Настраиваемые варианты материала колец | 42CrMo / 50Mn |
| Материал уплотнения | NBR · Бутадиен-нитрильный каучук |
| Настраиваемые варианты материала сепаратора | Инженерный нейлон / Латунь |
| Идентификация | |
| Исходный бренд | INA |
| Серия | Xi Серия |
| Исходная модель | XI 120288 N |
| Система измерения | Метрическая |
| Конструкция подшипника | Перекрестные ролики |
| Исполнение зубчатого венца | Внутреннее зацепление |
| Размеры | |
| Масса (Масса) | 12 kg |
| Общий наружный диаметр (Da) | 340 mm |
| Наружный центрирующий диаметр (DaZT) | 338 mm |
| Общий внутренний диаметр (di) | 216 mm |
| Каталожный диаметр Di (Di) | 289 mm |
| Каталожный диаметр da (da) | 287 mm |
| Каталожный центрирующий диаметр daZT (daZT) | 285 mm |
| Общая высота (H) | 38 mm |
| Внутренняя высота (h) | 33 mm |
| Длина наружного центрирования (T) | 5 mm |
| Длина внутреннего центрирования (t) | 2,5 mm |
| Максимальный размер u (u) | 6 mm |
| Монтаж | |
| Окружность крепежных отверстий наружного кольца (La) | 324 mm |
| Окружность крепежных отверстий внутреннего кольца (Li) | 252 mm |
| Количество монтажных отверстий наружного кольца (na) | 20 |
| Количество монтажных отверстий внутреннего кольца (ni) | 20 |
| Общий диаметр монтажных отверстий (dB) | 9 mm |
| Зубчатый венец | |
| Делительный диаметр зубчатого венца (d0) | 224 mm |
| Модуль зубчатого венца (m) | 4 mm |
| Количество зубьев (z) | 56 |
| Ширина зубчатого венца (b) | 34 mm |
| Допустимые нагрузки | |
| Максимально допустимая радиальная нагрузка (Fr perm) | 35 kN |
| Нормальное усилие на зуб (Fznorm) | 12,3 kN |
| Максимальное усилие на зуб (Fzmax) | 17,8 kN |
| Базовая динамическая осевая грузоподъемность (Ca) | 150 kN |
| Базовая статическая осевая грузоподъемность (C0a) | 290 kN |
| Базовая динамическая радиальная грузоподъемность (Cr) | 95 kN |
| Базовая статическая радиальная грузоподъемность (C0r) | 141 kN |
| Преднатяг (Преднатяг) | 0 incl. 0,02 mm |
Уровень 3 · Проверено инженерным отделом MERYDOMПроверил: Инженерный отдел MERYDOM. Дата доказательства и ревизия чертежа не публикуются.

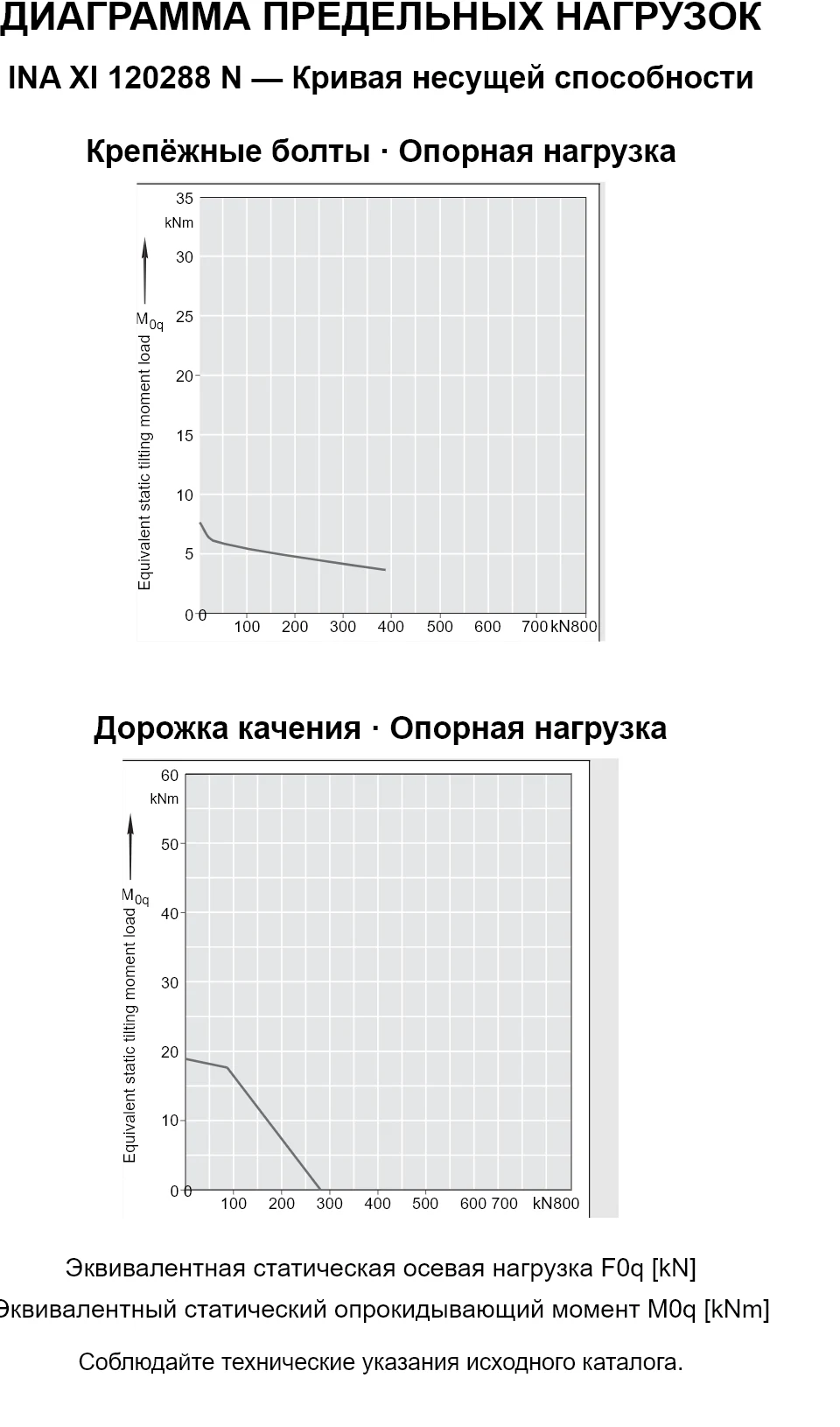

INA XI 120288 N — Кривая несущей способности
INA XI 120288 N — Кривая несущей способности
INA XI 120288 N — Кривая несущей способности. Соблюдайте технические указания исходного каталога.
Примечание по инженерному подбору
Этот каталожный график предназначен для предварительного подбора. При окончательном согласовании MERYDOM также учитываются жесткость монтажа, несущая способность болтов, рабочий цикл, смазка и условия эксплуатации.
ИНЖЕНЕРНАЯ СЛУЖБА MERYDOM
Аналог MERYDOM для INA XI 120288 N
Этот подшипник MERYDOM проверен по опубликованному габариту модели, монтажным интерфейсам, исполнению зубчатого венца и заявленной спецификации материалов для использования в качестве аналога.
Конструкция MERYDOM
- Настраиваемые варианты материала колец: 42CrMo или 50Mn
- Система уплотнений из бутадиен-нитрильного каучука NBR
- Настраиваемые варианты сепаратора из инженерного нейлона или латуни
Заводская документация
- Инженерная проверка отделом Инженерная служба MERYDOM
- Доказательства проверки хранятся в контролируемой внутренней записи
- Ревизия чертежа и окончательный комплект документации подтверждаются в коммерческом предложении
Подтверждение применения
- Подтвердить плоскостность опоры, класс болтов и преднатяг
- Проверить действующие нагрузки, рабочий цикл и смазку
- Подтвердить температуру, окружающую среду и условия монтажа
ПРАВОВОЕ И ИНЖЕНЕРНОЕ УВЕДОМЛЕНИЕ
Независимая сертификация аналога
- MERYDOM является производителем и сертифицирующей стороной изделия MERYDOM, представленного на этой странице.
- Сторонние бренды и номера моделей принадлежат их владельцам и используются только для идентификации предполагаемого референса взаимозаменяемости.
- MERYDOM — независимый производитель, не связанный с указанным OEM, не одобренный и не спонсируемый им.
- Заявление о взаимозаменяемости относится к совпадающему обозначению модели и опубликованному объему проверки; пригодность применения по-прежнему зависит от нагрузок, рабочего цикла, монтажа, смазки и рабочей среды.
- Окончательно поставляемое изделие определяется утвержденным предложением, производственным чертежом и техническим соглашением к договору.
