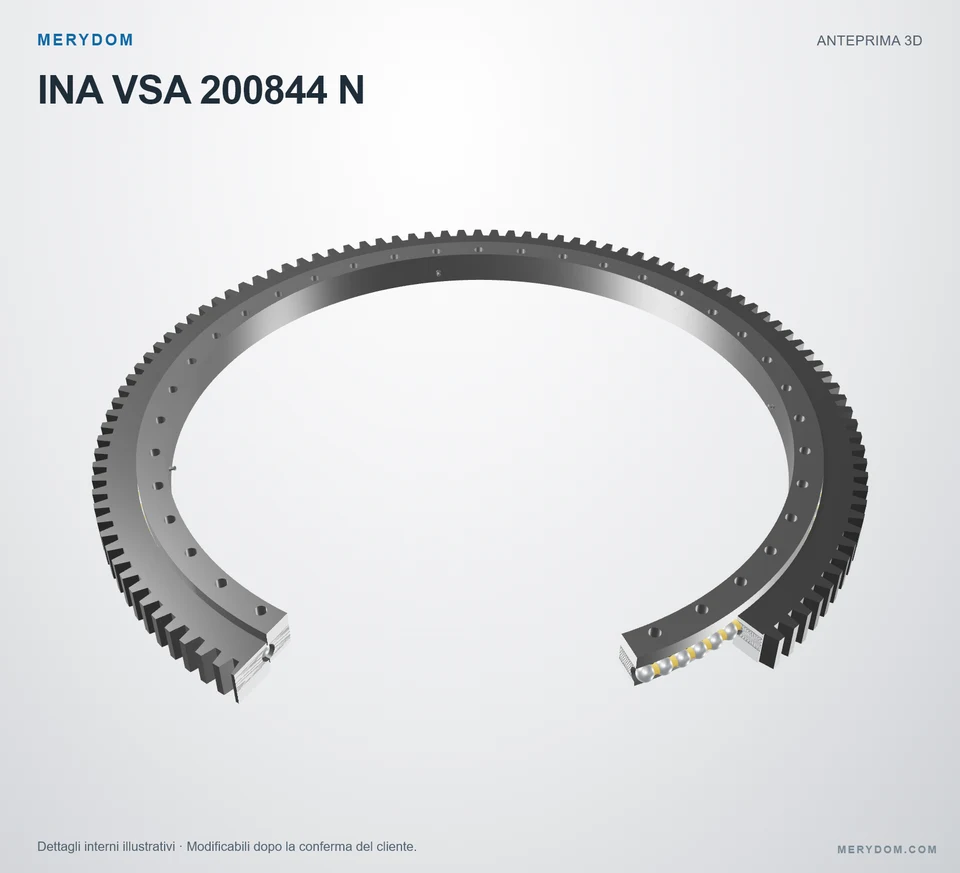

MERYDOM VSA 200844 N
Verificato di livello 3Verificato in fabbrica da MERYDOM per l’intercambiabilità con INA VSA 200844 N. Il prodotto MERYDOM usa la stessa sigla modello per il riferimento incrociato diretto.
MARCHIO MERYDOM · SOSTITUZIONE CERTIFICATADati prodotto certificatiVedi specifiche complete ↓ Garanzia di fabbrica
VSA 200844 N
Verificato da MERYDOMLivello 3 · Registro di verifica tecnicaCuscinetto di rotazione prodotto da MERYDOM e verificato per l’intercambiabilità con INA VSA 200844 N.
- Overall OD (Do)
- 950,1 mm
- Overall ID (di)
- 772+0,6 mm
- Altezza totale
- Non pubblicato
- Configurazione dentatura
- Dentatura esterna
- Fori di fissaggio
- 36 / 40 esterno / interno
- Design del cuscinetto
- Four Point Contact Ball
- Intercambiabilità dimensionale verificata
- Materiali controllati da MERYDOM
- Documentazione di fabbrica disponibile
DIMENSIONI DEL PRODOTTO
Vedi specifiche complete ↓Dimensioni e interfacce pubblicate
Qui sono riportati tutti i valori disponibili di dimensioni, interfacce di montaggio e dentatura nell’unità originale pubblicata.
Dimensioni
- Mass (Mass)
- 71 kg
- Diametro esterno totale (Da)
- 9,501 mmcirca 950.1 mm
- Diametro interno totale (di)
- 772+0,6 mm
- Inside centring diameter (diZT)
- 774 mm
- Catalog diameter Di (Di)
- 845,5+0,6 mm
- Catalog centring diameter DiZT (DiZT)
- 847 mm
- Catalog diameter da (da)
- 842,5–0,6 mm
Montaggio
- Circonferenza bulloni anello esterno (La)
- 885 mm
- Fori di montaggio anello esterno (na)
- 36
- Circonferenza bulloni anello interno (Li)
- 798 mm
- Fori di montaggio anello interno (ni)
- 40
Dentatura
- Diametro primitivo dentatura (d0)
- 936 mm
- Modulo della dentatura (m)
- 8 mm
- Numero di denti (z)
- 117
SPECIFICA CERTIFICATA MERYDOM
Verificato in fabbrica da MERYDOM · Registro controllatoSpecifiche del prodotto
Identità del prodotto MERYDOM, certificazione, materiali e dati dimensionali della sostituzione certificata.
| Parametro tecnico | Valore prodotto certificato MERYDOM |
|---|---|
| Prodotto certificato MERYDOM | |
| Marca prodotto | MERYDOM |
| Modello MERYDOM | VSA 200844 N |
| Certificato intercambiabile con | INA VSA 200844 N |
| Verifica di fabbrica | Livello 3 · Verificato da ingegneria |
| Verificato da | Reparto tecnico MERYDOM |
| Metadati di verifica | Registro interno controllato; data e revisione del disegno non sono pubblicate. |
| Materiali | |
| Opzioni configurabili del materiale degli anelli | 42CrMo / 50Mn |
| Materiale tenuta | NBR · Gomma nitrilica |
| Opzioni configurabili del materiale del distanziatore | Nylon tecnico / Ottone |
| Identificazione | |
| Marchio di riferimento | INA |
| Serie | VSA 20 Serie |
| Modello di riferimento | VSA 200844 N |
| Sistema di misura | Metricoo |
| Struttura del cuscinetto | Four Point Contact Ball |
| Configurazione dentatura | Dentatura esterna |
| Dimensioni | |
| Mass (Mass) | 71 kg |
| Diametro esterno totale (Da) | 9,501 mmcirca 950.1 mm |
| Diametro interno totale (di) | 772+0,6 mm |
| Inside centring diameter (diZT) | 774 mm |
| Catalog diameter Di (Di) | 845,5+0,6 mm |
| Catalog centring diameter DiZT (DiZT) | 847 mm |
| Catalog diameter da (da) | 842,5–0,6 mm |
| Montaggio | |
| Circonferenza bulloni anello esterno (La) | 885 mm |
| Fori di montaggio anello esterno (na) | 36 |
| Circonferenza bulloni anello interno (Li) | 798 mm |
| Fori di montaggio anello interno (ni) | 40 |
| Dentatura | |
| Diametro primitivo dentatura (d0) | 936 mm |
| Modulo della dentatura (m) | 8 mm |
| Numero di denti (z) | 117 |
| Capacità di carico | |
| Maximum permissible radial load (Fr perm) | 1,487 kNcirca 148.7 kN |
| Normal tooth force (Fznorm) | 283 kNcirca 28.3 kN |
| Maximum tooth force (Fzmax) | 42 kN |
| Basic dynamic axial load rating (Ca) | 222 kN |
| Basic static axial load rating (C0a) | 1,150 kN |
| Basic dynamic radial load rating (Cr) | 145 kN |
| Basic static radial load rating (C0r) | 510 kN |
Livello 3 · Verificato dall’ufficio tecnico MERYDOMVerificato da Reparto tecnico MERYDOM. La data della prova e la revisione del disegno non sono pubblicate.
CAPACITÀ DI CARICO DELLA SERIE

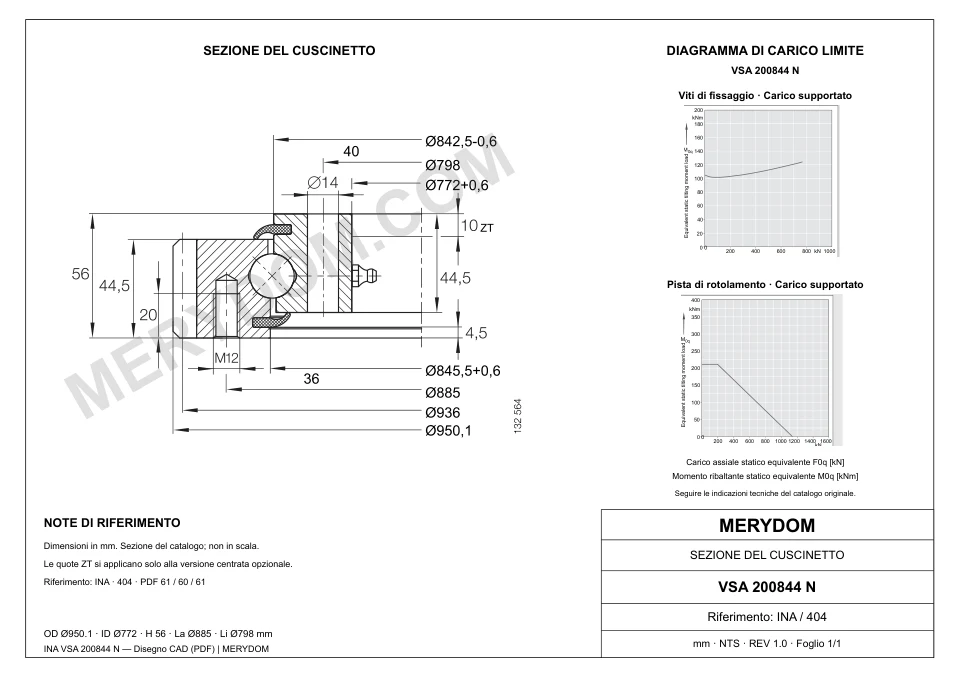

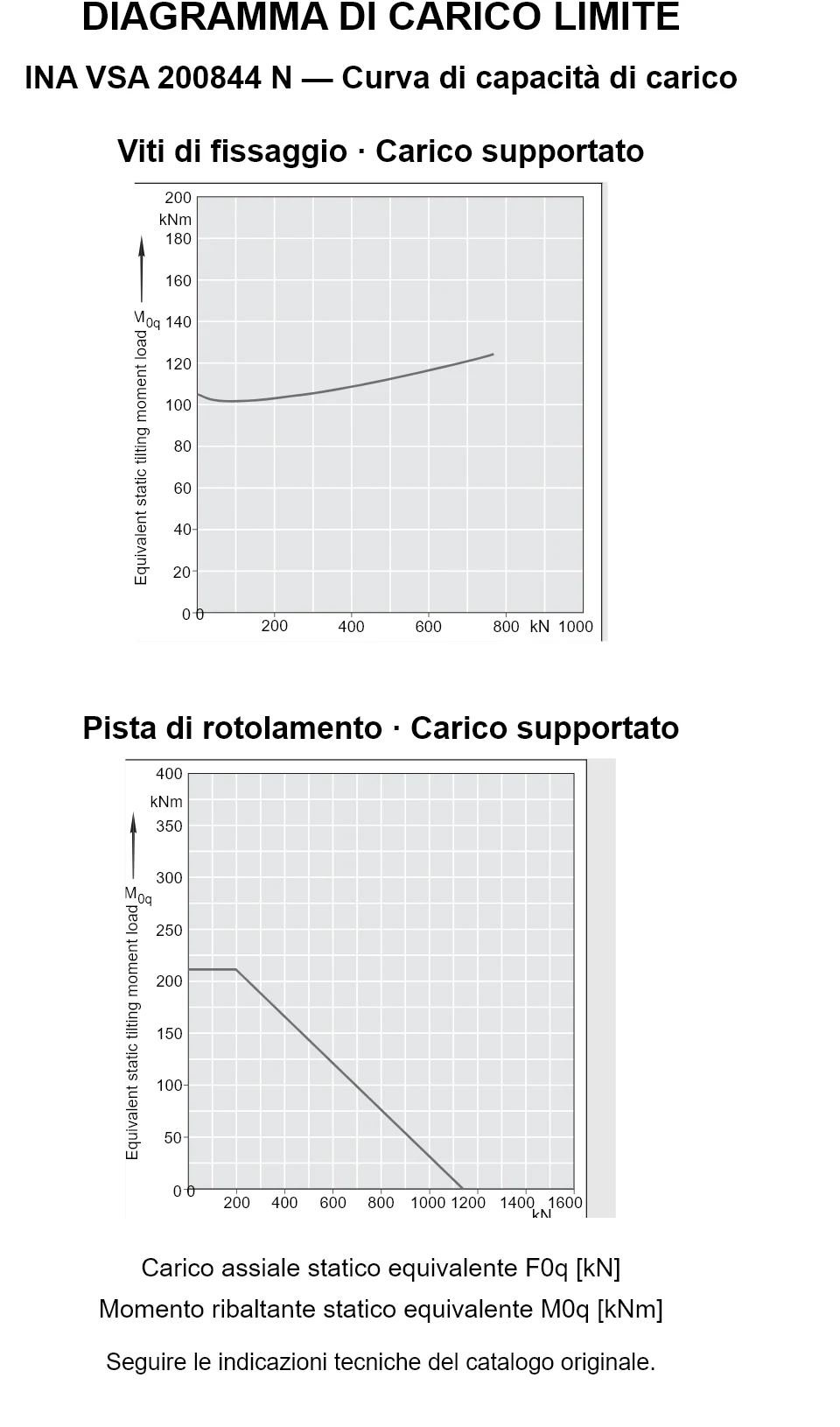

Grafico di carico della serie VSA 20
Usa la sigla del modello nella legenda del catalogo come riferimento iniziale per la capacità a momento e a spinta.
Nota di selezione tecnica
Questo diagramma è un ausilio di preselezione. L’approvazione finale MERYDOM deve considerare anche rigidezza del montaggio, capacità dei bulloni, ciclo di lavoro, lubrificazione e condizioni operative.
INGEGNERIA MERYDOM
Design sostitutivo verificato in fabbrica
Questo cuscinetto MERYDOM è stato verificato rispetto a ingombro, interfacce di montaggio, dentatura e specifica materiali pubblicati per l’uso sostitutivo.
Costruzione MERYDOM
- Opzioni configurabili del materiale degli anelli 42CrMo o 50Mn
- Sistema di tenuta in gomma nitrilica NBR
- Opzioni configurabili del distanziatore in nylon tecnico o ottone
Documentazione di fabbrica
- Verifica del reparto tecnico MERYDOM
- Le prove di verifica sono conservate nel registro interno controllato
- La revisione del disegno e il pacchetto documentale finale sono confermati con l’offerta
Conferma applicazione
- Confermare planarità del supporto, classe e precarico bulloni
- Verificare carichi applicati, ciclo di lavoro e lubrificazione
- Confermare temperatura, ambiente e condizioni di installazione
