Сертифицированная взаимозаменяемость
- Совпадающее обозначение модели и установочный габарит
- Проверенные интерфейсы монтажных отверстий и окружностей болтов
- Исполнение зубчатого венца соответствует референсной конфигурации
Аналог ОПУ для INA VSA 200844 N
Проверено по уровню 3Опорно-поворотный подшипник производства MERYDOM, сертифицированный как взаимозаменяемый с INA VSA 200844 N. Этот подшипник MERYDOM проверен по опубликованному габариту модели, монтажным интерфейсам, исполнению зубчатого венца и заявленной спецификации материалов для использования в качестве аналога.
Исходная модель: INA VSA 200844 N. Серия: Vsa 20. Конструкция подшипника: Шариковый четырехточечный контакт. Исполнение зубчатого венца: Внешнее зацепление.
БРЕНД MERYDOM · СЕРТИФИЦИРОВАННЫЙ АНАЛОГСертифицированные данные изделияВсе характеристики ↓ Гарантии завода
VSA 200844 N

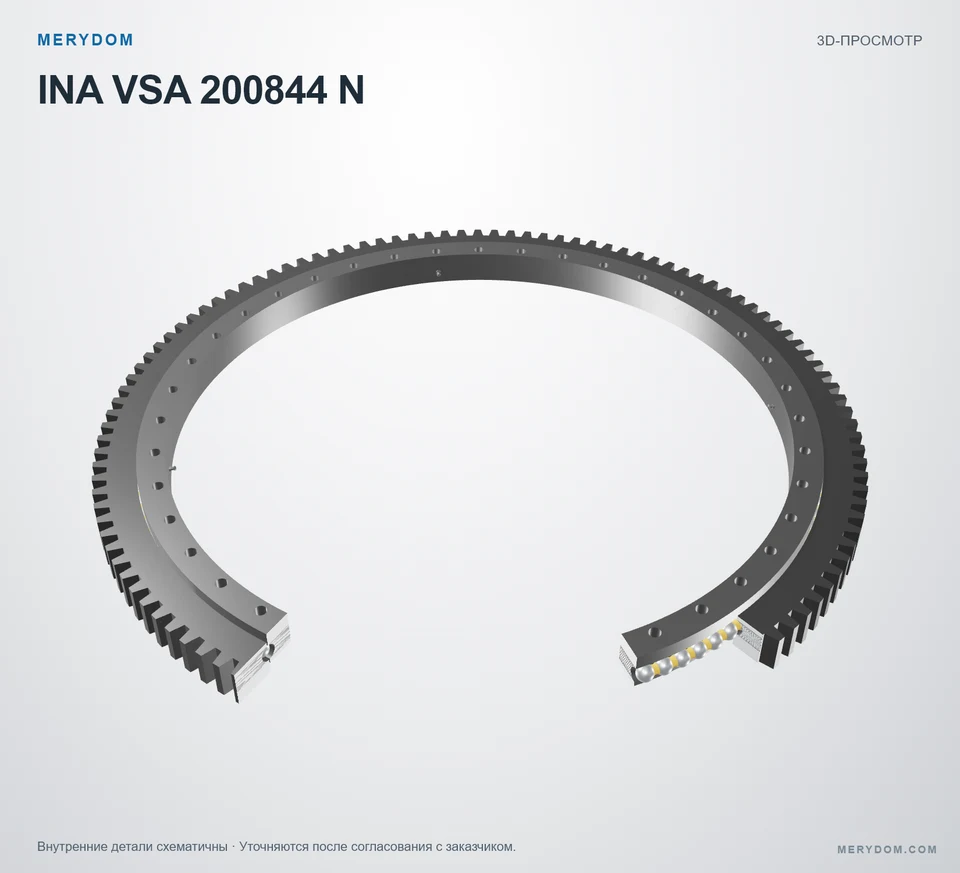

Опорно-поворотный подшипник производства MERYDOM, сертифицированный как взаимозаменяемый с INA VSA 200844 N.
- Overall OD (Do)
- 950,1 mm
- Overall ID (di)
- 772+0,6 mm
- Общая высота
- 56 mm
- Исполнение зубчатого венца
- Внешнее зацепление
- Монтажные отверстия
- 36 / 40 наружное / внутреннее
- Тип подшипника
- Шариковый четырехточечный контакт
Проверено MERYDOMУровень 3 · Запись инженерной проверки
- Проверенная размерная взаимозаменяемость
- Материалы под контролем MERYDOM
- Доступна заводская документация

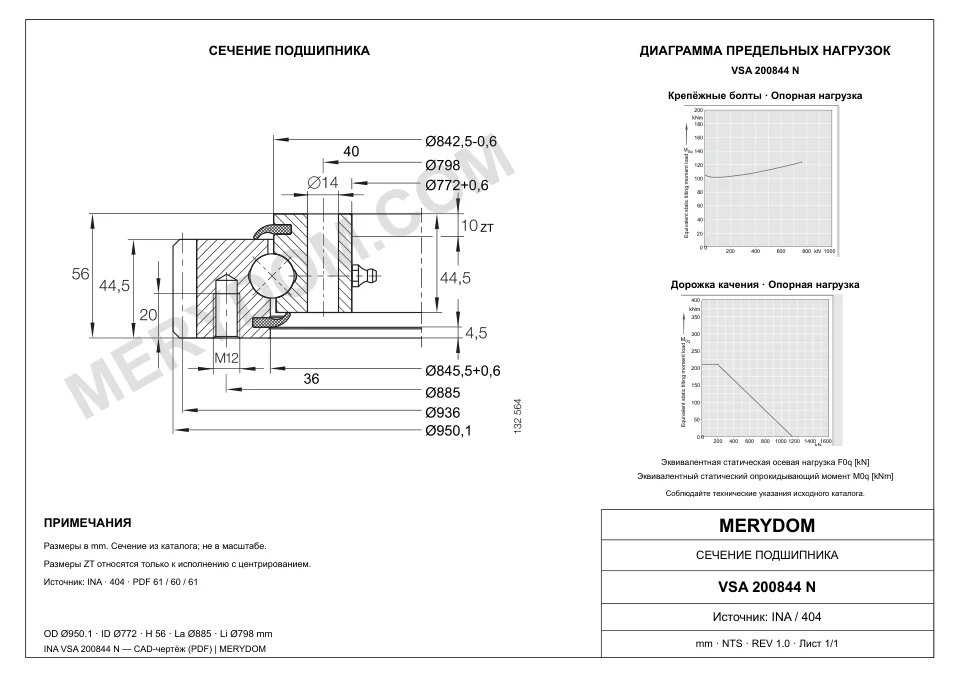

РАЗМЕРЫ ИЗДЕЛИЯ
Все характеристики ↓Опубликованные размеры и присоединительные параметры
Здесь показаны все доступные каталожные размеры, монтажные параметры и данные зубчатого венца в исходных опубликованных единицах.
Размеры
- Масса (Масса)
- 71 kg
- Общий наружный диаметр (Da)
- 950,1 mm
- Общий внутренний диаметр (di)
- 772+0,6 mm
- Внутренний центрирующий диаметр (diZT)
- 774 mm
- Каталожный диаметр Di (Di)
- 845,5+0,6 mm
- Каталожный центрирующий диаметр DiZT (DiZT)
- 847 mm
- Каталожный диаметр da (da)
- 842,5–0,6 mm
- Общая высота (H)
- 56 mm
Монтаж
- Окружность крепежных отверстий наружного кольца (La)
- 885 mm
- Количество монтажных отверстий наружного кольца (na)
- 36
- Окружность крепежных отверстий внутреннего кольца (Li)
- 798 mm
- Количество монтажных отверстий внутреннего кольца (ni)
- 40
- Спецификация монтажных отверстий наружного кольца (M12)
- M12
- Диаметр монтажных отверстий внутреннего кольца (Ø14)
- 14 mm
Зубчатый венец
- Делительный диаметр зубчатого венца (d0)
- 936 mm
- Модуль зубчатого венца (m)
- 8 mm
- Количество зубьев (z)
- 117
СЕРТИФИЦИРОВАННАЯ СПЕЦИФИКАЦИЯ MERYDOM
Проверено MERYDOM · Контролируемая записьХарактеристики аналога ОПУ INA VSA 200844 N
Идентификация изделия MERYDOM, сертификация, материалы и размерные данные сертифицированного аналога.
| Технический параметр | Сертифицированное значение MERYDOM |
|---|---|
| Сертифицированное изделие MERYDOM | |
| Бренд изделия | MERYDOM |
| Модель MERYDOM | VSA 200844 N |
| Сертифицировано для замены | INA VSA 200844 N |
| Заводская проверка | Уровень 3 · Проверено инженерным отделом |
| Проверил | Инженерный отдел MERYDOM |
| Метаданные проверки | Контролируемая внутренняя запись; дата и ревизия чертежа не публикуются. |
| Материалы | |
| Настраиваемые варианты материала колец | 42CrMo / 50Mn |
| Материал уплотнения | NBR · Бутадиен-нитрильный каучук |
| Настраиваемые варианты материала сепаратора | Инженерный нейлон / Латунь |
| Идентификация | |
| Исходный бренд | INA |
| Серия | Vsa 20 Серия |
| Исходная модель | VSA 200844 N |
| Система измерения | Метрическая |
| Конструкция подшипника | Шариковый четырехточечный контакт |
| Исполнение зубчатого венца | Внешнее зацепление |
| Размеры | |
| Масса (Масса) | 71 kg |
| Общий наружный диаметр (Da) | 950,1 mm |
| Общий внутренний диаметр (di) | 772+0,6 mm |
| Внутренний центрирующий диаметр (diZT) | 774 mm |
| Каталожный диаметр Di (Di) | 845,5+0,6 mm |
| Каталожный центрирующий диаметр DiZT (DiZT) | 847 mm |
| Каталожный диаметр da (da) | 842,5–0,6 mm |
| Общая высота (H) | 56 mm |
| Монтаж | |
| Окружность крепежных отверстий наружного кольца (La) | 885 mm |
| Количество монтажных отверстий наружного кольца (na) | 36 |
| Окружность крепежных отверстий внутреннего кольца (Li) | 798 mm |
| Количество монтажных отверстий внутреннего кольца (ni) | 40 |
| Спецификация монтажных отверстий наружного кольца (M12) | M12 |
| Диаметр монтажных отверстий внутреннего кольца (Ø14) | 14 mm |
| Зубчатый венец | |
| Делительный диаметр зубчатого венца (d0) | 936 mm |
| Модуль зубчатого венца (m) | 8 mm |
| Количество зубьев (z) | 117 |
| Допустимые нагрузки | |
| Максимально допустимая радиальная нагрузка (Fr perm) | 148,7 kN |
| Нормальное усилие на зуб (Fznorm) | 28,3 kN |
| Максимальное усилие на зуб (Fzmax) | 42 kN |
| Базовая динамическая осевая грузоподъемность (Ca) | 222 kN |
| Базовая статическая осевая грузоподъемность (C0a) | 1 150 kN |
| Базовая динамическая радиальная грузоподъемность (Cr) | 145 kN |
| Базовая статическая радиальная грузоподъемность (C0r) | 510 kN |
Уровень 3 · Проверено инженерным отделом MERYDOMПроверил: Инженерный отдел MERYDOM. Дата доказательства и ревизия чертежа не публикуются.

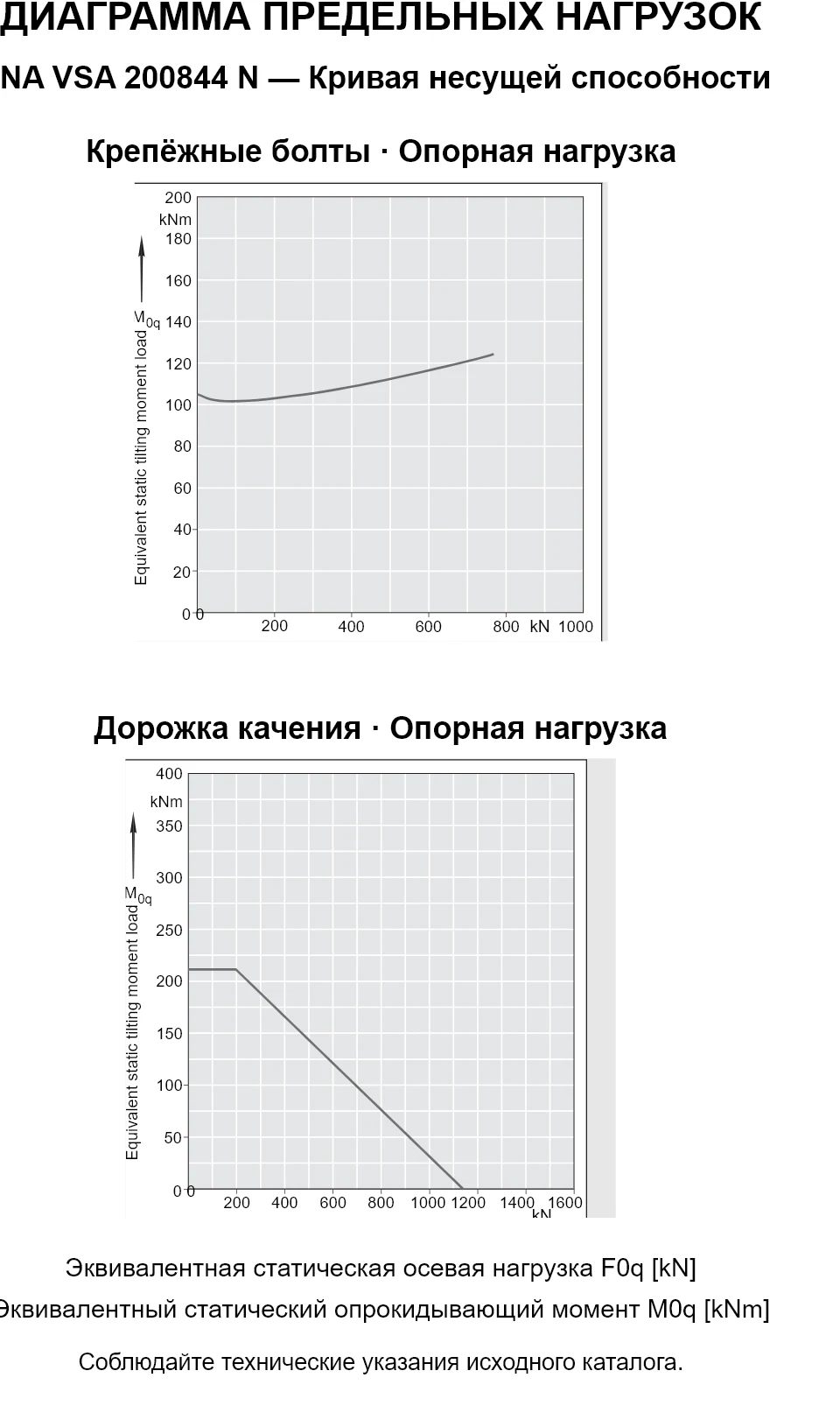

INA VSA 200844 N — Кривая несущей способности
INA VSA 200844 N — Кривая несущей способности
INA VSA 200844 N — Кривая несущей способности. Соблюдайте технические указания исходного каталога.
Примечание по инженерному подбору
Этот каталожный график предназначен для предварительного подбора. При окончательном согласовании MERYDOM также учитываются жесткость монтажа, несущая способность болтов, рабочий цикл, смазка и условия эксплуатации.
ИНЖЕНЕРНАЯ СЛУЖБА MERYDOM
Аналог MERYDOM для INA VSA 200844 N
Этот подшипник MERYDOM проверен по опубликованному габариту модели, монтажным интерфейсам, исполнению зубчатого венца и заявленной спецификации материалов для использования в качестве аналога.
Конструкция MERYDOM
- Настраиваемые варианты материала колец: 42CrMo или 50Mn
- Система уплотнений из бутадиен-нитрильного каучука NBR
- Настраиваемые варианты сепаратора из инженерного нейлона или латуни
Заводская документация
- Инженерная проверка отделом Инженерная служба MERYDOM
- Доказательства проверки хранятся в контролируемой внутренней записи
- Ревизия чертежа и окончательный комплект документации подтверждаются в коммерческом предложении
Подтверждение применения
- Подтвердить плоскостность опоры, класс болтов и преднатяг
- Проверить действующие нагрузки, рабочий цикл и смазку
- Подтвердить температуру, окружающую среду и условия монтажа
ПРАВОВОЕ И ИНЖЕНЕРНОЕ УВЕДОМЛЕНИЕ
Независимая сертификация аналога
- MERYDOM является производителем и сертифицирующей стороной изделия MERYDOM, представленного на этой странице.
- Сторонние бренды и номера моделей принадлежат их владельцам и используются только для идентификации предполагаемого референса взаимозаменяемости.
- MERYDOM — независимый производитель, не связанный с указанным OEM, не одобренный и не спонсируемый им.
- Заявление о взаимозаменяемости относится к совпадающему обозначению модели и опубликованному объему проверки; пригодность применения по-прежнему зависит от нагрузок, рабочего цикла, монтажа, смазки и рабочей среды.
- Окончательно поставляемое изделие определяется утвержденным предложением, производственным чертежом и техническим соглашением к договору.
ПОДДЕРЖКА ПО АНАЛОГАМ MERYDOM
Запросить цену и срок поставкиГотовы запросить цену, срок поставки и подтверждение применения?
Send the required quantity and operating conditions. MERYDOM will confirm the supply configuration, documentation package and delivery schedule for model VSA 200844 N.
