Intercambiabilità certificata
- Sigla modello e ingombro di installazione corrispondenti
- Interfacce fori e circonferenze bulloni verificate
- Dentatura corrispondente alla configurazione di riferimento
MERYDOM VSA 200544 N
Verificato di livello 3Verificato in fabbrica da MERYDOM per l’intercambiabilità con INA VSA 200544 N. Il prodotto MERYDOM usa la stessa sigla modello per il riferimento incrociato diretto.
MARCHIO MERYDOM · SOSTITUZIONE CERTIFICATADati prodotto certificatiVedi specifiche complete ↓ Garanzia di fabbrica
VSA 200544 N

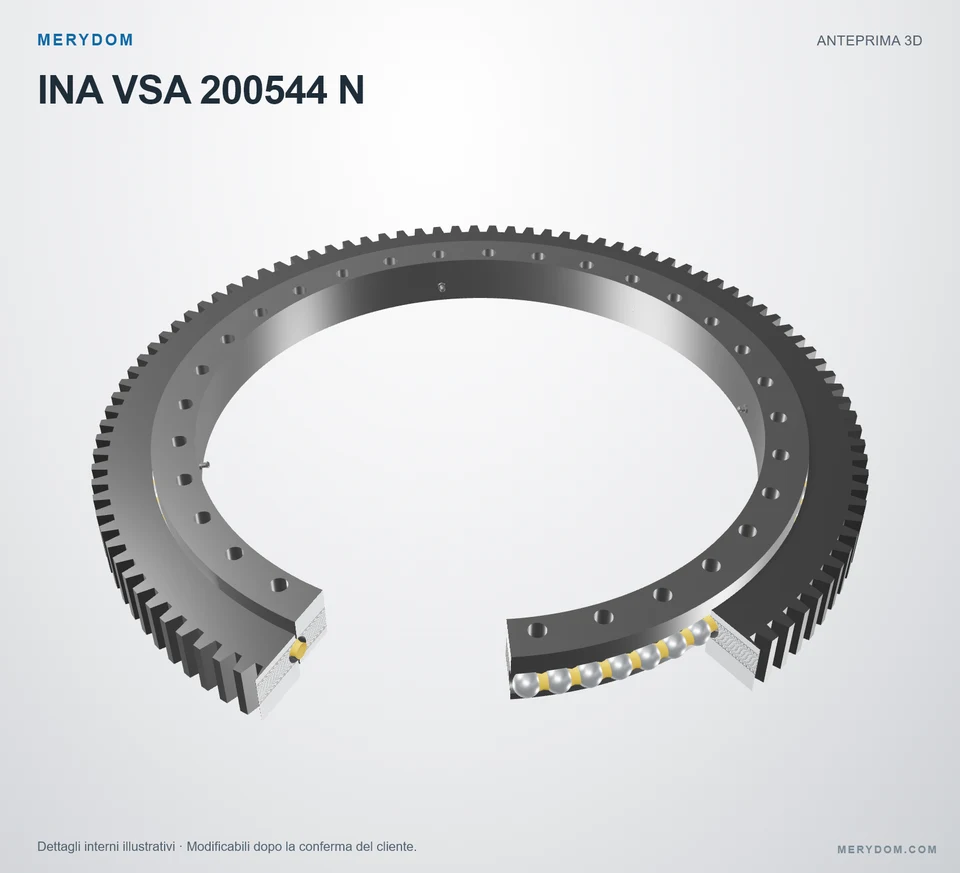

Verificato da MERYDOMLivello 3 · Registro di verifica tecnicaCuscinetto di rotazione prodotto da MERYDOM e verificato per l’intercambiabilità con INA VSA 200544 N.
- Overall OD (Do)
- 640,3 mm
- Overall ID (di)
- 472+0,5 mm
- Altezza totale
- Non pubblicato
- Configurazione dentatura
- Dentatura esterna
- Fori di fissaggio
- 28 / 32 esterno / interno
- Design del cuscinetto
- Four Point Contact Ball
- Intercambiabilità dimensionale verificata
- Materiali controllati da MERYDOM
- Documentazione di fabbrica disponibile

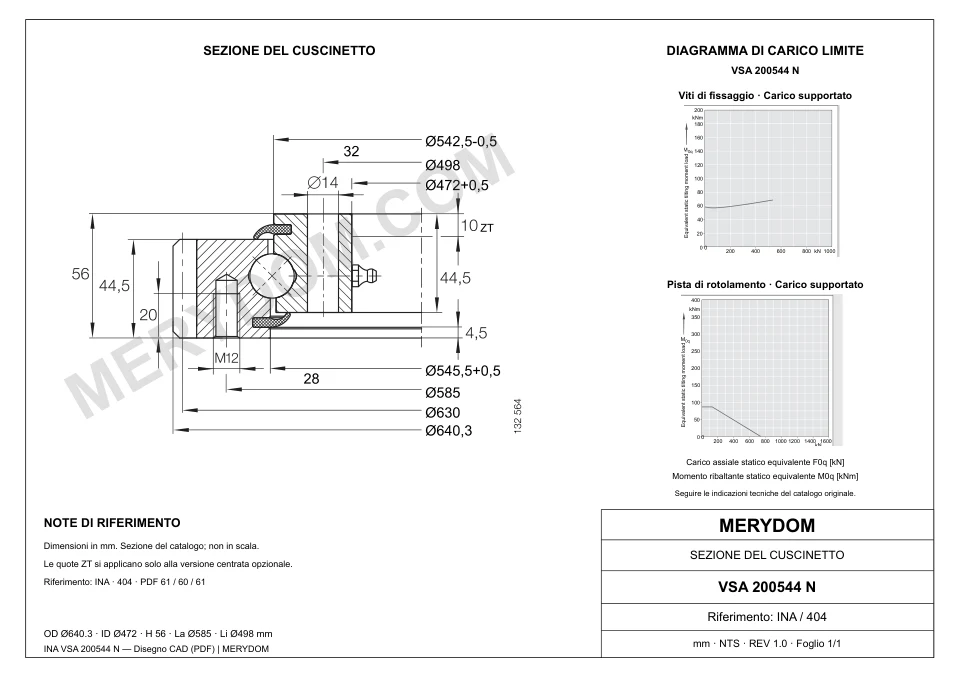

DIMENSIONI DEL PRODOTTO
Vedi specifiche complete ↓Dimensioni e interfacce pubblicate
Qui sono riportati tutti i valori disponibili di dimensioni, interfacce di montaggio e dentatura nell’unità originale pubblicata.
Dimensioni
- Mass (Mass)
- 43 kg
- Diametro esterno totale (Da)
- 6,403 mmcirca 640.3 mm
- Diametro interno totale (di)
- 472+0,5 mm
- Inside centring diameter (diZT)
- 474 mm
- Catalog diameter Di (Di)
- 545,5+0,5 mm
- Catalog centring diameter DiZT (DiZT)
- 547 mm
- Catalog diameter da (da)
- 542,5–0,5 mm
Montaggio
- Circonferenza bulloni anello esterno (La)
- 585 mm
- Fori di montaggio anello esterno (na)
- 28
- Circonferenza bulloni anello interno (Li)
- 498 mm
- Fori di montaggio anello interno (ni)
- 32
Dentatura
- Diametro primitivo dentatura (d0)
- 630 mm
- Modulo della dentatura (m)
- 6 mm
- Numero di denti (z)
- 105
SPECIFICA CERTIFICATA MERYDOM
Verificato in fabbrica da MERYDOM · Registro controllatoSpecifiche del prodotto
Identità del prodotto MERYDOM, certificazione, materiali e dati dimensionali della sostituzione certificata.
| Parametro tecnico | Valore prodotto certificato MERYDOM |
|---|---|
| Prodotto certificato MERYDOM | |
| Marca prodotto | MERYDOM |
| Modello MERYDOM | VSA 200544 N |
| Certificato intercambiabile con | INA VSA 200544 N |
| Verifica di fabbrica | Livello 3 · Verificato da ingegneria |
| Verificato da | Reparto tecnico MERYDOM |
| Metadati di verifica | Registro interno controllato; data e revisione del disegno non sono pubblicate. |
| Materiali | |
| Opzioni configurabili del materiale degli anelli | 42CrMo / 50Mn |
| Materiale tenuta | NBR · Gomma nitrilica |
| Opzioni configurabili del materiale del distanziatore | Nylon tecnico / Ottone |
| Identificazione | |
| Marchio di riferimento | INA |
| Serie | VSA 20 Serie |
| Modello di riferimento | VSA 200544 N |
| Sistema di misura | Metricoo |
| Struttura del cuscinetto | Four Point Contact Ball |
| Configurazione dentatura | Dentatura esterna |
| Dimensioni | |
| Mass (Mass) | 43 kg |
| Diametro esterno totale (Da) | 6,403 mmcirca 640.3 mm |
| Diametro interno totale (di) | 472+0,5 mm |
| Inside centring diameter (diZT) | 474 mm |
| Catalog diameter Di (Di) | 545,5+0,5 mm |
| Catalog centring diameter DiZT (DiZT) | 547 mm |
| Catalog diameter da (da) | 542,5–0,5 mm |
| Montaggio | |
| Circonferenza bulloni anello esterno (La) | 585 mm |
| Fori di montaggio anello esterno (na) | 28 |
| Circonferenza bulloni anello interno (Li) | 498 mm |
| Fori di montaggio anello interno (ni) | 32 |
| Dentatura | |
| Diametro primitivo dentatura (d0) | 630 mm |
| Modulo della dentatura (m) | 6 mm |
| Numero di denti (z) | 105 |
| Capacità di carico | |
| Maximum permissible radial load (Fr perm) | 1,156 kNcirca 115.6 kN |
| Normal tooth force (Fznorm) | 213 kNcirca 21.3 kN |
| Maximum tooth force (Fzmax) | 315 kNcirca 31.5 kN |
| Basic dynamic axial load rating (Ca) | 188 kN |
| Basic static axial load rating (C0a) | 740 kN |
| Basic dynamic radial load rating (Cr) | 123 kN |
| Basic static radial load rating (C0r) | 325 kN |
Livello 3 · Verificato dall’ufficio tecnico MERYDOMVerificato da Reparto tecnico MERYDOM. La data della prova e la revisione del disegno non sono pubblicate.

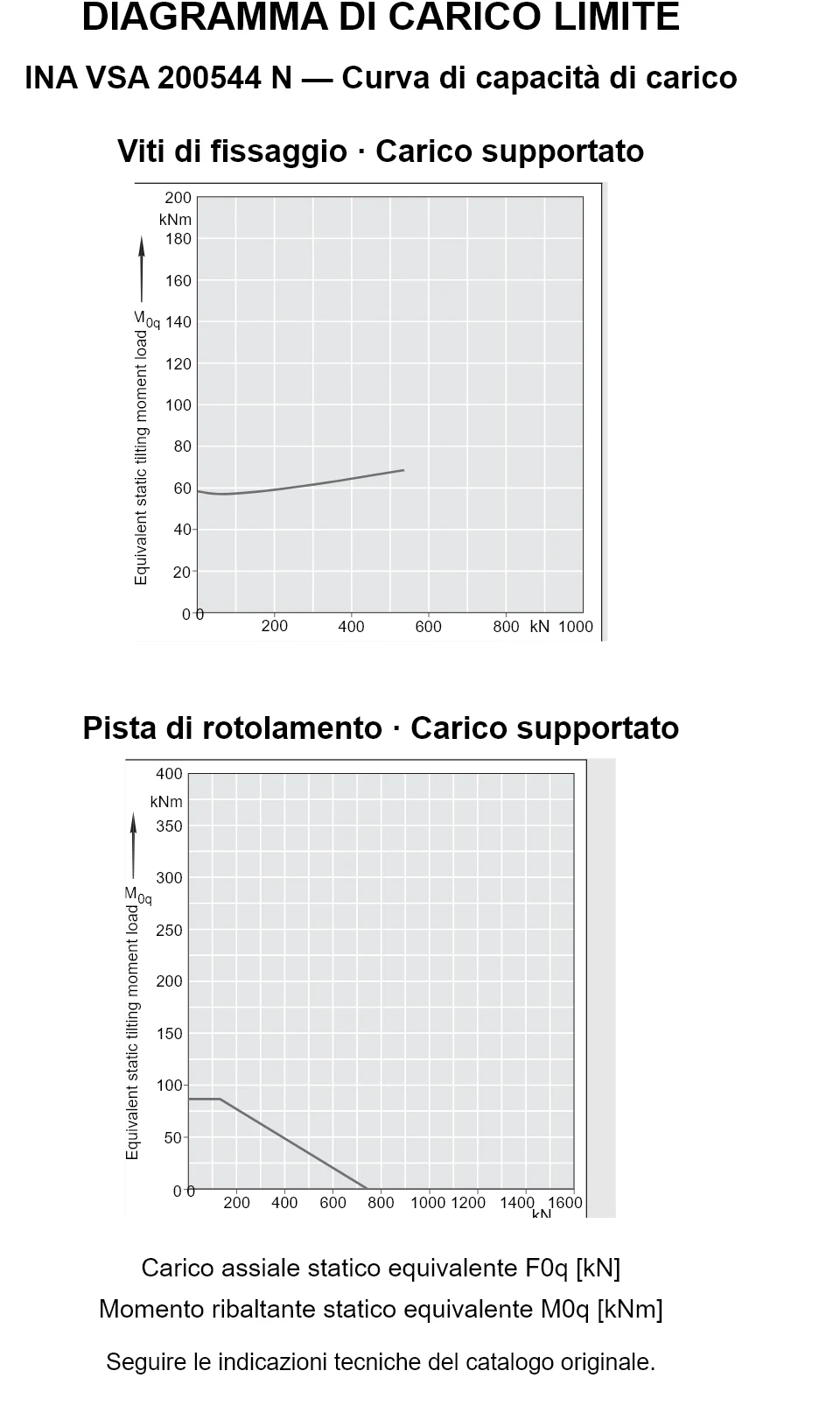

CAPACITÀ DI CARICO DELLA SERIE
Grafico di carico della serie VSA 20
Usa la sigla del modello nella legenda del catalogo come riferimento iniziale per la capacità a momento e a spinta.
Nota di selezione tecnica
Questo diagramma è un ausilio di preselezione. L’approvazione finale MERYDOM deve considerare anche rigidezza del montaggio, capacità dei bulloni, ciclo di lavoro, lubrificazione e condizioni operative.
INGEGNERIA MERYDOM
Design sostitutivo verificato in fabbrica
Questo cuscinetto MERYDOM è stato verificato rispetto a ingombro, interfacce di montaggio, dentatura e specifica materiali pubblicati per l’uso sostitutivo.
Costruzione MERYDOM
- Opzioni configurabili del materiale degli anelli 42CrMo o 50Mn
- Sistema di tenuta in gomma nitrilica NBR
- Opzioni configurabili del distanziatore in nylon tecnico o ottone
Documentazione di fabbrica
- Verifica del reparto tecnico MERYDOM
- Le prove di verifica sono conservate nel registro interno controllato
- La revisione del disegno e il pacchetto documentale finale sono confermati con l’offerta
Conferma applicazione
- Confermare planarità del supporto, classe e precarico bulloni
- Verificare carichi applicati, ciclo di lavoro e lubrificazione
- Confermare temperatura, ambiente e condizioni di installazione
NOTA LEGALE E TECNICA
Certificazione indipendente del ricambio
- MERYDOM è il produttore e il soggetto certificatore del prodotto MERYDOM mostrato in questa pagina.
- Marchi e codici modello di terzi restano di proprietà dei rispettivi titolari e sono usati solo per identificare il riferimento di intercambiabilità previsto.
- MERYDOM è un produttore indipendente e non è affiliato, approvato o sponsorizzato dall’OEM indicato.
- La dichiarazione di intercambiabilità vale per la sigla corrispondente e l’ambito di verifica pubblicato; l’idoneità dipende da carichi, ciclo, installazione, lubrificazione e ambiente.
- L’offerta approvata, il disegno di produzione e l’accordo tecnico contrattuale regolano il prodotto finale fornito.
