MERYDOM VLU 200644, ricambio per INA

Name: MERYDOM VLU 200644
Brand: MERYDOM
SKU: VLU 200644

Torna al catalogo sostitutivo

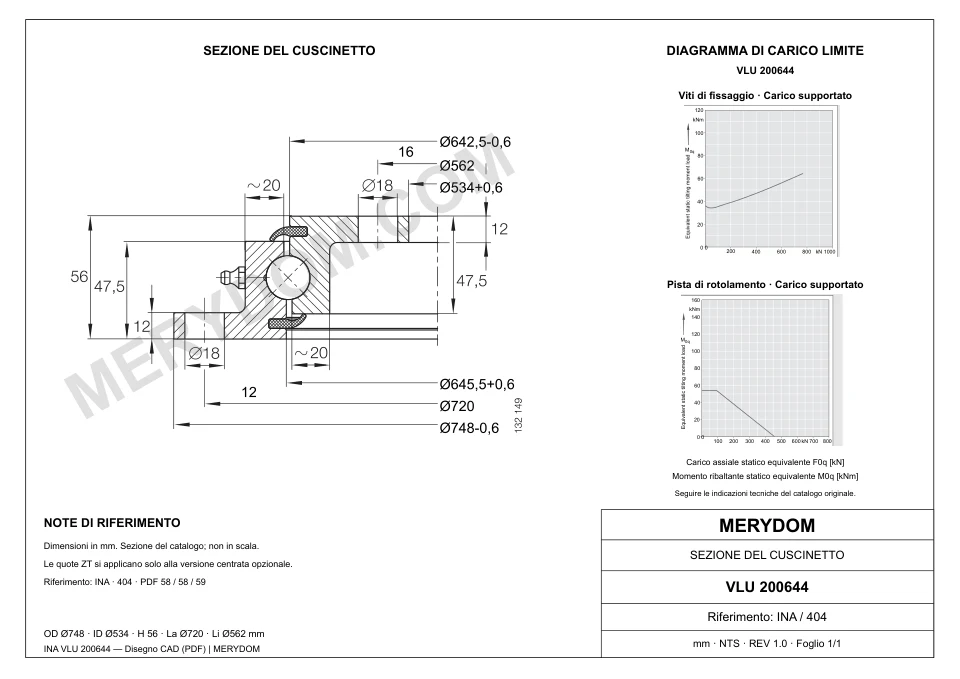

INA VLU 20 Series Ungeared outline drawing — VLU 20 Serie · Senza dentatura outlineClicca sull’immagine per ingrandire

MARCHIO MERYDOM · SOSTITUZIONE CERTIFICATA

VLU 200644

Verificato da MERYDOMLivello 3 · Registro di verifica tecnica

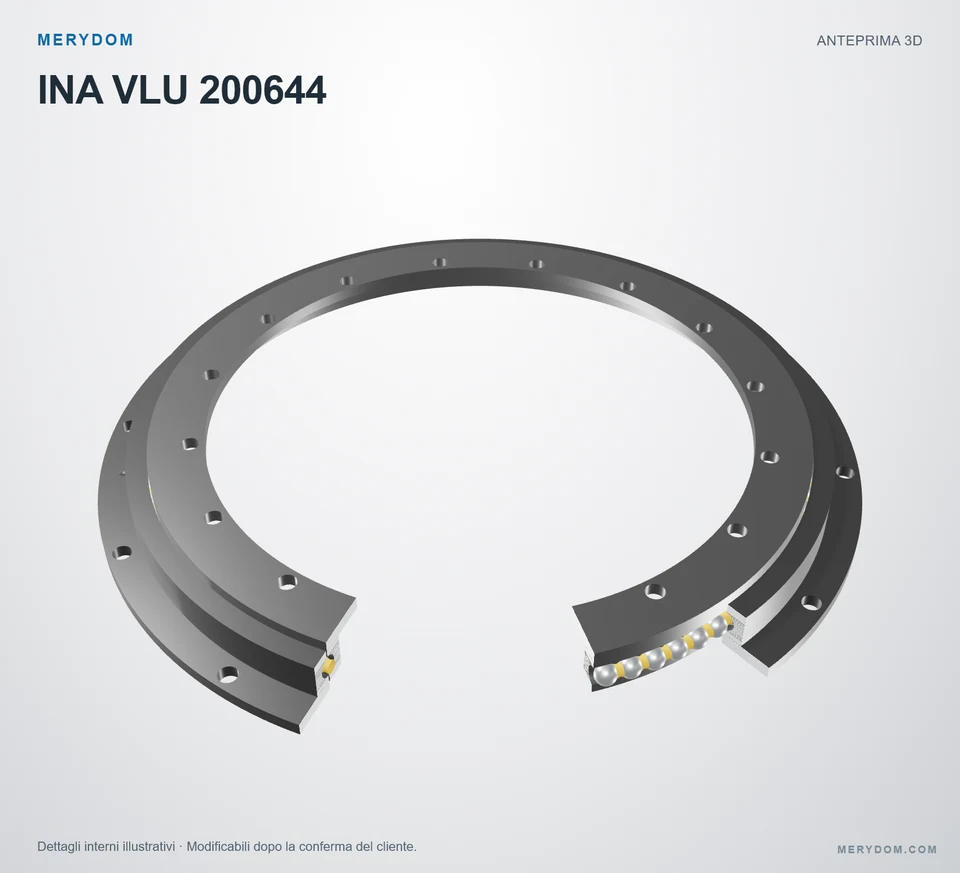

Cuscinetto di rotazione prodotto da MERYDOM e verificato per l’intercambiabilità con INA VLU 200644.

Dati prodotto certificatiVedi specifiche complete ↓

Overall OD (Do): 748–0,6 mm
Overall ID (di): 534+0,6 mm
Altezza totale: Non pubblicato
Configurazione dentatura: Senza dentatura
Fori di fissaggio: 12 / 16 esterno / interno
Design del cuscinetto: Four Point Contact Ball

Garanzia di fabbrica

Intercambiabilità dimensionale verificata
Materiali controllati da MERYDOM
Documentazione di fabbrica disponibile

DIMENSIONI DEL PRODOTTO

Dimensioni e interfacce pubblicate

Qui sono riportati tutti i valori disponibili di dimensioni, interfacce di montaggio e dentatura nell’unità originale pubblicata.

Vedi specifiche complete ↓

Dimensioni

Mass (Mass): 365 kgcirca 36.5 kg
Diametro esterno totale (Da): 748–0,6 mm
Outside centring diameter (DaZT): 746 mm
Diametro interno totale (di): 534+0,6 mm
Inside centring diameter (diZT): 536 mm
Catalog diameter Di (Di): 645,5+0,6 mm
Catalog diameter da (da): 642,5–0,6 mm

Montaggio

Circonferenza bulloni anello esterno (La): 720 mm
Fori di montaggio anello esterno (na): 12
Circonferenza bulloni anello interno (Li): 562 mm
Fori di montaggio anello interno (ni): 16

SPECIFICA CERTIFICATA MERYDOM

Specifiche del prodotto

Identità del prodotto MERYDOM, certificazione, materiali e dati dimensionali della sostituzione certificata.

Verificato in fabbrica da MERYDOM · Registro controllato

Parametro tecnico	Valore prodotto certificato MERYDOM
Prodotto certificato MERYDOM
Marca prodotto	MERYDOM
Modello MERYDOM	VLU 200644
Certificato intercambiabile con	INA VLU 200644
Verifica di fabbrica	Livello 3 · Verificato da ingegneria
Verificato da	Reparto tecnico MERYDOM
Metadati di verifica	Registro interno controllato; data e revisione del disegno non sono pubblicate.
Materiali
Opzioni configurabili del materiale degli anelli	42CrMo / 50Mn
Materiale tenuta	NBR · Gomma nitrilica
Opzioni configurabili del materiale del distanziatore	Nylon tecnico / Ottone
Identificazione
Marchio di riferimento	INA
Serie	VLU 20 Serie
Modello di riferimento	VLU 200644
Sistema di misura	Metricoo
Struttura del cuscinetto	Four Point Contact Ball
Configurazione dentatura	Senza dentatura
Dimensioni
Mass (Mass)	365 kgcirca 36.5 kg
Diametro esterno totale (Da)	748–0,6 mm
Outside centring diameter (DaZT)	746 mm
Diametro interno totale (di)	534+0,6 mm
Inside centring diameter (diZT)	536 mm
Catalog diameter Di (Di)	645,5+0,6 mm
Catalog diameter da (da)	642,5–0,6 mm
Montaggio
Circonferenza bulloni anello esterno (La)	720 mm
Fori di montaggio anello esterno (na)	12
Circonferenza bulloni anello interno (Li)	562 mm
Fori di montaggio anello interno (ni)	16
Capacità di carico
Maximum permissible radial load (Fr perm)	855 kNcirca 85.5 kN
Basic dynamic axial load rating (Ca)	200 kN
Basic static axial load rating (C0a)	455 kN
Basic dynamic radial load rating (Cr)	131 kN
Basic static radial load rating (C0r)	171 kN

Livello 3 · Verificato dall’ufficio tecnico MERYDOMVerificato da Reparto tecnico MERYDOM. La data della prova e la revisione del disegno non sono pubblicate.

CAPACITÀ DI CARICO DELLA SERIE

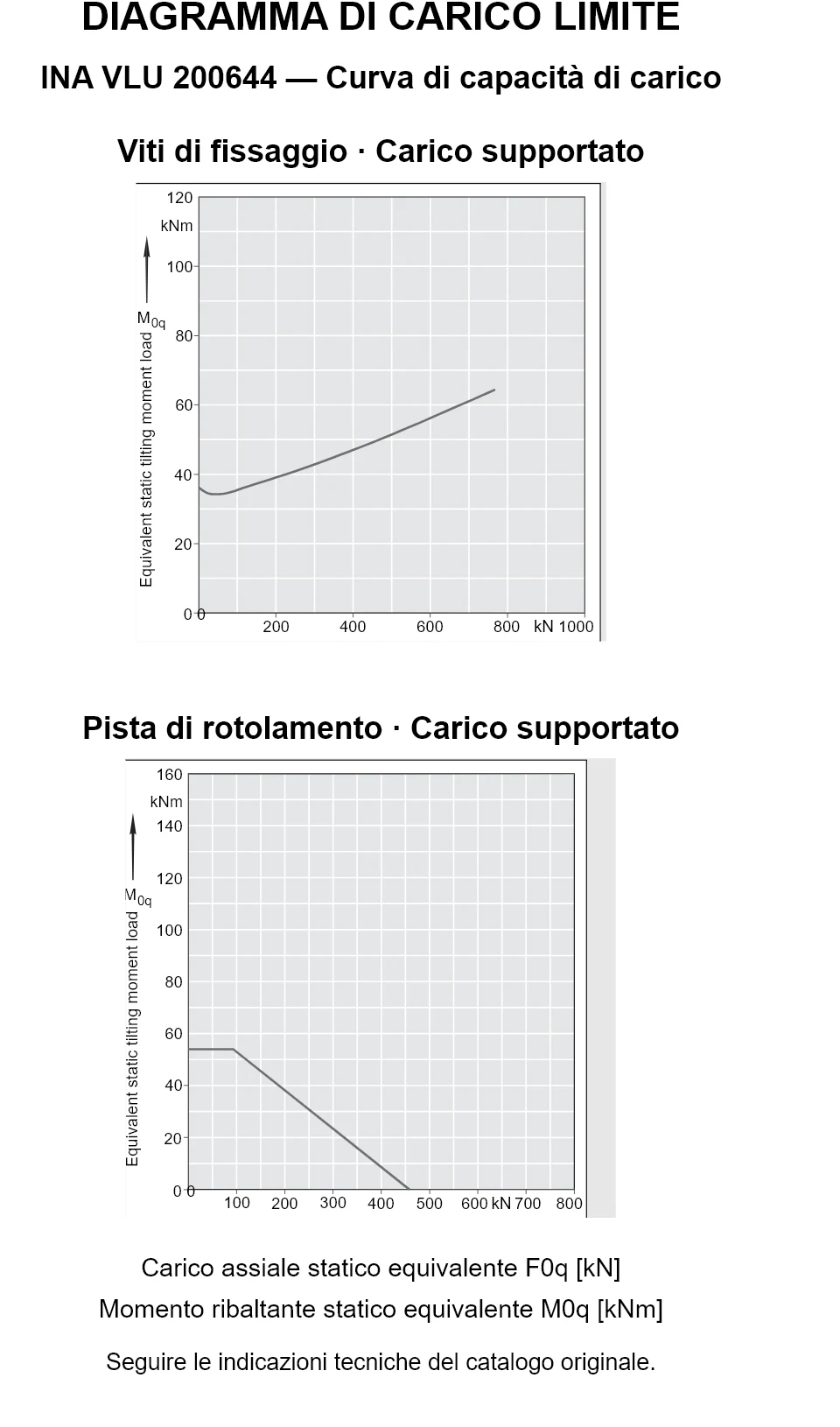

Grafico di carico della serie VLU 20

Usa la sigla del modello nella legenda del catalogo come riferimento iniziale per la capacità a momento e a spinta.

Nota di selezione tecnica

Questo diagramma è un ausilio di preselezione. L’approvazione finale MERYDOM deve considerare anche rigidezza del montaggio, capacità dei bulloni, ciclo di lavoro, lubrificazione e condizioni operative.

INGEGNERIA MERYDOM

Design sostitutivo verificato in fabbrica

Questo cuscinetto MERYDOM è stato verificato rispetto a ingombro, interfacce di montaggio, dentatura e specifica materiali pubblicati per l’uso sostitutivo.

Intercambiabilità certificata

Sigla modello e ingombro di installazione corrispondenti
Interfacce fori e circonferenze bulloni verificate
Dentatura corrispondente alla configurazione di riferimento

Costruzione MERYDOM

Opzioni configurabili del materiale degli anelli 42CrMo o 50Mn
Sistema di tenuta in gomma nitrilica NBR
Opzioni configurabili del distanziatore in nylon tecnico o ottone

Documentazione di fabbrica

Verifica del reparto tecnico MERYDOM
Le prove di verifica sono conservate nel registro interno controllato
La revisione del disegno e il pacchetto documentale finale sono confermati con l’offerta

Conferma applicazione

Confermare planarità del supporto, classe e precarico bulloni
Verificare carichi applicati, ciclo di lavoro e lubrificazione
Confermare temperatura, ambiente e condizioni di installazione

PRODOTTI CERTIFICATI CORRELATI

Nearby Modello MERYDOMs in VLU 20 Serie

Ogni modello MERYDOM elencato è certificato in fabbrica per sostituire il modello corrispondente del marchio di riferimento indicato nella sua pagina.

Modello MERYDOM	Dentatura	OD × ID × H
VLU 200544	Senza dentatura	648 × 434 × — mm	Vedi dettagli →
VLU 200744	Senza dentatura	848 × 634 × — mm	Vedi dettagli →
VLU 200844	Senza dentatura	948 × 734 × — mm	Vedi dettagli →
VLU 200414	Senza dentatura	518 × 304 × — mm	Vedi dettagli →

NOTA LEGALE E TECNICA

Certificazione indipendente del ricambio

MERYDOM è il produttore e il soggetto certificatore del prodotto MERYDOM mostrato in questa pagina.
Marchi e codici modello di terzi restano di proprietà dei rispettivi titolari e sono usati solo per identificare il riferimento di intercambiabilità previsto.
MERYDOM è un produttore indipendente e non è affiliato, approvato o sponsorizzato dall’OEM indicato.
La dichiarazione di intercambiabilità vale per la sigla corrispondente e l’ambito di verifica pubblicato; l’idoneità dipende da carichi, ciclo, installazione, lubrificazione e ambiente.
L’offerta approvata, il disegno di produzione e l’accordo tecnico contrattuale regolano il prodotto finale fornito.
