Verifizierte Austauschbarkeit
- Übereinstimmende Modellbezeichnung und Einbaumaße
- Geprüfte Bohrungs- und Lochkreisschnittstellen
- Verzahnung passend zur Referenzausführung
Drehverbindung als Ersatz für INA VLU 200644
Level 3 verifiziertVon MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit INA VLU 200644. Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.
Referenzmodell: INA VLU 200644. Serie: Vlu 20. Lagerkonstruktion: Vierpunkt-Kugellager. Verzahnungsart: Unverzahnt.
MERYDOM MARKE · ZERTIFIZIERTES ERSATZPRODUKTVerifizierte ProduktdatenVollständige Spezifikationen ansehen ↓ Werkssicherheit
VLU 200644
Von MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit INA VLU 200644.
- Overall OD (Do)
- 748–0,6 mm
- Overall ID (di)
- 534+0,6 mm
- Gesamthöhe
- 56 mm
- Verzahnungsart
- Unverzahnt
- Befestigungsbohrungen
- 12 / 16 außen / innen
- Lagerbauart
- Vierpunkt-Kugellager
MERYDOM verifiziertStufe 3 · Technischer Prüfdatensatz
- Verifizierte Maßaustauschbarkeit
- MERYDOM kontrollierte Werkstoffe
- Werksdokumentation verfügbar

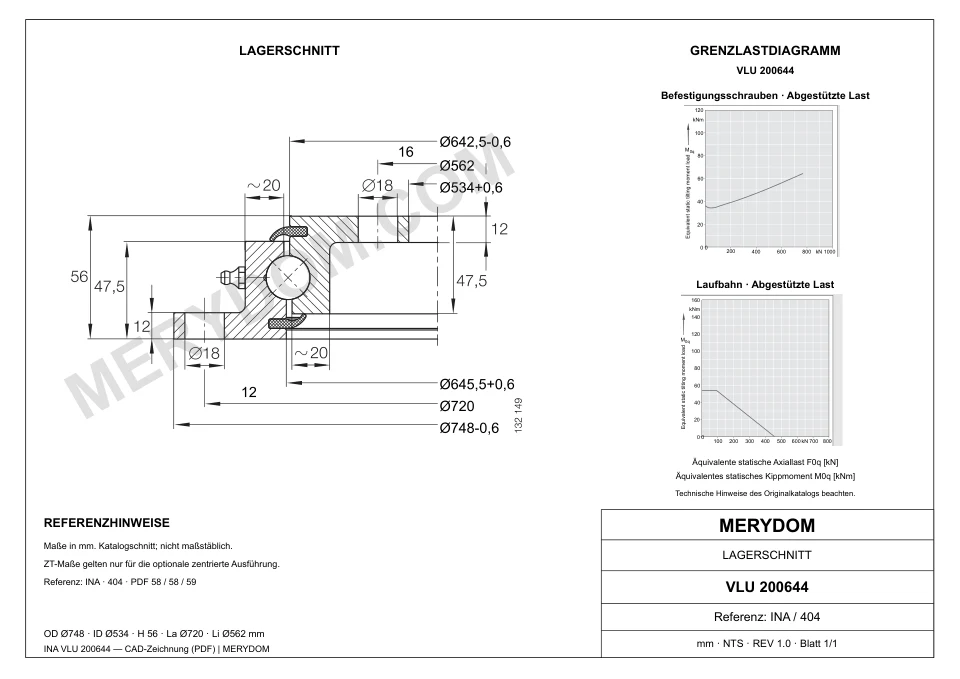

PRODUKTABMESSUNGEN
Vollständige Spezifikationen ansehen ↓Veröffentlichte Abmessungen und Schnittstellen
Alle verfügbaren Katalogmaße, Befestigungsschnittstellen und Verzahnungswerte werden hier in der veröffentlichten Originaleinheit gezeigt.
Abmessungen
- Massee (Massee)
- 36,5 kg
- Gesamt-Außendurchmesser (Da)
- 748–0,6 mm
- Äußerer Zentrierdurchmesser (DaZT)
- 746 mm
- Gesamt-Innendurchmesser (di)
- 534+0,6 mm
- Innerer Zentrierdurchmesser (diZT)
- 536 mm
- Katalogdurchmesser Di (Di)
- 645,5+0,6 mm
- Katalogdurchmesser da (da)
- 642,5–0,6 mm
- Gesamthöhe (H)
- 56 mm
Befestigung
- Lochkreis Außenring (La)
- 720 mm
- Montagebohrungen am Außenring (na)
- 12
- Lochkreis Innenring (Li)
- 562 mm
- Montagebohrungen am Innenring (ni)
- 16
- Montagebohrungsdurchmesser am Außenring (Ø18)
- 18 mm
- Montagebohrungsdurchmesser am Innenring (Ø18)
- 18 mm
MERYDOM VERIFIZIERTE SPEZIFIKATION
MERYDOM werkseitig verifiziert · Kontrollierter DatensatzSpezifikationen der Ersatz-Drehverbindung INA VLU 200644
MERYDOM Produktidentität, Zertifizierung, Werkstoffe und Maßdaten des zertifizierten Ersatzprodukts.
| Technischer Parameter | Verifizierter MERYDOM Produktwert |
|---|---|
| MERYDOM zertifiziertes Produkt | |
| Produktmarke | MERYDOM |
| MERYDOM Modell | VLU 200644 |
| Zertifiziert austauschbar mit | INA VLU 200644 |
| Werksverifizierung | Stufe 3 · Technisch verifiziert |
| Geprüft von | MERYDOM Technikabteilung |
| Verifizierungsmetadaten | Kontrollierter interner Datensatz; Datum und Zeichnungsrevision werden nicht veröffentlicht. |
| Werkstoffe | |
| Konfigurierbare Ringwerkstoffoptionen | 42CrMo / 50Mn |
| Dichtungswerkstoff | NBR · Nitrilkautschuk |
| Konfigurierbare Distanzstückwerkstoffe | Technisches Nylon / Messing |
| Identifikation | |
| Referenzmarke | INA |
| Serie | Vlu 20 Serie |
| Referenzmodell | VLU 200644 |
| Maßsystem | Metrisch |
| Lagerkonstruktion | Vierpunkt-Kugellager |
| Verzahnungsart | Unverzahnt |
| Abmessungen | |
| Massee (Massee) | 36,5 kg |
| Gesamt-Außendurchmesser (Da) | 748–0,6 mm |
| Äußerer Zentrierdurchmesser (DaZT) | 746 mm |
| Gesamt-Innendurchmesser (di) | 534+0,6 mm |
| Innerer Zentrierdurchmesser (diZT) | 536 mm |
| Katalogdurchmesser Di (Di) | 645,5+0,6 mm |
| Katalogdurchmesser da (da) | 642,5–0,6 mm |
| Gesamthöhe (H) | 56 mm |
| Befestigung | |
| Lochkreis Außenring (La) | 720 mm |
| Montagebohrungen am Außenring (na) | 12 |
| Lochkreis Innenring (Li) | 562 mm |
| Montagebohrungen am Innenring (ni) | 16 |
| Montagebohrungsdurchmesser am Außenring (Ø18) | 18 mm |
| Montagebohrungsdurchmesser am Innenring (Ø18) | 18 mm |
| Tragzahlen | |
| Maximal zulässige Radiallast (Fr perm) | 85,5 kN |
| Dynamische axiale Grundtragzahl (Ca) | 200 kN |
| Statische axiale Grundtragzahl (C0a) | 455 kN |
| Dynamische radiale Grundtragzahl (Cr) | 131 kN |
| Statische radiale Grundtragzahl (C0r) | 171 kN |
Stufe 3 · Durch MERYDOM Technik verifiziertGeprüft durch MERYDOM Technikabteilung. Nachweisdatum und Zeichnungsrevision werden nicht veröffentlicht.

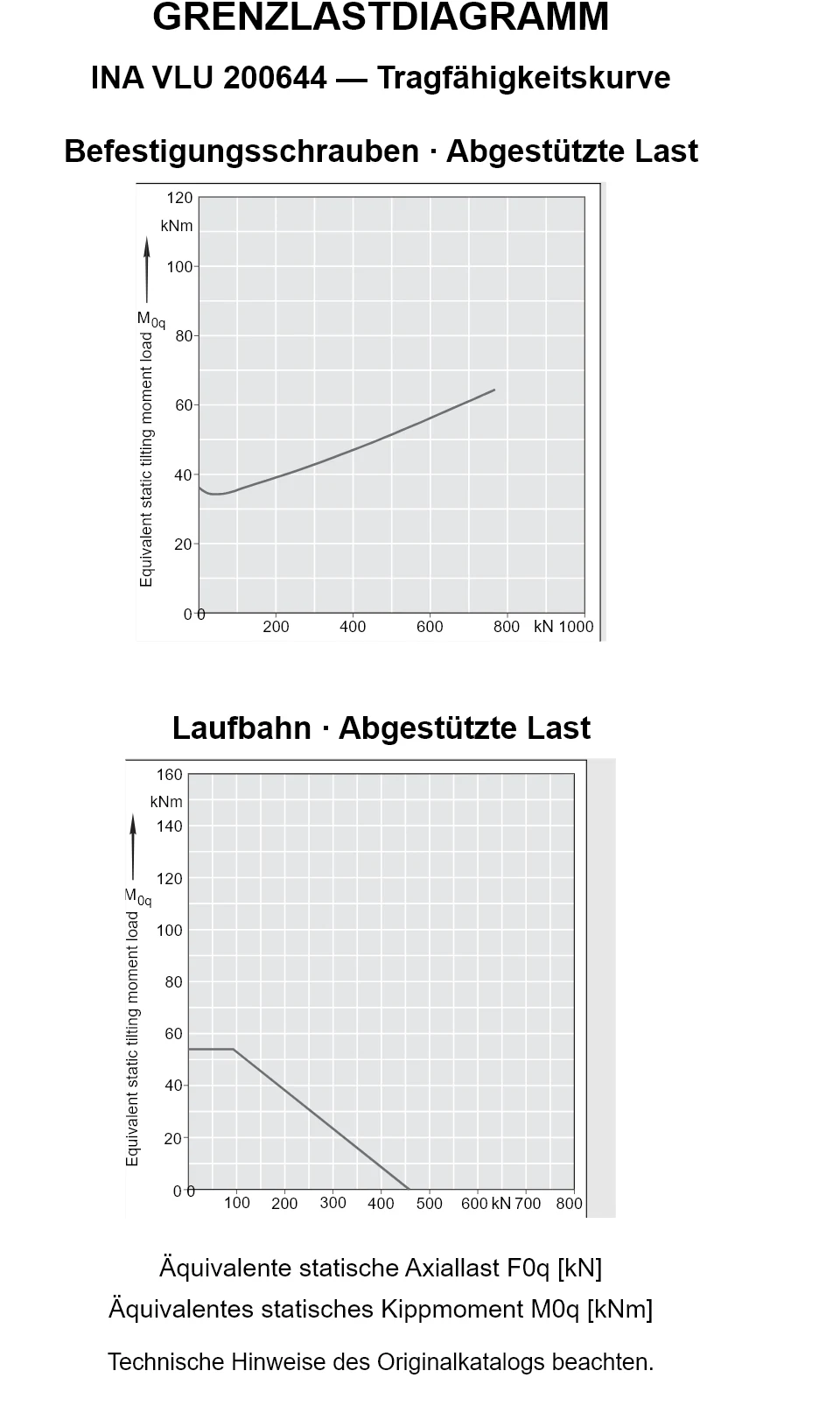

INA VLU 200644 — Tragfähigkeitskurve
INA VLU 200644 — Tragfähigkeitskurve
INA VLU 200644 — Tragfähigkeitskurve. Technische Hinweise des Originalkatalogs beachten.
Technischer Auswahlhinweis
Dieses Katalogdiagramm dient der Vorauswahl. Die endgültige MERYDOM Anwendungsfreigabe muss auch Befestigungssteifigkeit, Schraubentragfähigkeit, Lastzyklus, Schmierung und Betriebsbedingungen berücksichtigen.
MERYDOM TECHNIK

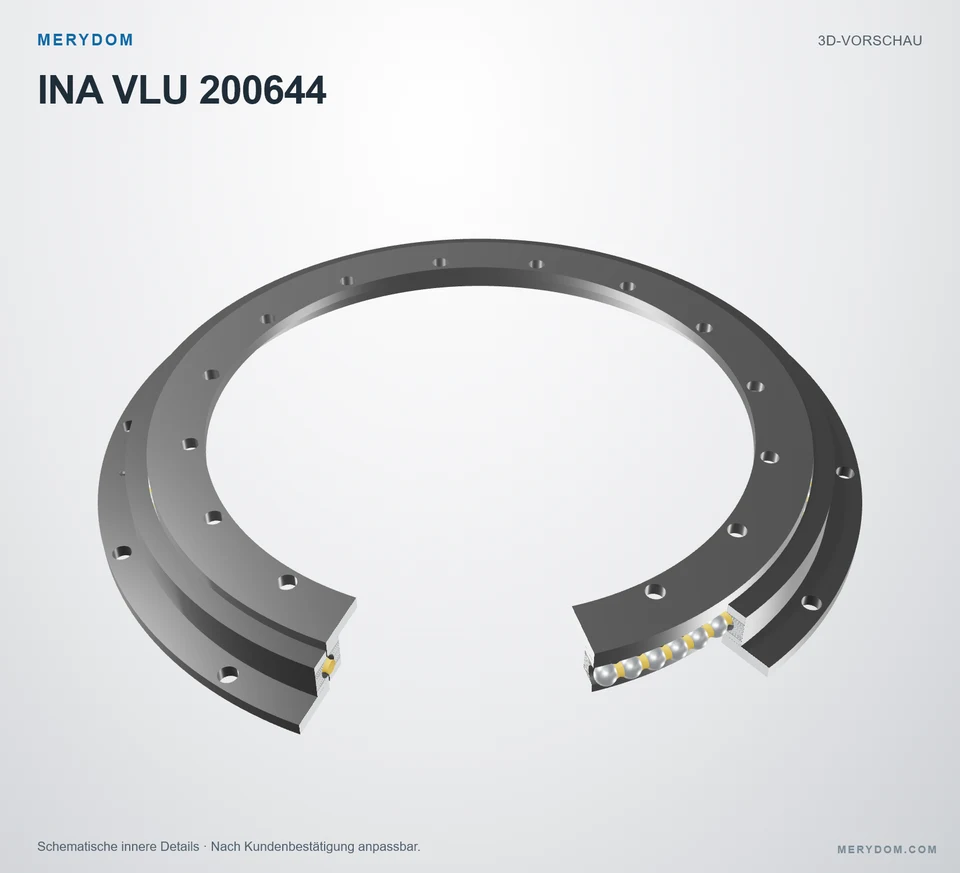

MERYDOM Ersatz für INA VLU 200644
Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.
MERYDOM Ausführung
- Konfigurierbare Ringwerkstoffoptionen 42CrMo oder 50Mn
- Dichtungssystem aus NBR-Nitrilkautschuk
- Konfigurierbare Distanzstückoptionen aus technischem Nylon oder Messing
Werksdokumentation
- Technische Verifizierung durch die MERYDOM Technikabteilung
- Verifizierungsnachweise werden im kontrollierten internen Datensatz geführt
- Zeichnungsrevision und endgültiges Dokumentationspaket werden mit dem Angebot bestätigt
Anwendungsbestätigung
- Auflageebenheit, Schraubengüte und Vorspannung bestätigen
- Einwirkende Lasten, Lastzyklus und Schmierung prüfen
- Temperatur-, Umgebungs- und Einbaubedingungen bestätigen
RECHTLICHER UND TECHNISCHER HINWEIS
Unabhängige Ersatzprodukt-Verifizierung
- MERYDOM ist Hersteller und verifizierende Stelle des auf dieser Seite dargestellten MERYDOM Produkts.
- Marken und Modellnummern Dritter bleiben Eigentum der jeweiligen Inhaber und dienen ausschließlich zur Kennzeichnung der vorgesehenen Austauschreferenz.
- MERYDOM ist ein unabhängiger Hersteller und weder mit dem genannten OEM verbunden noch von ihm unterstützt oder gesponsert.
- Die Austauschbarkeitserklärung gilt für die übereinstimmende Modellbezeichnung und den veröffentlichten Prüfumfang; die Anwendungseignung hängt weiterhin von Lasten, Lastzyklus, Einbau, Schmierung und Betriebsumgebung ab.
- Das freigegebene Angebot, die Fertigungszeichnung und die vertragliche technische Vereinbarung bestimmen das endgültig gelieferte Produkt.
