Intercambiabilità certificata
- Sigla modello e ingombro di installazione corrispondenti
- Interfacce fori e circonferenze bulloni verificate
- Dentatura corrispondente alla configurazione di riferimento

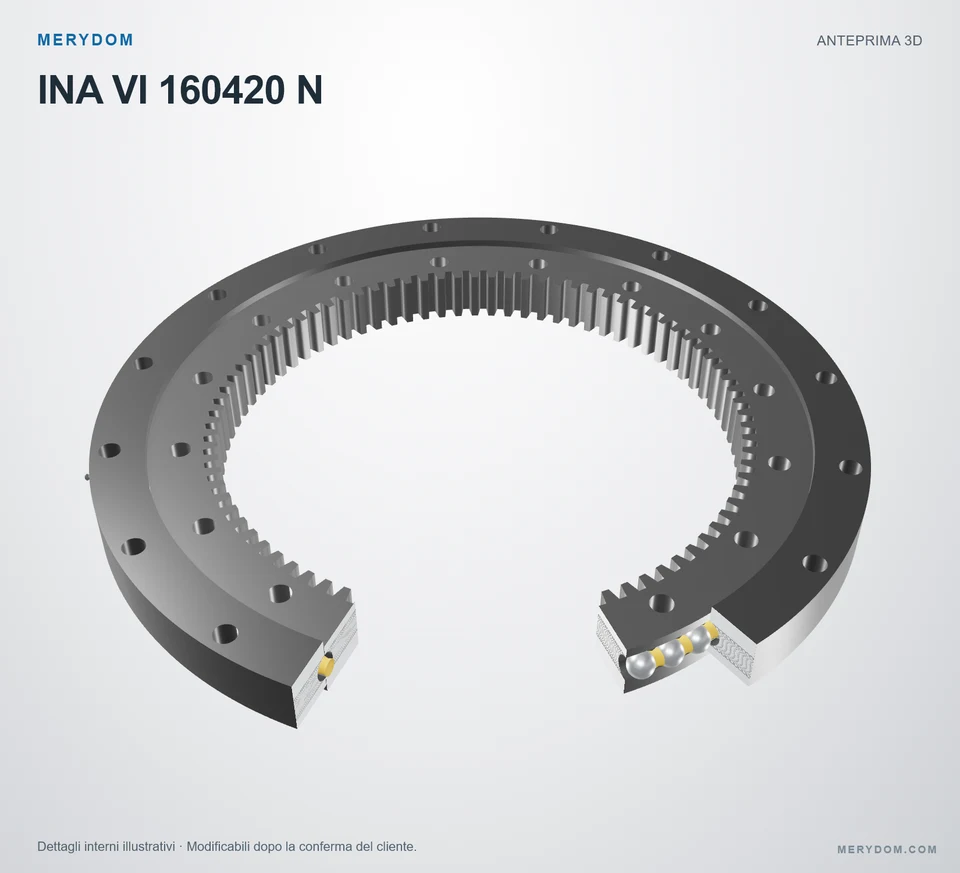

Cuscinetto di rotazione sostitutivo per INA VI 160420 N
Verificato di livello 3Cuscinetto di rotazione prodotto da MERYDOM e verificato per l’intercambiabilità con INA VI 160420 N. Questo cuscinetto MERYDOM è stato verificato rispetto a ingombro, interfacce di montaggio, dentatura e specifica materiali pubblicati per l’uso sostitutivo.
Modello di riferimento: INA VI 160420 N. Serie: Vi. Struttura del cuscinetto: Sfere a quattro punti di contatto. Configurazione dentatura: Dentatura interna.
MARCHIO MERYDOM · SOSTITUZIONE CERTIFICATADati prodotto certificatiVedi specifiche complete ↓ Garanzia di fabbrica
VI 160420 N
Cuscinetto di rotazione prodotto da MERYDOM e verificato per l’intercambiabilità con INA VI 160420 N.
- Overall OD (Do)
- 486 mm
- Overall ID (di)
- 332 mm
- Altezza totale
- 39 mm
- Configurazione dentatura
- Dentatura interna
- Fori di fissaggio
- 16 / 16 esterno / interno
- Design del cuscinetto
- Sfere a quattro punti di contatto
Verificato da MERYDOMLivello 3 · Registro di verifica tecnica
- Intercambiabilità dimensionale verificata
- Materiali controllati da MERYDOM
- Documentazione di fabbrica disponibile
DIMENSIONI DEL PRODOTTO
Vedi specifiche complete ↓Dimensioni e interfacce pubblicate
Qui sono riportati tutti i valori disponibili di dimensioni, interfacce di montaggio e dentatura nell’unità originale pubblicata.
Dimensioni
- Massaa (Massaa)
- 23 kg
- Diametro esterno totale (Da)
- 486 mm
- Diametro di centraggio esterno (DaZT)
- 484 mm
- Diametro interno totale (di)
- 332 mm
- Diametro di catalogo Di (Di)
- 419 mm
- Diametro di catalogo da (da)
- 421 mm
- Diametro di centraggio da catalogo daZT (daZT)
- 419 mm
- Altezza totale (H)
- 39 mm
- Altezza interna (h)
- 34 mm
- Lunghezza di centraggio esterna (T)
- 6 mm
- Lunghezza di centraggio interna (t)
- 2,5 mm
Montaggio
- Circonferenza bulloni anello esterno (La)
- 462 mm
- Circonferenza bulloni anello interno (Li)
- 378 mm
- Fori di montaggio anello esterno (na)
- 16
- Fori di montaggio anello interno (ni)
- 16
- Diametro comune dei fori di montaggio (dB)
- 14 mm
Dentatura
- Diametro primitivo dentatura (d0)
- 340 mm
- Modulo della dentatura (m)
- 4 mm
- Numero di denti (z)
- 85
- Larghezza della dentatura (b)
- 34 mm
SPECIFICA CERTIFICATA MERYDOM
Verificato in fabbrica da MERYDOM · Registro controllatoSpecifiche del cuscinetto di rotazione INA VI 160420 N
Identità del prodotto MERYDOM, certificazione, materiali e dati dimensionali della sostituzione certificata.
| Parametro tecnico | Valore prodotto certificato MERYDOM |
|---|---|
| Prodotto certificato MERYDOM | |
| Marca prodotto | MERYDOM |
| Modello MERYDOM | VI 160420 N |
| Certificato intercambiabile con | INA VI 160420 N |
| Verifica di fabbrica | Livello 3 · Verificato da ingegneria |
| Verificato da | Reparto tecnico MERYDOM |
| Metadati di verifica | Registro interno controllato; data e revisione del disegno non sono pubblicate. |
| Materiali | |
| Opzioni configurabili del materiale degli anelli | 42CrMo / 50Mn |
| Materiale tenuta | NBR · Gomma nitrilica |
| Opzioni configurabili del materiale del distanziatore | Nylon tecnico / Ottone |
| Identificazione | |
| Marchio di riferimento | INA |
| Serie | Vi Serie |
| Modello di riferimento | VI 160420 N |
| Sistema di misura | Metricoo |
| Struttura del cuscinetto | Sfere a quattro punti di contatto |
| Configurazione dentatura | Dentatura interna |
| Dimensioni | |
| Massaa (Massaa) | 23 kg |
| Diametro esterno totale (Da) | 486 mm |
| Diametro di centraggio esterno (DaZT) | 484 mm |
| Diametro interno totale (di) | 332 mm |
| Diametro di catalogo Di (Di) | 419 mm |
| Diametro di catalogo da (da) | 421 mm |
| Diametro di centraggio da catalogo daZT (daZT) | 419 mm |
| Altezza totale (H) | 39 mm |
| Altezza interna (h) | 34 mm |
| Lunghezza di centraggio esterna (T) | 6 mm |
| Lunghezza di centraggio interna (t) | 2,5 mm |
| Montaggio | |
| Circonferenza bulloni anello esterno (La) | 462 mm |
| Circonferenza bulloni anello interno (Li) | 378 mm |
| Fori di montaggio anello esterno (na) | 16 |
| Fori di montaggio anello interno (ni) | 16 |
| Diametro comune dei fori di montaggio (dB) | 14 mm |
| Dentatura | |
| Diametro primitivo dentatura (d0) | 340 mm |
| Modulo della dentatura (m) | 4 mm |
| Numero di denti (z) | 85 |
| Larghezza della dentatura (b) | 34 mm |
| Capacità di carico | |
| Carico radiale massimo ammissibile (Fr perm) | 66,1 kN |
| Forza normale sul dente (Fznorm) | 12,3 kN |
| Forza massima sul dente (Fzmax) | 17,8 kN |
| Capacità di carico assiale dinamica di base (Ca) | 191 kN |
| Capacità di carico assiale statica di base (C0a) | 620 kN |
| Capacità di carico radiale dinamica di base (Cr) | 125 kN |
| Capacità di carico radiale statica di base (C0r) | 275 kN |
Livello 3 · Verificato dall’ufficio tecnico MERYDOMVerificato da Reparto tecnico MERYDOM. La data della prova e la revisione del disegno non sono pubblicate.

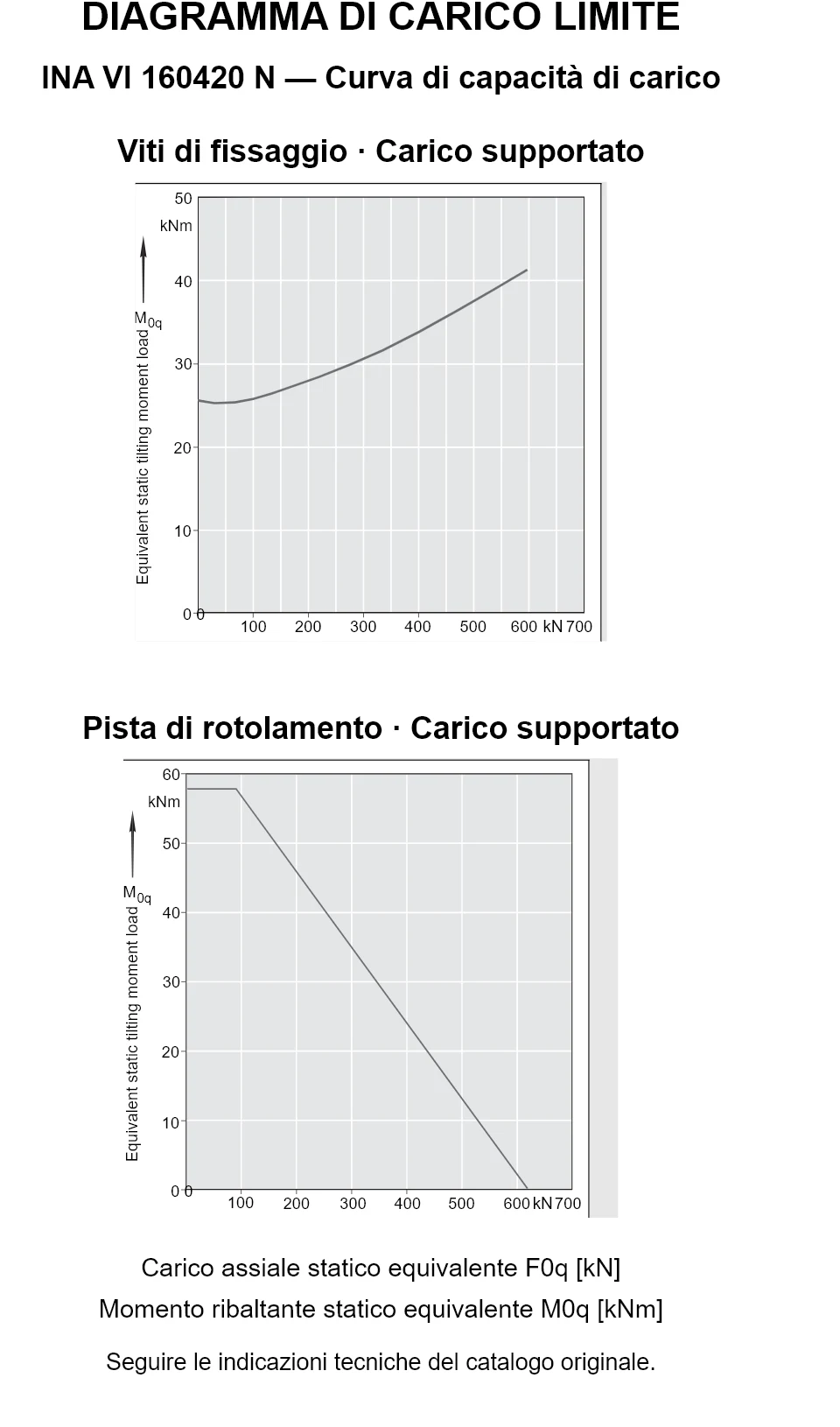

INA VI 160420 N — Curva di capacità di carico
INA VI 160420 N — Curva di capacità di carico
INA VI 160420 N — Curva di capacità di carico. Seguire le indicazioni tecniche del catalogo originale.
Nota di selezione tecnica
Questo diagramma è un ausilio di preselezione. L’approvazione finale MERYDOM deve considerare anche rigidezza del montaggio, capacità dei bulloni, ciclo di lavoro, lubrificazione e condizioni operative.
INGEGNERIA MERYDOM
Ricambio MERYDOM per INA VI 160420 N
Questo cuscinetto MERYDOM è stato verificato rispetto a ingombro, interfacce di montaggio, dentatura e specifica materiali pubblicati per l’uso sostitutivo.
Costruzione MERYDOM
- Opzioni configurabili del materiale degli anelli 42CrMo o 50Mn
- Sistema di tenuta in gomma nitrilica NBR
- Opzioni configurabili del distanziatore in nylon tecnico o ottone
Documentazione di fabbrica
- Verifica del reparto tecnico MERYDOM
- Le prove di verifica sono conservate nel registro interno controllato
- La revisione del disegno e il pacchetto documentale finale sono confermati con l’offerta
Conferma applicazione
- Confermare planarità del supporto, classe e precarico bulloni
- Verificare carichi applicati, ciclo di lavoro e lubrificazione
- Confermare temperatura, ambiente e condizioni di installazione
NOTA LEGALE E TECNICA
Certificazione indipendente del ricambio
- MERYDOM è il produttore e il soggetto certificatore del prodotto MERYDOM mostrato in questa pagina.
- Marchi e codici modello di terzi restano di proprietà dei rispettivi titolari e sono usati solo per identificare il riferimento di intercambiabilità previsto.
- MERYDOM è un produttore indipendente e non è affiliato, approvato o sponsorizzato dall’OEM indicato.
- La dichiarazione di intercambiabilità vale per la sigla corrispondente e l’ambito di verifica pubblicato; l’idoneità dipende da carichi, ciclo, installazione, lubrificazione e ambiente.
- L’offerta approvata, il disegno di produzione e l’accordo tecnico contrattuale regolano il prodotto finale fornito.
SUPPORTO RICAMBI MERYDOM
Richiedi prezzo e consegnaPronto per prezzo, consegna e conferma applicativa?
Send the required quantity and operating conditions. MERYDOM will confirm the supply configuration, documentation package and delivery schedule for model VI 160420 N.
