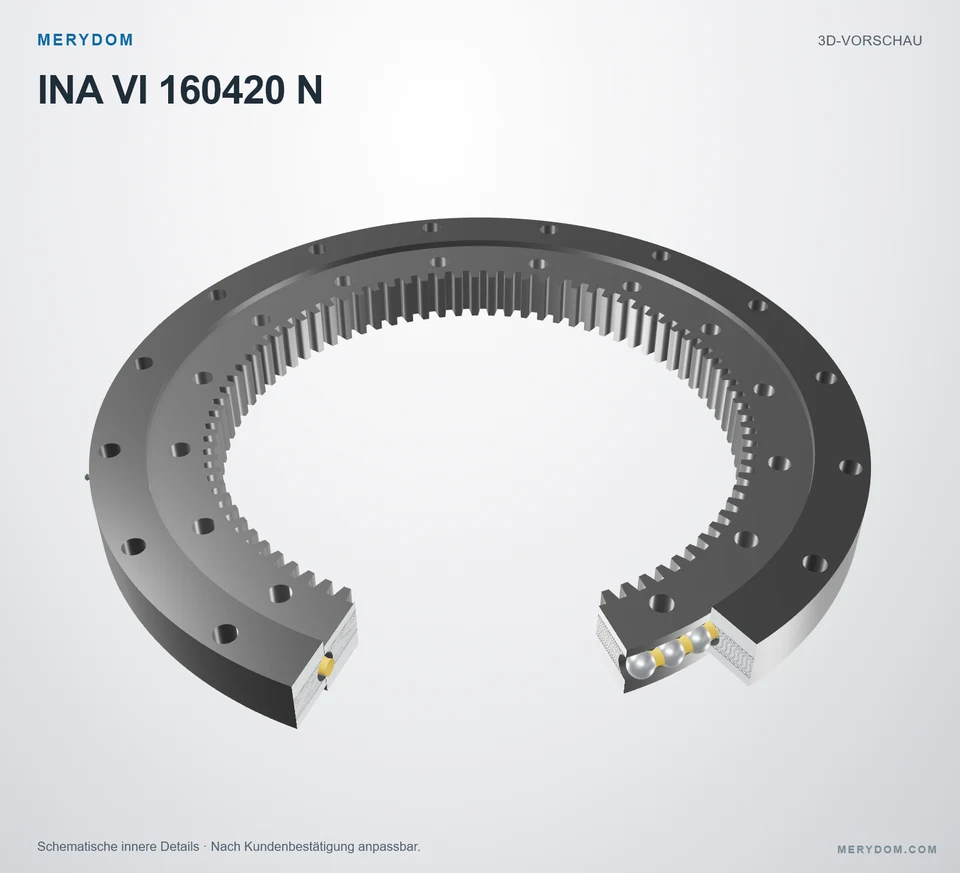

Drehverbindung als Ersatz für INA VI 160420 N
Level 3 verifiziertVon MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit INA VI 160420 N. Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.
Referenzmodell: INA VI 160420 N. Serie: Vi. Lagerkonstruktion: Vierpunkt-Kugellager. Verzahnungsart: Innenverzahnt.
MERYDOM MARKE · ZERTIFIZIERTES ERSATZPRODUKTVerifizierte ProduktdatenVollständige Spezifikationen ansehen ↓ Werkssicherheit
VI 160420 N
Von MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit INA VI 160420 N.
- Overall OD (Do)
- 486 mm
- Overall ID (di)
- 332 mm
- Gesamthöhe
- 39 mm
- Verzahnungsart
- Innenverzahnt
- Befestigungsbohrungen
- 16 / 16 außen / innen
- Lagerbauart
- Vierpunkt-Kugellager
MERYDOM verifiziertStufe 3 · Technischer Prüfdatensatz
- Verifizierte Maßaustauschbarkeit
- MERYDOM kontrollierte Werkstoffe
- Werksdokumentation verfügbar

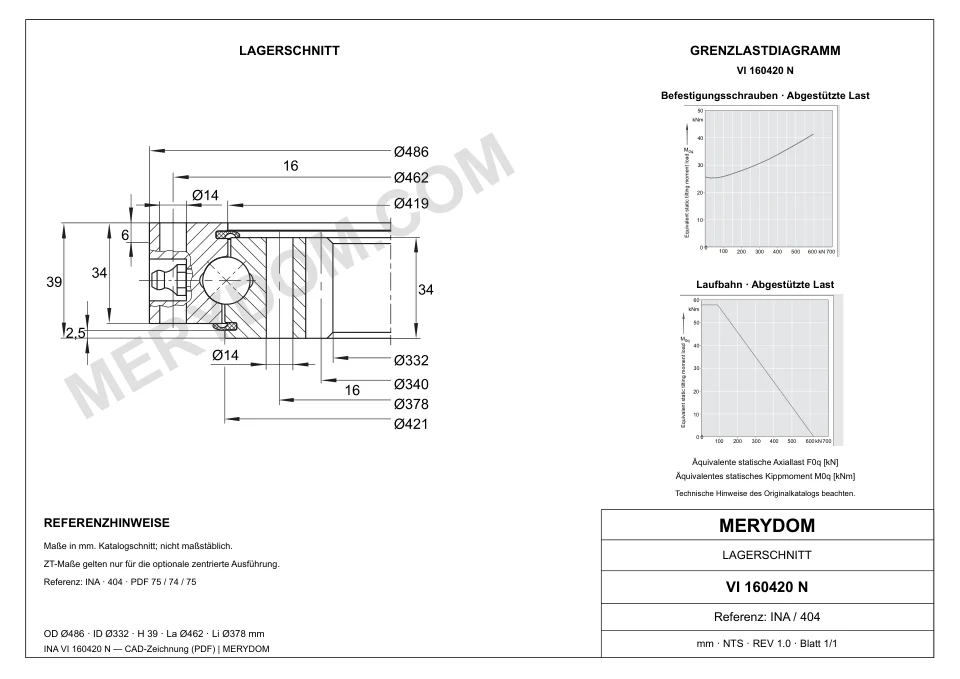

PRODUKTABMESSUNGEN
Vollständige Spezifikationen ansehen ↓Veröffentlichte Abmessungen und Schnittstellen
Alle verfügbaren Katalogmaße, Befestigungsschnittstellen und Verzahnungswerte werden hier in der veröffentlichten Originaleinheit gezeigt.
Abmessungen
- Massee (Massee)
- 23 kg
- Gesamt-Außendurchmesser (Da)
- 486 mm
- Äußerer Zentrierdurchmesser (DaZT)
- 484 mm
- Gesamt-Innendurchmesser (di)
- 332 mm
- Katalogdurchmesser Di (Di)
- 419 mm
- Katalogdurchmesser da (da)
- 421 mm
- Katalog-Zentrierdurchmesser daZT (daZT)
- 419 mm
- Gesamthöhe (H)
- 39 mm
- Innenhöhe (h)
- 34 mm
- Äußere Zentrierlänge (T)
- 6 mm
- Innere Zentrierlänge (t)
- 2,5 mm
Befestigung
- Lochkreis Außenring (La)
- 462 mm
- Lochkreis Innenring (Li)
- 378 mm
- Montagebohrungen am Außenring (na)
- 16
- Montagebohrungen am Innenring (ni)
- 16
- Gemeinsamer Montagebohrungsdurchmesser (dB)
- 14 mm
Verzahnung
- Teilkreisdurchmesser der Verzahnung (d0)
- 340 mm
- Verzahnungsmodul (m)
- 4 mm
- Zähnezahl (z)
- 85
- Zahnbreite (b)
- 34 mm
MERYDOM VERIFIZIERTE SPEZIFIKATION
MERYDOM werkseitig verifiziert · Kontrollierter DatensatzSpezifikationen der Ersatz-Drehverbindung INA VI 160420 N
MERYDOM Produktidentität, Zertifizierung, Werkstoffe und Maßdaten des zertifizierten Ersatzprodukts.
| Technischer Parameter | Verifizierter MERYDOM Produktwert |
|---|---|
| MERYDOM zertifiziertes Produkt | |
| Produktmarke | MERYDOM |
| MERYDOM Modell | VI 160420 N |
| Zertifiziert austauschbar mit | INA VI 160420 N |
| Werksverifizierung | Stufe 3 · Technisch verifiziert |
| Geprüft von | MERYDOM Technikabteilung |
| Verifizierungsmetadaten | Kontrollierter interner Datensatz; Datum und Zeichnungsrevision werden nicht veröffentlicht. |
| Werkstoffe | |
| Konfigurierbare Ringwerkstoffoptionen | 42CrMo / 50Mn |
| Dichtungswerkstoff | NBR · Nitrilkautschuk |
| Konfigurierbare Distanzstückwerkstoffe | Technisches Nylon / Messing |
| Identifikation | |
| Referenzmarke | INA |
| Serie | Vi Serie |
| Referenzmodell | VI 160420 N |
| Maßsystem | Metrisch |
| Lagerkonstruktion | Vierpunkt-Kugellager |
| Verzahnungsart | Innenverzahnt |
| Abmessungen | |
| Massee (Massee) | 23 kg |
| Gesamt-Außendurchmesser (Da) | 486 mm |
| Äußerer Zentrierdurchmesser (DaZT) | 484 mm |
| Gesamt-Innendurchmesser (di) | 332 mm |
| Katalogdurchmesser Di (Di) | 419 mm |
| Katalogdurchmesser da (da) | 421 mm |
| Katalog-Zentrierdurchmesser daZT (daZT) | 419 mm |
| Gesamthöhe (H) | 39 mm |
| Innenhöhe (h) | 34 mm |
| Äußere Zentrierlänge (T) | 6 mm |
| Innere Zentrierlänge (t) | 2,5 mm |
| Befestigung | |
| Lochkreis Außenring (La) | 462 mm |
| Lochkreis Innenring (Li) | 378 mm |
| Montagebohrungen am Außenring (na) | 16 |
| Montagebohrungen am Innenring (ni) | 16 |
| Gemeinsamer Montagebohrungsdurchmesser (dB) | 14 mm |
| Verzahnung | |
| Teilkreisdurchmesser der Verzahnung (d0) | 340 mm |
| Verzahnungsmodul (m) | 4 mm |
| Zähnezahl (z) | 85 |
| Zahnbreite (b) | 34 mm |
| Tragzahlen | |
| Maximal zulässige Radiallast (Fr perm) | 66,1 kN |
| Normale Zahnkraft (Fznorm) | 12,3 kN |
| Maximale Zahnkraft (Fzmax) | 17,8 kN |
| Dynamische axiale Grundtragzahl (Ca) | 191 kN |
| Statische axiale Grundtragzahl (C0a) | 620 kN |
| Dynamische radiale Grundtragzahl (Cr) | 125 kN |
| Statische radiale Grundtragzahl (C0r) | 275 kN |
Stufe 3 · Durch MERYDOM Technik verifiziertGeprüft durch MERYDOM Technikabteilung. Nachweisdatum und Zeichnungsrevision werden nicht veröffentlicht.

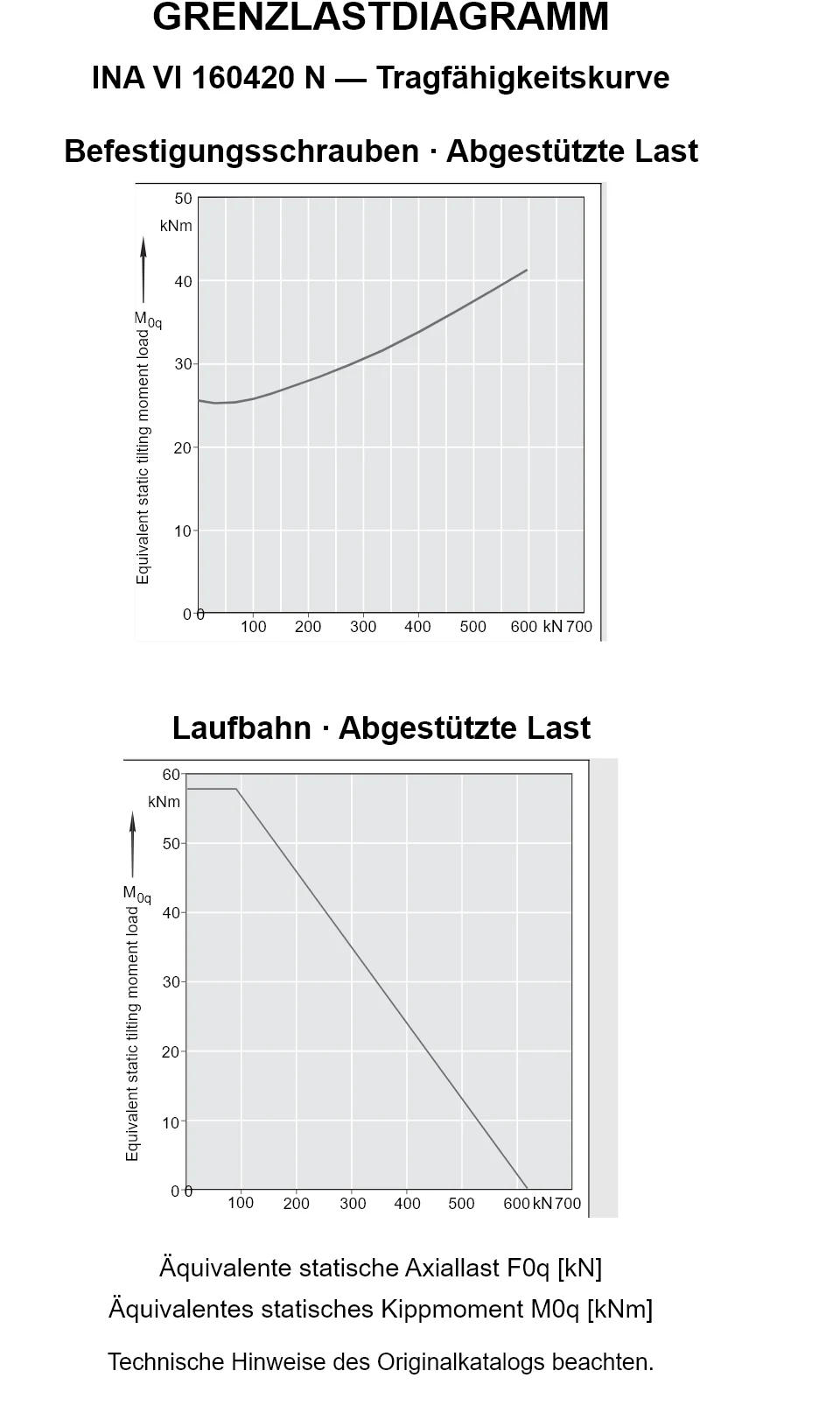

INA VI 160420 N — Tragfähigkeitskurve
INA VI 160420 N — Tragfähigkeitskurve
INA VI 160420 N — Tragfähigkeitskurve. Technische Hinweise des Originalkatalogs beachten.
Technischer Auswahlhinweis
Dieses Katalogdiagramm dient der Vorauswahl. Die endgültige MERYDOM Anwendungsfreigabe muss auch Befestigungssteifigkeit, Schraubentragfähigkeit, Lastzyklus, Schmierung und Betriebsbedingungen berücksichtigen.
MERYDOM TECHNIK
MERYDOM Ersatz für INA VI 160420 N
Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.
MERYDOM Ausführung
- Konfigurierbare Ringwerkstoffoptionen 42CrMo oder 50Mn
- Dichtungssystem aus NBR-Nitrilkautschuk
- Konfigurierbare Distanzstückoptionen aus technischem Nylon oder Messing
Werksdokumentation
- Technische Verifizierung durch die MERYDOM Technikabteilung
- Verifizierungsnachweise werden im kontrollierten internen Datensatz geführt
- Zeichnungsrevision und endgültiges Dokumentationspaket werden mit dem Angebot bestätigt
Anwendungsbestätigung
- Auflageebenheit, Schraubengüte und Vorspannung bestätigen
- Einwirkende Lasten, Lastzyklus und Schmierung prüfen
- Temperatur-, Umgebungs- und Einbaubedingungen bestätigen
RECHTLICHER UND TECHNISCHER HINWEIS
Unabhängige Ersatzprodukt-Verifizierung
- MERYDOM ist Hersteller und verifizierende Stelle des auf dieser Seite dargestellten MERYDOM Produkts.
- Marken und Modellnummern Dritter bleiben Eigentum der jeweiligen Inhaber und dienen ausschließlich zur Kennzeichnung der vorgesehenen Austauschreferenz.
- MERYDOM ist ein unabhängiger Hersteller und weder mit dem genannten OEM verbunden noch von ihm unterstützt oder gesponsert.
- Die Austauschbarkeitserklärung gilt für die übereinstimmende Modellbezeichnung und den veröffentlichten Prüfumfang; die Anwendungseignung hängt weiterhin von Lasten, Lastzyklus, Einbau, Schmierung und Betriebsumgebung ab.
- Das freigegebene Angebot, die Fertigungszeichnung und die vertragliche technische Vereinbarung bestimmen das endgültig gelieferte Produkt.
