Eine vollständige Drehverbindungsanfrage mit Zeichnungen, Lastfällen, Verzahnung, Betriebsprofil, Mengen, Prüfdokumenten und kaufmännischen Annahmen vorbereiten.
Ein belastbares Angebot ist die technische Antwort auf eine definierte Anforderung. Enthält eine Anfrage nur Außendurchmesser und Zielpreis, müssen Lieferanten Last, Verzahnung, Schrauben, Werkstoff, Genauigkeit und Dokumentation annehmen. Die Angebote wirken vergleichbar, beschreiben aber unterschiedliche Produkte.
Ein strukturiertes RFQ-Paket verkürzt Rückfragen und macht technische Unterschiede vor der Bestellung sichtbar. Pflichtanforderungen und Wünsche sowie vorläufige, freigegebene oder fehlende Daten werden getrennt.
Projekt und Lieferweg identifizieren
Geben Sie an, ob es sich um neue OEM-Auslegung, Katalogauswahl, Fertigung nach Zeichnung oder Austausch handelt. Nennen Sie Maschinentyp, Einsatzort, Jahres- und Prototypenmenge, Termin, Lieferziel und Servicebedarf. Der Anbieter muss wissen, ob technische Auswahl oder strikte Zeichnungskonformität das Angebot bestimmt.

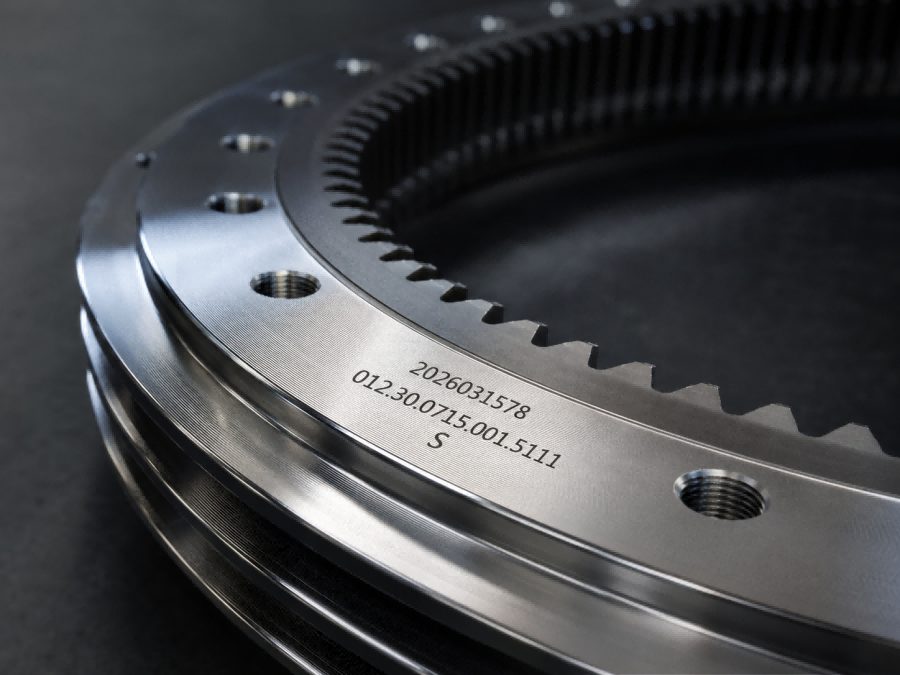

Teilenummer, Zeichnungsnummer, Revision und Dokumentenliste gehören dazu. Bei vorhandenem Muster oder gebrauchtem Lager ist festzulegen, ob es Referenz, maßgebende Spezifikation oder nur Maßnachweis ist. Fotos ersetzen keine lesbare Fertigungszeichnung.
Lasten und Betriebsprofil bereitstellen
Für die Auslegung werden gleichzeitige Kombinationen aus Axiallast, Radiallast und Kippmoment mit Faktoren, Dauer und Bewegungszustand benötigt. Ergänzen Sie Antriebsdrehmoment, Drehzahl, Schwenkwinkel, Zyklen, Stoß, Temperatur und Umgebung. Betriebs-, Prüf-, Transport- und Überlebensfälle sind getrennt. Der Leitfaden zur Lastfallberechnung liefert eine Tabellenstruktur. Fehlen Lastdaten bei einem Austausch, muss dies offen bleiben; Maßaustausch ist dann kein Lebensdauernachweis.
Jede mechanische Schnittstelle definieren
Erforderlich sind Außen- und Innenbauraum, Gesamthöhe, Zentrierungen, Lochkreise, Bohrungszahl, Gewinde, drehender Ring, Einbaulage und Schmierzugang. Für Verzahnungen: innen oder außen, Modul, Zähnezahl, Druckwinkel, Zahnbreite, Härte und Ritzeldaten. Bezugsflächensystem und Toleranzprioritäten sind eindeutig anzugeben.
Bei kritischer Steifigkeit, Vorspannung oder Präzision gehört die Anschlusskonstruktion dazu. Bestehendes Ritzel, Lochbild oder Drehdurchführung müssen genannt werden. Ersatzprojekte verwenden die Prüfliste zur Austauschbarkeit.
- Freigegebene Zeichnung und, wenn vorhanden, 3D-Modell;
- Lastfall- und Betriebstabelle mit Einheiten und Faktoren;
- Verzahnungs-, Ritzel-, Schrauben- und Montagedaten;
- Werkstoff-, Wärmebehandlungs-, Beschichtungs- und Dichtungsvorgaben;
- Menge, Lieferziel, Verpackung und Dokumentationsumfang;
- Liste unbekannter Werte, zu denen der Lieferant Annahmen ausweisen muss.
Qualitätsnachweise vor dem Preisvergleich vereinbaren
Spezifizieren Sie Werkstoffzeugnisse, Wärmebehandlungsberichte, Maßprüfung, Verzahnungsnachweise, Drehmoment, Serienrückverfolgbarkeit, Erstmusterprüfung, Zeugenpunkte und Abschlussfotos. Sprache, Dateiformat und Liefertermin der Dokumente beeinflussen Kosten und Durchlaufzeit und gehören vor die Bestellung. Der Prüfbericht-Leitfaden trennt Routinezeugnisse von vollständiger Erstmusterdokumentation. Lieferanten sollen Ausschlüsse und Abweichungen ausdrücklich aufführen.
Angebote in einer Konformitätsmatrix vergleichen
Erstellen Sie eine zeilenweise Matrix mit Anforderung, Lieferantenantwort, Nachweis, Abweichung und Verantwortlichem. Vereinheitlichen Sie Währung, Incoterm, Werkzeug-, Muster- und Dokumentkosten, Garantie und Lieferzeitbasis. Ein niedrigerer Stückpreis kann technische Prüfung, Zahnflankenhärtung, Inspektion oder Exportverpackung ausschließen. Technische Punkte werden vor kaufmännischer Freigabe geschlossen; die Bestellung verweist auf dieselbe Zeichnung, Revision, Abweichungsliste und Dokumentenmatrix.
FAQ
Welche Mindestdaten braucht eine sinnvolle Anfrage?
Maßgebende Zeichnung oder vollständige Maße, Anwendung und Betrieb, Verzahnungs- und Schraubenschnittstellen, Menge und Dokumente.
Kann vor bekannten Lasten angeboten werden?
Ein Maß- oder Budgetangebot ist möglich, darf aber nicht als geprüfte Last- oder Lebensdauerauswahl bezeichnet werden.
Wann werden Erstmusteranforderungen festgelegt?
Vor Angebot, da Muster, Messung, Zeugenpunkte und Berichte Planung und Kosten beeinflussen.
Technische Referenz
Für eine zeichnungsbasierte Prüfung senden Sie MERYDOM Anwendung, Lastfälle, Maße und Dokumentationsanforderungen.
