Verifizierte Austauschbarkeit
- Übereinstimmende Modellbezeichnung und Einbaumaße
- Geprüfte Bohrungs- und Lochkreisschnittstellen
- Verzahnung passend zur Referenzausführung
MERYDOM HS6-29E1Z
Von MERYDOM werkseitig für den Austausch verifiziert mit Kaydon HS6-29E1Z. Das MERYDOM Produkt verwendet dieselbe Modellbezeichnung zur direkten Zuordnung.
MERYDOM MARKE · ZERTIFIZIERTES ERSATZPRODUKTVerifizierte ProduktdatenVollständige Spezifikationen ansehen ↓ Werkssicherheit
HS6-29E1Z

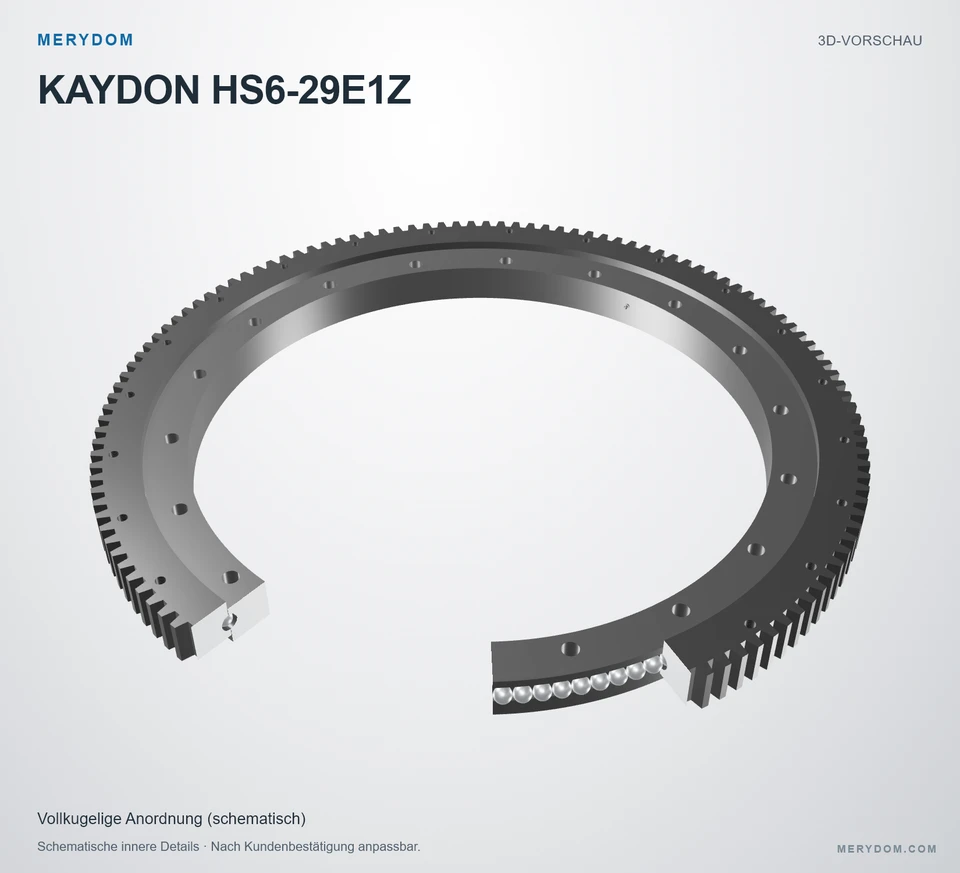

Von MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit Kaydon HS6-29E1Z.
MERYDOM verifiziertTechnische Verifizierung · Rev 1.0- Overall OD (Do)
- 32.900 in
- Overall ID (di)
- 25.000 in
- Gesamthöhe
- 2.200 in
- Verzahnungsart
- Außenverzahnt
- Befestigungsbohrungen
- 24 / 18 außen / innen
- Lagerbauart
- Vierpunkt-Kugellager
- Verifizierte Maßaustauschbarkeit
- MERYDOM kontrollierte Werkstoffe
- Werksdokumentation verfügbar
MERYDOM VERIFIZIERTE SPEZIFIKATION
MERYDOM werkseitig verifiziert · Rev. 1.0Produktspezifikationen
MERYDOM Produktidentität, Zertifizierung, Werkstoffe und Maßdaten des zertifizierten Ersatzprodukts.
| Technischer Parameter | Verifizierter MERYDOM Produktwert |
|---|---|
| MERYDOM zertifiziertes Produkt | |
| Produktmarke | MERYDOM |
| MERYDOM Modell | HS6-29E1Z |
| Zertifiziert austauschbar mit | Kaydon HS6-29E1Z |
| Werksverifizierung | Stufe 3 · Technisch verifiziert |

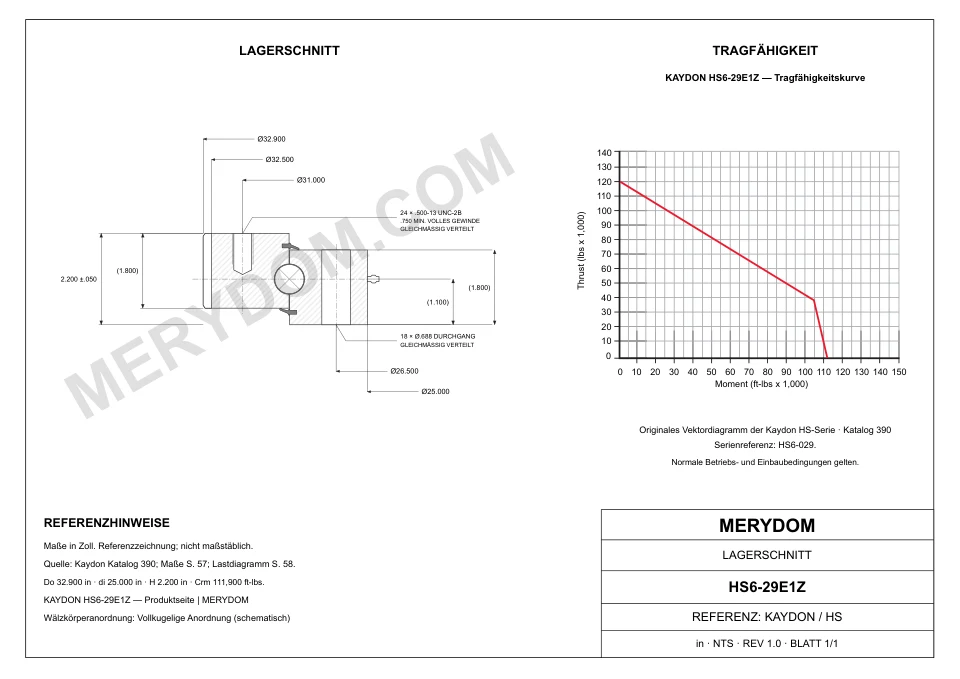

| Freigegebene Zeichnungsrevision | 1.0 |
| Geprüft von | MERYDOM Technikabteilung |
| Zertifizierungsdatum | 2026-08-15 |
| Werkstoffe | |
| Optionen für Ringwerkstoff | 42CrMo / 50Mn |
| Dichtungswerkstoff | NBR · Nitrilkautschuk |
| Optionen für Distanzstückwerkstoff | Technisches Nylon / Messing |
| Identifikation | |
| Referenzmarke | Kaydon |
| Serie | HS Serie |
| Referenzmodell | HS6-29E1Z |
| Maßsystem | ZollMetrischer Referenzwert daneben |
| Lagerkonstruktion | Vierpunkt-Kugellager |
| Verzahnungsart | Außenverzahnt |
| Abmessungen | |
| Gesamt-Außendurchmesser (Do) | 32.900 in835.66 mm |
| Gesamt-Innendurchmesser (di) | 25.000 in635 mm |
| Gesamthöhe (H) | 2.200 in55.88 mm |
| Lochkreis Außenring (Lo) | 31.000 in787.4 mm |
| Lochkreis Innenring (Li) | 26.500 in673.1 mm |
| Teilkreisdurchmesser der Verzahnung (D2) | 32.500 in825.5 mm |
| Assembly weight (G) | 158 lb71.668 kg |
| Tragzahlen | |
| Maximale Zahnkraft (Fz) | 5164 lbf22,970.616 N |
| Momententragzahl (Crm) | 111900 in111,900 |
| Befestigung | |
| Schraubenbohrungen Außenring (no) | 24 Bohrungen · 0.500-13 UNC-2B; 0.750 min full thread |
| Schraubenbohrungen Innenring (ni) | 18 Bohrungen · 0.688 through, equally spaced |
| Verzahnung | |
| Teilungssystem | DP |
| Diametral Pitch (Pd) | 4.00000000 DP |
| Äquivalentes Modul (m) | 6.35 mm |
| Zähnezahl (z2) | 130 |
Stufe 3 · Durch MERYDOM Technik verifiziertAm 2026-08-15 durch MERYDOM Technikabteilung verifiziert.
SERIEN-TRAGFÄHIGKEIT

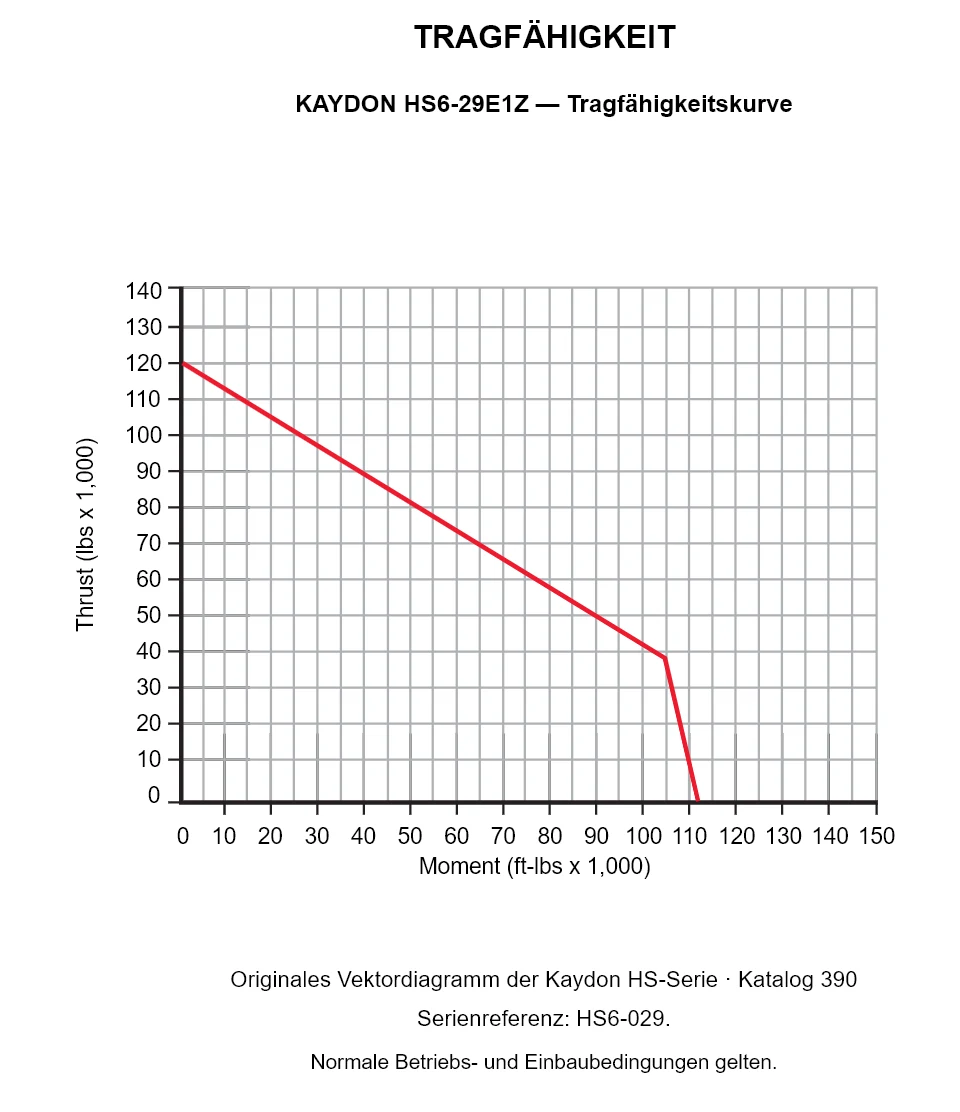

Traglastdiagramm der Serie HS
Verwenden Sie die Modellbezeichnung in der Kataloglegende als erste Referenz für Moment- und Axialtragfähigkeit.
Technischer Auswahlhinweis
Dieses Katalogdiagramm dient der Vorauswahl. Die endgültige MERYDOM Anwendungsfreigabe muss auch Befestigungssteifigkeit, Schraubentragfähigkeit, Lastzyklus, Schmierung und Betriebsbedingungen berücksichtigen.
MERYDOM ENGINEERING
Werkseitig verifizierte Ersatzkonstruktion
Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.
MERYDOM Ausführung
- Ringwerkstoffoptionen 42CrMo oder 50Mn
- Dichtungssystem aus NBR-Nitrilkautschuk
- Distanzstückoptionen aus technischem Nylon oder Messing
Werksdokumentation
- Technische Verifizierung durch die MERYDOM Technikabteilung
- Standardmäßig freigegebene Zeichnungsrevision 1.0
- Verifizierungsdatum mit dem Datenimport verknüpft
Anwendungsbestätigung
- Auflageebenheit, Schraubengüte und Vorspannung bestätigen
- Einwirkende Lasten, Lastzyklus und Schmierung prüfen
- Temperatur-, Umgebungs- und Einbaubedingungen bestätigen
RECHTLICHER UND TECHNISCHER HINWEIS
Unabhängige Ersatzprodukt-Verifizierung
- MERYDOM ist Hersteller und verifizierende Stelle des auf dieser Seite dargestellten MERYDOM Produkts.
- Marken und Modellnummern Dritter bleiben Eigentum der jeweiligen Inhaber und dienen ausschließlich zur Kennzeichnung der vorgesehenen Austauschreferenz.
- MERYDOM ist ein unabhängiger Hersteller und weder mit dem genannten OEM verbunden noch von ihm unterstützt oder gesponsert.
- Die Austauschbarkeitserklärung gilt für die übereinstimmende Modellbezeichnung und den veröffentlichten Prüfumfang; die Anwendungseignung hängt weiterhin von Lasten, Lastzyklus, Einbau, Schmierung und Betriebsumgebung ab.
- Das freigegebene Angebot, die Fertigungszeichnung und die vertragliche technische Vereinbarung bestimmen das endgültig gelieferte Produkt.
MERYDOM ERSATZPRODUKT-SUPPORT
Preis und Lieferzeit anfragenBereit für Preis-, Liefer- und Anwendungsbestätigung?
Send the required quantity and operating conditions. MERYDOM will confirm the supply configuration, documentation package and delivery schedule for model HS6-29E1Z.
