MERYDOM · Fabrikada sertifikalı muadil

Kaydon HS6-29E1Z Döner Tabla Rulmanı Muadili

Seviye 3 doğrulandı

MERYDOM üretimi, şu ürünle değiştirilebilirliği doğrulanmış döner tabla rulmanı: Kaydon HS6-29E1Z. Bu MERYDOM rulmanı, muadil kullanım için yayımlanan model zarfı, montaj arayüzleri, dişli düzeni ve beyan edilen malzeme şartnamesine göre incelenmiştir.

Referans model: Kaydon HS6-29E1Z. Seri: Hs. Rulman yapısı: Dört nokta temaslı bilyalı. Dişli düzeni: Dıştan dişli.

Fiyat ve teslimat isteMuadil kataloğuna dön
Muadil kataloğuna dön

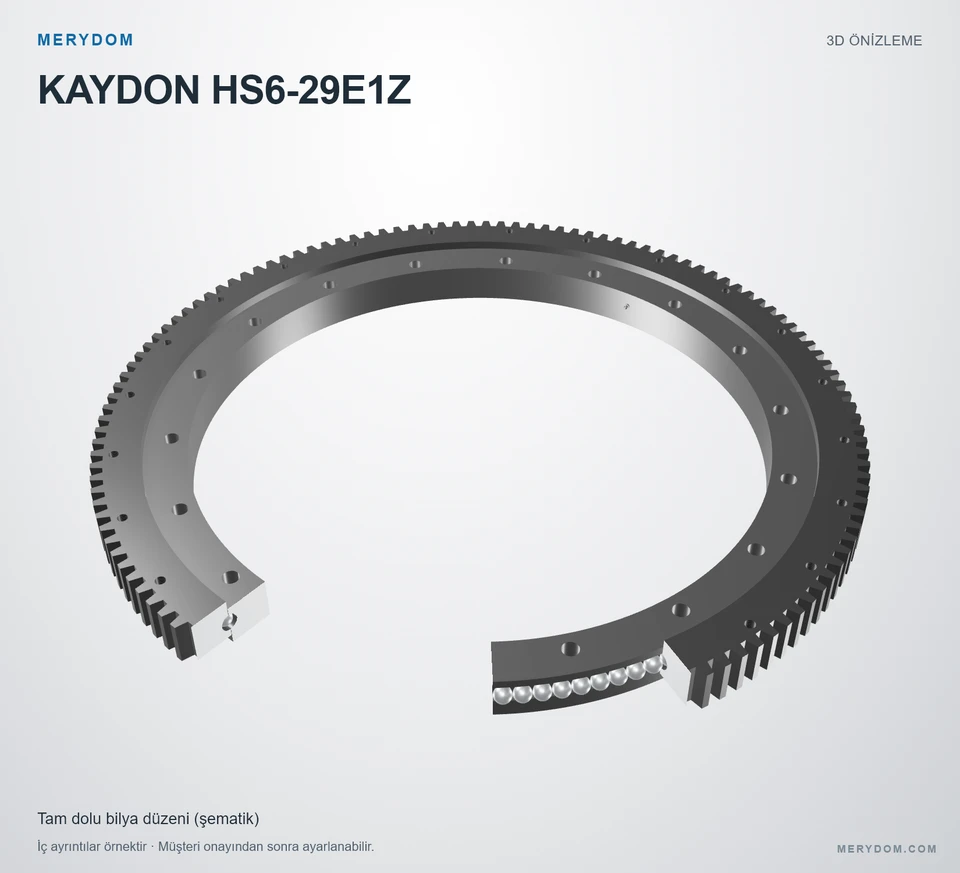

KAYDON HS6-29E1Z — 3D model önizlemesi
MERYDOM MARKASI · SERTİFİKALI MUADİL

HS6-29E1Z

MERYDOM doğrulamalıSeviye 3 · Mühendislik doğrulama kaydı

MERYDOM üretimi, şu ürünle değiştirilebilirliği doğrulanmış döner tabla rulmanı: Kaydon HS6-29E1Z.

Sertifikalı ürün verileriTüm teknik özellikleri görüntüle ↓
Overall OD (Do)
32.900 in
Overall ID (di)
25.000 in
Toplam yükseklik
2.200 in
Dişli düzeni
Dıştan dişli
Montaj delikleri
24 / 18 dış / iç
Rulman tasarımı
Dört nokta temaslı bilyalı
Fabrika güvencesi
  • Doğrulanmış boyutsal değiştirilebilirlik
  • MERYDOM kontrollü malzemeler
  • Fabrika dokümantasyonu mevcut
ÜRÜN ÖLÇÜLERİ

Yayımlanmış ölçüler ve bağlantı arayüzleri

Mevcut tüm katalog ölçüleri, montaj arayüzleri ve dişli değerleri yayımlanan özgün birimleriyle burada gösterilir.

Tüm teknik özellikleri görüntüle ↓

Boyutlar

Toplam dış çap (Do)
32.900 inyaklaşık 836 mm
Toplam iç çap (di)
25.000 inyaklaşık 635 mm
Toplam yükseklik (H)
2.200 inyaklaşık 56 mm
Montaj ağırlığı (G)
158 lbyaklaşık 71,668 kg
İç bilezik yüksekliği (Hi)
1.800 inyaklaşık 46 mm
Dış bilezik yüksekliği (Ho)
1.800 inyaklaşık 46 mm

Montaj

Dış bilezik cıvata dairesi (Lo)
31.000 inyaklaşık 787 mm
İç bilezik cıvata dairesi (Li)
26.500 inyaklaşık 673 mm

Dişli

Dişli hatve çapı (D2)
32.500 inyaklaşık 826 mm
Diametral adım (Pd)
4
Diş sayısı (z2)
130
MERYDOM SERTİFİKALI ŞARTNAME

Kaydon HS6-29E1Z Döner Tabla Rulmanı Teknik Özellikleri

Sertifikalı muadil için MERYDOM ürün kimliği, sertifika, malzeme ve boyut verileri.

MERYDOM fabrikada doğrulandı · Kontrollü kayıt
Teknik parametreMERYDOM sertifikalı ürün değeri
MERYDOM sertifikalı ürün
Ürün markasıMERYDOM
MERYDOM modeliiHS6-29E1Z
Şununla değiştirilebilirliği sertifikalıKaydon HS6-29E1Z
Fabrika doğrulamasıSeviye 3 · Mühendislik doğrulamalı
İnceleyenMERYDOM Mühendislik Bölümü
Doğrulama meta verileriKontrollü dahili kayıt; tarih ve çizim revizyonu yayımlanmaz.
Malzemeler
Yapılandırılabilir bilezik malzemesi seçenekleri42CrMo / 50Mn
Keçe malzemesiNBR · Nitril kauçuk
Yapılandırılabilir ara parça malzemesi seçenekleriMühendislik naylonu / Pirinç
Tanımlama
Referans markaKaydon
SeriHs Seri
Referans modelHS6-29E1Z
Ölçü sistemiİnçMetrik referans yanında gösterilir
Rulman yapısıDört nokta temaslı bilyalı
Dişli düzeniDıştan dişli
Boyutlar
Toplam dış çap (Do)32.900 inyaklaşık 836 mm
Toplam iç çap (di)25.000 inyaklaşık 635 mm
Toplam yükseklik (H)2.200 inyaklaşık 56 mm
İç bilezik yüksekliği (Hi)1.800 inyaklaşık 46 mm
Dış bilezik yüksekliği (Ho)1.800 inyaklaşık 46 mm
Dış bilezik cıvata dairesi (Lo)31.000 inyaklaşık 787 mm
İç bilezik cıvata dairesi (Li)26.500 inyaklaşık 673 mm
Dişli hatve çapı (D2)32.500 inyaklaşık 826 mm
Montaj ağırlığı (G)158 lbyaklaşık 71,668 kg
Yük değerleri
Maksimum diş yükü (Fz)5164 lbfyaklaşık 22,97 kN
Moment yük kapasitesi (Crm)111900 ft·lbfyaklaşık 151,72 kN·m
Montaj
Dış bilezik cıvata delikleri (no)24 delik · 0.500-13 UNC-2B; 0.750 min full thread
İç bilezik cıvata delikleri (ni)18 delik · 0.688 through, equally spaced
Dişli
Hatve sistemiDP
Kaynak diametral adımı (Pd)4 DP
Eşdeğer modül (derived reference only) (m)6.35 mm
Diş sayısı (z2)130
Seviye 3 · MERYDOM mühendislik doğrulamalıMERYDOM Mühendislik Bölümü tarafından incelendi. Kanıt tarihi ve çizim revizyonu yayımlanmaz.

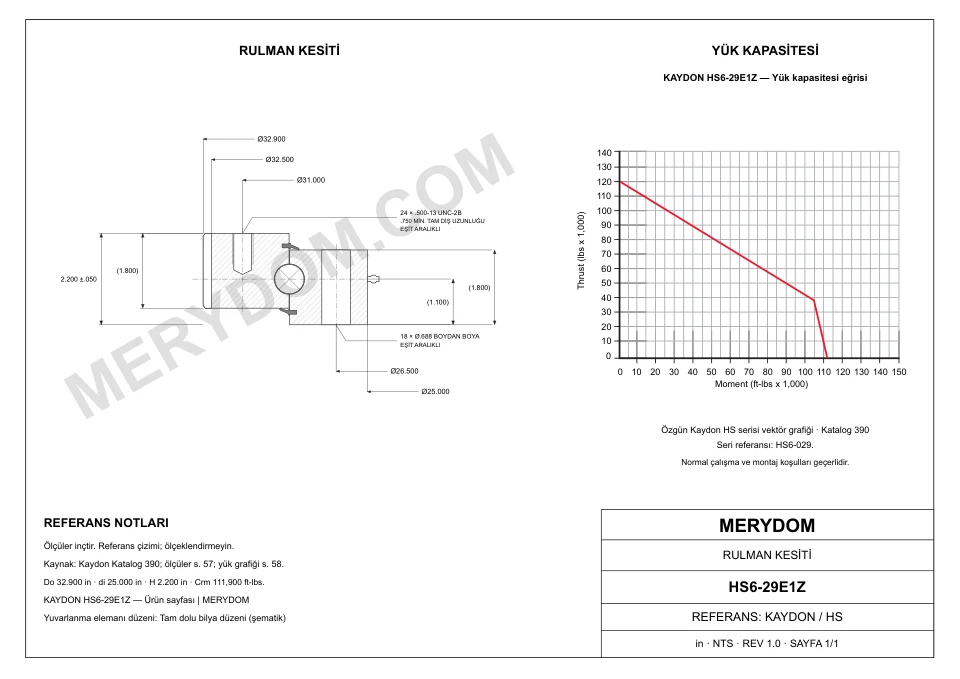

KAYDON HS6-29E1Z — Yük kapasitesi eğrisi

KAYDON HS6-29E1Z — Yük kapasitesi eğrisi

KAYDON HS6-29E1Z — Yük kapasitesi eğrisi. Seri referansı: HS6-029. Normal çalışma ve montaj koşulları geçerlidir.

KAYDON HS6-29E1Z — Yük kapasitesi eğrisi. Seri referansı: HS6-029. Normal çalışma ve montaj koşulları geçerlidir.
Mühendislik seçim notu

Bu katalog grafiği ön seçim yardımcısıdır. Nihai MERYDOM uygulama onayında montaj rijitliği, cıvata kapasitesi, görev çevrimi, yağlama ve çalışma koşulları da dikkate alınmalıdır.

MERYDOM MÜHENDİSLİK

Kaydon HS6-29E1Z için MERYDOM muadili

Bu MERYDOM rulmanı, muadil kullanım için yayımlanan model zarfı, montaj arayüzleri, dişli düzeni ve beyan edilen malzeme şartnamesine göre incelenmiştir.

Sertifikalı değiştirilebilirlik

  • Eşleşen model tanımı ve montaj zarfı
  • İncelenmiş montaj deliği ve cıvata dairesi arayüzleri
  • Referans yapılandırmayla eşleşen dişli düzeni

MERYDOM yapısı

  • Yapılandırılabilir 42CrMo veya 50Mn bilezik malzemesi seçenekleri
  • NBR nitril kauçuk sızdırmazlık sistemi
  • Yapılandırılabilir mühendislik naylonu veya pirinç ara parça seçenekleri

Fabrika dokümantasyonu

  • MERYDOM Mühendislik Bölümü tarafından mühendislik doğrulaması
  • Doğrulama kanıtı kontrollü dahili kayıtta tutulur
  • Çizim revizyonu ve nihai dokümantasyon paketi teklifle onaylanır

Uygulama onayı

  • Destek düzlüğünü, cıvata sınıfını ve ön yükü doğrulayın
  • Uygulanan yükleri, görev çevrimini ve yağlamayı doğrulayın
  • Sıcaklık, ortam ve montaj koşullarını doğrulayın
