Drehverbindung als Ersatz für Kaydon HS6-25P1Z

Name: MERYDOM Replacement for Kaydon HS6-25P1Z Slewing Bearing
Brand: MERYDOM
SKU: HS6-25P1Z

Zurück zum Ersatzkatalog

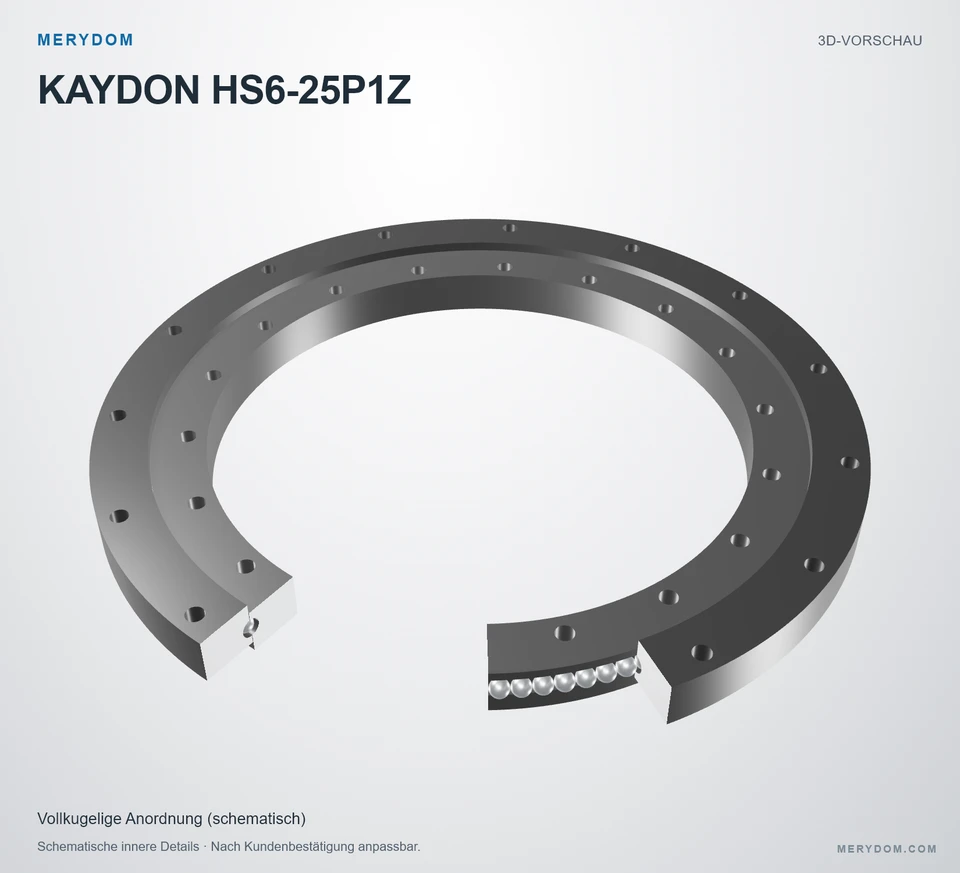

Vorschau des 3D-Modells des MERYDOM-Ersatzdrehkranzes für KAYDON HS6-25P1Z. — KAYDON HS6-25P1Z — 3D-Modellvorschau

MERYDOM MARKE · ZERTIFIZIERTES ERSATZPRODUKT

HS6-25P1Z

MERYDOM verifiziertStufe 3 · Technischer Prüfdatensatz

Von MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit Kaydon HS6-25P1Z.

Verifizierte ProduktdatenVollständige Spezifikationen ansehen ↓

Overall OD (Do): 29.500 in
Overall ID (di): 21.000 in
Gesamthöhe: 2.200 in
Verzahnungsart: Unverzahnt
Befestigungsbohrungen: 15 / 18 außen / innen
Lagerbauart: Vierpunkt-Kugellager

Werkssicherheit

Verifizierte Maßaustauschbarkeit
MERYDOM kontrollierte Werkstoffe
Werksdokumentation verfügbar

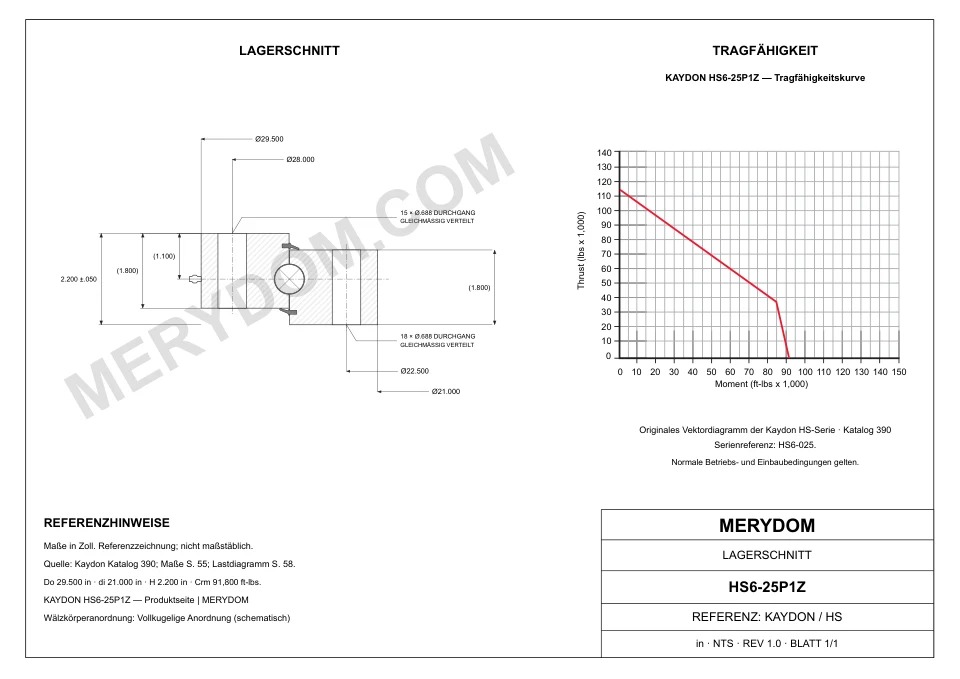

PRODUKTABMESSUNGEN

Veröffentlichte Abmessungen und Schnittstellen

Alle verfügbaren Katalogmaße, Befestigungsschnittstellen und Verzahnungswerte werden hier in der veröffentlichten Originaleinheit gezeigt.

Vollständige Spezifikationen ansehen ↓

Abmessungen

Gesamt-Außendurchmesser (Do): 29.500 inca. 749 mm
Gesamt-Innendurchmesser (di): 21.000 inca. 533 mm
Gesamthöhe (H): 2.200 inca. 56 mm
Gesamtgewicht (G): 162 lbca. 73,482 kg
Innenringhöhe (Hi): 1.800 inca. 46 mm
Außenringhöhe (Ho): 1.800 inca. 46 mm

Befestigung

Lochkreis Außenring (Lo): 28.000 inca. 711 mm
Lochkreis Innenring (Li): 22.500 inca. 572 mm

MERYDOM VERIFIZIERTE SPEZIFIKATION

Spezifikationen der Ersatz-Drehverbindung Kaydon HS6-25P1Z

MERYDOM Produktidentität, Zertifizierung, Werkstoffe und Maßdaten des zertifizierten Ersatzprodukts.

MERYDOM werkseitig verifiziert · Kontrollierter Datensatz

Technischer Parameter	Verifizierter MERYDOM Produktwert
MERYDOM zertifiziertes Produkt
Produktmarke	MERYDOM
MERYDOM Modell	HS6-25P1Z
Zertifiziert austauschbar mit	Kaydon HS6-25P1Z
Werksverifizierung	Stufe 3 · Technisch verifiziert
Geprüft von	MERYDOM Technikabteilung
Verifizierungsmetadaten	Kontrollierter interner Datensatz; Datum und Zeichnungsrevision werden nicht veröffentlicht.
Werkstoffe
Konfigurierbare Ringwerkstoffoptionen	42CrMo / 50Mn
Dichtungswerkstoff	NBR · Nitrilkautschuk
Konfigurierbare Distanzstückwerkstoffe	Technisches Nylon / Messing
Identifikation
Referenzmarke	Kaydon
Serie	Hs Serie
Referenzmodell	HS6-25P1Z
Maßsystem	ZollMetrischer Referenzwert daneben
Lagerkonstruktion	Vierpunkt-Kugellager
Verzahnungsart	Unverzahnt
Abmessungen
Gesamt-Außendurchmesser (Do)	29.500 inca. 749 mm
Gesamt-Innendurchmesser (di)	21.000 inca. 533 mm
Gesamthöhe (H)	2.200 inca. 56 mm
Innenringhöhe (Hi)	1.800 inca. 46 mm
Außenringhöhe (Ho)	1.800 inca. 46 mm
Lochkreis Außenring (Lo)	28.000 inca. 711 mm
Lochkreis Innenring (Li)	22.500 inca. 572 mm
Gesamtgewicht (G)	162 lbca. 73,482 kg
Tragzahlen
Momententragzahl (Crm)	91800 ft·lbfca. 124,46 kN·m
Befestigung
Schraubenbohrungen Außenring (no)	15 Bohrungen · 0.688 through, equally spaced
Schraubenbohrungen Innenring (ni)	18 Bohrungen · 0.688 through, equally spaced
Verzahnung
Integrierte Verzahnung	Nicht zutreffend

Stufe 3 · Durch MERYDOM Technik verifiziertGeprüft durch MERYDOM Technikabteilung. Nachweisdatum und Zeichnungsrevision werden nicht veröffentlicht.

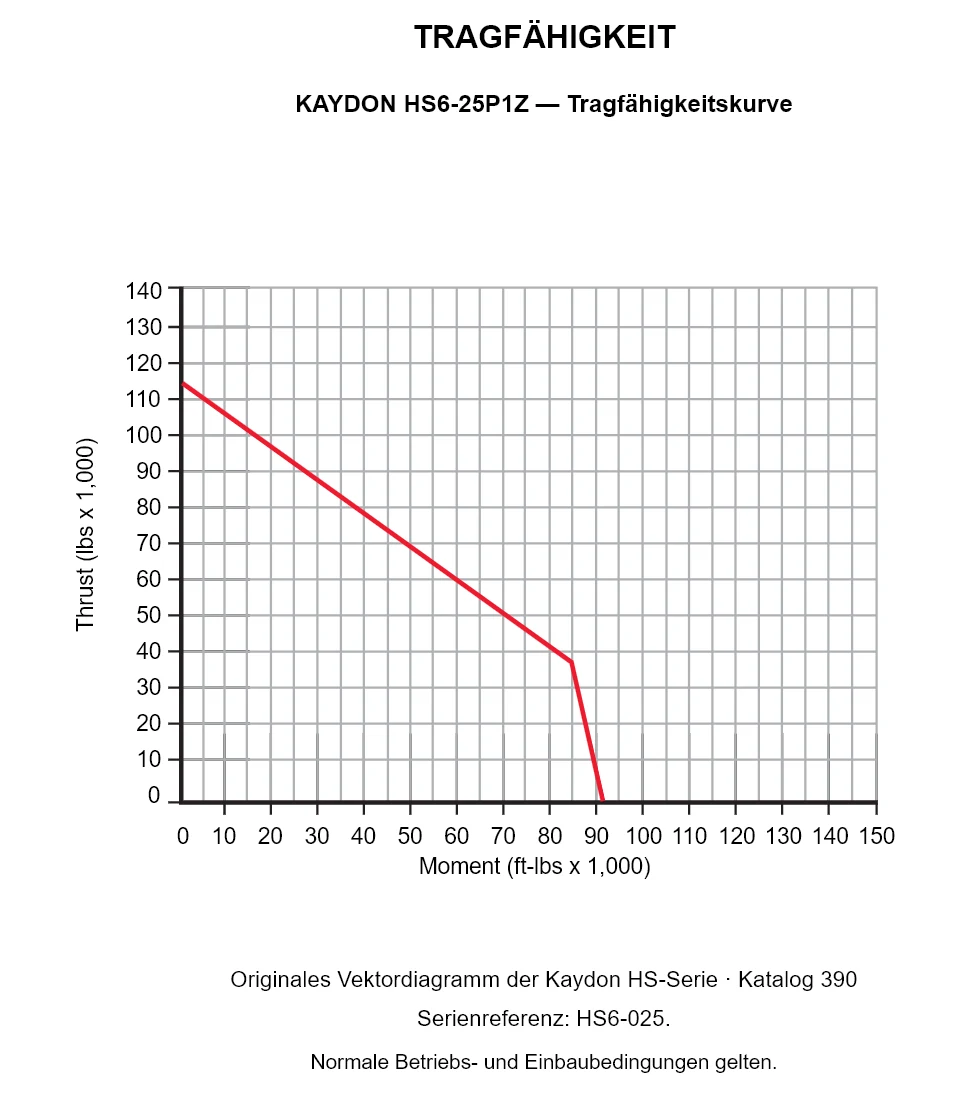

KAYDON HS6-25P1Z — Tragfähigkeitskurve

KAYDON HS6-25P1Z — Tragfähigkeitskurve. Serienreferenz: HS6-025. Normale Betriebs- und Einbaubedingungen gelten.

Technischer Auswahlhinweis

Dieses Katalogdiagramm dient der Vorauswahl. Die endgültige MERYDOM Anwendungsfreigabe muss auch Befestigungssteifigkeit, Schraubentragfähigkeit, Lastzyklus, Schmierung und Betriebsbedingungen berücksichtigen.

MERYDOM TECHNIK

MERYDOM Ersatz für Kaydon HS6-25P1Z

Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.

Verifizierte Austauschbarkeit

Übereinstimmende Modellbezeichnung und Einbaumaße
Geprüfte Bohrungs- und Lochkreisschnittstellen
Verzahnung passend zur Referenzausführung

MERYDOM Ausführung

Konfigurierbare Ringwerkstoffoptionen 42CrMo oder 50Mn
Dichtungssystem aus NBR-Nitrilkautschuk
Konfigurierbare Distanzstückoptionen aus technischem Nylon oder Messing

Werksdokumentation

Technische Verifizierung durch die MERYDOM Technikabteilung
Verifizierungsnachweise werden im kontrollierten internen Datensatz geführt
Zeichnungsrevision und endgültiges Dokumentationspaket werden mit dem Angebot bestätigt

Anwendungsbestätigung

Auflageebenheit, Schraubengüte und Vorspannung bestätigen
Einwirkende Lasten, Lastzyklus und Schmierung prüfen
Temperatur-, Umgebungs- und Einbaubedingungen bestätigen
