Verifizierte Austauschbarkeit
- Übereinstimmende Modellbezeichnung und Einbaumaße
- Geprüfte Bohrungs- und Lochkreisschnittstellen
- Verzahnung passend zur Referenzausführung
MERYDOM 16334001
Von MERYDOM werkseitig für den Austausch verifiziert mit Kaydon 16334001. Das MERYDOM Produkt verwendet dieselbe Modellbezeichnung zur direkten Zuordnung.
MERYDOM MARKE · ZERTIFIZIERTES ERSATZPRODUKTVerifizierte ProduktdatenVollständige Spezifikationen ansehen ↓ Werkssicherheit
16334001

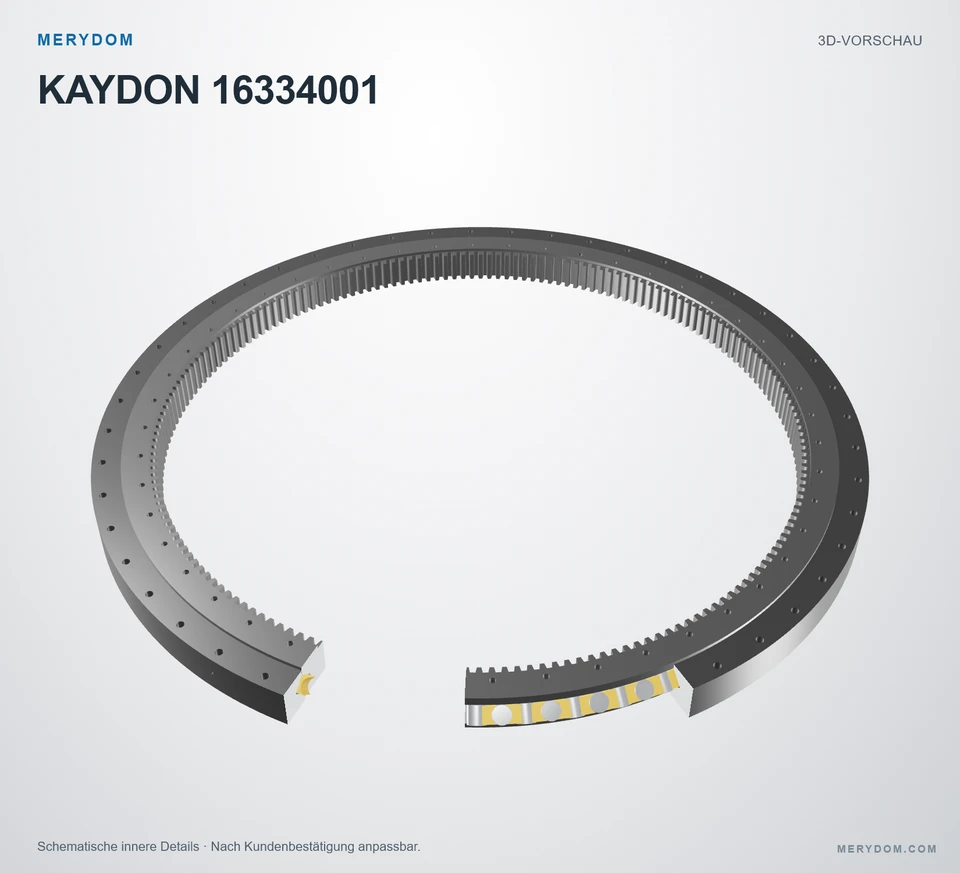

Von MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit Kaydon 16334001.
MERYDOM verifiziertTechnische Verifizierung · Rev 1.0- Overall OD (Do)
- 114.000 in
- Overall ID (di)
- 95.000 in
- Gesamthöhe
- 6.000 in
- Verzahnungsart
- Innenverzahnt
- Befestigungsbohrungen
- 48 / 48 außen / innen
- Lagerbauart
- Kreuzrollenlager
- Verifizierte Maßaustauschbarkeit
- MERYDOM kontrollierte Werkstoffe
- Werksdokumentation verfügbar
MERYDOM VERIFIZIERTE SPEZIFIKATION
MERYDOM werkseitig verifiziert · Rev. 1.0Produktspezifikationen
MERYDOM Produktidentität, Zertifizierung, Werkstoffe und Maßdaten des zertifizierten Ersatzprodukts.
| Technischer Parameter | Verifizierter MERYDOM Produktwert |
|---|---|
| MERYDOM zertifiziertes Produkt | |
| Produktmarke | MERYDOM |
| MERYDOM Modell | 16334001 |
| Zertifiziert austauschbar mit | Kaydon 16334001 |
| Werksverifizierung | Stufe 3 · Technisch verifiziert |
| Freigegebene Zeichnungsrevision | 1.0 |
| Geprüft von | MERYDOM Technikabteilung |
| Zertifizierungsdatum | 2026-08-15 |
| Werkstoffe | |
| Optionen für Ringwerkstoff | 42CrMo / 50Mn |
| Dichtungswerkstoff | NBR · Nitrilkautschuk |
| Optionen für Distanzstückwerkstoff | Technisches Nylon / Messing |
| Identifikation | |
| Referenzmarke | Kaydon |
| Serie | XR Serie |
| Referenzmodell | 16334001 |
| Maßsystem | ZollMetrischer Referenzwert daneben |
| Lagerkonstruktion | Kreuzrollenlager |
| Verzahnungsart | Innenverzahnt |
| Abmessungen | |

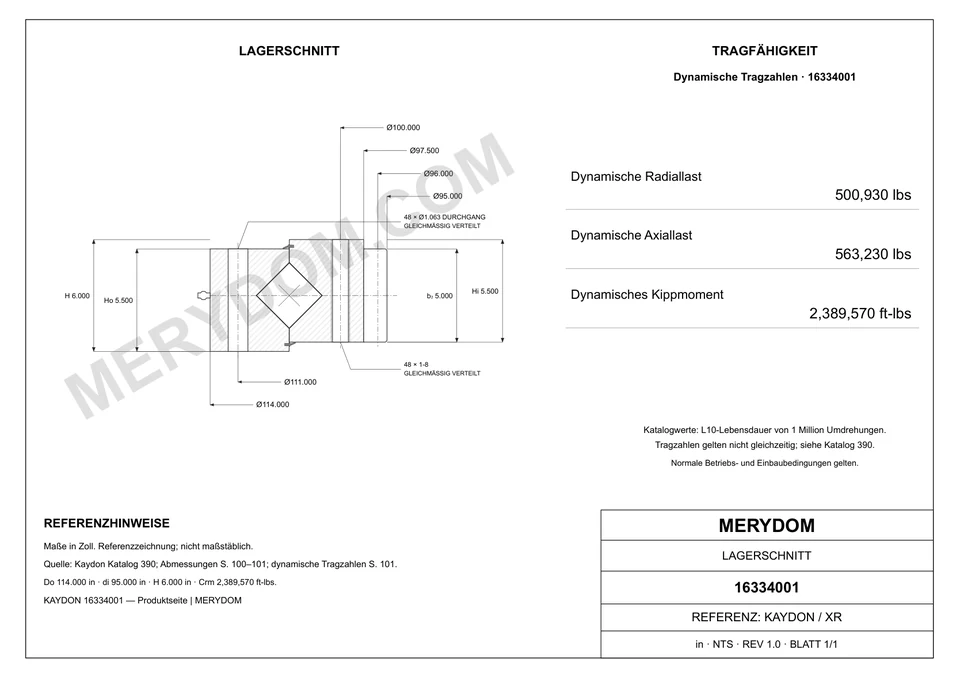

| Gesamt-Außendurchmesser (Do) | 114.000 in2,895.6 mm |
| Gesamt-Innendurchmesser (di) | 95.000 in2,413 mm |
| Gesamthöhe (H) | 6.000 in152.4 mm |
| Innendurchmesser des Innenringkörpers (dr) | 97.500 in2,476.5 mm |
| Lochkreis Außenring (Lo) | 111.000 in2,819.4 mm |
| Lochkreis Innenring (Li) | 100.000 in2,540 mm |
| Teilkreisdurchmesser der Verzahnung (D2) | 96.000 in2,438.4 mm |
| Assembly weight (G) | 4250 lb1,927.768 kg |
| Tragzahlen | |
| Maximale Zahnkraft (Fz) | 54550 lbf242,650.489 N |
| Momententragzahl (Crm) | 2389570 in2,389,570 |
| Befestigung | |
| Schraubenbohrungen Außenring (no) | 48 Bohrungen · 1.063 |
| Schraubenbohrungen Innenring (ni) | 48 Bohrungen · 1-8 |
| Verzahnung | |
| Teilungssystem | DP |
| Diametral Pitch (Pd) | 2.00000000 DP |
| Äquivalentes Modul (m) | 12.7 mm |
| Zähnezahl (z2) | 192 |
Stufe 3 · Durch MERYDOM Technik verifiziertAm 2026-08-15 durch MERYDOM Technikabteilung verifiziert.
MERYDOM ENGINEERING
Werkseitig verifizierte Ersatzkonstruktion
Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.
MERYDOM Ausführung
- Ringwerkstoffoptionen 42CrMo oder 50Mn
- Dichtungssystem aus NBR-Nitrilkautschuk
- Distanzstückoptionen aus technischem Nylon oder Messing
Werksdokumentation
- Technische Verifizierung durch die MERYDOM Technikabteilung
- Standardmäßig freigegebene Zeichnungsrevision 1.0
- Verifizierungsdatum mit dem Datenimport verknüpft
Anwendungsbestätigung
- Auflageebenheit, Schraubengüte und Vorspannung bestätigen
- Einwirkende Lasten, Lastzyklus und Schmierung prüfen
- Temperatur-, Umgebungs- und Einbaubedingungen bestätigen
RECHTLICHER UND TECHNISCHER HINWEIS
Unabhängige Ersatzprodukt-Verifizierung
- MERYDOM ist Hersteller und verifizierende Stelle des auf dieser Seite dargestellten MERYDOM Produkts.
- Marken und Modellnummern Dritter bleiben Eigentum der jeweiligen Inhaber und dienen ausschließlich zur Kennzeichnung der vorgesehenen Austauschreferenz.
- MERYDOM ist ein unabhängiger Hersteller und weder mit dem genannten OEM verbunden noch von ihm unterstützt oder gesponsert.
- Die Austauschbarkeitserklärung gilt für die übereinstimmende Modellbezeichnung und den veröffentlichten Prüfumfang; die Anwendungseignung hängt weiterhin von Lasten, Lastzyklus, Einbau, Schmierung und Betriebsumgebung ab.
- Das freigegebene Angebot, die Fertigungszeichnung und die vertragliche technische Vereinbarung bestimmen das endgültig gelieferte Produkt.
