MERYDOM · Fabrikada sertifikalı muadil

Kaydon 16334001 Döner Tabla Rulmanı Muadili

Seviye 3 doğrulandı

MERYDOM üretimi, şu ürünle değiştirilebilirliği doğrulanmış döner tabla rulmanı: Kaydon 16334001. Bu MERYDOM rulmanı, muadil kullanım için yayımlanan model zarfı, montaj arayüzleri, dişli düzeni ve beyan edilen malzeme şartnamesine göre incelenmiştir.

Referans model: Kaydon 16334001. Seri: Xr. Rulman yapısı: Çapraz makaralı. Dişli düzeni: İçten dişli.

Fiyat ve teslimat isteMuadil kataloğuna dön
Muadil kataloğuna dön

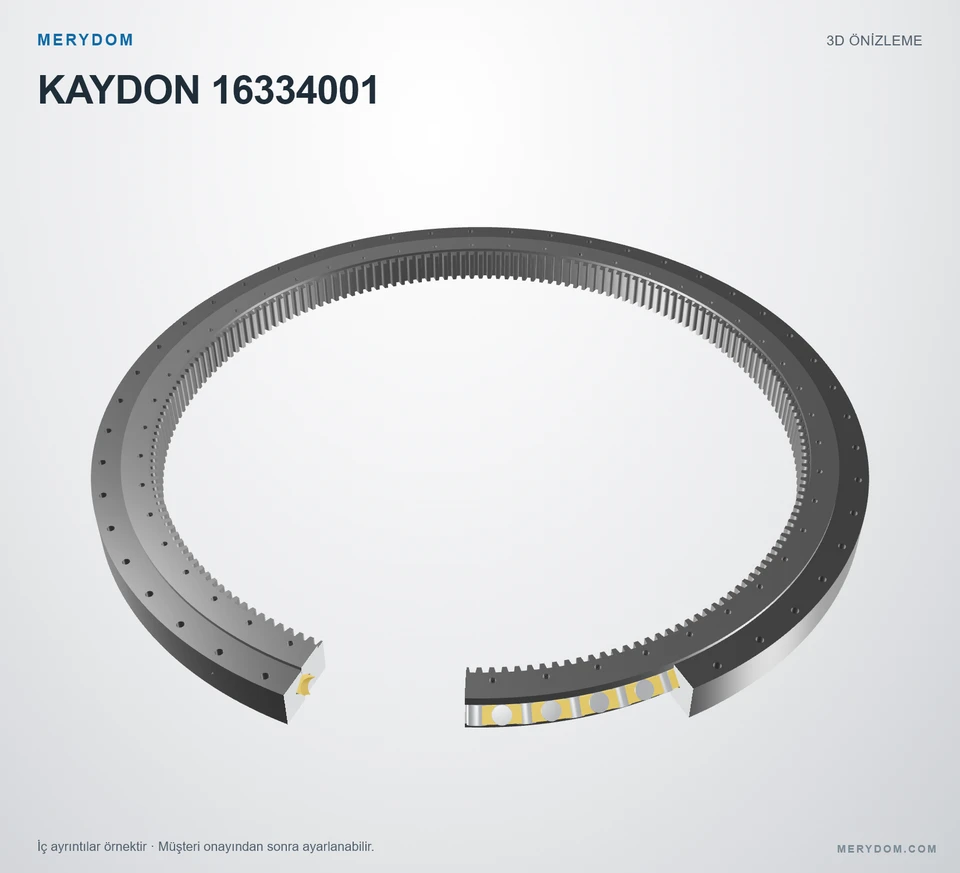

KAYDON 16334001 — 3D model önizlemesi
MERYDOM MARKASI · SERTİFİKALI MUADİL

16334001

MERYDOM doğrulamalıSeviye 3 · Mühendislik doğrulama kaydı

MERYDOM üretimi, şu ürünle değiştirilebilirliği doğrulanmış döner tabla rulmanı: Kaydon 16334001.

Sertifikalı ürün verileriTüm teknik özellikleri görüntüle ↓
Overall OD (Do)
114.000 in
Overall ID (di)
95.000 in
Toplam yükseklik
6.000 in
Dişli düzeni
İçten dişli
Montaj delikleri
48 / 48 dış / iç
Rulman tasarımı
Çapraz makaralı
Fabrika güvencesi
  • Doğrulanmış boyutsal değiştirilebilirlik
  • MERYDOM kontrollü malzemeler
  • Fabrika dokümantasyonu mevcut

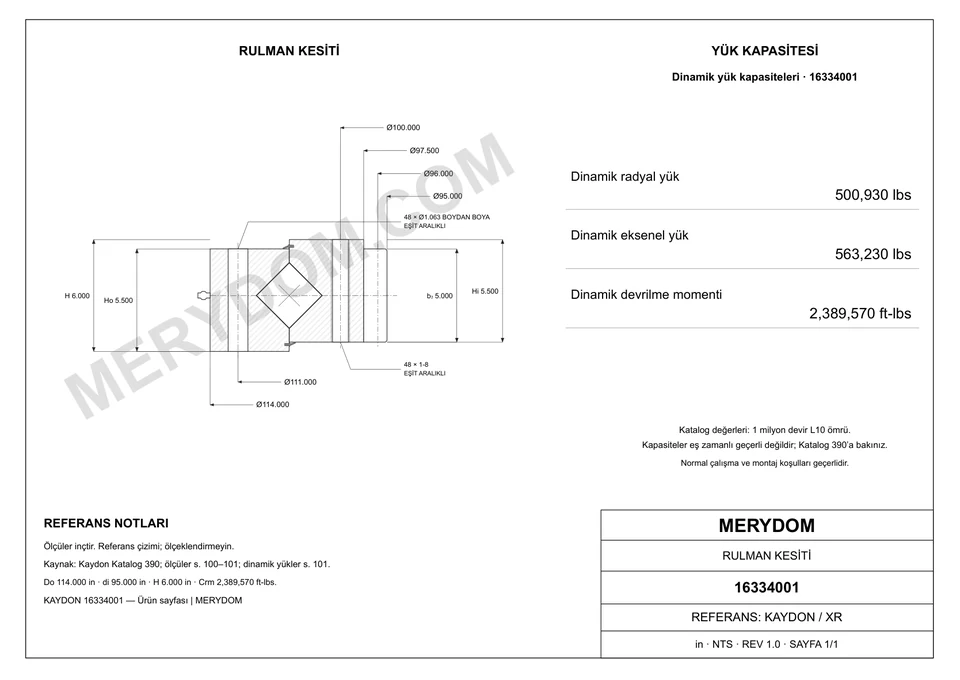

ÜRÜN ÖLÇÜLERİ

Yayımlanmış ölçüler ve bağlantı arayüzleri

Mevcut tüm katalog ölçüleri, montaj arayüzleri ve dişli değerleri yayımlanan özgün birimleriyle burada gösterilir.

Tüm teknik özellikleri görüntüle ↓

Boyutlar

Toplam dış çap (Do)
114.000 inyaklaşık 2 896 mm
Toplam iç çap (di)
95.000 inyaklaşık 2 413 mm
İç bilezik gövde iç çapı (dr)
97.500 inyaklaşık 2 477 mm
Toplam yükseklik (H)
6.000 inyaklaşık 152 mm
Montaj ağırlığı (G)
4250 lbyaklaşık 1 927,768 kg
İç bilezik yüksekliği (Hi)
5.500 inyaklaşık 140 mm
Dış bilezik yüksekliği (Ho)
5.500 inyaklaşık 140 mm

Montaj

Dış bilezik cıvata dairesi (Lo)
111.000 inyaklaşık 2 819 mm
İç bilezik cıvata dairesi (Li)
100.000 inyaklaşık 2 540 mm

Dişli

Dişli hatve çapı (D2)
96.000 inyaklaşık 2 438 mm
Diametral adım (Pd)
2
Diş sayısı (z2)
192
Catalogue gear face width (b2)
5.000 inyaklaşık 127 mm
MERYDOM SERTİFİKALI ŞARTNAME

Kaydon 16334001 Döner Tabla Rulmanı Teknik Özellikleri

Sertifikalı muadil için MERYDOM ürün kimliği, sertifika, malzeme ve boyut verileri.

MERYDOM fabrikada doğrulandı · Kontrollü kayıt
Teknik parametreMERYDOM sertifikalı ürün değeri
MERYDOM sertifikalı ürün
Ürün markasıMERYDOM
MERYDOM modelii16334001
Şununla değiştirilebilirliği sertifikalıKaydon 16334001
Fabrika doğrulamasıSeviye 3 · Mühendislik doğrulamalı
İnceleyenMERYDOM Mühendislik Bölümü
Doğrulama meta verileriKontrollü dahili kayıt; tarih ve çizim revizyonu yayımlanmaz.
Malzemeler
Yapılandırılabilir bilezik malzemesi seçenekleri42CrMo / 50Mn
Keçe malzemesiNBR · Nitril kauçuk
Yapılandırılabilir ara parça malzemesi seçenekleriMühendislik naylonu / Pirinç
Tanımlama
Referans markaKaydon
SeriXr Seri
Referans model16334001
Ölçü sistemiİnçMetrik referans yanında gösterilir
Rulman yapısıÇapraz makaralı
Dişli düzeniİçten dişli
Boyutlar
Toplam dış çap (Do)114.000 inyaklaşık 2 896 mm
Toplam iç çap (di)95.000 inyaklaşık 2 413 mm
Toplam yükseklik (H)6.000 inyaklaşık 152 mm
İç bilezik yüksekliği (Hi)5.500 inyaklaşık 140 mm
Dış bilezik yüksekliği (Ho)5.500 inyaklaşık 140 mm
İç bilezik gövde iç çapı (dr)97.500 inyaklaşık 2 477 mm
Dış bilezik cıvata dairesi (Lo)111.000 inyaklaşık 2 819 mm
İç bilezik cıvata dairesi (Li)100.000 inyaklaşık 2 540 mm
Dişli hatve çapı (D2)96.000 inyaklaşık 2 438 mm
Montaj ağırlığı (G)4250 lbyaklaşık 1 927,768 kg
Yük değerleri
Maksimum diş yükü (Fz)54550 lbfyaklaşık 242,65 kN
Dinamik radyal yük kapasitesi · L10 at 1,000,000 revolutions · not simultaneous with other listed dynamic ratings500930.0000000000 lbfyaklaşık 2 228,25 kN
Dynamic thrust load rating · L10 at 1,000,000 revolutions · not simultaneous with other listed dynamic ratings563230.0000000000 lbfyaklaşık 2 505,37 kN
Dynamic moment load rating · L10 at 1,000,000 revolutions · not simultaneous with other listed dynamic ratings2389570.0000000000 ft·lbfyaklaşık 3 239,82 kN·m
Montaj
Dış bilezik cıvata delikleri (no)48 delik · 1.063
İç bilezik cıvata delikleri (ni)48 delik · 1-8
Dişli
Hatve sistemiDP
Kaynak diametral adımı (Pd)2 DP
Eşdeğer modül (derived reference only) (m)12.7 mm
Diş sayısı (z2)192
Seviye 3 · MERYDOM mühendislik doğrulamalıMERYDOM Mühendislik Bölümü tarafından incelendi. Kanıt tarihi ve çizim revizyonu yayımlanmaz.
MERYDOM MÜHENDİSLİK

Kaydon 16334001 için MERYDOM muadili

Bu MERYDOM rulmanı, muadil kullanım için yayımlanan model zarfı, montaj arayüzleri, dişli düzeni ve beyan edilen malzeme şartnamesine göre incelenmiştir.

Sertifikalı değiştirilebilirlik

  • Eşleşen model tanımı ve montaj zarfı
  • İncelenmiş montaj deliği ve cıvata dairesi arayüzleri
  • Referans yapılandırmayla eşleşen dişli düzeni

MERYDOM yapısı

  • Yapılandırılabilir 42CrMo veya 50Mn bilezik malzemesi seçenekleri
  • NBR nitril kauçuk sızdırmazlık sistemi
  • Yapılandırılabilir mühendislik naylonu veya pirinç ara parça seçenekleri

Fabrika dokümantasyonu

  • MERYDOM Mühendislik Bölümü tarafından mühendislik doğrulaması
  • Doğrulama kanıtı kontrollü dahili kayıtta tutulur
  • Çizim revizyonu ve nihai dokümantasyon paketi teklifle onaylanır

Uygulama onayı

  • Destek düzlüğünü, cıvata sınıfını ve ön yükü doğrulayın
  • Uygulanan yükleri, görev çevrimini ve yağlamayı doğrulayın
  • Sıcaklık, ortam ve montaj koşullarını doğrulayın
MERYDOM MUADİL DESTEĞİ

Fiyat, teslimat ve uygulama onayına hazır mısınız?

Send the required quantity and operating conditions. MERYDOM will confirm the supply configuration, documentation package and delivery schedule for model 16334001.
