Drehverbindung als Ersatz für Kaydon 16325001

Name: MERYDOM Replacement for Kaydon 16325001 Slewing Bearing
Brand: MERYDOM
SKU: 16325001

Zurück zum Ersatzkatalog

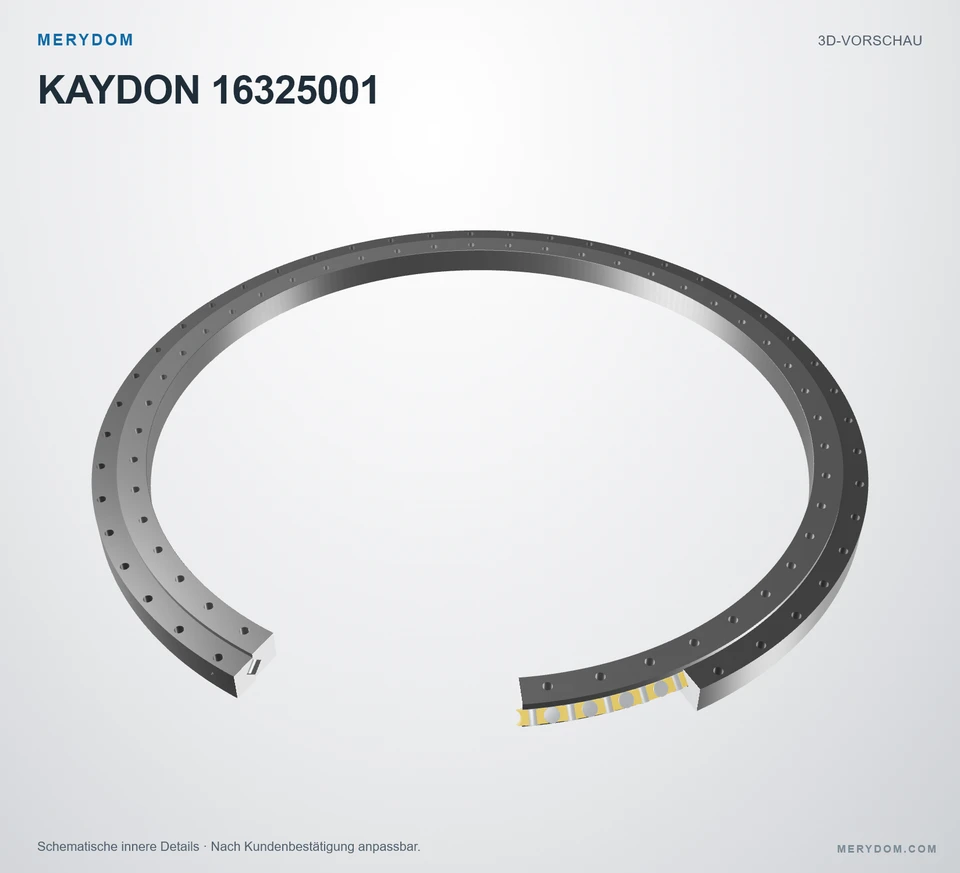

Vorschau des 3D-Modells des MERYDOM-Ersatzdrehkranzes für KAYDON 16325001. — KAYDON 16325001 — 3D-Modellvorschau

MERYDOM MARKE · ZERTIFIZIERTES ERSATZPRODUKT

16325001

MERYDOM verifiziertStufe 3 · Technischer Prüfdatensatz

Von MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit Kaydon 16325001.

Verifizierte ProduktdatenVollständige Spezifikationen ansehen ↓

Overall OD (Do): 95.000 in
Overall ID (di): 82.000 in
Gesamthöhe: 4.000 in
Verzahnungsart: Unverzahnt
Befestigungsbohrungen: 48 / 48 außen / innen
Lagerbauart: Kreuzrollenlager

Werkssicherheit

Verifizierte Maßaustauschbarkeit
MERYDOM kontrollierte Werkstoffe
Werksdokumentation verfügbar

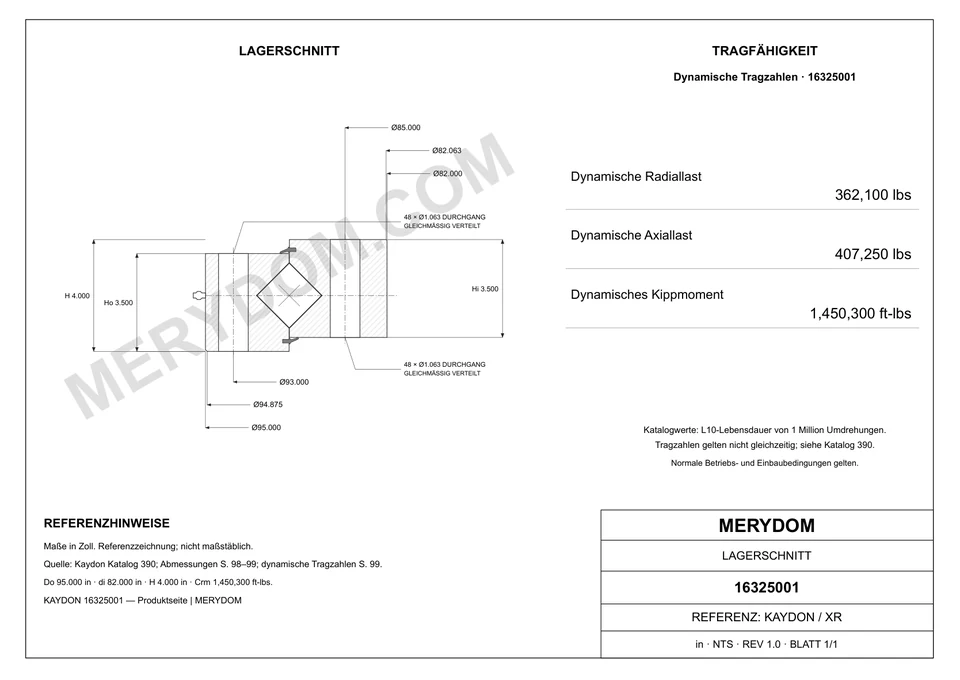

PRODUKTABMESSUNGEN

Veröffentlichte Abmessungen und Schnittstellen

Alle verfügbaren Katalogmaße, Befestigungsschnittstellen und Verzahnungswerte werden hier in der veröffentlichten Originaleinheit gezeigt.

Vollständige Spezifikationen ansehen ↓

Abmessungen

Gesamt-Außendurchmesser (Do): 95.000 inca. 2.413 mm
Gesamt-Innendurchmesser (di): 82.000 inca. 2.083 mm
Außendurchmesser des Außenringkörpers (Dr): 94.875 inca. 2.409,83 mm
Innendurchmesser des Innenringkörpers (dr): 82.063 inca. 2.084,4 mm
Gesamthöhe (H): 4.000 inca. 102 mm
Gesamtgewicht (G): 1660 lbca. 752,963 kg
Innenringhöhe (Hi): 3.500 inca. 89 mm
Außenringhöhe (Ho): 3.500 inca. 89 mm

Befestigung

Lochkreis Außenring (Lo): 93.000 inca. 2.362 mm
Lochkreis Innenring (Li): 85.000 inca. 2.159 mm

MERYDOM VERIFIZIERTE SPEZIFIKATION

Spezifikationen der Ersatz-Drehverbindung Kaydon 16325001

MERYDOM Produktidentität, Zertifizierung, Werkstoffe und Maßdaten des zertifizierten Ersatzprodukts.

MERYDOM werkseitig verifiziert · Kontrollierter Datensatz

Technischer Parameter	Verifizierter MERYDOM Produktwert
MERYDOM zertifiziertes Produkt
Produktmarke	MERYDOM
MERYDOM Modell	16325001
Zertifiziert austauschbar mit	Kaydon 16325001
Werksverifizierung	Stufe 3 · Technisch verifiziert
Geprüft von	MERYDOM Technikabteilung
Verifizierungsmetadaten	Kontrollierter interner Datensatz; Datum und Zeichnungsrevision werden nicht veröffentlicht.
Werkstoffe
Konfigurierbare Ringwerkstoffoptionen	42CrMo / 50Mn
Dichtungswerkstoff	NBR · Nitrilkautschuk
Konfigurierbare Distanzstückwerkstoffe	Technisches Nylon / Messing
Identifikation
Referenzmarke	Kaydon
Serie	Xr Serie
Referenzmodell	16325001
Maßsystem	ZollMetrischer Referenzwert daneben
Lagerkonstruktion	Kreuzrollenlager
Verzahnungsart	Unverzahnt
Abmessungen
Gesamt-Außendurchmesser (Do)	95.000 inca. 2.413 mm
Gesamt-Innendurchmesser (di)	82.000 inca. 2.083 mm
Gesamthöhe (H)	4.000 inca. 102 mm
Innenringhöhe (Hi)	3.500 inca. 89 mm
Außenringhöhe (Ho)	3.500 inca. 89 mm
Außendurchmesser des Außenringkörpers (Dr)	94.875 inca. 2.409,83 mm
Innendurchmesser des Innenringkörpers (dr)	82.063 inca. 2.084,4 mm
Lochkreis Außenring (Lo)	93.000 inca. 2.362 mm
Lochkreis Innenring (Li)	85.000 inca. 2.159 mm
Gesamtgewicht (G)	1660 lbca. 752,963 kg
Tragzahlen
Dynamische radiale Tragzahl · L10 at 1,000,000 revolutions · not simultaneous with other listed dynamic ratings	362100.0000000000 lbfca. 1.610,7 kN
Dynamic thrust load rating · L10 at 1,000,000 revolutions · not simultaneous with other listed dynamic ratings	407250.0000000000 lbfca. 1.811,54 kN
Dynamic moment load rating · L10 at 1,000,000 revolutions · not simultaneous with other listed dynamic ratings	1450300.0000000000 ft·lbfca. 1.966,34 kN·m
Befestigung
Schraubenbohrungen Außenring (no)	48 Bohrungen · 1.063
Schraubenbohrungen Innenring (ni)	48 Bohrungen · 1.063
Verzahnung
Integrierte Verzahnung	Nicht zutreffend

Stufe 3 · Durch MERYDOM Technik verifiziertGeprüft durch MERYDOM Technikabteilung. Nachweisdatum und Zeichnungsrevision werden nicht veröffentlicht.

MERYDOM TECHNIK

MERYDOM Ersatz für Kaydon 16325001

Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.

Verifizierte Austauschbarkeit

Übereinstimmende Modellbezeichnung und Einbaumaße
Geprüfte Bohrungs- und Lochkreisschnittstellen
Verzahnung passend zur Referenzausführung

MERYDOM Ausführung

Konfigurierbare Ringwerkstoffoptionen 42CrMo oder 50Mn
Dichtungssystem aus NBR-Nitrilkautschuk
Konfigurierbare Distanzstückoptionen aus technischem Nylon oder Messing

Werksdokumentation

Technische Verifizierung durch die MERYDOM Technikabteilung
Verifizierungsnachweise werden im kontrollierten internen Datensatz geführt
Zeichnungsrevision und endgültiges Dokumentationspaket werden mit dem Angebot bestätigt

Anwendungsbestätigung

Auflageebenheit, Schraubengüte und Vorspannung bestätigen
Einwirkende Lasten, Lastzyklus und Schmierung prüfen
Temperatur-, Umgebungs- und Einbaubedingungen bestätigen

ZUGEHÖRIGE ZERTIFIZIERTE PRODUKTE

MERYDOM Modell	Verzahnung	OD × ID × H
16347001	Außenverzahnt	2,556.942 × 2,133.6 × 165.1 mm	Details ansehen →
16346001	Außenverzahnt	2,180.996 × 1,911.35 × 83.82 mm	Details ansehen →
16324001	Unverzahnt	2,159 × 1,879.6 × 95.25 mm	Details ansehen →
16333001	Innenverzahnt	2,002.003 × 1,597.99 × 150.012 mm	Details ansehen →

Unabhängige Ersatzprodukt-Verifizierung

MERYDOM ist Hersteller und verifizierende Stelle des auf dieser Seite dargestellten MERYDOM Produkts.
Marken und Modellnummern Dritter bleiben Eigentum der jeweiligen Inhaber und dienen ausschließlich zur Kennzeichnung der vorgesehenen Austauschreferenz.
MERYDOM ist ein unabhängiger Hersteller und weder mit dem genannten OEM verbunden noch von ihm unterstützt oder gesponsert.
Die Austauschbarkeitserklärung gilt für die übereinstimmende Modellbezeichnung und den veröffentlichten Prüfumfang; die Anwendungseignung hängt weiterhin von Lasten, Lastzyklus, Einbau, Schmierung und Betriebsumgebung ab.
Das freigegebene Angebot, die Fertigungszeichnung und die vertragliche technische Vereinbarung bestimmen das endgültig gelieferte Produkt.
