MERYDOM · Werkseitig zertifiziertes Ersatzprodukt

Drehverbindung als Ersatz für Kaydon 16298001

Level 3 verifiziert

Von MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit Kaydon 16298001. Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.

Referenzmodell: Kaydon 16298001. Serie: Xt. Lagerkonstruktion: Vierpunkt-Kugellager. Verzahnungsart: Innenverzahnt.

Preis und Lieferzeit anfragenZurück zum Ersatzkatalog
Zurück zum Ersatzkatalog

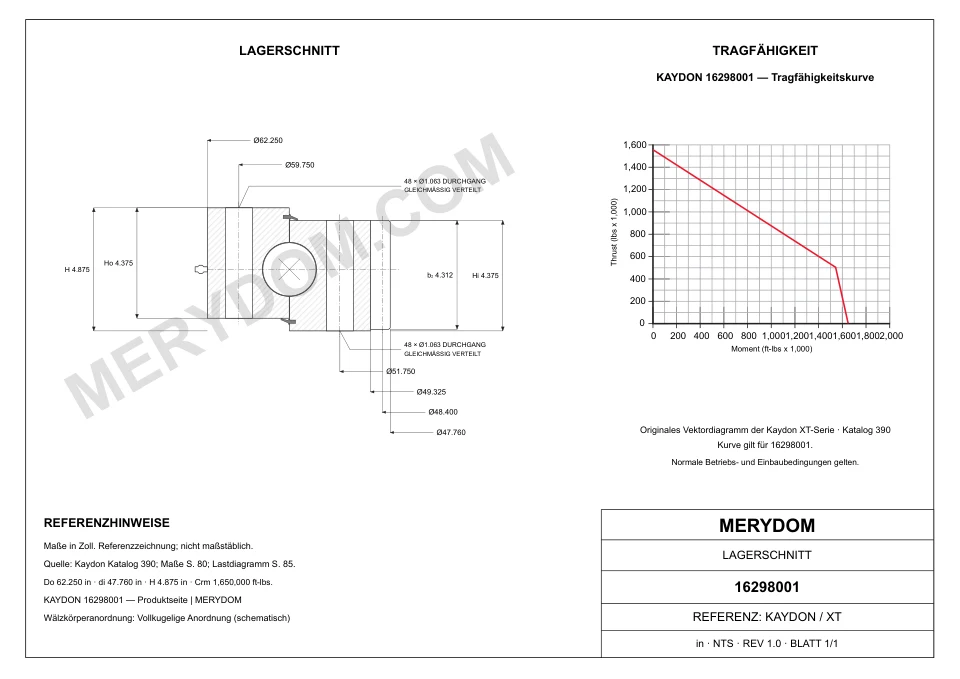

KAYDON 16298001 — 3D-Modellvorschau
MERYDOM MARKE · ZERTIFIZIERTES ERSATZPRODUKT

16298001

MERYDOM verifiziertStufe 3 · Technischer Prüfdatensatz

Von MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit Kaydon 16298001.

Verifizierte ProduktdatenVollständige Spezifikationen ansehen ↓
Overall OD (Do)
62.250 in
Overall ID (di)
47.760 in
Gesamthöhe
4.875 in
Verzahnungsart
Innenverzahnt
Befestigungsbohrungen
48 / 48 außen / innen
Lagerbauart
Vierpunkt-Kugellager
Werkssicherheit
  • Verifizierte Maßaustauschbarkeit
  • MERYDOM kontrollierte Werkstoffe
  • Werksdokumentation verfügbar
PRODUKTABMESSUNGEN

Veröffentlichte Abmessungen und Schnittstellen

Alle verfügbaren Katalogmaße, Befestigungsschnittstellen und Verzahnungswerte werden hier in der veröffentlichten Originaleinheit gezeigt.

Vollständige Spezifikationen ansehen ↓

Abmessungen

Gesamt-Außendurchmesser (Do)
62.250 inca. 1.581,2 mm
Gesamt-Innendurchmesser (di)
47.760 inca. 1.213,1 mm
Innendurchmesser des Innenringkörpers (dr)
49.325 inca. 1.252,86 mm
Gesamthöhe (H)
4.875 inca. 123,83 mm
Gesamtgewicht (G)
1370 lbca. 621,422 kg
Innenringhöhe (Hi)
4.375 inca. 111,13 mm
Außenringhöhe (Ho)
4.375 inca. 111,13 mm

Befestigung

Lochkreis Außenring (Lo)
59.750 inca. 1.517,7 mm
Lochkreis Innenring (Li)
51.750 inca. 1.314,5 mm

Verzahnung

Teilkreisdurchmesser der Verzahnung (D2)
48.400 inca. 1.229 mm
Diametralteilung (Pd)
2,5
Zähnezahl (z2)
121
Catalogue gear face width (b2)
4.312 inca. 109,52 mm
MERYDOM VERIFIZIERTE SPEZIFIKATION

Spezifikationen der Ersatz-Drehverbindung Kaydon 16298001

MERYDOM Produktidentität, Zertifizierung, Werkstoffe und Maßdaten des zertifizierten Ersatzprodukts.

MERYDOM werkseitig verifiziert · Kontrollierter Datensatz
Technischer ParameterVerifizierter MERYDOM Produktwert
MERYDOM zertifiziertes Produkt
ProduktmarkeMERYDOM
MERYDOM Modell16298001
Zertifiziert austauschbar mitKaydon 16298001
WerksverifizierungStufe 3 · Technisch verifiziert
Geprüft vonMERYDOM Technikabteilung
VerifizierungsmetadatenKontrollierter interner Datensatz; Datum und Zeichnungsrevision werden nicht veröffentlicht.
Werkstoffe
Konfigurierbare Ringwerkstoffoptionen42CrMo / 50Mn
DichtungswerkstoffNBR · Nitrilkautschuk
Konfigurierbare DistanzstückwerkstoffeTechnisches Nylon / Messing
Identifikation
ReferenzmarkeKaydon
SerieXt Serie
Referenzmodell16298001
MaßsystemZollMetrischer Referenzwert daneben
LagerkonstruktionVierpunkt-Kugellager
VerzahnungsartInnenverzahnt
Abmessungen
Gesamt-Außendurchmesser (Do)62.250 inca. 1.581,2 mm
Gesamt-Innendurchmesser (di)47.760 inca. 1.213,1 mm
Gesamthöhe (H)4.875 inca. 123,83 mm
Innenringhöhe (Hi)4.375 inca. 111,13 mm
Außenringhöhe (Ho)4.375 inca. 111,13 mm
Innendurchmesser des Innenringkörpers (dr)49.325 inca. 1.252,86 mm
Lochkreis Außenring (Lo)59.750 inca. 1.517,7 mm
Lochkreis Innenring (Li)51.750 inca. 1.314,5 mm
Teilkreisdurchmesser der Verzahnung (D2)48.400 inca. 1.229 mm
Gesamtgewicht (G)1370 lbca. 621,422 kg
Tragzahlen
Maximale Zahnkraft (Fz)38500 lbfca. 171,26 kN
Momententragzahl (Crm)1650000 ft·lbfca. 2.237,1 kN·m
Befestigung
Schraubenbohrungen Außenring (no)48 Bohrungen · 1.063
Schraubenbohrungen Innenring (ni)48 Bohrungen · 1.063
Verzahnung
TeilungssystemDP
Diametralteilung der Quelle (Pd)2.5 DP
Äquivalentes Modul (derived reference only) (m)10.16 mm
Zähnezahl (z2)121
Stufe 3 · Durch MERYDOM Technik verifiziertGeprüft durch MERYDOM Technikabteilung. Nachweisdatum und Zeichnungsrevision werden nicht veröffentlicht.

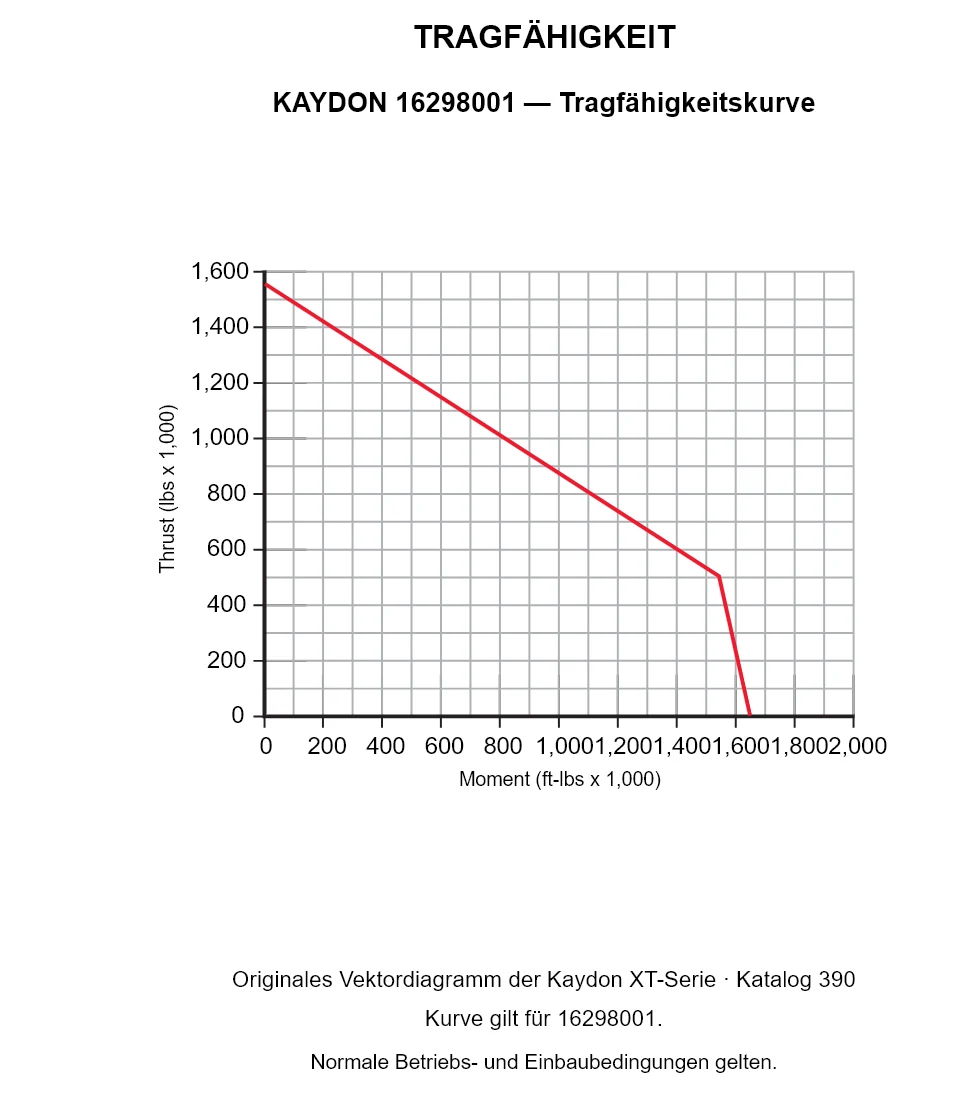

KAYDON 16298001 — Tragfähigkeitskurve

KAYDON 16298001 — Tragfähigkeitskurve

KAYDON 16298001 — Tragfähigkeitskurve. Normale Betriebs- und Einbaubedingungen gelten.

KAYDON 16298001 — Tragfähigkeitskurve. Normale Betriebs- und Einbaubedingungen gelten.
Technischer Auswahlhinweis

Dieses Katalogdiagramm dient der Vorauswahl. Die endgültige MERYDOM Anwendungsfreigabe muss auch Befestigungssteifigkeit, Schraubentragfähigkeit, Lastzyklus, Schmierung und Betriebsbedingungen berücksichtigen.

MERYDOM TECHNIK

MERYDOM Ersatz für Kaydon 16298001

Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.

Verifizierte Austauschbarkeit

  • Übereinstimmende Modellbezeichnung und Einbaumaße
  • Geprüfte Bohrungs- und Lochkreisschnittstellen
  • Verzahnung passend zur Referenzausführung

MERYDOM Ausführung

  • Konfigurierbare Ringwerkstoffoptionen 42CrMo oder 50Mn
  • Dichtungssystem aus NBR-Nitrilkautschuk
  • Konfigurierbare Distanzstückoptionen aus technischem Nylon oder Messing

Werksdokumentation

  • Technische Verifizierung durch die MERYDOM Technikabteilung
  • Verifizierungsnachweise werden im kontrollierten internen Datensatz geführt
  • Zeichnungsrevision und endgültiges Dokumentationspaket werden mit dem Angebot bestätigt

Anwendungsbestätigung

  • Auflageebenheit, Schraubengüte und Vorspannung bestätigen
  • Einwirkende Lasten, Lastzyklus und Schmierung prüfen
  • Temperatur-, Umgebungs- und Einbaubedingungen bestätigen
