Сертифицированная взаимозаменяемость
- Совпадающее обозначение модели и установочный габарит
- Проверенные интерфейсы монтажных отверстий и окружностей болтов
- Исполнение зубчатого венца соответствует референсной конфигурации
Аналог ОПУ для Kaydon 16298001
Проверено по уровню 3Опорно-поворотный подшипник производства MERYDOM, сертифицированный как взаимозаменяемый с Kaydon 16298001. Этот подшипник MERYDOM проверен по опубликованному габариту модели, монтажным интерфейсам, исполнению зубчатого венца и заявленной спецификации материалов для использования в качестве аналога.

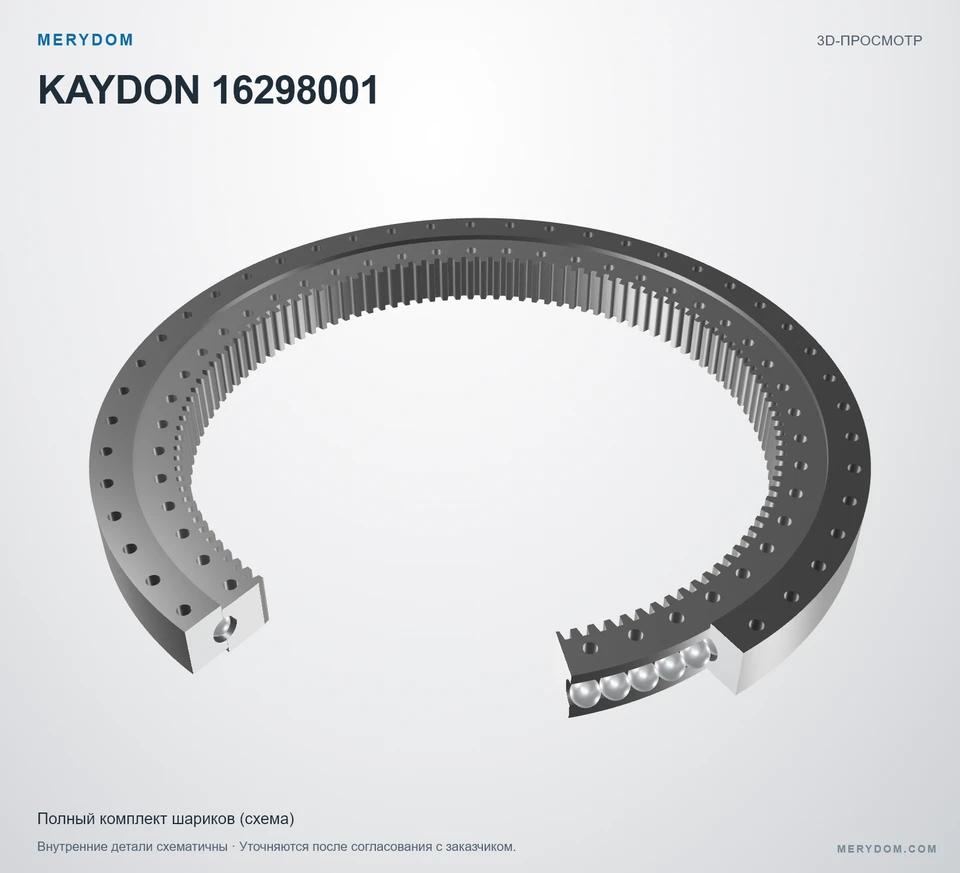

Исходная модель: Kaydon 16298001. Серия: Xt. Конструкция подшипника: Шариковый четырехточечный контакт. Исполнение зубчатого венца: Внутреннее зацепление.
БРЕНД MERYDOM · СЕРТИФИЦИРОВАННЫЙ АНАЛОГСертифицированные данные изделияВсе характеристики ↓ Гарантии завода
16298001
Проверено MERYDOMУровень 3 · Запись инженерной проверкиОпорно-поворотный подшипник производства MERYDOM, сертифицированный как взаимозаменяемый с Kaydon 16298001.
- Overall OD (Do)
- 62.250 in
- Overall ID (di)
- 47.760 in
- Общая высота
- 4.875 in
- Исполнение зубчатого венца
- Внутреннее зацепление
- Монтажные отверстия
- 48 / 48 наружное / внутреннее
- Тип подшипника
- Шариковый четырехточечный контакт
- Проверенная размерная взаимозаменяемость
- Материалы под контролем MERYDOM
- Доступна заводская документация

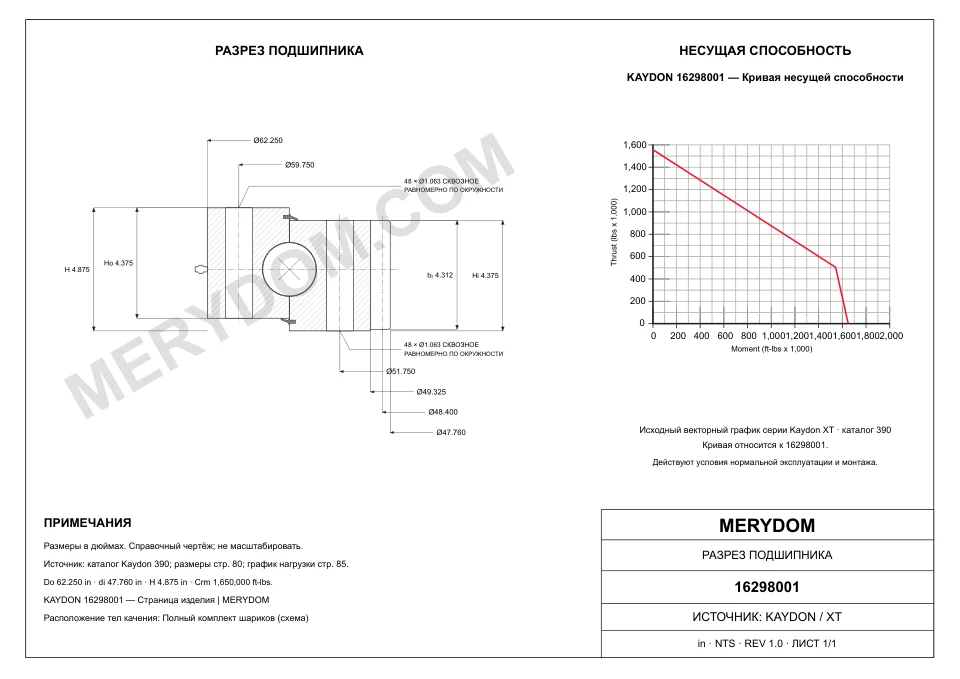

РАЗМЕРЫ ИЗДЕЛИЯ
Все характеристики ↓Опубликованные размеры и присоединительные параметры
Здесь показаны все доступные каталожные размеры, монтажные параметры и данные зубчатого венца в исходных опубликованных единицах.
Размеры
- Общий наружный диаметр (Do)
- 62.250 inпримерно 1 581,2 mm
- Общий внутренний диаметр (di)
- 47.760 inпримерно 1 213,1 mm
- Внутренний диаметр корпуса внутреннего кольца (dr)
- 49.325 inпримерно 1 252,86 mm
- Общая высота (H)
- 4.875 inпримерно 123,83 mm
- Масса в сборе (G)
- 1370 lbпримерно 621,422 kg
- Высота внутреннего кольца (Hi)
- 4.375 inпримерно 111,13 mm
- Высота наружного кольца (Ho)
- 4.375 inпримерно 111,13 mm
Монтаж
- Окружность крепежных отверстий наружного кольца (Lo)
- 59.750 inпримерно 1 517,7 mm
- Окружность крепежных отверстий внутреннего кольца (Li)
- 51.750 inпримерно 1 314,5 mm
Зубчатый венец
- Делительный диаметр зубчатого венца (D2)
- 48.400 inпримерно 1 229 mm
- Диаметральный питч (Pd)
- 2,5
- Количество зубьев (z2)
- 121
- Catalogue gear face width (b2)
- 4.312 inпримерно 109,52 mm
СЕРТИФИЦИРОВАННАЯ СПЕЦИФИКАЦИЯ MERYDOM
Проверено MERYDOM · Контролируемая записьХарактеристики аналога ОПУ Kaydon 16298001
Идентификация изделия MERYDOM, сертификация, материалы и размерные данные сертифицированного аналога.
| Технический параметр | Сертифицированное значение MERYDOM |
|---|---|
| Сертифицированное изделие MERYDOM | |
| Бренд изделия | MERYDOM |
| Модель MERYDOM | 16298001 |
| Сертифицировано для замены | Kaydon 16298001 |
| Заводская проверка | Уровень 3 · Проверено инженерным отделом |
| Проверил | Инженерный отдел MERYDOM |
| Метаданные проверки | Контролируемая внутренняя запись; дата и ревизия чертежа не публикуются. |
| Материалы | |
| Настраиваемые варианты материала колец | 42CrMo / 50Mn |
| Материал уплотнения | NBR · Бутадиен-нитрильный каучук |
| Настраиваемые варианты материала сепаратора | Инженерный нейлон / Латунь |
| Идентификация | |
| Исходный бренд | Kaydon |
| Серия | Xt Серия |
| Исходная модель | 16298001 |
| Система измерения | ДюймРядом указан метрический справочный размер |
| Конструкция подшипника | Шариковый четырехточечный контакт |
| Исполнение зубчатого венца | Внутреннее зацепление |
| Размеры | |
| Общий наружный диаметр (Do) | 62.250 inпримерно 1 581,2 mm |
| Общий внутренний диаметр (di) | 47.760 inпримерно 1 213,1 mm |
| Общая высота (H) | 4.875 inпримерно 123,83 mm |
| Высота внутреннего кольца (Hi) | 4.375 inпримерно 111,13 mm |
| Высота наружного кольца (Ho) | 4.375 inпримерно 111,13 mm |
| Внутренний диаметр корпуса внутреннего кольца (dr) | 49.325 inпримерно 1 252,86 mm |
| Окружность крепежных отверстий наружного кольца (Lo) | 59.750 inпримерно 1 517,7 mm |
| Окружность крепежных отверстий внутреннего кольца (Li) | 51.750 inпримерно 1 314,5 mm |
| Делительный диаметр зубчатого венца (D2) | 48.400 inпримерно 1 229 mm |
| Масса в сборе (G) | 1370 lbпримерно 621,422 kg |
| Допустимые нагрузки | |
| Максимальная нагрузка на зуб (Fz) | 38500 lbfпримерно 171,26 kN |
| Допустимый опрокидывающий момент (Crm) | 1650000 ft·lbfпримерно 2 237,1 kN·m |
| Монтаж | |
| Отверстия под болты наружного кольца (no) | 48 отверстий · 1.063 |
| Отверстия под болты внутреннего кольца (ni) | 48 отверстий · 1.063 |
| Зубчатый венец | |
| Система шага | DP |
| Исходный диаметральный питч (Pd) | 2.5 DP |
| Эквивалентный модуль (derived reference only) (m) | 10.16 mm |
| Число зубьев (z2) | 121 |
Уровень 3 · Проверено инженерным отделом MERYDOMПроверил: Инженерный отдел MERYDOM. Дата доказательства и ревизия чертежа не публикуются.

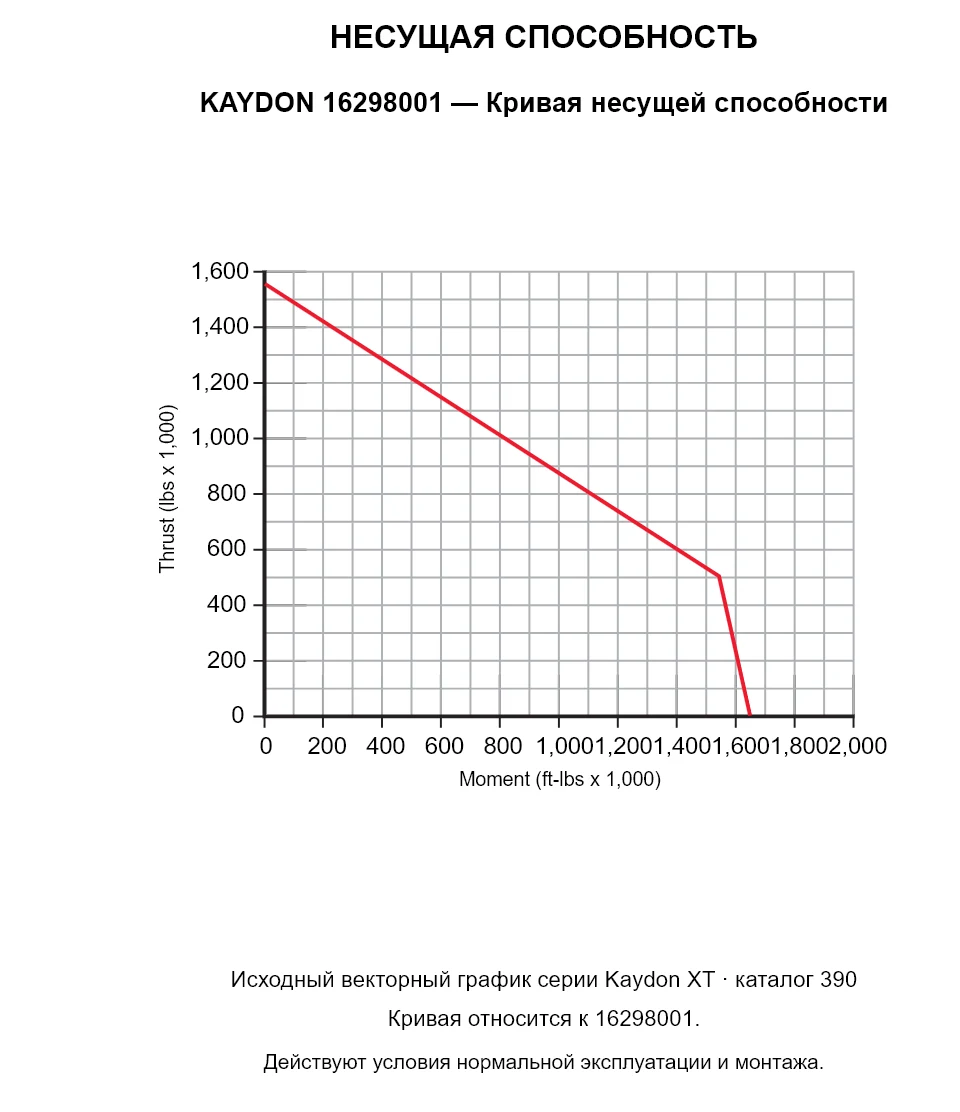

KAYDON 16298001 — Кривая несущей способности
KAYDON 16298001 — Кривая несущей способности
KAYDON 16298001 — Кривая несущей способности. Действуют условия нормальной эксплуатации и монтажа.
Примечание по инженерному подбору
Этот каталожный график предназначен для предварительного подбора. При окончательном согласовании MERYDOM также учитываются жесткость монтажа, несущая способность болтов, рабочий цикл, смазка и условия эксплуатации.
ИНЖЕНЕРНАЯ СЛУЖБА MERYDOM
Аналог MERYDOM для Kaydon 16298001
Этот подшипник MERYDOM проверен по опубликованному габариту модели, монтажным интерфейсам, исполнению зубчатого венца и заявленной спецификации материалов для использования в качестве аналога.
Конструкция MERYDOM
- Настраиваемые варианты материала колец: 42CrMo или 50Mn
- Система уплотнений из бутадиен-нитрильного каучука NBR
- Настраиваемые варианты сепаратора из инженерного нейлона или латуни
Заводская документация
- Инженерная проверка отделом Инженерная служба MERYDOM
- Доказательства проверки хранятся в контролируемой внутренней записи
- Ревизия чертежа и окончательный комплект документации подтверждаются в коммерческом предложении
Подтверждение применения
- Подтвердить плоскостность опоры, класс болтов и преднатяг
- Проверить действующие нагрузки, рабочий цикл и смазку
- Подтвердить температуру, окружающую среду и условия монтажа
