Verifizierte Austauschbarkeit
- Übereinstimmende Modellbezeichnung und Einbaumaße
- Geprüfte Bohrungs- und Lochkreisschnittstellen
- Verzahnung passend zur Referenzausführung
Drehverbindung als Ersatz für INA VU 200405

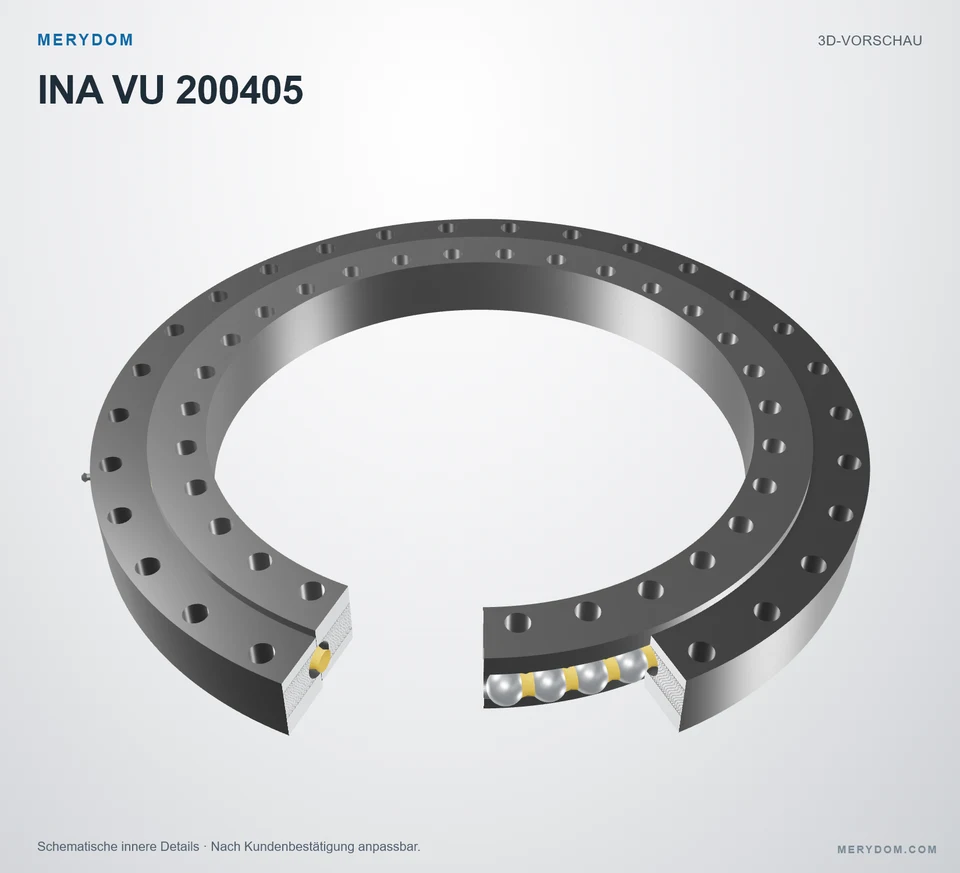

Level 3 verifiziertVon MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit INA VU 200405. Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.
Referenzmodell: INA VU 200405. Serie: Vu. Lagerkonstruktion: Vierpunkt-Kugellager. Verzahnungsart: Unverzahnt.
MERYDOM MARKE · ZERTIFIZIERTES ERSATZPRODUKTVerifizierte ProduktdatenVollständige Spezifikationen ansehen ↓ Werkssicherheit
VU 200405
Von MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit INA VU 200405.
- Overall OD (Do)
- 474 mm
- Overall ID (di)
- 336 mm
- Gesamthöhe
- 46 mm
- Verzahnungsart
- Unverzahnt
- Befestigungsbohrungen
- 30 / 30 außen / innen
- Lagerbauart
- Vierpunkt-Kugellager
MERYDOM verifiziertStufe 3 · Technischer Prüfdatensatz
- Verifizierte Maßaustauschbarkeit
- MERYDOM kontrollierte Werkstoffe
- Werksdokumentation verfügbar

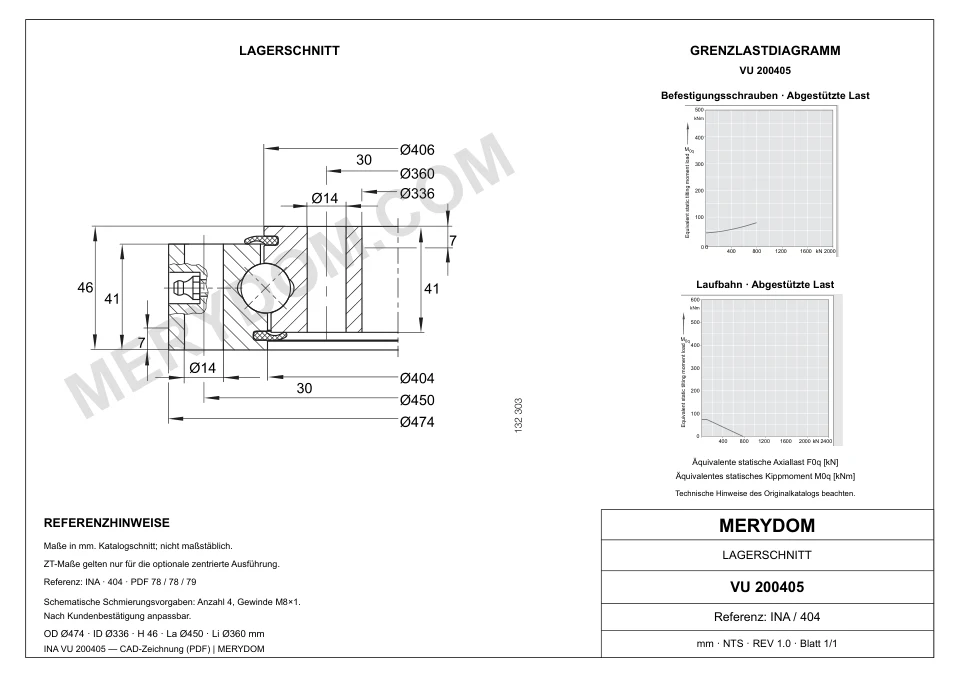

PRODUKTABMESSUNGEN
Vollständige Spezifikationen ansehen ↓Veröffentlichte Abmessungen und Schnittstellen
Alle verfügbaren Katalogmaße, Befestigungsschnittstellen und Verzahnungswerte werden hier in der veröffentlichten Originaleinheit gezeigt.
Abmessungen
- Massee (Massee)
- 25 kg
- Gesamt-Außendurchmesser (Da)
- 474 mm
- Äußerer Zentrierdurchmesser (DaZT)
- 472 mm
- Gesamt-Innendurchmesser (di)
- 336 mm
- Innerer Zentrierdurchmesser (diZT)
- 338 mm
- Katalogdurchmesser Di (Di)
- 404 mm
- Katalogdurchmesser da (da)
- 406 mm
- Gesamthöhe (H)
- 46 mm
- Innenhöhe (h)
- 41 mm
- Äußere Zentrierlänge (T)
- 7 mm
- Innere Zentrierlänge (t)
- 7 mm
Befestigung
- Lochkreis Außenring (La)
- 450 mm
- Lochkreis Innenring (Li)
- 360 mm
- Montagebohrungen am Außenring (na)
- 30
- Montagebohrungen am Innenring (ni)
- 30
- Gemeinsamer Montagebohrungsdurchmesser (dB)
- 14 mm
MERYDOM VERIFIZIERTE SPEZIFIKATION
MERYDOM werkseitig verifiziert · Kontrollierter DatensatzSpezifikationen der Ersatz-Drehverbindung INA VU 200405
MERYDOM Produktidentität, Zertifizierung, Werkstoffe und Maßdaten des zertifizierten Ersatzprodukts.
| Technischer Parameter | Verifizierter MERYDOM Produktwert |
|---|---|
| MERYDOM zertifiziertes Produkt | |
| Produktmarke | MERYDOM |
| MERYDOM Modell | VU 200405 |
| Zertifiziert austauschbar mit | INA VU 200405 |
| Werksverifizierung | Stufe 3 · Technisch verifiziert |
| Geprüft von | MERYDOM Technikabteilung |
| Verifizierungsmetadaten | Kontrollierter interner Datensatz; Datum und Zeichnungsrevision werden nicht veröffentlicht. |
| Werkstoffe | |
| Konfigurierbare Ringwerkstoffoptionen | 42CrMo / 50Mn |
| Dichtungswerkstoff | NBR · Nitrilkautschuk |
| Konfigurierbare Distanzstückwerkstoffe | Technisches Nylon / Messing |
| Identifikation | |
| Referenzmarke | INA |
| Serie | Vu Serie |
| Referenzmodell | VU 200405 |
| Maßsystem | Metrisch |
| Lagerkonstruktion | Vierpunkt-Kugellager |
| Verzahnungsart | Unverzahnt |
| Abmessungen | |
| Massee (Massee) | 25 kg |
| Gesamt-Außendurchmesser (Da) | 474 mm |
| Äußerer Zentrierdurchmesser (DaZT) | 472 mm |
| Gesamt-Innendurchmesser (di) | 336 mm |
| Innerer Zentrierdurchmesser (diZT) | 338 mm |
| Katalogdurchmesser Di (Di) | 404 mm |
| Katalogdurchmesser da (da) | 406 mm |
| Gesamthöhe (H) | 46 mm |
| Innenhöhe (h) | 41 mm |
| Äußere Zentrierlänge (T) | 7 mm |
| Innere Zentrierlänge (t) | 7 mm |
| Befestigung | |
| Lochkreis Außenring (La) | 450 mm |
| Lochkreis Innenring (Li) | 360 mm |
| Montagebohrungen am Außenring (na) | 30 |
| Montagebohrungen am Innenring (ni) | 30 |
| Gemeinsamer Montagebohrungsdurchmesser (dB) | 14 mm |
| Tragzahlen | |
| Maximal zulässige Radiallast (Fr perm) | 123,9 kN |
| Dynamische axiale Grundtragzahl (Ca) | 260 kN |
| Statische axiale Grundtragzahl (C0a) | 810 kN |
| Dynamische radiale Grundtragzahl (Cr) | 169 kN |
| Statische radiale Grundtragzahl (C0r) | 360 kN |
| Radialspiel (Radialspiel) | 0,05 incl. 0,2 mm |
| Axiales Kippspiel (Axiales Kippspiel) | 0,08 incl. 0,33 mm |
Stufe 3 · Durch MERYDOM Technik verifiziertGeprüft durch MERYDOM Technikabteilung. Nachweisdatum und Zeichnungsrevision werden nicht veröffentlicht.

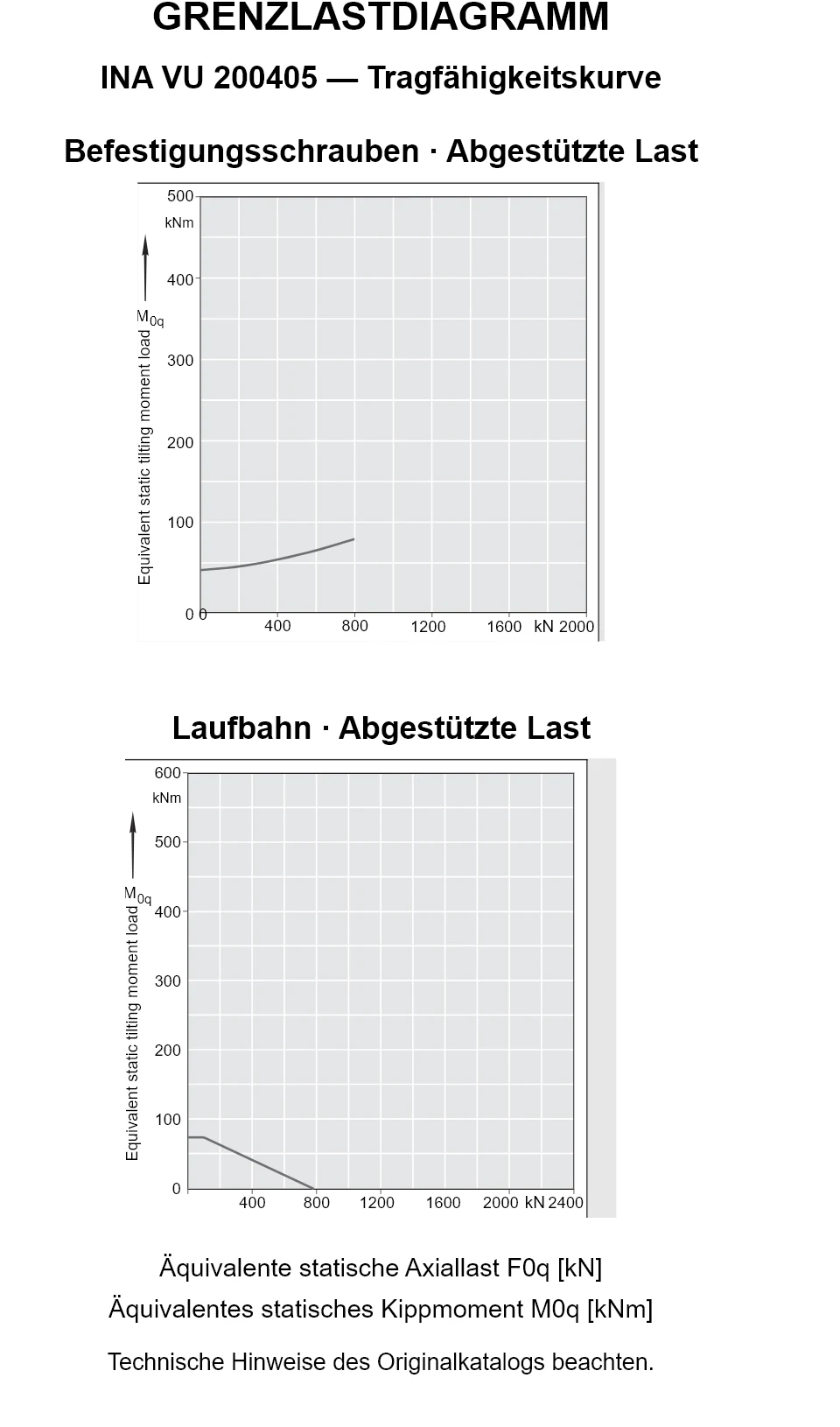

INA VU 200405 — Tragfähigkeitskurve
INA VU 200405 — Tragfähigkeitskurve
INA VU 200405 — Tragfähigkeitskurve. Technische Hinweise des Originalkatalogs beachten.
Technischer Auswahlhinweis
Dieses Katalogdiagramm dient der Vorauswahl. Die endgültige MERYDOM Anwendungsfreigabe muss auch Befestigungssteifigkeit, Schraubentragfähigkeit, Lastzyklus, Schmierung und Betriebsbedingungen berücksichtigen.
MERYDOM TECHNIK
MERYDOM Ersatz für INA VU 200405
Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.
MERYDOM Ausführung
- Konfigurierbare Ringwerkstoffoptionen 42CrMo oder 50Mn
- Dichtungssystem aus NBR-Nitrilkautschuk
- Konfigurierbare Distanzstückoptionen aus technischem Nylon oder Messing
Werksdokumentation
- Technische Verifizierung durch die MERYDOM Technikabteilung
- Verifizierungsnachweise werden im kontrollierten internen Datensatz geführt
- Zeichnungsrevision und endgültiges Dokumentationspaket werden mit dem Angebot bestätigt
Anwendungsbestätigung
- Auflageebenheit, Schraubengüte und Vorspannung bestätigen
- Einwirkende Lasten, Lastzyklus und Schmierung prüfen
- Temperatur-, Umgebungs- und Einbaubedingungen bestätigen
RECHTLICHER UND TECHNISCHER HINWEIS
Unabhängige Ersatzprodukt-Verifizierung
- MERYDOM ist Hersteller und verifizierende Stelle des auf dieser Seite dargestellten MERYDOM Produkts.
- Marken und Modellnummern Dritter bleiben Eigentum der jeweiligen Inhaber und dienen ausschließlich zur Kennzeichnung der vorgesehenen Austauschreferenz.
- MERYDOM ist ein unabhängiger Hersteller und weder mit dem genannten OEM verbunden noch von ihm unterstützt oder gesponsert.
- Die Austauschbarkeitserklärung gilt für die übereinstimmende Modellbezeichnung und den veröffentlichten Prüfumfang; die Anwendungseignung hängt weiterhin von Lasten, Lastzyklus, Einbau, Schmierung und Betriebsumgebung ab.
- Das freigegebene Angebot, die Fertigungszeichnung und die vertragliche technische Vereinbarung bestimmen das endgültig gelieferte Produkt.
