Verifizierte Austauschbarkeit
- Übereinstimmende Modellbezeichnung und Einbaumaße
- Geprüfte Bohrungs- und Lochkreisschnittstellen
- Verzahnung passend zur Referenzausführung
Drehverbindung als Ersatz für INA VU 200260
Level 3 verifiziertVon MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit INA VU 200260. Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.
Referenzmodell: INA VU 200260. Serie: Vu. Lagerkonstruktion: Vierpunkt-Kugellager. Verzahnungsart: Unverzahnt.
MERYDOM MARKE · ZERTIFIZIERTES ERSATZPRODUKTVerifizierte ProduktdatenVollständige Spezifikationen ansehen ↓ Werkssicherheit

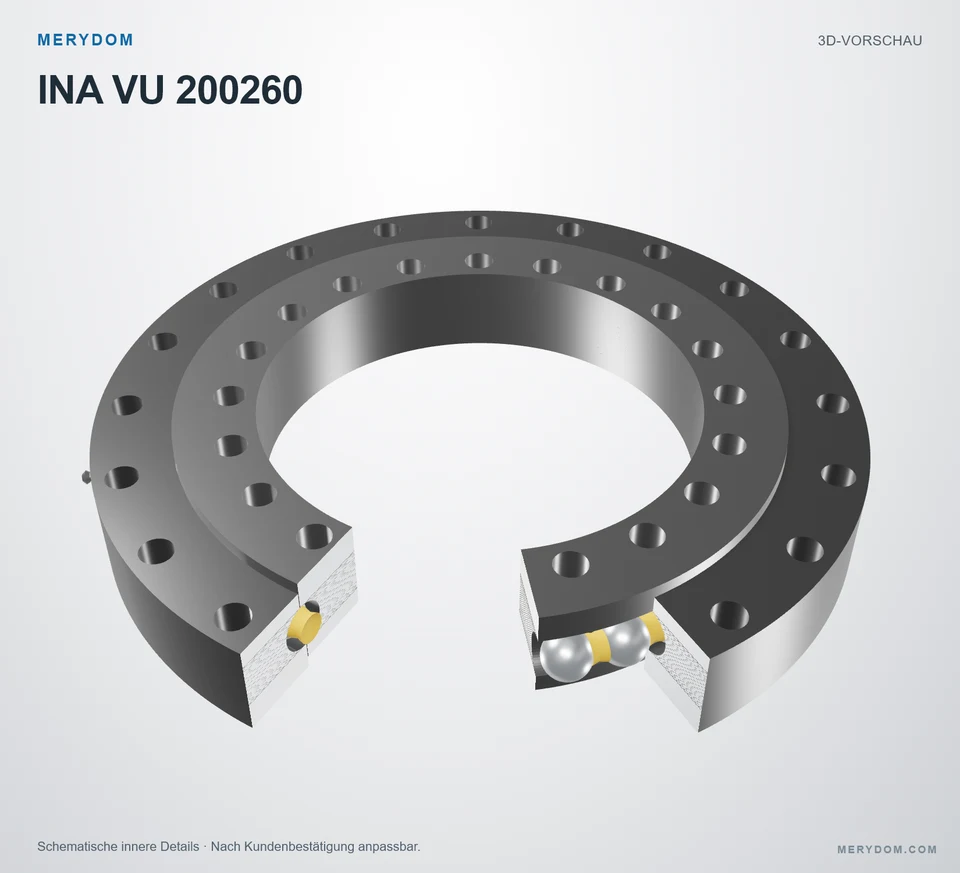

VU 200260
Von MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit INA VU 200260.
- Overall OD (Do)
- 329 mm
- Overall ID (di)
- 191 mm
- Gesamthöhe
- 46 mm
- Verzahnungsart
- Unverzahnt
- Befestigungsbohrungen
- 20 / 20 außen / innen
- Lagerbauart
- Vierpunkt-Kugellager
MERYDOM verifiziertStufe 3 · Technischer Prüfdatensatz
- Verifizierte Maßaustauschbarkeit
- MERYDOM kontrollierte Werkstoffe
- Werksdokumentation verfügbar

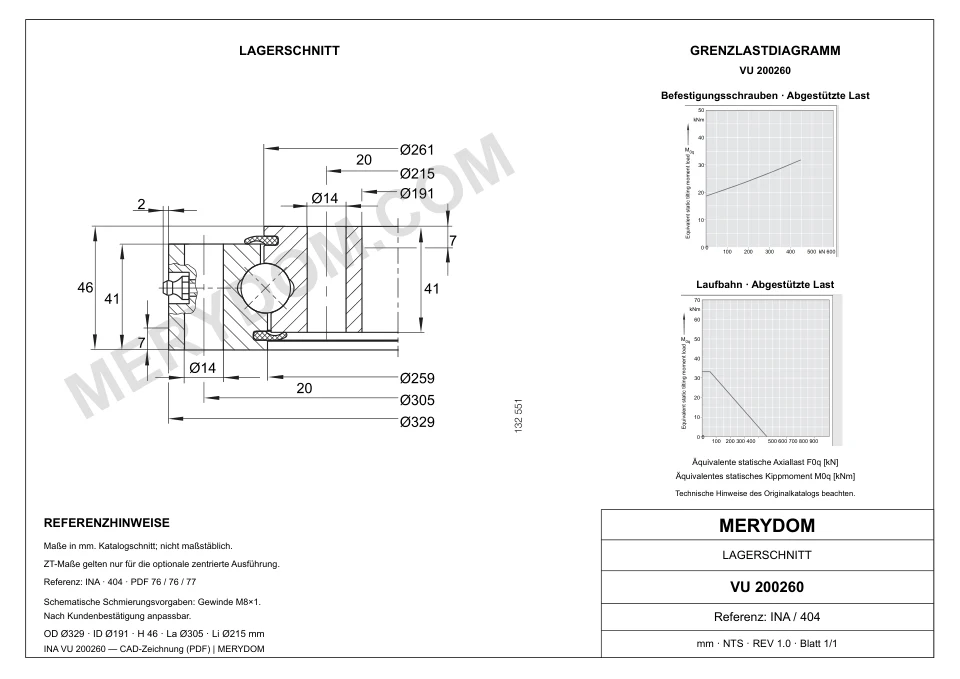

PRODUKTABMESSUNGEN
Vollständige Spezifikationen ansehen ↓Veröffentlichte Abmessungen und Schnittstellen
Alle verfügbaren Katalogmaße, Befestigungsschnittstellen und Verzahnungswerte werden hier in der veröffentlichten Originaleinheit gezeigt.
Abmessungen
- Massee (Massee)
- 15 kg
- Gesamt-Außendurchmesser (Da)
- 329 mm
- Äußerer Zentrierdurchmesser (DaZT)
- 327 mm
- Gesamt-Innendurchmesser (di)
- 191 mm
- Innerer Zentrierdurchmesser (diZT)
- 193 mm
- Katalogdurchmesser Di (Di)
- 259 mm
- Katalogdurchmesser da (da)
- 261 mm
- Gesamthöhe (H)
- 46 mm
- Innenhöhe (h)
- 41 mm
- Äußere Zentrierlänge (T)
- 7 mm
- Innere Zentrierlänge (t)
- 7 mm
- Maximalmaß u (u)
- 2 mm
Befestigung
- Lochkreis Außenring (La)
- 305 mm
- Lochkreis Innenring (Li)
- 215 mm
- Gemeinsamer Montagebohrungsdurchmesser (dB)
- 14 mm
- Montagebohrungen am Außenring (na)
- 20
- Montagebohrungen am Innenring (ni)
- 20
MERYDOM VERIFIZIERTE SPEZIFIKATION
MERYDOM werkseitig verifiziert · Kontrollierter DatensatzSpezifikationen der Ersatz-Drehverbindung INA VU 200260
MERYDOM Produktidentität, Zertifizierung, Werkstoffe und Maßdaten des zertifizierten Ersatzprodukts.
| Technischer Parameter | Verifizierter MERYDOM Produktwert |
|---|---|
| MERYDOM zertifiziertes Produkt | |
| Produktmarke | MERYDOM |
| MERYDOM Modell | VU 200260 |
| Zertifiziert austauschbar mit | INA VU 200260 |
| Werksverifizierung | Stufe 3 · Technisch verifiziert |
| Geprüft von | MERYDOM Technikabteilung |
| Verifizierungsmetadaten | Kontrollierter interner Datensatz; Datum und Zeichnungsrevision werden nicht veröffentlicht. |
| Werkstoffe | |
| Konfigurierbare Ringwerkstoffoptionen | 42CrMo / 50Mn |
| Dichtungswerkstoff | NBR · Nitrilkautschuk |
| Konfigurierbare Distanzstückwerkstoffe | Technisches Nylon / Messing |
| Identifikation | |
| Referenzmarke | INA |
| Serie | Vu Serie |
| Referenzmodell | VU 200260 |
| Maßsystem | Metrisch |
| Lagerkonstruktion | Vierpunkt-Kugellager |
| Verzahnungsart | Unverzahnt |
| Abmessungen | |
| Massee (Massee) | 15 kg |
| Gesamt-Außendurchmesser (Da) | 329 mm |
| Äußerer Zentrierdurchmesser (DaZT) | 327 mm |
| Gesamt-Innendurchmesser (di) | 191 mm |
| Innerer Zentrierdurchmesser (diZT) | 193 mm |
| Katalogdurchmesser Di (Di) | 259 mm |
| Katalogdurchmesser da (da) | 261 mm |
| Gesamthöhe (H) | 46 mm |
| Innenhöhe (h) | 41 mm |
| Äußere Zentrierlänge (T) | 7 mm |
| Innere Zentrierlänge (t) | 7 mm |
| Maximalmaß u (u) | 2 mm |
| Befestigung | |
| Lochkreis Außenring (La) | 305 mm |
| Lochkreis Innenring (Li) | 215 mm |
| Gemeinsamer Montagebohrungsdurchmesser (dB) | 14 mm |
| Montagebohrungen am Außenring (na) | 20 |
| Montagebohrungen am Innenring (ni) | 20 |
| Tragzahlen | |
| Maximal zulässige Radiallast (Fr perm) | 82,6 kN |
| Dynamische axiale Grundtragzahl (Ca) | 217 kN |
| Statische axiale Grundtragzahl (C0a) | 520 kN |
| Dynamische radiale Grundtragzahl (Cr) | 143 kN |
| Statische radiale Grundtragzahl (C0r) | 233 kN |
| Radialspiel (Radialspiel) | 0,05 incl. 0,2 mm |
| Axiales Kippspiel (Axiales Kippspiel) | 0,08 incl. 0,33 mm |
Stufe 3 · Durch MERYDOM Technik verifiziertGeprüft durch MERYDOM Technikabteilung. Nachweisdatum und Zeichnungsrevision werden nicht veröffentlicht.

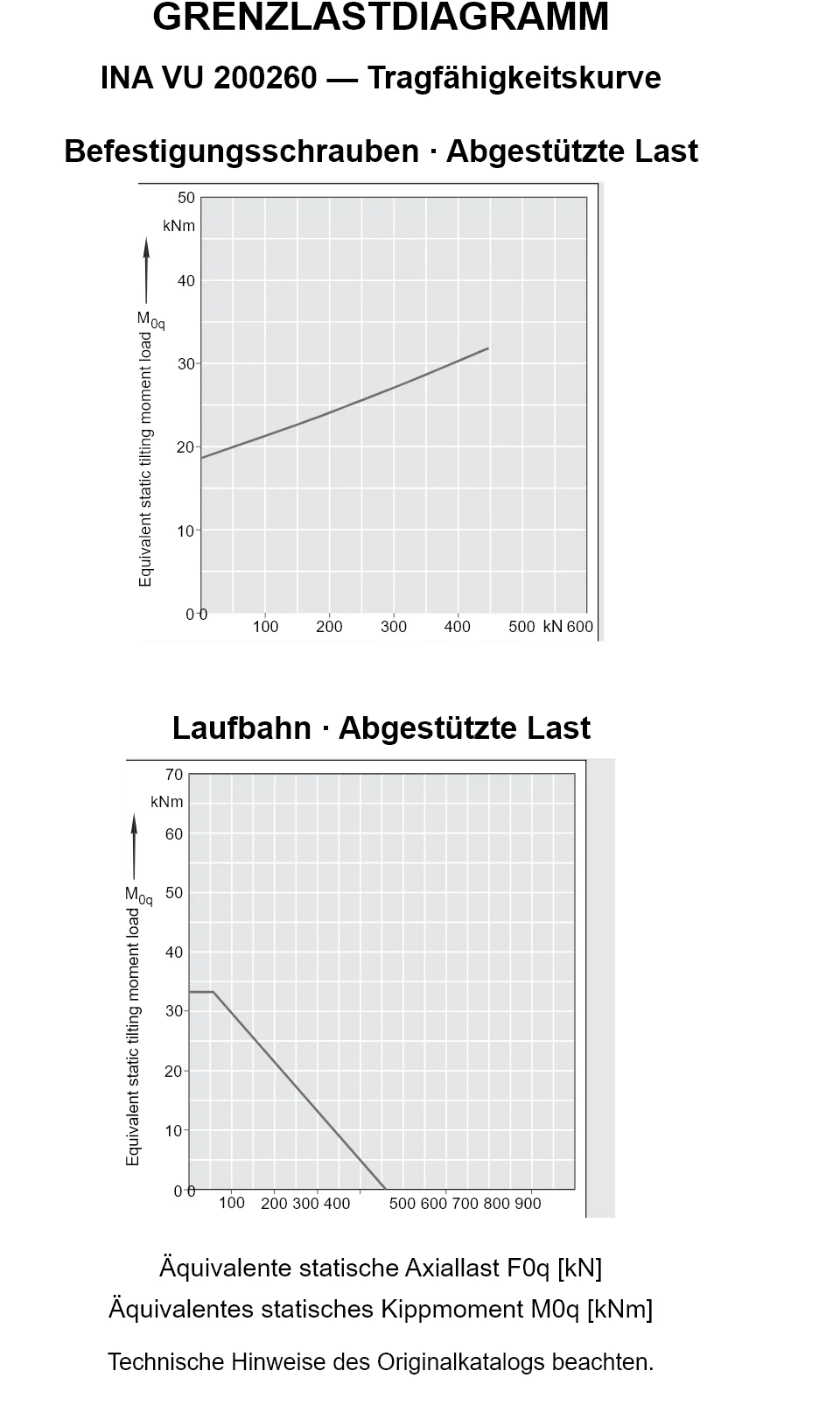

INA VU 200260 — Tragfähigkeitskurve
INA VU 200260 — Tragfähigkeitskurve
INA VU 200260 — Tragfähigkeitskurve. Technische Hinweise des Originalkatalogs beachten.
Technischer Auswahlhinweis
Dieses Katalogdiagramm dient der Vorauswahl. Die endgültige MERYDOM Anwendungsfreigabe muss auch Befestigungssteifigkeit, Schraubentragfähigkeit, Lastzyklus, Schmierung und Betriebsbedingungen berücksichtigen.
MERYDOM TECHNIK
MERYDOM Ersatz für INA VU 200260
Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.
MERYDOM Ausführung
- Konfigurierbare Ringwerkstoffoptionen 42CrMo oder 50Mn
- Dichtungssystem aus NBR-Nitrilkautschuk
- Konfigurierbare Distanzstückoptionen aus technischem Nylon oder Messing
Werksdokumentation
- Technische Verifizierung durch die MERYDOM Technikabteilung
- Verifizierungsnachweise werden im kontrollierten internen Datensatz geführt
- Zeichnungsrevision und endgültiges Dokumentationspaket werden mit dem Angebot bestätigt
Anwendungsbestätigung
- Auflageebenheit, Schraubengüte und Vorspannung bestätigen
- Einwirkende Lasten, Lastzyklus und Schmierung prüfen
- Temperatur-, Umgebungs- und Einbaubedingungen bestätigen
RECHTLICHER UND TECHNISCHER HINWEIS
Unabhängige Ersatzprodukt-Verifizierung
- MERYDOM ist Hersteller und verifizierende Stelle des auf dieser Seite dargestellten MERYDOM Produkts.
- Marken und Modellnummern Dritter bleiben Eigentum der jeweiligen Inhaber und dienen ausschließlich zur Kennzeichnung der vorgesehenen Austauschreferenz.
- MERYDOM ist ein unabhängiger Hersteller und weder mit dem genannten OEM verbunden noch von ihm unterstützt oder gesponsert.
- Die Austauschbarkeitserklärung gilt für die übereinstimmende Modellbezeichnung und den veröffentlichten Prüfumfang; die Anwendungseignung hängt weiterhin von Lasten, Lastzyklus, Einbau, Schmierung und Betriebsumgebung ab.
- Das freigegebene Angebot, die Fertigungszeichnung und die vertragliche technische Vereinbarung bestimmen das endgültig gelieferte Produkt.
MERYDOM ERSATZPRODUKT-SUPPORT
Preis und Lieferzeit anfragenBereit für Preis-, Liefer- und Anwendungsbestätigung?
Send the required quantity and operating conditions. MERYDOM will confirm the supply configuration, documentation package and delivery schedule for model VU 200260.
