Drehverbindung als Ersatz für INA VU 200220
Level 3 verifiziertVon MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit INA VU 200220. Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.
Referenzmodell: INA VU 200220. Serie: Vu. Lagerkonstruktion: Vierpunkt-Kugellager. Verzahnungsart: Unverzahnt.
MERYDOM MARKE · ZERTIFIZIERTES ERSATZPRODUKTVerifizierte ProduktdatenVollständige Spezifikationen ansehen ↓ Werkssicherheit

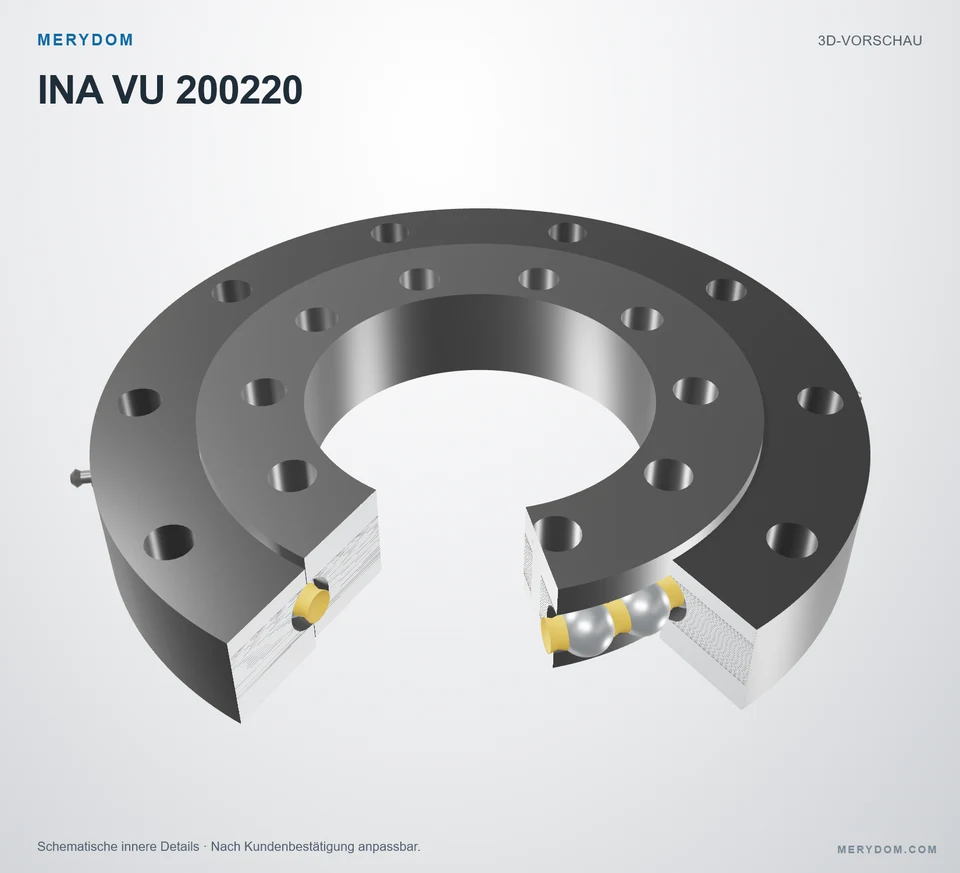

VU 200220
Von MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit INA VU 200220.
- Overall OD (Do)
- 302 mm
- Overall ID (di)
- 138 mm
- Gesamthöhe
- 46 mm
- Verzahnungsart
- Unverzahnt
- Befestigungsbohrungen
- 10 / 10 außen / innen
- Lagerbauart
- Vierpunkt-Kugellager
MERYDOM verifiziertStufe 3 · Technischer Prüfdatensatz
- Verifizierte Maßaustauschbarkeit
- MERYDOM kontrollierte Werkstoffe
- Werksdokumentation verfügbar

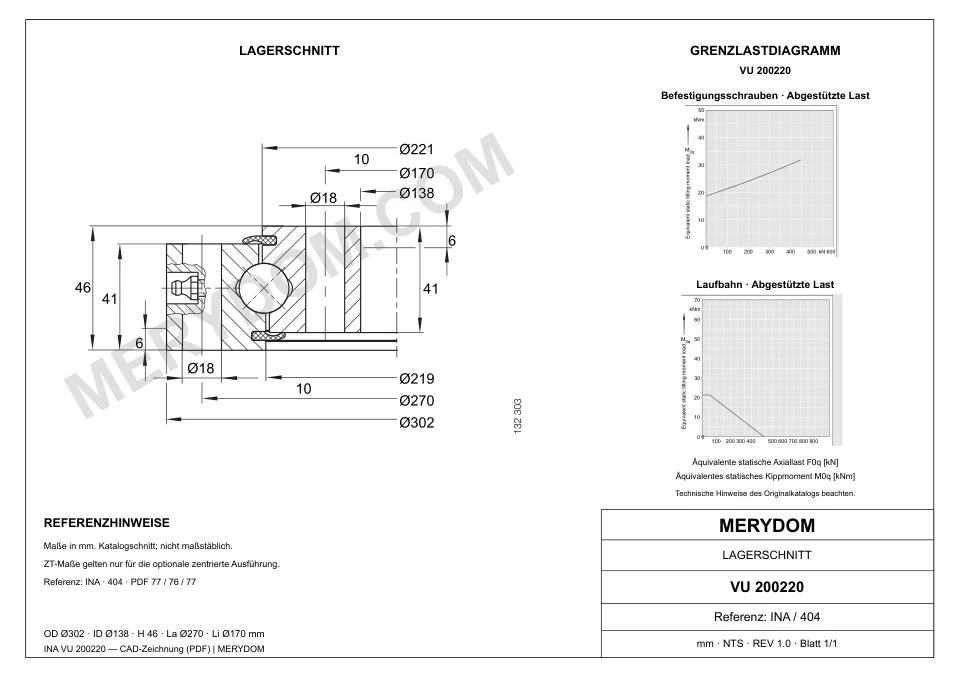

PRODUKTABMESSUNGEN
Vollständige Spezifikationen ansehen ↓Veröffentlichte Abmessungen und Schnittstellen
Alle verfügbaren Katalogmaße, Befestigungsschnittstellen und Verzahnungswerte werden hier in der veröffentlichten Originaleinheit gezeigt.
Abmessungen
- Massee (Massee)
- 16 kg
- Gesamt-Außendurchmesser (Da)
- 302 mm
- Äußerer Zentrierdurchmesser (DaZT)
- 300 mm
- Gesamt-Innendurchmesser (di)
- 138 mm
- Innerer Zentrierdurchmesser (diZT)
- 140 mm
- Katalogdurchmesser Di (Di)
- 219 mm
- Katalogdurchmesser da (da)
- 221 mm
- Gesamthöhe (H)
- 46 mm
- Innenhöhe (h)
- 41 mm
- Äußere Zentrierlänge (T)
- 6 mm
- Innere Zentrierlänge (t)
- 6 mm
Befestigung
- Lochkreis Außenring (La)
- 270 mm
- Lochkreis Innenring (Li)
- 170 mm
- Gemeinsamer Montagebohrungsdurchmesser (dB)
- 18 mm
- Montagebohrungen am Außenring (na)
- 10
- Montagebohrungen am Innenring (ni)
- 10
MERYDOM VERIFIZIERTE SPEZIFIKATION
MERYDOM werkseitig verifiziert · Kontrollierter DatensatzSpezifikationen der Ersatz-Drehverbindung INA VU 200220
MERYDOM Produktidentität, Zertifizierung, Werkstoffe und Maßdaten des zertifizierten Ersatzprodukts.
| Technischer Parameter | Verifizierter MERYDOM Produktwert |
|---|---|
| MERYDOM zertifiziertes Produkt | |
| Produktmarke | MERYDOM |
| MERYDOM Modell | VU 200220 |
| Zertifiziert austauschbar mit | INA VU 200220 |
| Werksverifizierung | Stufe 3 · Technisch verifiziert |
| Geprüft von | MERYDOM Technikabteilung |
| Verifizierungsmetadaten | Kontrollierter interner Datensatz; Datum und Zeichnungsrevision werden nicht veröffentlicht. |
| Werkstoffe | |
| Konfigurierbare Ringwerkstoffoptionen | 42CrMo / 50Mn |
| Dichtungswerkstoff | NBR · Nitrilkautschuk |
| Konfigurierbare Distanzstückwerkstoffe | Technisches Nylon / Messing |
| Identifikation | |
| Referenzmarke | INA |
| Serie | Vu Serie |
| Referenzmodell | VU 200220 |
| Maßsystem | Metrisch |
| Lagerkonstruktion | Vierpunkt-Kugellager |
| Verzahnungsart | Unverzahnt |
| Abmessungen | |
| Massee (Massee) | 16 kg |
| Gesamt-Außendurchmesser (Da) | 302 mm |
| Äußerer Zentrierdurchmesser (DaZT) | 300 mm |
| Gesamt-Innendurchmesser (di) | 138 mm |
| Innerer Zentrierdurchmesser (diZT) | 140 mm |
| Katalogdurchmesser Di (Di) | 219 mm |
| Katalogdurchmesser da (da) | 221 mm |
| Gesamthöhe (H) | 46 mm |
| Innenhöhe (h) | 41 mm |
| Äußere Zentrierlänge (T) | 6 mm |
| Innere Zentrierlänge (t) | 6 mm |
| Befestigung | |
| Lochkreis Außenring (La) | 270 mm |
| Lochkreis Innenring (Li) | 170 mm |
| Gemeinsamer Montagebohrungsdurchmesser (dB) | 18 mm |
| Montagebohrungen am Außenring (na) | 10 |
| Montagebohrungen am Innenring (ni) | 10 |
| Tragzahlen | |
| Maximal zulässige Radiallast (Fr perm) | 78 kN |
| Dynamische axiale Grundtragzahl (Ca) | 201 kN |
| Statische axiale Grundtragzahl (C0a) | 435 kN |
| Dynamische radiale Grundtragzahl (Cr) | 132 kN |
| Statische radiale Grundtragzahl (C0r) | 197 kN |
| Radialspiel (Radialspiel) | 0,05 incl. 0,2 mm |
| Axiales Kippspiel (Axiales Kippspiel) | 0,08 incl. 0,33 mm |
Stufe 3 · Durch MERYDOM Technik verifiziertGeprüft durch MERYDOM Technikabteilung. Nachweisdatum und Zeichnungsrevision werden nicht veröffentlicht.

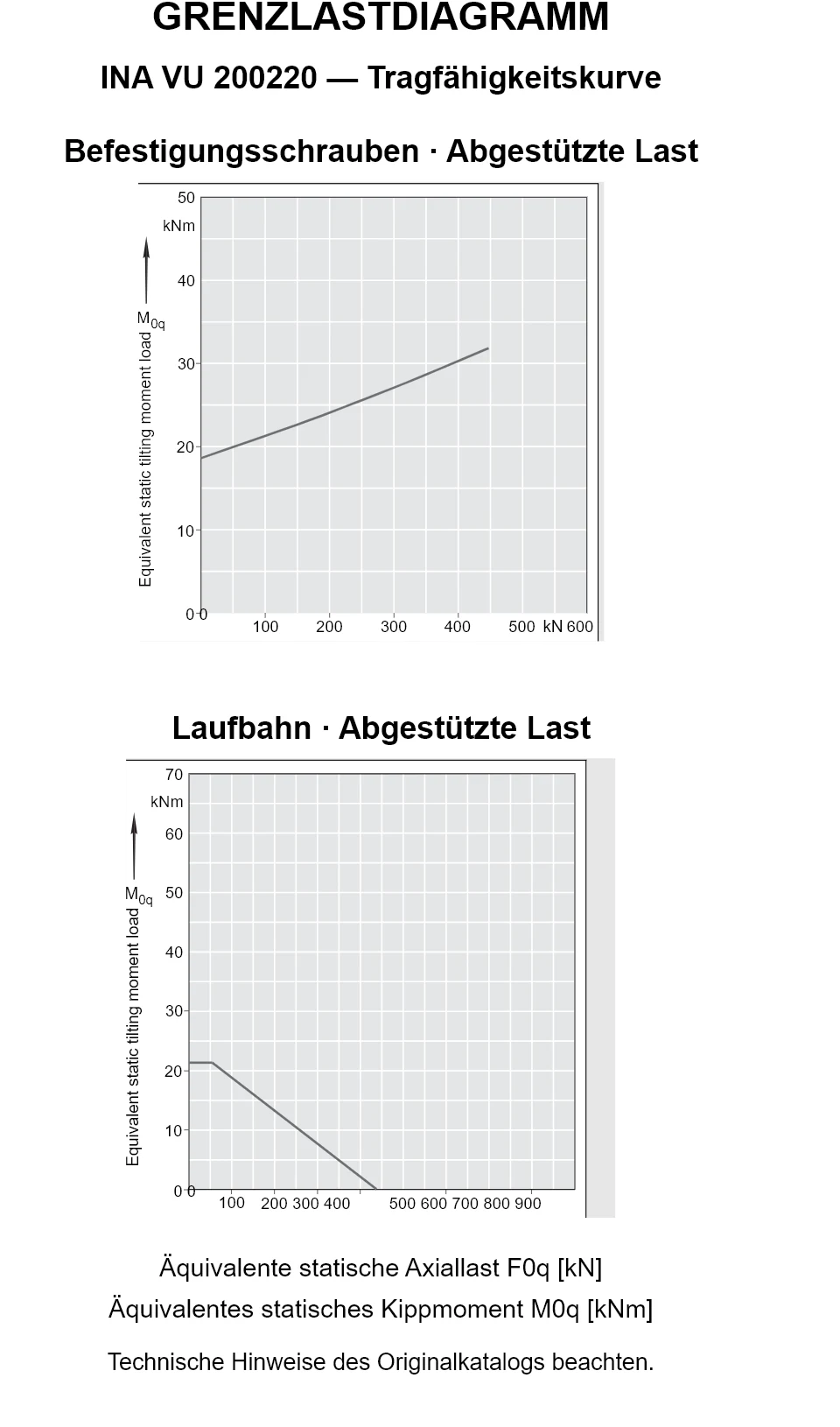

INA VU 200220 — Tragfähigkeitskurve
INA VU 200220 — Tragfähigkeitskurve
INA VU 200220 — Tragfähigkeitskurve. Technische Hinweise des Originalkatalogs beachten.
Technischer Auswahlhinweis
Dieses Katalogdiagramm dient der Vorauswahl. Die endgültige MERYDOM Anwendungsfreigabe muss auch Befestigungssteifigkeit, Schraubentragfähigkeit, Lastzyklus, Schmierung und Betriebsbedingungen berücksichtigen.
MERYDOM TECHNIK
MERYDOM Ersatz für INA VU 200220
Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.
MERYDOM Ausführung
- Konfigurierbare Ringwerkstoffoptionen 42CrMo oder 50Mn
- Dichtungssystem aus NBR-Nitrilkautschuk
- Konfigurierbare Distanzstückoptionen aus technischem Nylon oder Messing
Werksdokumentation
- Technische Verifizierung durch die MERYDOM Technikabteilung
- Verifizierungsnachweise werden im kontrollierten internen Datensatz geführt
- Zeichnungsrevision und endgültiges Dokumentationspaket werden mit dem Angebot bestätigt
Anwendungsbestätigung
- Auflageebenheit, Schraubengüte und Vorspannung bestätigen
- Einwirkende Lasten, Lastzyklus und Schmierung prüfen
- Temperatur-, Umgebungs- und Einbaubedingungen bestätigen
