Аналог ОПУ для INA VU 200405
Проверено по уровню 3Опорно-поворотный подшипник производства MERYDOM, сертифицированный как взаимозаменяемый с INA VU 200405. Этот подшипник MERYDOM проверен по опубликованному габариту модели, монтажным интерфейсам, исполнению зубчатого венца и заявленной спецификации материалов для использования в качестве аналога.
Исходная модель: INA VU 200405. Серия: Vu. Конструкция подшипника: Шариковый четырехточечный контакт. Исполнение зубчатого венца: Без зубчатого венца.
БРЕНД MERYDOM · СЕРТИФИЦИРОВАННЫЙ АНАЛОГСертифицированные данные изделияВсе характеристики ↓ Гарантии завода

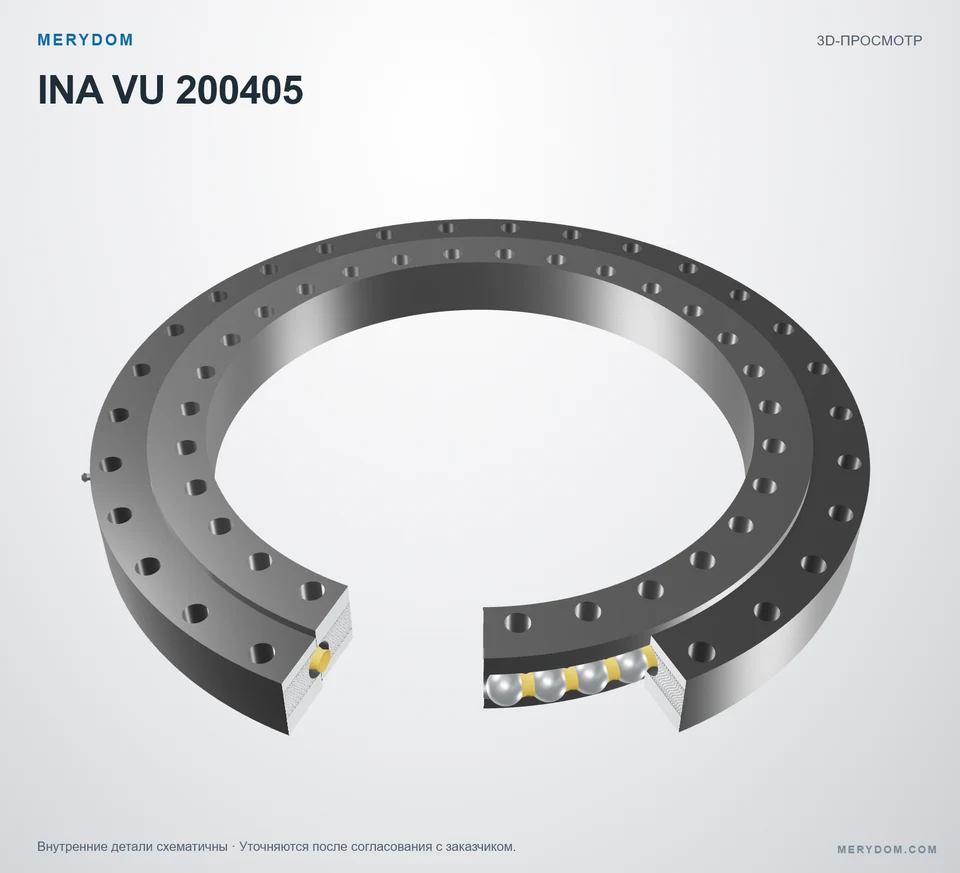

VU 200405
Опорно-поворотный подшипник производства MERYDOM, сертифицированный как взаимозаменяемый с INA VU 200405.
- Overall OD (Do)
- 474 mm
- Overall ID (di)
- 336 mm
- Общая высота
- 46 mm
- Исполнение зубчатого венца
- Без зубчатого венца
- Монтажные отверстия
- 30 / 30 наружное / внутреннее
- Тип подшипника
- Шариковый четырехточечный контакт
Проверено MERYDOMУровень 3 · Запись инженерной проверки
- Проверенная размерная взаимозаменяемость
- Материалы под контролем MERYDOM
- Доступна заводская документация

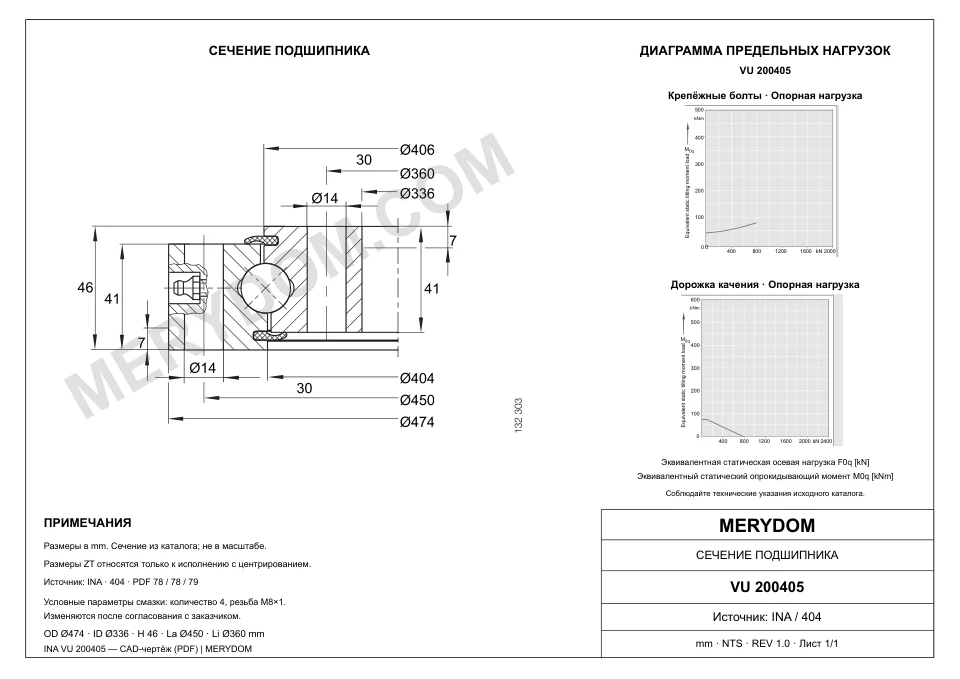

РАЗМЕРЫ ИЗДЕЛИЯ
Все характеристики ↓Опубликованные размеры и присоединительные параметры
Здесь показаны все доступные каталожные размеры, монтажные параметры и данные зубчатого венца в исходных опубликованных единицах.
Размеры
- Масса (Масса)
- 25 kg
- Общий наружный диаметр (Da)
- 474 mm
- Наружный центрирующий диаметр (DaZT)
- 472 mm
- Общий внутренний диаметр (di)
- 336 mm
- Внутренний центрирующий диаметр (diZT)
- 338 mm
- Каталожный диаметр Di (Di)
- 404 mm
- Каталожный диаметр da (da)
- 406 mm
- Общая высота (H)
- 46 mm
- Внутренняя высота (h)
- 41 mm
- Длина наружного центрирования (T)
- 7 mm
- Длина внутреннего центрирования (t)
- 7 mm
Монтаж
- Окружность крепежных отверстий наружного кольца (La)
- 450 mm
- Окружность крепежных отверстий внутреннего кольца (Li)
- 360 mm
- Количество монтажных отверстий наружного кольца (na)
- 30
- Количество монтажных отверстий внутреннего кольца (ni)
- 30
- Общий диаметр монтажных отверстий (dB)
- 14 mm
СЕРТИФИЦИРОВАННАЯ СПЕЦИФИКАЦИЯ MERYDOM
Проверено MERYDOM · Контролируемая записьХарактеристики аналога ОПУ INA VU 200405
Идентификация изделия MERYDOM, сертификация, материалы и размерные данные сертифицированного аналога.
| Технический параметр | Сертифицированное значение MERYDOM |
|---|---|
| Сертифицированное изделие MERYDOM | |
| Бренд изделия | MERYDOM |
| Модель MERYDOM | VU 200405 |
| Сертифицировано для замены | INA VU 200405 |
| Заводская проверка | Уровень 3 · Проверено инженерным отделом |
| Проверил | Инженерный отдел MERYDOM |
| Метаданные проверки | Контролируемая внутренняя запись; дата и ревизия чертежа не публикуются. |
| Материалы | |
| Настраиваемые варианты материала колец | 42CrMo / 50Mn |
| Материал уплотнения | NBR · Бутадиен-нитрильный каучук |
| Настраиваемые варианты материала сепаратора | Инженерный нейлон / Латунь |
| Идентификация | |
| Исходный бренд | INA |
| Серия | Vu Серия |
| Исходная модель | VU 200405 |
| Система измерения | Метрическая |
| Конструкция подшипника | Шариковый четырехточечный контакт |
| Исполнение зубчатого венца | Без зубчатого венца |
| Размеры | |
| Масса (Масса) | 25 kg |
| Общий наружный диаметр (Da) | 474 mm |
| Наружный центрирующий диаметр (DaZT) | 472 mm |
| Общий внутренний диаметр (di) | 336 mm |
| Внутренний центрирующий диаметр (diZT) | 338 mm |
| Каталожный диаметр Di (Di) | 404 mm |
| Каталожный диаметр da (da) | 406 mm |
| Общая высота (H) | 46 mm |
| Внутренняя высота (h) | 41 mm |
| Длина наружного центрирования (T) | 7 mm |
| Длина внутреннего центрирования (t) | 7 mm |
| Монтаж | |
| Окружность крепежных отверстий наружного кольца (La) | 450 mm |
| Окружность крепежных отверстий внутреннего кольца (Li) | 360 mm |
| Количество монтажных отверстий наружного кольца (na) | 30 |
| Количество монтажных отверстий внутреннего кольца (ni) | 30 |
| Общий диаметр монтажных отверстий (dB) | 14 mm |
| Допустимые нагрузки | |
| Максимально допустимая радиальная нагрузка (Fr perm) | 123,9 kN |
| Базовая динамическая осевая грузоподъемность (Ca) | 260 kN |
| Базовая статическая осевая грузоподъемность (C0a) | 810 kN |
| Базовая динамическая радиальная грузоподъемность (Cr) | 169 kN |
| Базовая статическая радиальная грузоподъемность (C0r) | 360 kN |
| Радиальный зазор (Радиальный зазор) | 0,05 incl. 0,2 mm |
| Осевой зазор при опрокидывании (Осевой зазор при опрокидывании) | 0,08 incl. 0,33 mm |
Уровень 3 · Проверено инженерным отделом MERYDOMПроверил: Инженерный отдел MERYDOM. Дата доказательства и ревизия чертежа не публикуются.

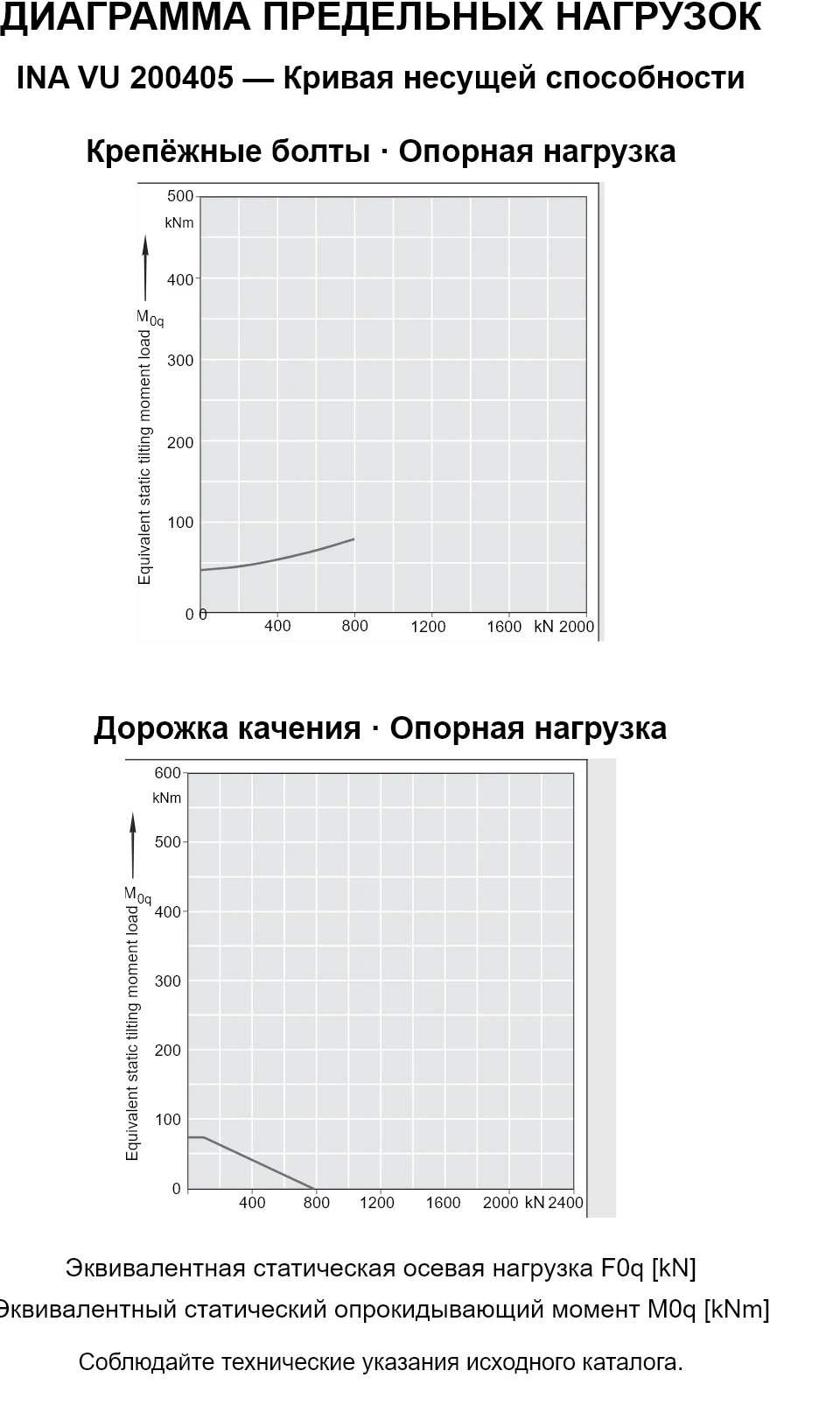

INA VU 200405 — Кривая несущей способности
INA VU 200405 — Кривая несущей способности
INA VU 200405 — Кривая несущей способности. Соблюдайте технические указания исходного каталога.
Примечание по инженерному подбору
Этот каталожный график предназначен для предварительного подбора. При окончательном согласовании MERYDOM также учитываются жесткость монтажа, несущая способность болтов, рабочий цикл, смазка и условия эксплуатации.
ИНЖЕНЕРНАЯ СЛУЖБА MERYDOM
Аналог MERYDOM для INA VU 200405
Этот подшипник MERYDOM проверен по опубликованному габариту модели, монтажным интерфейсам, исполнению зубчатого венца и заявленной спецификации материалов для использования в качестве аналога.
Конструкция MERYDOM
- Настраиваемые варианты материала колец: 42CrMo или 50Mn
- Система уплотнений из бутадиен-нитрильного каучука NBR
- Настраиваемые варианты сепаратора из инженерного нейлона или латуни
Заводская документация
- Инженерная проверка отделом Инженерная служба MERYDOM
- Доказательства проверки хранятся в контролируемой внутренней записи
- Ревизия чертежа и окончательный комплект документации подтверждаются в коммерческом предложении
Подтверждение применения
- Подтвердить плоскостность опоры, класс болтов и преднатяг
- Проверить действующие нагрузки, рабочий цикл и смазку
- Подтвердить температуру, окружающую среду и условия монтажа
