Сертифицированная взаимозаменяемость
- Совпадающее обозначение модели и установочный габарит
- Проверенные интерфейсы монтажных отверстий и окружностей болтов
- Исполнение зубчатого венца соответствует референсной конфигурации

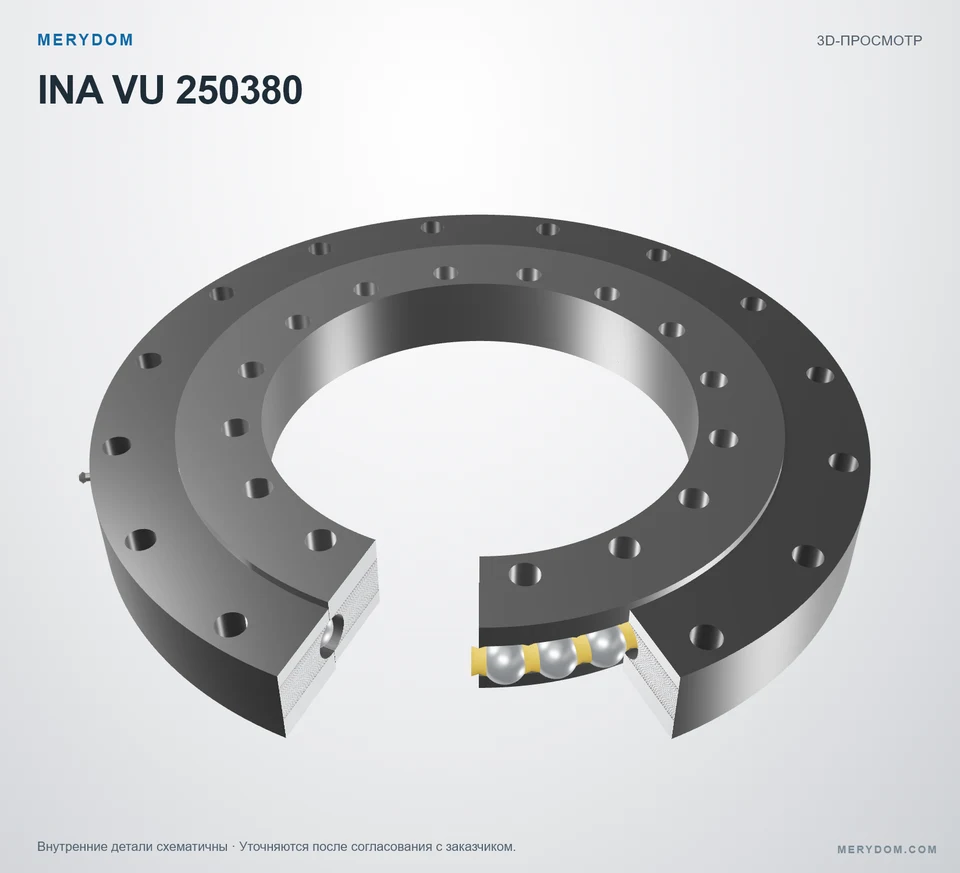

Аналог ОПУ для INA VU 250380
Проверено по уровню 3Опорно-поворотный подшипник производства MERYDOM, сертифицированный как взаимозаменяемый с INA VU 250380. Этот подшипник MERYDOM проверен по опубликованному габариту модели, монтажным интерфейсам, исполнению зубчатого венца и заявленной спецификации материалов для использования в качестве аналога.
Исходная модель: INA VU 250380. Серия: Vu. Конструкция подшипника: Шариковый четырехточечный контакт. Исполнение зубчатого венца: Без зубчатого венца.
БРЕНД MERYDOM · СЕРТИФИЦИРОВАННЫЙ АНАЛОГСертифицированные данные изделияВсе характеристики ↓ Гарантии завода
VU 250380
Опорно-поворотный подшипник производства MERYDOM, сертифицированный как взаимозаменяемый с INA VU 250380.
- Overall OD (Do)
- 485 mm
- Overall ID (di)
- 275 mm
- Общая высота
- 55 mm
- Исполнение зубчатого венца
- Без зубчатого венца
- Монтажные отверстия
- 16 / 16 наружное / внутреннее
- Тип подшипника
- Шариковый четырехточечный контакт
Проверено MERYDOMУровень 3 · Запись инженерной проверки
- Проверенная размерная взаимозаменяемость
- Материалы под контролем MERYDOM
- Доступна заводская документация

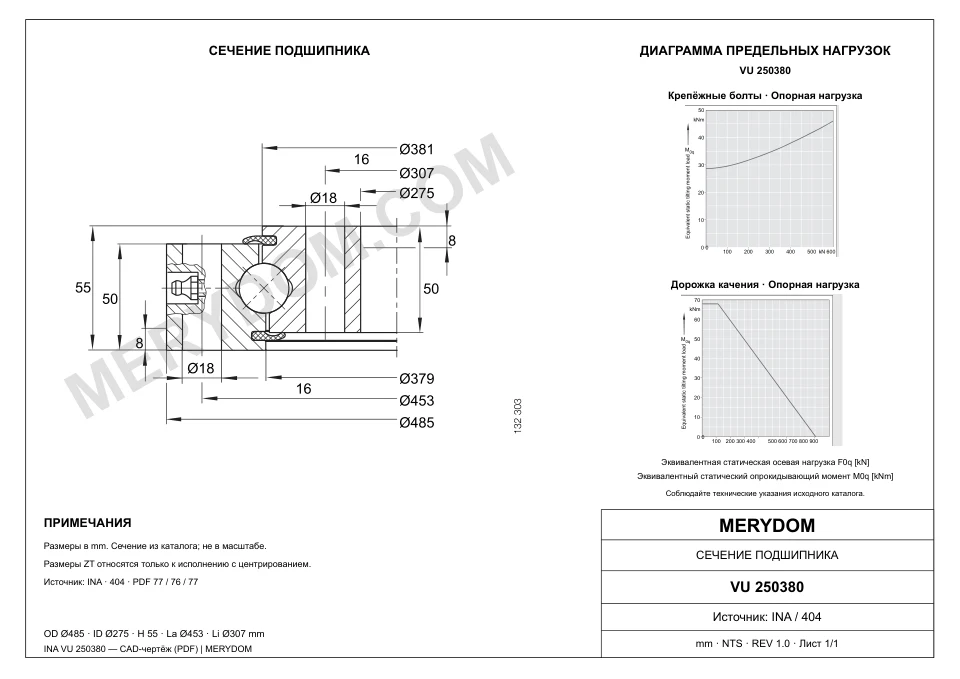

РАЗМЕРЫ ИЗДЕЛИЯ
Все характеристики ↓Опубликованные размеры и присоединительные параметры
Здесь показаны все доступные каталожные размеры, монтажные параметры и данные зубчатого венца в исходных опубликованных единицах.
Размеры
- Масса (Масса)
- 44 kg
- Общий наружный диаметр (Da)
- 485 mm
- Наружный центрирующий диаметр (DaZT)
- 483 mm
- Общий внутренний диаметр (di)
- 275 mm
- Внутренний центрирующий диаметр (diZT)
- 277 mm
- Каталожный диаметр Di (Di)
- 379 mm
- Каталожный диаметр da (da)
- 381 mm
- Общая высота (H)
- 55 mm
- Внутренняя высота (h)
- 50 mm
- Длина наружного центрирования (T)
- 8 mm
- Длина внутреннего центрирования (t)
- 8 mm
Монтаж
- Окружность крепежных отверстий наружного кольца (La)
- 453 mm
- Окружность крепежных отверстий внутреннего кольца (Li)
- 307 mm
- Общий диаметр монтажных отверстий (dB)
- 18 mm
- Количество монтажных отверстий наружного кольца (na)
- 16
- Количество монтажных отверстий внутреннего кольца (ni)
- 16
СЕРТИФИЦИРОВАННАЯ СПЕЦИФИКАЦИЯ MERYDOM
Проверено MERYDOM · Контролируемая записьХарактеристики аналога ОПУ INA VU 250380
Идентификация изделия MERYDOM, сертификация, материалы и размерные данные сертифицированного аналога.
| Технический параметр | Сертифицированное значение MERYDOM |
|---|---|
| Сертифицированное изделие MERYDOM | |
| Бренд изделия | MERYDOM |
| Модель MERYDOM | VU 250380 |
| Сертифицировано для замены | INA VU 250380 |
| Заводская проверка | Уровень 3 · Проверено инженерным отделом |
| Проверил | Инженерный отдел MERYDOM |
| Метаданные проверки | Контролируемая внутренняя запись; дата и ревизия чертежа не публикуются. |
| Материалы | |
| Настраиваемые варианты материала колец | 42CrMo / 50Mn |
| Материал уплотнения | NBR · Бутадиен-нитрильный каучук |
| Настраиваемые варианты материала сепаратора | Инженерный нейлон / Латунь |
| Идентификация | |
| Исходный бренд | INA |
| Серия | Vu Серия |
| Исходная модель | VU 250380 |
| Система измерения | Метрическая |
| Конструкция подшипника | Шариковый четырехточечный контакт |
| Исполнение зубчатого венца | Без зубчатого венца |
| Размеры | |
| Масса (Масса) | 44 kg |
| Общий наружный диаметр (Da) | 485 mm |
| Наружный центрирующий диаметр (DaZT) | 483 mm |
| Общий внутренний диаметр (di) | 275 mm |
| Внутренний центрирующий диаметр (diZT) | 277 mm |
| Каталожный диаметр Di (Di) | 379 mm |
| Каталожный диаметр da (da) | 381 mm |
| Общая высота (H) | 55 mm |
| Внутренняя высота (h) | 50 mm |
| Длина наружного центрирования (T) | 8 mm |
| Длина внутреннего центрирования (t) | 8 mm |
| Монтаж | |
| Окружность крепежных отверстий наружного кольца (La) | 453 mm |
| Окружность крепежных отверстий внутреннего кольца (Li) | 307 mm |
| Общий диаметр монтажных отверстий (dB) | 18 mm |
| Количество монтажных отверстий наружного кольца (na) | 16 |
| Количество монтажных отверстий внутреннего кольца (ni) | 16 |
| Допустимые нагрузки | |
| Максимально допустимая радиальная нагрузка (Fr perm) | 124,8 kN |
| Базовая динамическая осевая грузоподъемность (Ca) | 350 kN |
| Базовая статическая осевая грузоподъемность (C0a) | 800 kN |
| Базовая динамическая радиальная грузоподъемность (Cr) | 230 kN |
| Базовая статическая радиальная грузоподъемность (C0r) | 360 kN |
| Радиальный зазор (Радиальный зазор) | 0,06 incl. 0,25 mm |
| Осевой зазор при опрокидывании (Осевой зазор при опрокидывании) | 0,11 incl. 0,41 mm |
Уровень 3 · Проверено инженерным отделом MERYDOMПроверил: Инженерный отдел MERYDOM. Дата доказательства и ревизия чертежа не публикуются.

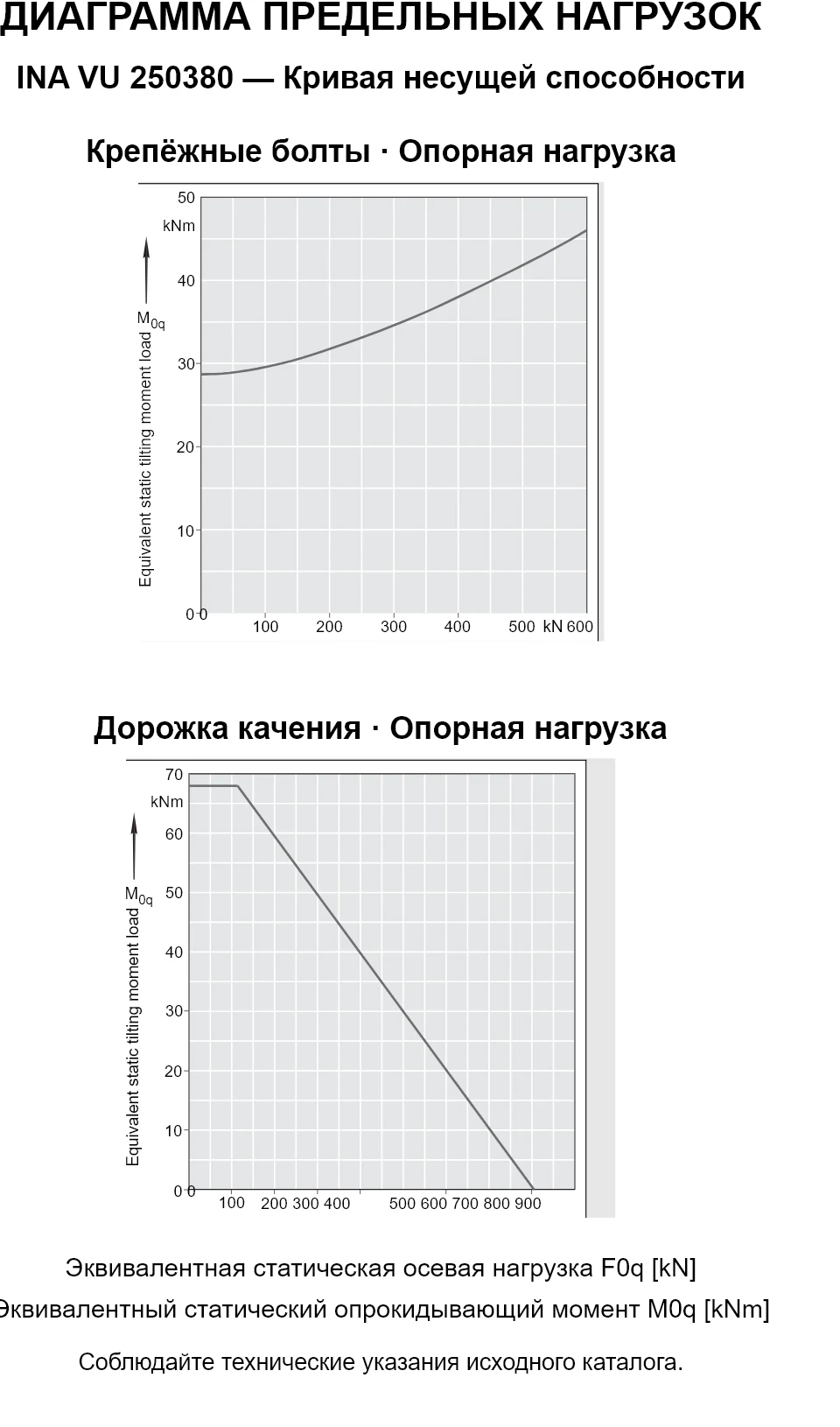

INA VU 250380 — Кривая несущей способности
INA VU 250380 — Кривая несущей способности
INA VU 250380 — Кривая несущей способности. Соблюдайте технические указания исходного каталога.
Примечание по инженерному подбору
Этот каталожный график предназначен для предварительного подбора. При окончательном согласовании MERYDOM также учитываются жесткость монтажа, несущая способность болтов, рабочий цикл, смазка и условия эксплуатации.
ИНЖЕНЕРНАЯ СЛУЖБА MERYDOM
Аналог MERYDOM для INA VU 250380
Этот подшипник MERYDOM проверен по опубликованному габариту модели, монтажным интерфейсам, исполнению зубчатого венца и заявленной спецификации материалов для использования в качестве аналога.
Конструкция MERYDOM
- Настраиваемые варианты материала колец: 42CrMo или 50Mn
- Система уплотнений из бутадиен-нитрильного каучука NBR
- Настраиваемые варианты сепаратора из инженерного нейлона или латуни
Заводская документация
- Инженерная проверка отделом Инженерная служба MERYDOM
- Доказательства проверки хранятся в контролируемой внутренней записи
- Ревизия чертежа и окончательный комплект документации подтверждаются в коммерческом предложении
Подтверждение применения
- Подтвердить плоскостность опоры, класс болтов и преднатяг
- Проверить действующие нагрузки, рабочий цикл и смазку
- Подтвердить температуру, окружающую среду и условия монтажа
ПРАВОВОЕ И ИНЖЕНЕРНОЕ УВЕДОМЛЕНИЕ
Независимая сертификация аналога
- MERYDOM является производителем и сертифицирующей стороной изделия MERYDOM, представленного на этой странице.
- Сторонние бренды и номера моделей принадлежат их владельцам и используются только для идентификации предполагаемого референса взаимозаменяемости.
- MERYDOM — независимый производитель, не связанный с указанным OEM, не одобренный и не спонсируемый им.
- Заявление о взаимозаменяемости относится к совпадающему обозначению модели и опубликованному объему проверки; пригодность применения по-прежнему зависит от нагрузок, рабочего цикла, монтажа, смазки и рабочей среды.
- Окончательно поставляемое изделие определяется утвержденным предложением, производственным чертежом и техническим соглашением к договору.
