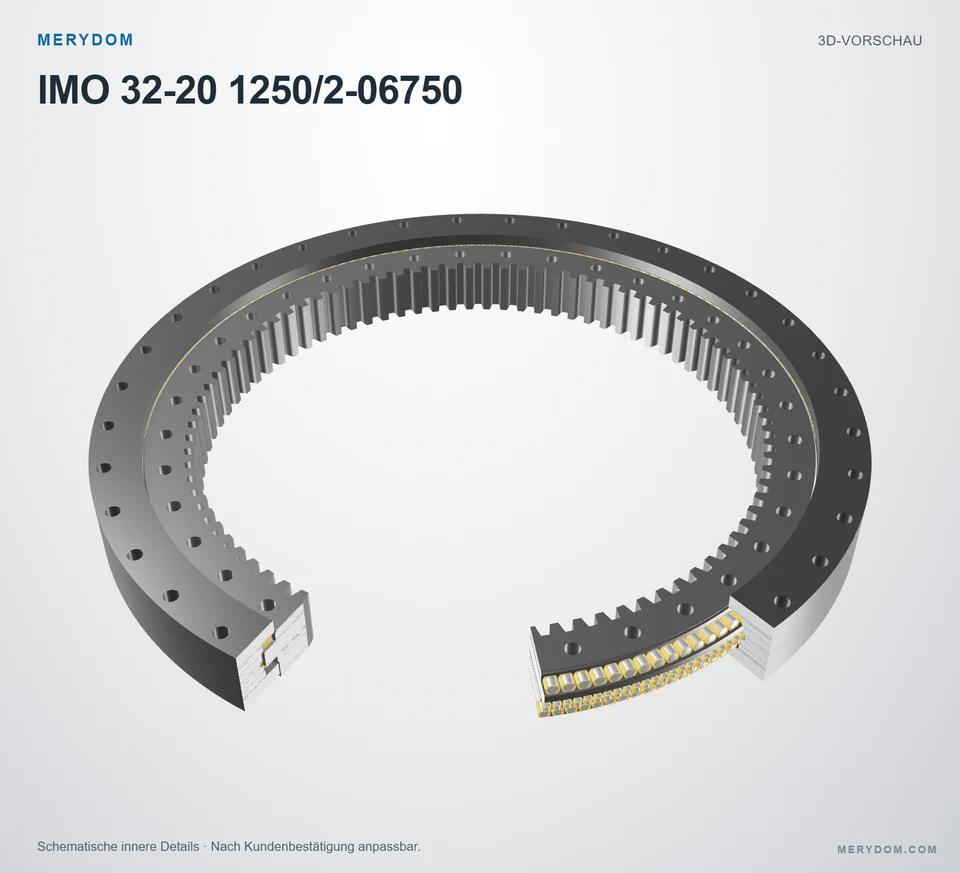

MERYDOM 32-20 1250/2-06750
Level 3 verifiziertVon MERYDOM werkseitig für den Austausch verifiziert mit IMO 32-20 1250/2-06750. Das MERYDOM Produkt verwendet dieselbe Modellbezeichnung zur direkten Zuordnung.
MERYDOM MARKE · ZERTIFIZIERTES ERSATZPRODUKTVerifizierte ProduktdatenVollständige Spezifikationen ansehen ↓ Werkssicherheit
32-20 1250/2-06750
MERYDOM verifiziertTechnische Verifizierung · Rev Rev 1.0Von MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit IMO 32-20 1250/2-06750.
- Overall OD (Do)
- 1397 mm
- Overall ID (di)
- 1032 mm
- Gesamthöhe
- Nicht veröffentlicht
- Verzahnungsart
- Innenverzahnt
- Befestigungsbohrungen
- 36 / außen / innen
- Lagerbauart
- Dreireihiges Rollenlager
- Verifizierte Maßaustauschbarkeit
- MERYDOM kontrollierte Werkstoffe
- Werksdokumentation verfügbar

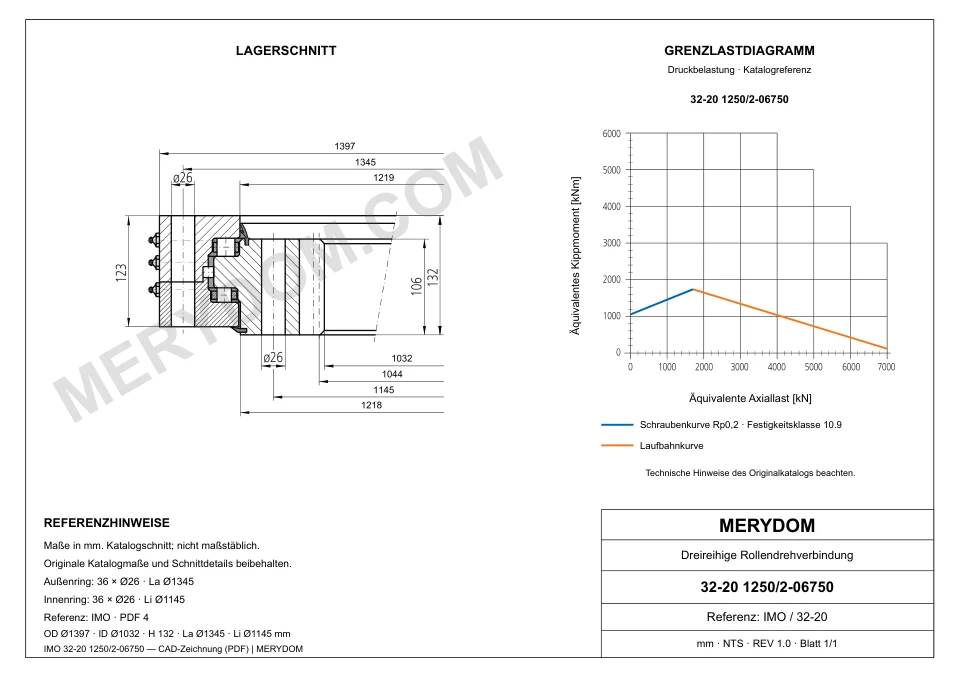

PRODUKTABMESSUNGEN
Vollständige Spezifikationen ansehen ↓Veröffentlichte Abmessungen und Schnittstellen
Alle verfügbaren Katalogmaße, Befestigungsschnittstellen und Verzahnungswerte werden hier in der veröffentlichten Originaleinheit gezeigt.
Abmessungen
- Gesamt-Außendurchmesser (Da)
- 1397 mm1,397 mm
- Gesamt-Innendurchmesser (di)
- 1032 mm1,032 mm
- Gesamtgewicht (G)
- 539 kg
Befestigung
- Lochkreis Außenring (La)
- 1345 mm1,345 mm
- Lochkreis Innenring (Li)
- 1145 mm1,145 mm
- Montagebohrungen am Außenring (na)
- 36
Verzahnung
- Teilkreisdurchmesser der Verzahnung (d)
- 1044 mm1,044 mm
- Verzahnungsmodul (m)
- 12 mm
- Zähnezahl (z)
- 87
- Addendum modification coefficient (x)
- -0.50-0.5
MERYDOM VERIFIZIERTE SPEZIFIKATION
MERYDOM werkseitig verifiziert · Rev. Rev 1.0Produktspezifikationen
MERYDOM Produktidentität, Zertifizierung, Werkstoffe und Maßdaten des zertifizierten Ersatzprodukts.
| Technischer Parameter | Verifizierter MERYDOM Produktwert |
|---|---|
| MERYDOM zertifiziertes Produkt | |
| Produktmarke | MERYDOM |
| MERYDOM Modell | 32-20 1250/2-06750 |
| Zertifiziert austauschbar mit | IMO 32-20 1250/2-06750 |
| Werksverifizierung | Stufe 3 · Technisch verifiziert |
| Freigegebene Zeichnungsrevision | Rev 1.0 |
| Geprüft von | MERYDOM Technikabteilung |
| Zertifizierungsdatum | 2026-08-16 |
| Werkstoffe | |
| Optionen für Ringwerkstoff | 42CrMo / 50Mn |
| Dichtungswerkstoff | NBR · Nitrilkautschuk |
| Optionen für Distanzstückwerkstoff | Technisches Nylon / Messing |
| Identifikation | |
| Referenzmarke | IMO |
| Serie | 320 Serie |
| Referenzmodell | 32-20 1250/2-06750 |
| Maßsystem | Metrisch |
| Lagerkonstruktion | Dreireihiges Rollenlager |
| Verzahnungsart | Innenverzahnt |
| Abmessungen | |
| Gesamt-Außendurchmesser (Da) | 1397 mm1,397 mm |
| Gesamt-Innendurchmesser (di) | 1032 mm1,032 mm |
| Gesamtgewicht (G) | 539 kg |
| Befestigung | |
| Lochkreis Außenring (La) | 1345 mm1,345 mm |
| Lochkreis Innenring (Li) | 1145 mm1,145 mm |
| Montagebohrungen am Außenring (na) | 36 |
| Verzahnung | |
| Teilkreisdurchmesser der Verzahnung (d) | 1044 mm1,044 mm |
| Verzahnungsmodul (m) | 12 mm |
| Zähnezahl (z) | 87 |
| Addendum modification coefficient (x) | -0.50-0.5 |
| Tragzahlen | |
| Zulässige Umfangskraft, normal (fz_norm) | 117 kN |
| Zulässige Umfangskraft, maximal (fz_max) | 214 kN |
| Static radial load rating (Co_rad) | 625 kN |
| Static axial load rating, tension (Co_ax_T) | 7383 kN7,383 kN |
| Static axial load rating, compression (Co_ax_H) | 4452 kN4,452 kN |
| Dynamic radial load rating (C_rad) | 407 kN |
| Dynamic axial load rating, tension (C_ax_T) | 1371 kN1,371 kN |
| Dynamic axial load rating, compression (C_ax_H) | 1005 kN1,005 kN |
Stufe 3 · Durch MERYDOM Technik verifiziertAm 2026-08-16 durch MERYDOM Technikabteilung verifiziert.
SERIEN-TRAGFÄHIGKEIT

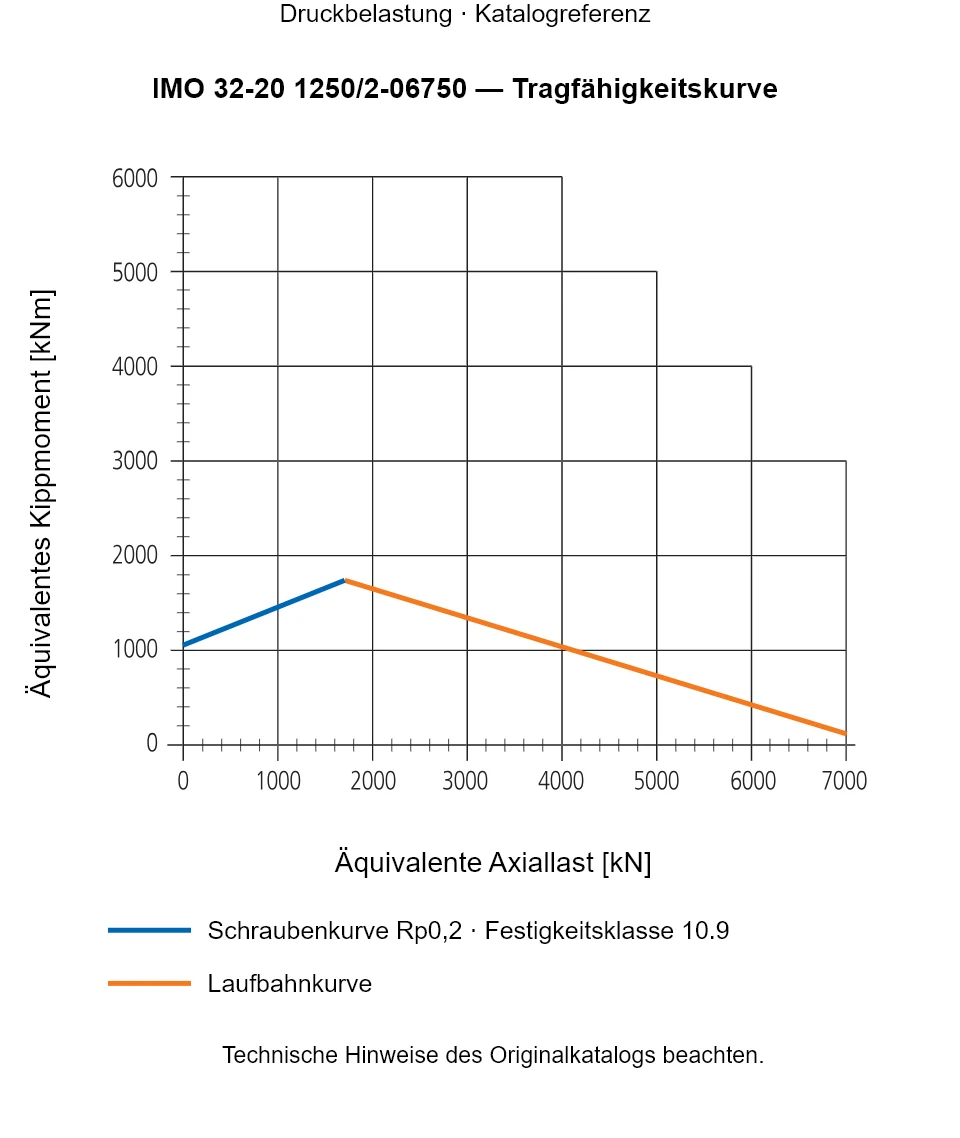

Traglastdiagramm der Serie 320
Verwenden Sie die Modellbezeichnung in der Kataloglegende als erste Referenz für Moment- und Axialtragfähigkeit.
