MERYDOM 31-20 1400/2-06710
Level 3 verifiziertVon MERYDOM werkseitig für den Austausch verifiziert mit IMO 31-20 1400/2-06710. Das MERYDOM Produkt verwendet dieselbe Modellbezeichnung zur direkten Zuordnung.
MERYDOM MARKE · ZERTIFIZIERTES ERSATZPRODUKTVerifizierte ProduktdatenVollständige Spezifikationen ansehen ↓ Werkssicherheit
31-20 1400/2-06710
MERYDOM verifiziertTechnische Verifizierung · Rev Rev 1.0Von MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit IMO 31-20 1400/2-06710.
- Overall OD (Do)
- 1635.2 mm
- Overall ID (di)
- 1253 mm
- Gesamthöhe
- Nicht veröffentlicht
- Verzahnungsart
- Außenverzahnt
- Befestigungsbohrungen
- 36 / außen / innen
- Lagerbauart
- Dreireihiges Rollenlager
- Verifizierte Maßaustauschbarkeit
- MERYDOM kontrollierte Werkstoffe
- Werksdokumentation verfügbar

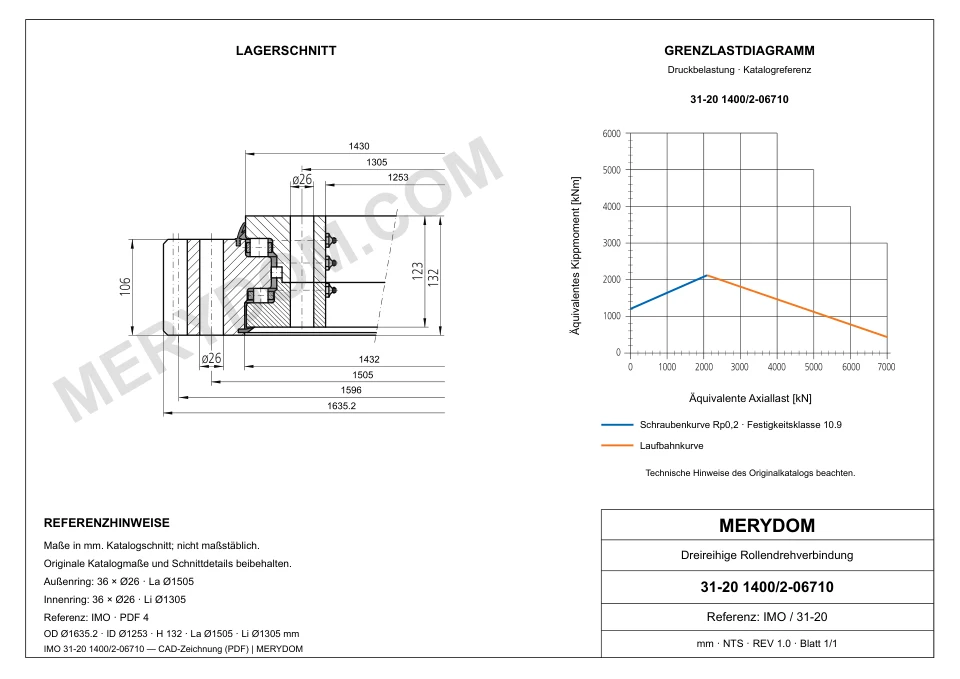

PRODUKTABMESSUNGEN
Vollständige Spezifikationen ansehen ↓Veröffentlichte Abmessungen und Schnittstellen
Alle verfügbaren Katalogmaße, Befestigungsschnittstellen und Verzahnungswerte werden hier in der veröffentlichten Originaleinheit gezeigt.
Abmessungen
- Gesamt-Außendurchmesser (Da)
- 1635.2 mm1,635.2 mm
- Gesamt-Innendurchmesser (di)
- 1253 mm1,253 mm
- Gesamtgewicht (G)
- 646 kg
Befestigung
- Lochkreis Außenring (La)
- 1505 mm1,505 mm
- Lochkreis Innenring (Li)
- 1305 mm1,305 mm
- Montagebohrungen am Außenring (na)
- 36
Verzahnung
- Teilkreisdurchmesser der Verzahnung (d)
- 1596 mm1,596 mm
- Verzahnungsmodul (m)
- 14 mm
- Zähnezahl (z)
- 114
- Addendum modification coefficient (x)
- +0.500.5
MERYDOM VERIFIZIERTE SPEZIFIKATION
MERYDOM werkseitig verifiziert · Rev. Rev 1.0Produktspezifikationen
MERYDOM Produktidentität, Zertifizierung, Werkstoffe und Maßdaten des zertifizierten Ersatzprodukts.
| Technischer Parameter | Verifizierter MERYDOM Produktwert |
|---|---|
| MERYDOM zertifiziertes Produkt | |
| Produktmarke | MERYDOM |
| MERYDOM Modell | 31-20 1400/2-06710 |
| Zertifiziert austauschbar mit | IMO 31-20 1400/2-06710 |
| Werksverifizierung | Stufe 3 · Technisch verifiziert |
| Freigegebene Zeichnungsrevision | Rev 1.0 |
| Geprüft von | MERYDOM Technikabteilung |
| Zertifizierungsdatum | 2026-08-16 |
| Werkstoffe | |
| Optionen für Ringwerkstoff | 42CrMo / 50Mn |
| Dichtungswerkstoff | NBR · Nitrilkautschuk |
| Optionen für Distanzstückwerkstoff | Technisches Nylon / Messing |
| Identifikation | |
| Referenzmarke | IMO |
| Serie | 320 Serie |
| Referenzmodell | 31-20 1400/2-06710 |
| Maßsystem | Metrisch |
| Lagerkonstruktion | Dreireihiges Rollenlager |
| Verzahnungsart | Außenverzahnt |
| Abmessungen | |
| Gesamt-Außendurchmesser (Da) | 1635.2 mm1,635.2 mm |
| Gesamt-Innendurchmesser (di) | 1253 mm1,253 mm |
| Gesamtgewicht (G) | 646 kg |
| Befestigung | |
| Lochkreis Außenring (La) | 1505 mm1,505 mm |
| Lochkreis Innenring (Li) | 1305 mm1,305 mm |
| Montagebohrungen am Außenring (na) | 36 |
| Verzahnung | |
| Teilkreisdurchmesser der Verzahnung (d) | 1596 mm1,596 mm |
| Verzahnungsmodul (m) | 14 mm |
| Zähnezahl (z) | 114 |
| Addendum modification coefficient (x) | +0.500.5 |
| Tragzahlen | |
| Zulässige Umfangskraft, normal (fz_norm) | 136 kN |
| Zulässige Umfangskraft, maximal (fz_max) | 236 kN |
| Static radial load rating (Co_rad) | 660 kN |
| Static axial load rating, tension (Co_ax_T) | 8269 kN8,269 kN |
| Static axial load rating, compression (Co_ax_H) | 4956 kN4,956 kN |
| Dynamic radial load rating (C_rad) | 419 kN |
| Dynamic axial load rating, tension (C_ax_T) | 1462 kN1,462 kN |
| Dynamic axial load rating, compression (C_ax_H) | 1076 kN1,076 kN |
Stufe 3 · Durch MERYDOM Technik verifiziertAm 2026-08-16 durch MERYDOM Technikabteilung verifiziert.
SERIEN-TRAGFÄHIGKEIT

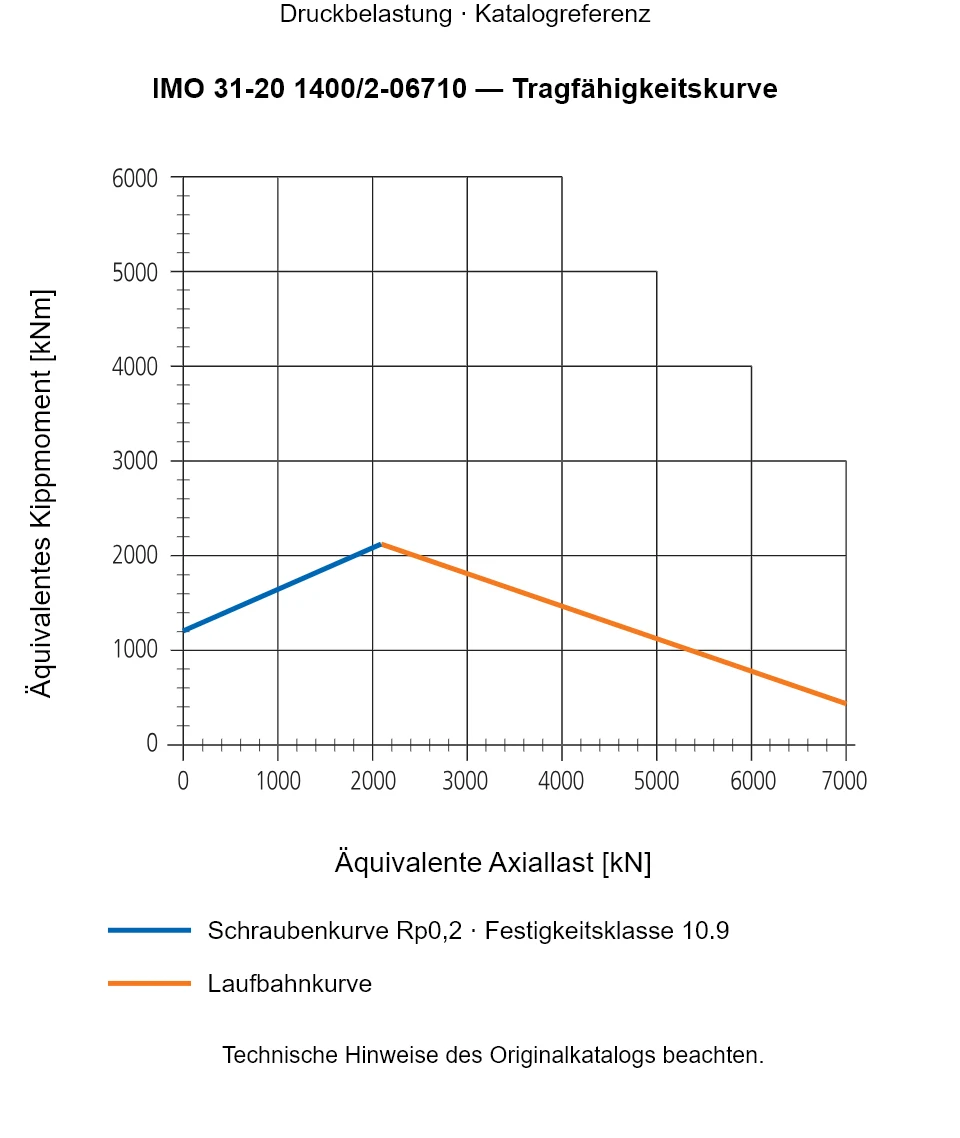

Traglastdiagramm der Serie 320
Verwenden Sie die Modellbezeichnung in der Kataloglegende als erste Referenz für Moment- und Axialtragfähigkeit.
Technischer Auswahlhinweis
Dieses Katalogdiagramm dient der Vorauswahl. Die endgültige MERYDOM Anwendungsfreigabe muss auch Befestigungssteifigkeit, Schraubentragfähigkeit, Lastzyklus, Schmierung und Betriebsbedingungen berücksichtigen.
MERYDOM ENGINEERING
Werkseitig verifizierte Ersatzkonstruktion
Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.
MERYDOM Ausführung
- Ringwerkstoffoptionen 42CrMo oder 50Mn
- Dichtungssystem aus NBR-Nitrilkautschuk
- Distanzstückoptionen aus technischem Nylon oder Messing
Werksdokumentation
- Technische Verifizierung durch die MERYDOM Technikabteilung
- Standardmäßig freigegebene Zeichnungsrevision 1.0
- Verifizierungsdatum mit dem Datenimport verknüpft
Anwendungsbestätigung
- Auflageebenheit, Schraubengüte und Vorspannung bestätigen
- Einwirkende Lasten, Lastzyklus und Schmierung prüfen
- Temperatur-, Umgebungs- und Einbaubedingungen bestätigen
RECHTLICHER UND TECHNISCHER HINWEIS
Unabhängige Ersatzprodukt-Verifizierung
- MERYDOM ist Hersteller und verifizierende Stelle des auf dieser Seite dargestellten MERYDOM Produkts.
- Marken und Modellnummern Dritter bleiben Eigentum der jeweiligen Inhaber und dienen ausschließlich zur Kennzeichnung der vorgesehenen Austauschreferenz.
- MERYDOM ist ein unabhängiger Hersteller und weder mit dem genannten OEM verbunden noch von ihm unterstützt oder gesponsert.
- Die Austauschbarkeitserklärung gilt für die übereinstimmende Modellbezeichnung und den veröffentlichten Prüfumfang; die Anwendungseignung hängt weiterhin von Lasten, Lastzyklus, Einbau, Schmierung und Betriebsumgebung ab.
- Das freigegebene Angebot, die Fertigungszeichnung und die vertragliche technische Vereinbarung bestimmen das endgültig gelieferte Produkt.
MERYDOM ERSATZPRODUKT-SUPPORT
Preis und Lieferzeit anfragenBereit für Preis-, Liefer- und Anwendungsbestätigung?
Send the required quantity and operating conditions. MERYDOM will confirm the supply configuration, documentation package and delivery schedule for model 31-20 1400/2-06710.
