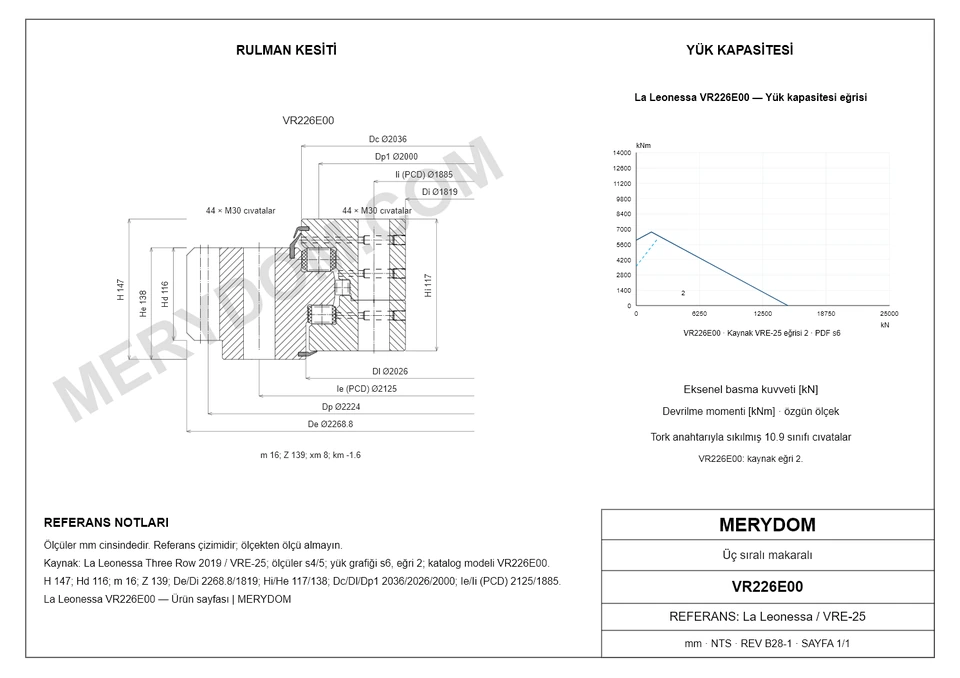

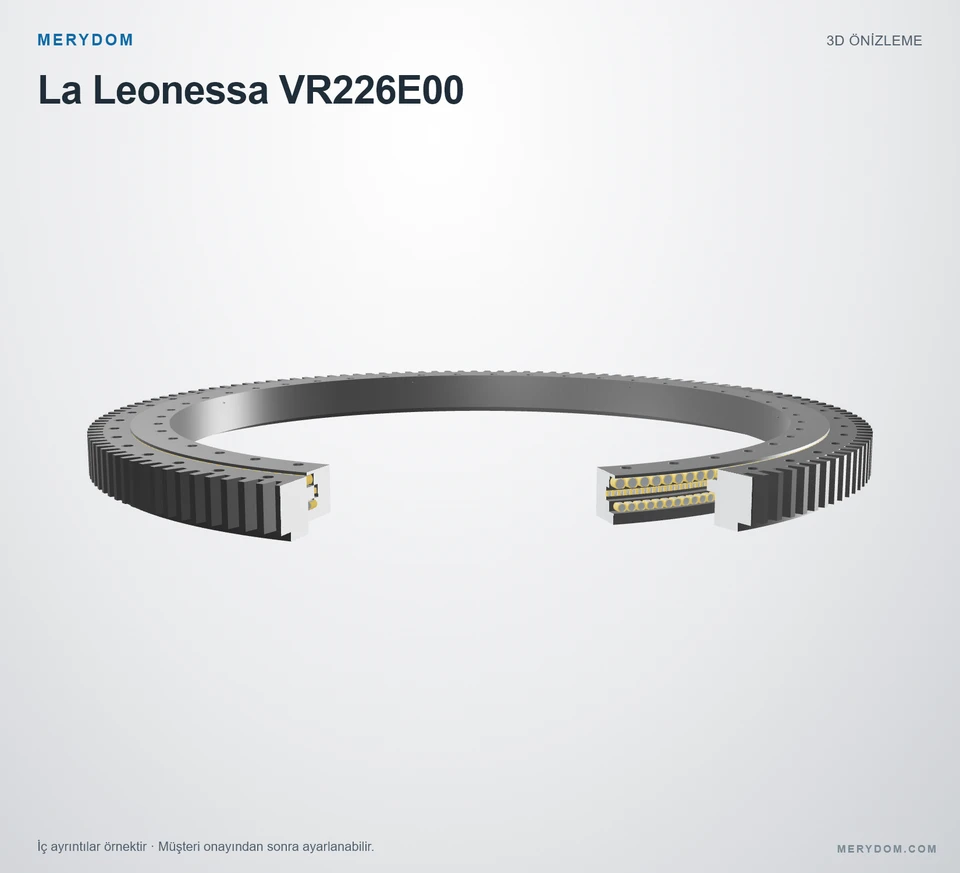

La Leonessa VR226E00 Döner Tabla Rulmanı Muadili
Seviye 3 doğrulandıMERYDOM üretimi, şu ürünle değiştirilebilirliği doğrulanmış döner tabla rulmanı: La Leonessa VR226E00. Bu MERYDOM rulmanı, muadil kullanım için yayımlanan model zarfı, montaj arayüzleri, dişli düzeni ve beyan edilen malzeme şartnamesine göre incelenmiştir.
Referans model: La Leonessa VR226E00. Seri: VRE-25. Rulman yapısı: Üç sıralı makaralı. Dişli düzeni: Dıştan dişli.
MERYDOM MARKASI · SERTİFİKALI MUADİLSertifikalı ürün verileriTüm teknik özellikleri görüntüle ↓ Fabrika güvencesi
VR226E00
MERYDOM doğrulamalıSeviye 3 · Mühendislik doğrulama kaydıMERYDOM üretimi, şu ürünle değiştirilebilirliği doğrulanmış döner tabla rulmanı: La Leonessa VR226E00.
- Overall OD (Do)
- 2268.8 mm
- Overall ID (di)
- 1819 mm
- Toplam yükseklik
- 147 mm
- Dişli düzeni
- Dıştan dişli
- Montaj delikleri
- 44 / 44 dış / iç
- Rulman tasarımı
- Üç sıralı makaralı
- Doğrulanmış boyutsal değiştirilebilirlik
- MERYDOM kontrollü malzemeler
- Fabrika dokümantasyonu mevcut
ÜRÜN ÖLÇÜLERİ
Tüm teknik özellikleri görüntüle ↓Yayımlanmış ölçüler ve bağlantı arayüzleri
Mevcut tüm katalog ölçüleri, montaj arayüzleri ve dişli değerleri yayımlanan özgün birimleriyle burada gösterilir.
Boyutlar
- Kütle (P)
- 1 216 kg
- Toplam dış çap (De)
- 2 268,8 mm
- Toplam iç çap (Di)
- 1 819 mm
- Toplam yükseklik (H)
- 147 mm
- Dim Dc (DC)
- 2 036 mm
- Dim Dl (Dl)
- 2 026 mm
- Dim Hi (Hi)
- 117 mm
- Dim He (He)
- 138 mm
Montaj
- Dış bilezik cıvata dairesi (Ie)
- 2 125 mm
- Dış bilezik montaj deliği sayısı (ne)
- 44
- Dış bilezik montaj deliği özelliği (Me)
- M30
- İç bilezik cıvata dairesi (Ii)
- 1 885 mm
- İç bilezik montaj deliği sayısı (ni)
- 44
- İç bilezik montaj deliği özelliği (Mi)
- M30
Dişli
- Dişli hatve çapı (Dp)
- 2 224 mm
- Dişli modülü (m)
- 16 mm
- Diş sayısı (Z)
- 139
- Profil kaydırma çarpımı x*m (xm)
- 8 mm
- Liebherr katalog dişli ölçüsü k*m (km)
- -1,6 mm
- Dişli Tooth Height (Hd)
- 116 mm
MERYDOM SERTİFİKALI ŞARTNAME
MERYDOM fabrikada doğrulandı · Kontrollü kayıtLa Leonessa VR226E00 Döner Tabla Rulmanı Teknik Özellikleri
Sertifikalı muadil için MERYDOM ürün kimliği, sertifika, malzeme ve boyut verileri.
| Teknik parametre | MERYDOM sertifikalı ürün değeri |
|---|---|
| MERYDOM sertifikalı ürün | |
| Ürün markası | MERYDOM |
| MERYDOM modelii | VR226E00 |
| Şununla değiştirilebilirliği sertifikalı | La Leonessa VR226E00 |
| Fabrika doğrulaması | Seviye 3 · Mühendislik doğrulamalı |
| İnceleyen | MERYDOM Mühendislik Bölümü |
| Doğrulama meta verileri | Kontrollü dahili kayıt; tarih ve çizim revizyonu yayımlanmaz. |
| Malzemeler | |
| Yapılandırılabilir bilezik malzemesi seçenekleri | 42CrMo / 50Mn |
| Keçe malzemesi | NBR · Nitril kauçuk |
| Yapılandırılabilir ara parça malzemesi seçenekleri | Mühendislik naylonu / Pirinç |
| Tanımlama | |
| Referans marka | La Leonessa |
| Seri | VRE-25 Seri |
| Referans model | VR226E00 |
| Ölçü sistemi | Metrik |
| Rulman yapısı | Üç sıralı makaralı |
| Dişli düzeni | Dıştan dişli |
| Boyutlar | |
| Kütle (P) | 1 216 kg |
| Toplam dış çap (De) | 2 268,8 mm |
| Toplam iç çap (Di) | 1 819 mm |
| Toplam yükseklik (H) | 147 mm |
| Dim Dc (DC) | 2 036 mm |
| Dim Dl (Dl) | 2 026 mm |
| Dim Hi (Hi) | 117 mm |
| Dim He (He) | 138 mm |
| Montaj | |
| Dış bilezik cıvata dairesi (Ie) | 2 125 mm |
| Dış bilezik montaj deliği sayısı (ne) | 44 |
| Dış bilezik montaj deliği özelliği (Me) | M30 |
| İç bilezik cıvata dairesi (Ii) | 1 885 mm |
| İç bilezik montaj deliği sayısı (ni) | 44 |
| İç bilezik montaj deliği özelliği (Mi) | M30 |
| Dişli | |
| Dişli hatve çapı (Dp) | 2 224 mm |
| Dişli modülü (m) | 16 mm |
| Diş sayısı (Z) | 139 |
| Profil kaydırma çarpımı x*m (xm) | 8 mm |
| Liebherr katalog dişli ölçüsü k*m (km) | -1,6 mm |
| Dişli Tooth Height (Hd) | 116 mm |
| Yük değerleri | |
| Normal diş kuvveti (Fnom) | 165 kN |
| Azami diş kuvveti (Fmax) | 330 kN |
| Diğer bilgiler | |
| Raceway Pitch Diameter (Dp1) | 2 000 mm |
| Lubrication Zerk Count (N) | 7 |
Seviye 3 · MERYDOM mühendislik doğrulamalıMERYDOM Mühendislik Bölümü tarafından incelendi. Kanıt tarihi ve çizim revizyonu yayımlanmaz.
SERİ YÜK KAPASİTESİ

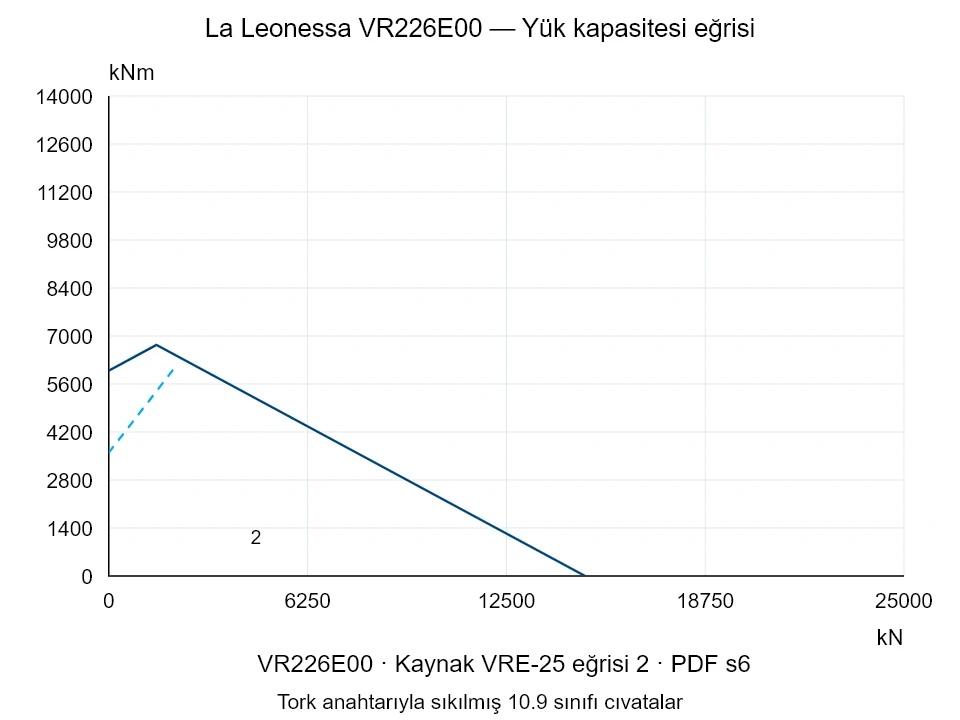

VRE-25 Serisi yük grafiği
Katalog açıklamasındaki model tanımını ilk moment ve eksenel yük kapasitesi referansı olarak kullanın.
Mühendislik seçim notu
Bu katalog grafiği ön seçim yardımcısıdır. Nihai MERYDOM uygulama onayında montaj rijitliği, cıvata kapasitesi, görev çevrimi, yağlama ve çalışma koşulları da dikkate alınmalıdır.
MERYDOM MÜHENDİSLİK
La Leonessa VR226E00 için MERYDOM muadili
Bu MERYDOM rulmanı, muadil kullanım için yayımlanan model zarfı, montaj arayüzleri, dişli düzeni ve beyan edilen malzeme şartnamesine göre incelenmiştir.
MERYDOM yapısı
- Yapılandırılabilir 42CrMo veya 50Mn bilezik malzemesi seçenekleri
- NBR nitril kauçuk sızdırmazlık sistemi
- Yapılandırılabilir mühendislik naylonu veya pirinç ara parça seçenekleri
Fabrika dokümantasyonu
- MERYDOM Mühendislik Bölümü tarafından mühendislik doğrulaması
- Doğrulama kanıtı kontrollü dahili kayıtta tutulur
- Çizim revizyonu ve nihai dokümantasyon paketi teklifle onaylanır
Uygulama onayı
- Destek düzlüğünü, cıvata sınıfını ve ön yükü doğrulayın
- Uygulanan yükleri, görev çevrimini ve yağlamayı doğrulayın
- Sıcaklık, ortam ve montaj koşullarını doğrulayın
YASAL VE MÜHENDİSLİK BİLDİRİMİ
Bağımsız muadil sertifikasyonu
- MERYDOM, bu sayfada gösterilen MERYDOM ürününün üreticisi ve sertifikalandıran tarafıdır.
- Üçüncü taraf marka adları ve model numaraları ilgili sahiplerinin mülkiyetindedir ve yalnızca amaçlanan muadil referansını tanımlamak için kullanılır.
- MERYDOM bağımsız bir üreticidir; referans verilen OEM ile bağlantılı değildir, onun tarafından onaylanmaz veya desteklenmez.
- Değiştirilebilirlik beyanı eşleşen model tanımı ve yayımlanan doğrulama kapsamı için geçerlidir; uygulama uygunluğu yüklere, görev çevrimine, montaja, yağlamaya ve çalışma ortamına bağlıdır.
- Onaylı teklif, imalat çizimi ve sözleşme teknik anlaşması nihai tedarik edilen ürünü belirler.
