MERYDOM · Werkseitig zertifiziertes Ersatzprodukt

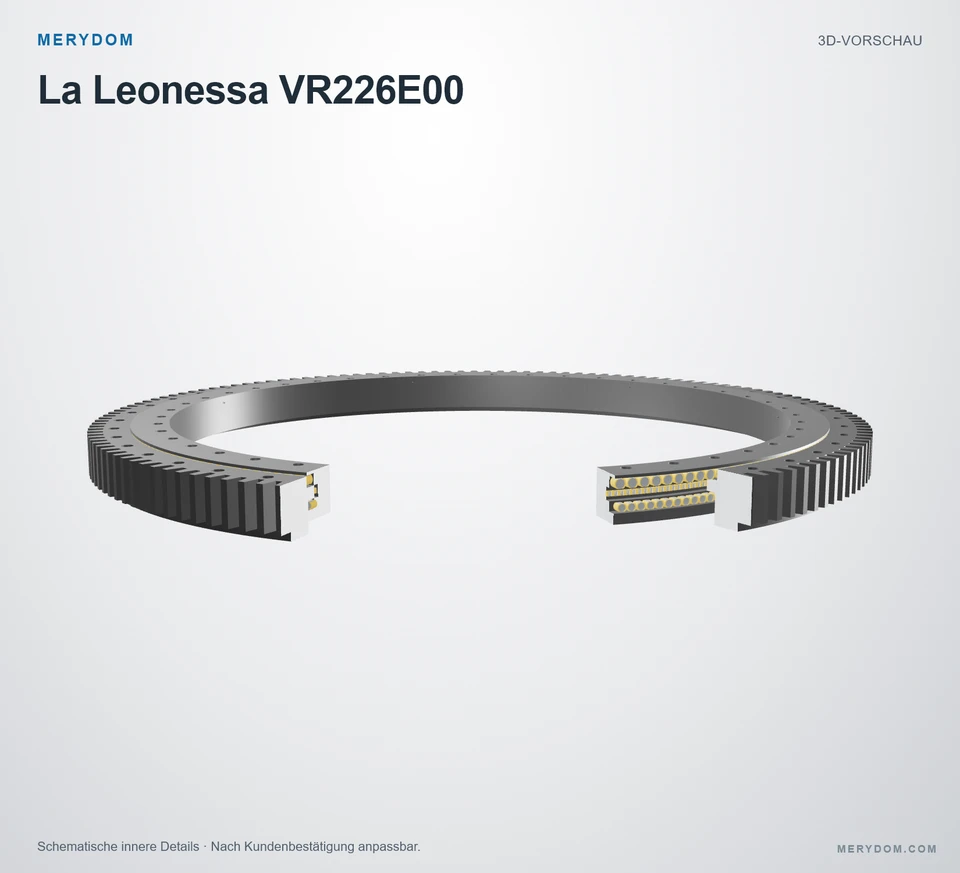

Drehverbindung als Ersatz für La Leonessa VR226E00

Level 3 verifiziert

Von MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit La Leonessa VR226E00. Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.

Referenzmodell: La Leonessa VR226E00. Serie: VRE-25. Lagerkonstruktion: Dreireihiges Rollenlager. Verzahnungsart: Außenverzahnt.

Preis und Lieferzeit anfragenZurück zum Ersatzkatalog
Zurück zum Ersatzkatalog
VRE-25 Serie - Außenverzahnt outlineBild zum Vergrößern anklicken
MERYDOM MARKE · ZERTIFIZIERTES ERSATZPRODUKT

VR226E00

MERYDOM verifiziertStufe 3 · Technischer Prüfdatensatz

Von MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit La Leonessa VR226E00.

Verifizierte ProduktdatenVollständige Spezifikationen ansehen ↓
Overall OD (Do)
2268.8 mm
Overall ID (di)
1819 mm
Gesamthöhe
147 mm
Verzahnungsart
Außenverzahnt
Befestigungsbohrungen
44 / 44 außen / innen
Lagerbauart
Dreireihiges Rollenlager
Werkssicherheit
  • Verifizierte Maßaustauschbarkeit
  • MERYDOM kontrollierte Werkstoffe
  • Werksdokumentation verfügbar

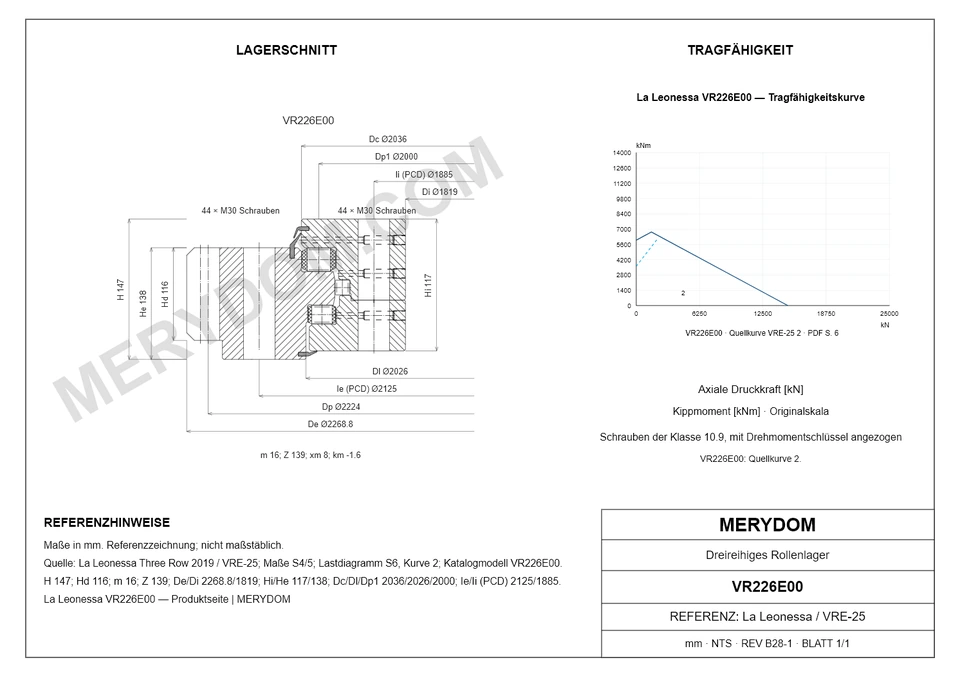

PRODUKTABMESSUNGEN

Veröffentlichte Abmessungen und Schnittstellen

Alle verfügbaren Katalogmaße, Befestigungsschnittstellen und Verzahnungswerte werden hier in der veröffentlichten Originaleinheit gezeigt.

Vollständige Spezifikationen ansehen ↓

Abmessungen

Massee (P)
1.216 kg
Gesamt-Außendurchmesser (De)
2.268,8 mm
Gesamt-Innendurchmesser (Di)
1.819 mm
Gesamthöhe (H)
147 mm
Dim Dc (DC)
2.036 mm
Dim Dl (Dl)
2.026 mm
Dim Hi (Hi)
117 mm
Dim He (He)
138 mm

Befestigung

Lochkreis Außenring (Ie)
2.125 mm
Montagebohrungen am Außenring (ne)
44
Spezifikation der Außenring-Montagebohrungen (Me)
M30
Lochkreis Innenring (Ii)
1.885 mm
Montagebohrungen am Innenring (ni)
44
Spezifikation der Innenring-Montagebohrungen (Mi)
M30

Verzahnung

Teilkreisdurchmesser der Verzahnung (Dp)
2.224 mm
Verzahnungsmodul (m)
16 mm
Zähnezahl (Z)
139
Profilverschiebungsprodukt x*m (xm)
8 mm
Liebherr-Katalog-Verzahnungsmaß k*m (km)
-1,6 mm
Verzahnung Tooth Height (Hd)
116 mm
MERYDOM VERIFIZIERTE SPEZIFIKATION

Spezifikationen der Ersatz-Drehverbindung La Leonessa VR226E00

MERYDOM Produktidentität, Zertifizierung, Werkstoffe und Maßdaten des zertifizierten Ersatzprodukts.

MERYDOM werkseitig verifiziert · Kontrollierter Datensatz
Technischer ParameterVerifizierter MERYDOM Produktwert
MERYDOM zertifiziertes Produkt
ProduktmarkeMERYDOM
MERYDOM ModellVR226E00
Zertifiziert austauschbar mitLa Leonessa VR226E00
WerksverifizierungStufe 3 · Technisch verifiziert
Geprüft vonMERYDOM Technikabteilung
VerifizierungsmetadatenKontrollierter interner Datensatz; Datum und Zeichnungsrevision werden nicht veröffentlicht.
Werkstoffe
Konfigurierbare Ringwerkstoffoptionen42CrMo / 50Mn
DichtungswerkstoffNBR · Nitrilkautschuk
Konfigurierbare DistanzstückwerkstoffeTechnisches Nylon / Messing
Identifikation
ReferenzmarkeLa Leonessa
SerieVRE-25 Serie
ReferenzmodellVR226E00
MaßsystemMetrisch
LagerkonstruktionDreireihiges Rollenlager
VerzahnungsartAußenverzahnt
Abmessungen
Massee (P)1.216 kg
Gesamt-Außendurchmesser (De)2.268,8 mm
Gesamt-Innendurchmesser (Di)1.819 mm
Gesamthöhe (H)147 mm
Dim Dc (DC)2.036 mm
Dim Dl (Dl)2.026 mm
Dim Hi (Hi)117 mm
Dim He (He)138 mm
Befestigung
Lochkreis Außenring (Ie)2.125 mm
Montagebohrungen am Außenring (ne)44
Spezifikation der Außenring-Montagebohrungen (Me)M30
Lochkreis Innenring (Ii)1.885 mm
Montagebohrungen am Innenring (ni)44
Spezifikation der Innenring-Montagebohrungen (Mi)M30
Verzahnung
Teilkreisdurchmesser der Verzahnung (Dp)2.224 mm
Verzahnungsmodul (m)16 mm
Zähnezahl (Z)139
Profilverschiebungsprodukt x*m (xm)8 mm
Liebherr-Katalog-Verzahnungsmaß k*m (km)-1,6 mm
Verzahnung Tooth Height (Hd)116 mm
Tragzahlen
Normale Zahnkraft (Fnom)165 kN
Maximale Zahnkraft (Fmax)330 kN
Weitere Angaben
Raceway Pitch Diameter (Dp1)2.000 mm
Lubrication Zerk Count (N)7
Stufe 3 · Durch MERYDOM Technik verifiziertGeprüft durch MERYDOM Technikabteilung. Nachweisdatum und Zeichnungsrevision werden nicht veröffentlicht.

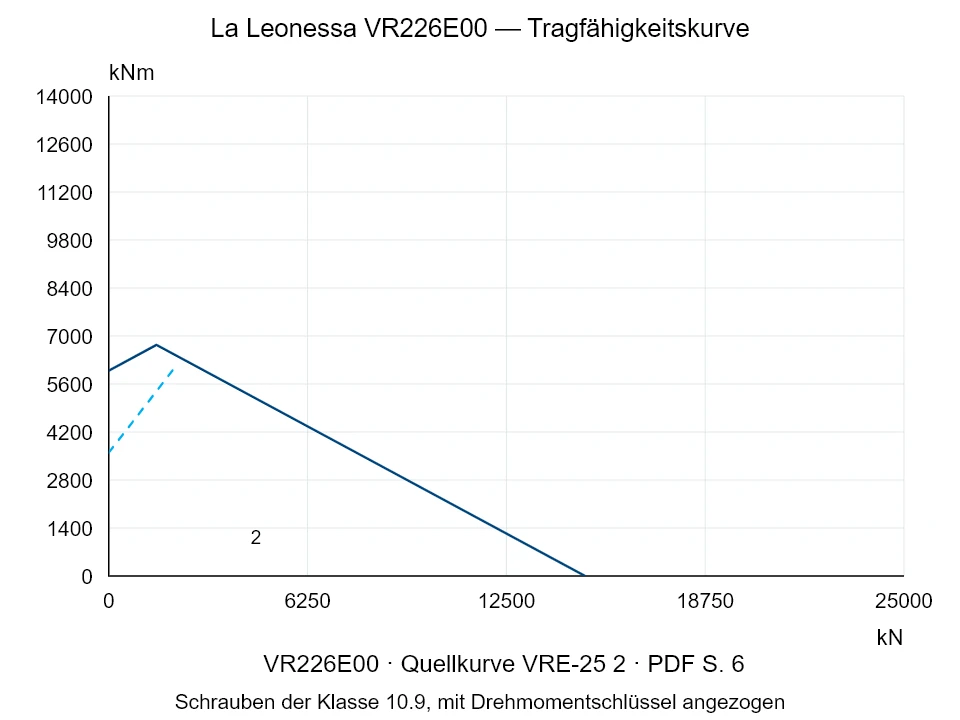

SERIEN-TRAGFÄHIGKEIT

Traglastdiagramm der Serie VRE-25

Verwenden Sie die Modellbezeichnung in der Kataloglegende als erste Referenz für Moment- und Axialtragfähigkeit.

Aktuelles Modell: VR226E00Kurve 7 · VRE-25 Serie
Technischer Auswahlhinweis

Dieses Katalogdiagramm dient der Vorauswahl. Die endgültige MERYDOM Anwendungsfreigabe muss auch Befestigungssteifigkeit, Schraubentragfähigkeit, Lastzyklus, Schmierung und Betriebsbedingungen berücksichtigen.

MERYDOM TECHNIK

MERYDOM Ersatz für La Leonessa VR226E00

Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.

Verifizierte Austauschbarkeit

  • Übereinstimmende Modellbezeichnung und Einbaumaße
  • Geprüfte Bohrungs- und Lochkreisschnittstellen
  • Verzahnung passend zur Referenzausführung

MERYDOM Ausführung

  • Konfigurierbare Ringwerkstoffoptionen 42CrMo oder 50Mn
  • Dichtungssystem aus NBR-Nitrilkautschuk
  • Konfigurierbare Distanzstückoptionen aus technischem Nylon oder Messing

Werksdokumentation

  • Technische Verifizierung durch die MERYDOM Technikabteilung
  • Verifizierungsnachweise werden im kontrollierten internen Datensatz geführt
  • Zeichnungsrevision und endgültiges Dokumentationspaket werden mit dem Angebot bestätigt

Anwendungsbestätigung

  • Auflageebenheit, Schraubengüte und Vorspannung bestätigen
  • Einwirkende Lasten, Lastzyklus und Schmierung prüfen
  • Temperatur-, Umgebungs- und Einbaubedingungen bestätigen
MERYDOM ERSATZPRODUKT-SUPPORT

Bereit für Preis-, Liefer- und Anwendungsbestätigung?

Send the required quantity and operating conditions. MERYDOM will confirm the supply configuration, documentation package and delivery schedule for model VR226E00.
