MERYDOM · Fabrikada sertifikalı muadil

Kaydon 16333001 Döner Tabla Rulmanı Muadili

Seviye 3 doğrulandı

MERYDOM üretimi, şu ürünle değiştirilebilirliği doğrulanmış döner tabla rulmanı: Kaydon 16333001. Bu MERYDOM rulmanı, muadil kullanım için yayımlanan model zarfı, montaj arayüzleri, dişli düzeni ve beyan edilen malzeme şartnamesine göre incelenmiştir.

Referans model: Kaydon 16333001. Seri: Xr. Rulman yapısı: Çapraz makaralı. Dişli düzeni: İçten dişli.

Fiyat ve teslimat isteMuadil kataloğuna dön
Muadil kataloğuna dön

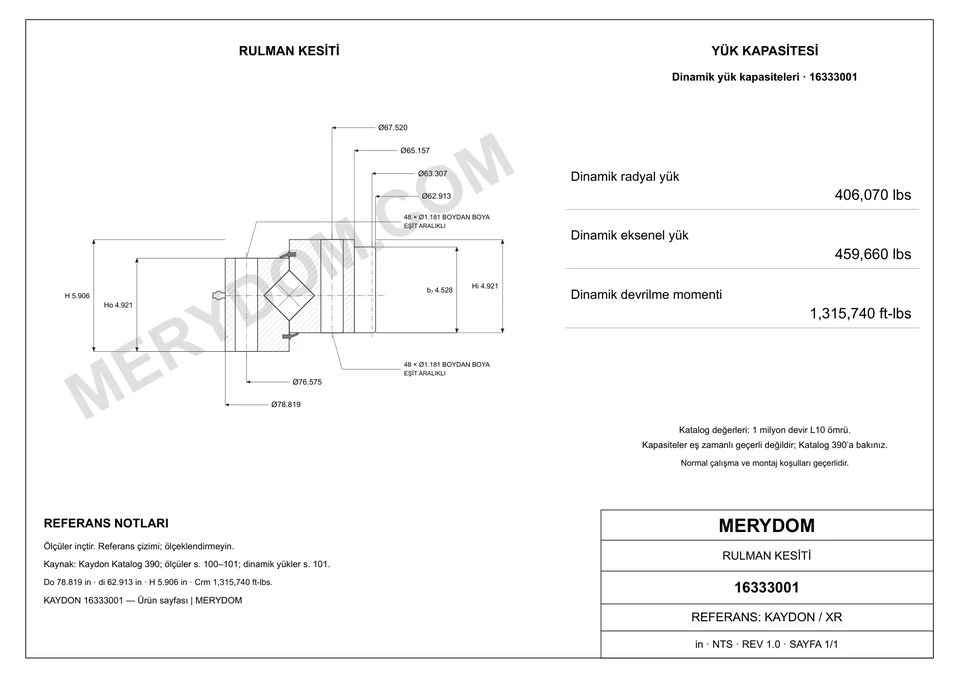

KAYDON 16333001 — 3D model önizlemesi
MERYDOM MARKASI · SERTİFİKALI MUADİL

16333001

MERYDOM doğrulamalıSeviye 3 · Mühendislik doğrulama kaydı

MERYDOM üretimi, şu ürünle değiştirilebilirliği doğrulanmış döner tabla rulmanı: Kaydon 16333001.

Sertifikalı ürün verileriTüm teknik özellikleri görüntüle ↓
Overall OD (Do)
78.819 in
Overall ID (di)
62.913 in
Toplam yükseklik
5.906 in
Dişli düzeni
İçten dişli
Montaj delikleri
48 / 48 dış / iç
Rulman tasarımı
Çapraz makaralı
Fabrika güvencesi
  • Doğrulanmış boyutsal değiştirilebilirlik
  • MERYDOM kontrollü malzemeler
  • Fabrika dokümantasyonu mevcut
ÜRÜN ÖLÇÜLERİ

Yayımlanmış ölçüler ve bağlantı arayüzleri

Mevcut tüm katalog ölçüleri, montaj arayüzleri ve dişli değerleri yayımlanan özgün birimleriyle burada gösterilir.

Tüm teknik özellikleri görüntüle ↓

Boyutlar

Toplam dış çap (Do)
78.819 inyaklaşık 2 002 mm
Toplam iç çap (di)
62.913 inyaklaşık 1 597,99 mm
İç bilezik gövde iç çapı (dr)
65.157 inyaklaşık 1 654,99 mm
Toplam yükseklik (H)
5.906 inyaklaşık 150,01 mm
Montaj ağırlığı (G)
2050 lbyaklaşık 929,864 kg
İç bilezik yüksekliği (Hi)
4.921 inyaklaşık 124,99 mm
Dış bilezik yüksekliği (Ho)
4.921 inyaklaşık 124,99 mm

Montaj

Dış bilezik cıvata dairesi (Lo)
76.575 inyaklaşık 1 945,01 mm
İç bilezik cıvata dairesi (Li)
67.520 inyaklaşık 1 715 mm

Dişli

Dişli hatve çapı (D2)
63.307 inyaklaşık 1 608 mm
Diş sayısı (z2)
134
Catalogue gear face width (b2)
4.528 inyaklaşık 115,01 mm
MERYDOM SERTİFİKALI ŞARTNAME

Kaydon 16333001 Döner Tabla Rulmanı Teknik Özellikleri

Sertifikalı muadil için MERYDOM ürün kimliği, sertifika, malzeme ve boyut verileri.

MERYDOM fabrikada doğrulandı · Kontrollü kayıt
Teknik parametreMERYDOM sertifikalı ürün değeri
MERYDOM sertifikalı ürün
Ürün markasıMERYDOM
MERYDOM modelii16333001
Şununla değiştirilebilirliği sertifikalıKaydon 16333001
Fabrika doğrulamasıSeviye 3 · Mühendislik doğrulamalı
İnceleyenMERYDOM Mühendislik Bölümü
Doğrulama meta verileriKontrollü dahili kayıt; tarih ve çizim revizyonu yayımlanmaz.
Malzemeler
Yapılandırılabilir bilezik malzemesi seçenekleri42CrMo / 50Mn
Keçe malzemesiNBR · Nitril kauçuk
Yapılandırılabilir ara parça malzemesi seçenekleriMühendislik naylonu / Pirinç
Tanımlama
Referans markaKaydon
SeriXr Seri
Referans model16333001
Ölçü sistemiİnçMetrik referans yanında gösterilir
Rulman yapısıÇapraz makaralı
Dişli düzeniİçten dişli
Boyutlar
Toplam dış çap (Do)78.819 inyaklaşık 2 002 mm
Toplam iç çap (di)62.913 inyaklaşık 1 597,99 mm
Toplam yükseklik (H)5.906 inyaklaşık 150,01 mm
İç bilezik yüksekliği (Hi)4.921 inyaklaşık 124,99 mm
Dış bilezik yüksekliği (Ho)4.921 inyaklaşık 124,99 mm
İç bilezik gövde iç çapı (dr)65.157 inyaklaşık 1 654,99 mm
Dış bilezik cıvata dairesi (Lo)76.575 inyaklaşık 1 945,01 mm
İç bilezik cıvata dairesi (Li)67.520 inyaklaşık 1 715 mm
Dişli hatve çapı (D2)63.307 inyaklaşık 1 608 mm
Montaj ağırlığı (G)2050 lbyaklaşık 929,864 kg
Yük değerleri
Maksimum diş yükü (Fz)40350 lbfyaklaşık 179,49 kN
Dinamik radyal yük kapasitesi · L10 at 1,000,000 revolutions · not simultaneous with other listed dynamic ratings406070.0000000000 lbfyaklaşık 1 806,29 kN
Dynamic thrust load rating · L10 at 1,000,000 revolutions · not simultaneous with other listed dynamic ratings459660.0000000000 lbfyaklaşık 2 044,67 kN
Dynamic moment load rating · L10 at 1,000,000 revolutions · not simultaneous with other listed dynamic ratings1315740.0000000000 ft·lbfyaklaşık 1 783,9 kN·m
Montaj
Dış bilezik cıvata delikleri (no)48 delik · 1.181
İç bilezik cıvata delikleri (ni)48 delik · 1.181
Dişli
Hatve sistemiMODULE
Source module (m)Modül 12 (kaynak (12))
Diş sayısı (z2)134
Seviye 3 · MERYDOM mühendislik doğrulamalıMERYDOM Mühendislik Bölümü tarafından incelendi. Kanıt tarihi ve çizim revizyonu yayımlanmaz.
MERYDOM MÜHENDİSLİK

Kaydon 16333001 için MERYDOM muadili

Bu MERYDOM rulmanı, muadil kullanım için yayımlanan model zarfı, montaj arayüzleri, dişli düzeni ve beyan edilen malzeme şartnamesine göre incelenmiştir.

Sertifikalı değiştirilebilirlik

  • Eşleşen model tanımı ve montaj zarfı
  • İncelenmiş montaj deliği ve cıvata dairesi arayüzleri
  • Referans yapılandırmayla eşleşen dişli düzeni

MERYDOM yapısı

  • Yapılandırılabilir 42CrMo veya 50Mn bilezik malzemesi seçenekleri
  • NBR nitril kauçuk sızdırmazlık sistemi
  • Yapılandırılabilir mühendislik naylonu veya pirinç ara parça seçenekleri

Fabrika dokümantasyonu

  • MERYDOM Mühendislik Bölümü tarafından mühendislik doğrulaması
  • Doğrulama kanıtı kontrollü dahili kayıtta tutulur
  • Çizim revizyonu ve nihai dokümantasyon paketi teklifle onaylanır

Uygulama onayı

  • Destek düzlüğünü, cıvata sınıfını ve ön yükü doğrulayın
  • Uygulanan yükleri, görev çevrimini ve yağlamayı doğrulayın
  • Sıcaklık, ortam ve montaj koşullarını doğrulayın
MERYDOM MUADİL DESTEĞİ

Fiyat, teslimat ve uygulama onayına hazır mısınız?

Send the required quantity and operating conditions. MERYDOM will confirm the supply configuration, documentation package and delivery schedule for model 16333001.

Fiyat ve teslimat iste
