Kaydon 16344001 Döner Tabla Rulmanı Muadili

Seviye 3 doğrulandı

MERYDOM üretimi, şu ürünle değiştirilebilirliği doğrulanmış döner tabla rulmanı: Kaydon 16344001. Bu MERYDOM rulmanı, muadil kullanım için yayımlanan model zarfı, montaj arayüzleri, dişli düzeni ve beyan edilen malzeme şartnamesine göre incelenmiştir.

Referans model: Kaydon 16344001. Seri: Xr. Rulman yapısı: Çapraz makaralı. Dişli düzeni: Dıştan dişli.

Fiyat ve teslimat isteMuadil kataloğuna dön
Muadil kataloğuna dön

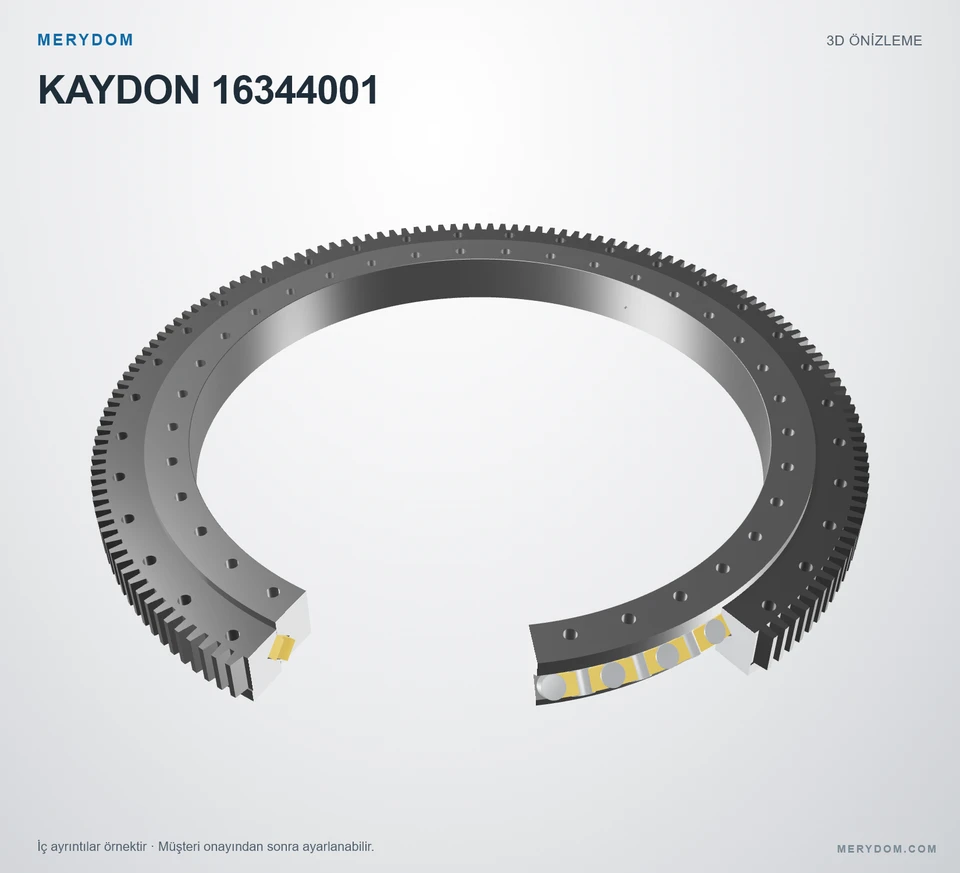

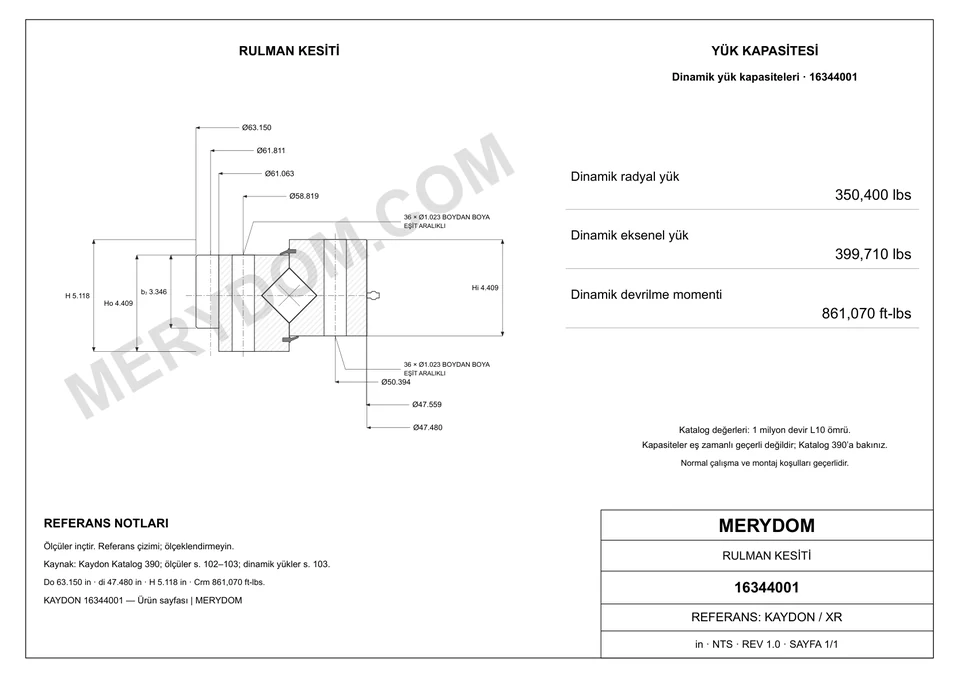

KAYDON 16344001 — 3D model önizlemesi
MERYDOM MARKASI · SERTİFİKALI MUADİL

16344001

MERYDOM doğrulamalıSeviye 3 · Mühendislik doğrulama kaydı

MERYDOM üretimi, şu ürünle değiştirilebilirliği doğrulanmış döner tabla rulmanı: Kaydon 16344001.

Sertifikalı ürün verileriTüm teknik özellikleri görüntüle ↓
Overall OD (Do)
63.150 in
Overall ID (di)
47.480 in
Toplam yükseklik
5.118 in
Dişli düzeni
Dıştan dişli
Montaj delikleri
36 / 36 dış / iç
Rulman tasarımı
Çapraz makaralı
Fabrika güvencesi
  • Doğrulanmış boyutsal değiştirilebilirlik
  • MERYDOM kontrollü malzemeler
  • Fabrika dokümantasyonu mevcut
ÜRÜN ÖLÇÜLERİ

Yayımlanmış ölçüler ve bağlantı arayüzleri

Mevcut tüm katalog ölçüleri, montaj arayüzleri ve dişli değerleri yayımlanan özgün birimleriyle burada gösterilir.

Tüm teknik özellikleri görüntüle ↓

Boyutlar

Toplam dış çap (Do)
63.150 inyaklaşık 1 604 mm
Toplam iç çap (di)
47.480 inyaklaşık 1 206 mm
Dış bilezik gövde dış çapı (Dr)
61.063 inyaklaşık 1 551 mm
İç bilezik gövde iç çapı (dr)
47.559 inyaklaşık 1 208 mm
Toplam yükseklik (H)
5.118 inyaklaşık 130 mm
Montaj ağırlığı (G)
1420 lbyaklaşık 644,101 kg
İç bilezik yüksekliği (Hi)
4.409 inyaklaşık 111,99 mm
Dış bilezik yüksekliği (Ho)
4.409 inyaklaşık 111,99 mm

Montaj

Dış bilezik cıvata dairesi (Lo)
58.819 inyaklaşık 1 494 mm
İç bilezik cıvata dairesi (Li)
50.394 inyaklaşık 1 280,01 mm

Dişli

Dişli hatve çapı (D2)
61.811 inyaklaşık 1 570 mm
Diş sayısı (z2)
157
Catalogue gear face width (b2)
3.346 inyaklaşık 84,99 mm
MERYDOM SERTİFİKALI ŞARTNAME

Kaydon 16344001 Döner Tabla Rulmanı Teknik Özellikleri

Sertifikalı muadil için MERYDOM ürün kimliği, sertifika, malzeme ve boyut verileri.

MERYDOM fabrikada doğrulandı · Kontrollü kayıt
Teknik parametreMERYDOM sertifikalı ürün değeri
MERYDOM sertifikalı ürün
Ürün markasıMERYDOM
MERYDOM modelii16344001
Şununla değiştirilebilirliği sertifikalıKaydon 16344001
Fabrika doğrulamasıSeviye 3 · Mühendislik doğrulamalı
İnceleyenMERYDOM Mühendislik Bölümü
Doğrulama meta verileriKontrollü dahili kayıt; tarih ve çizim revizyonu yayımlanmaz.
Malzemeler
Yapılandırılabilir bilezik malzemesi seçenekleri42CrMo / 50Mn
Keçe malzemesiNBR · Nitril kauçuk
Yapılandırılabilir ara parça malzemesi seçenekleriMühendislik naylonu / Pirinç
Tanımlama
Referans markaKaydon
SeriXr Seri
Referans model16344001
Ölçü sistemiİnçMetrik referans yanında gösterilir
Rulman yapısıÇapraz makaralı
Dişli düzeniDıştan dişli
Boyutlar
Toplam dış çap (Do)63.150 inyaklaşık 1 604 mm
Toplam iç çap (di)47.480 inyaklaşık 1 206 mm
Toplam yükseklik (H)5.118 inyaklaşık 130 mm
İç bilezik yüksekliği (Hi)4.409 inyaklaşık 111,99 mm
Dış bilezik yüksekliği (Ho)4.409 inyaklaşık 111,99 mm
Dış bilezik gövde dış çapı (Dr)61.063 inyaklaşık 1 551 mm
İç bilezik gövde iç çapı (dr)47.559 inyaklaşık 1 208 mm
Dış bilezik cıvata dairesi (Lo)58.819 inyaklaşık 1 494 mm
İç bilezik cıvata dairesi (Li)50.394 inyaklaşık 1 280,01 mm
Dişli hatve çapı (D2)61.811 inyaklaşık 1 570 mm
Montaj ağırlığı (G)1420 lbyaklaşık 644,101 kg
Yük değerleri
Maksimum diş yükü (Fz)20640 lbfyaklaşık 91,81 kN
Dinamik radyal yük kapasitesi · L10 at 1,000,000 revolutions · not simultaneous with other listed dynamic ratings350400.0000000000 lbfyaklaşık 1 558,66 kN
Dynamic thrust load rating · L10 at 1,000,000 revolutions · not simultaneous with other listed dynamic ratings399710.0000000000 lbfyaklaşık 1 778 kN
Dynamic moment load rating · L10 at 1,000,000 revolutions · not simultaneous with other listed dynamic ratings861070.0000000000 ft·lbfyaklaşık 1 167,45 kN·m
Montaj
Dış bilezik cıvata delikleri (no)36 delik · 1.023
İç bilezik cıvata delikleri (ni)36 delik · 1.023
Dişli
Hatve sistemiMODULE
Source module (m)Modül 10 (kaynak (10))
Diş sayısı (z2)157
Seviye 3 · MERYDOM mühendislik doğrulamalıMERYDOM Mühendislik Bölümü tarafından incelendi. Kanıt tarihi ve çizim revizyonu yayımlanmaz.
MERYDOM MÜHENDİSLİK

Kaydon 16344001 için MERYDOM muadili

Bu MERYDOM rulmanı, muadil kullanım için yayımlanan model zarfı, montaj arayüzleri, dişli düzeni ve beyan edilen malzeme şartnamesine göre incelenmiştir.

Sertifikalı değiştirilebilirlik

  • Eşleşen model tanımı ve montaj zarfı
  • İncelenmiş montaj deliği ve cıvata dairesi arayüzleri
  • Referans yapılandırmayla eşleşen dişli düzeni

MERYDOM yapısı

  • Yapılandırılabilir 42CrMo veya 50Mn bilezik malzemesi seçenekleri
  • NBR nitril kauçuk sızdırmazlık sistemi
  • Yapılandırılabilir mühendislik naylonu veya pirinç ara parça seçenekleri

Fabrika dokümantasyonu

  • MERYDOM Mühendislik Bölümü tarafından mühendislik doğrulaması
  • Doğrulama kanıtı kontrollü dahili kayıtta tutulur
  • Çizim revizyonu ve nihai dokümantasyon paketi teklifle onaylanır
