MERYDOM · Fabrikada sertifikalı muadil

Kaydon 16296001 Döner Tabla Rulmanı Muadili

Seviye 3 doğrulandı

MERYDOM üretimi, şu ürünle değiştirilebilirliği doğrulanmış döner tabla rulmanı: Kaydon 16296001. Bu MERYDOM rulmanı, muadil kullanım için yayımlanan model zarfı, montaj arayüzleri, dişli düzeni ve beyan edilen malzeme şartnamesine göre incelenmiştir.

Referans model: Kaydon 16296001. Seri: Xt. Rulman yapısı: Dört nokta temaslı bilyalı. Dişli düzeni: İçten dişli.

Fiyat ve teslimat isteMuadil kataloğuna dön
Muadil kataloğuna dön

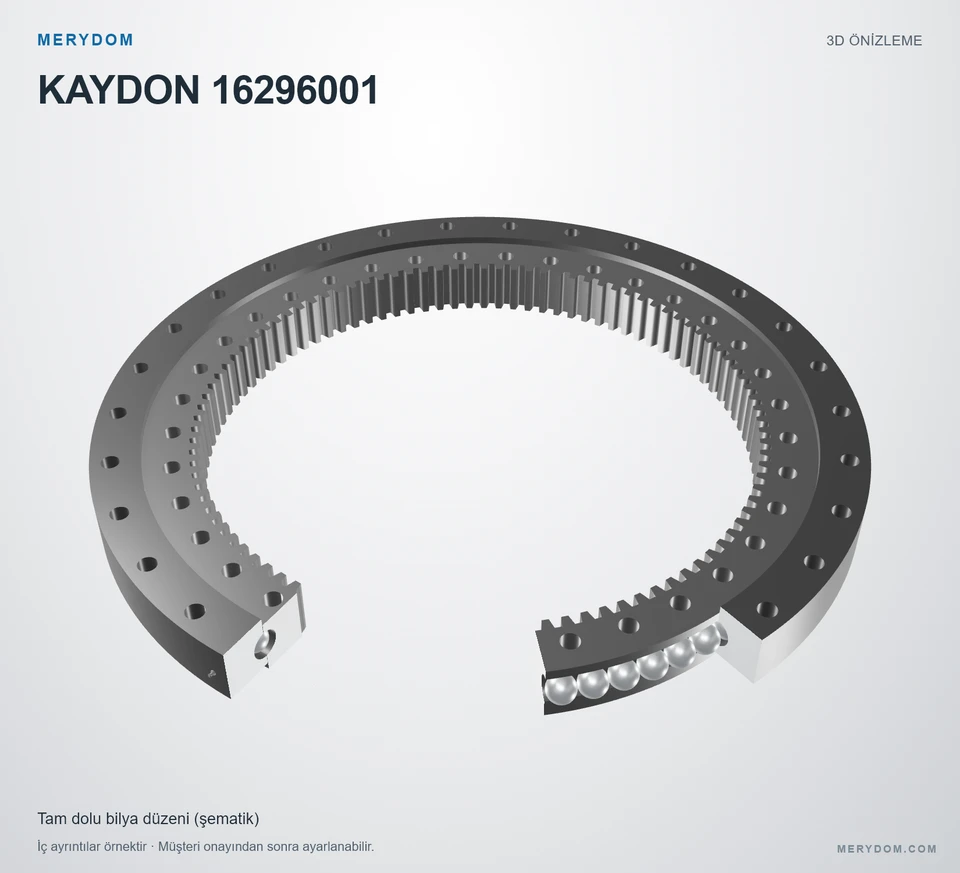

KAYDON 16296001 — 3D model önizlemesi
MERYDOM MARKASI · SERTİFİKALI MUADİL

16296001

MERYDOM doğrulamalıSeviye 3 · Mühendislik doğrulama kaydı

MERYDOM üretimi, şu ürünle değiştirilebilirliği doğrulanmış döner tabla rulmanı: Kaydon 16296001.

Sertifikalı ürün verileriTüm teknik özellikleri görüntüle ↓
Overall OD (Do)
34.252 in
Overall ID (di)
24.921 in
Toplam yükseklik
2.834 in
Dişli düzeni
İçten dişli
Montaj delikleri
30 / 36 dış / iç
Rulman tasarımı
Dört nokta temaslı bilyalı
Fabrika güvencesi
  • Doğrulanmış boyutsal değiştirilebilirlik
  • MERYDOM kontrollü malzemeler
  • Fabrika dokümantasyonu mevcut

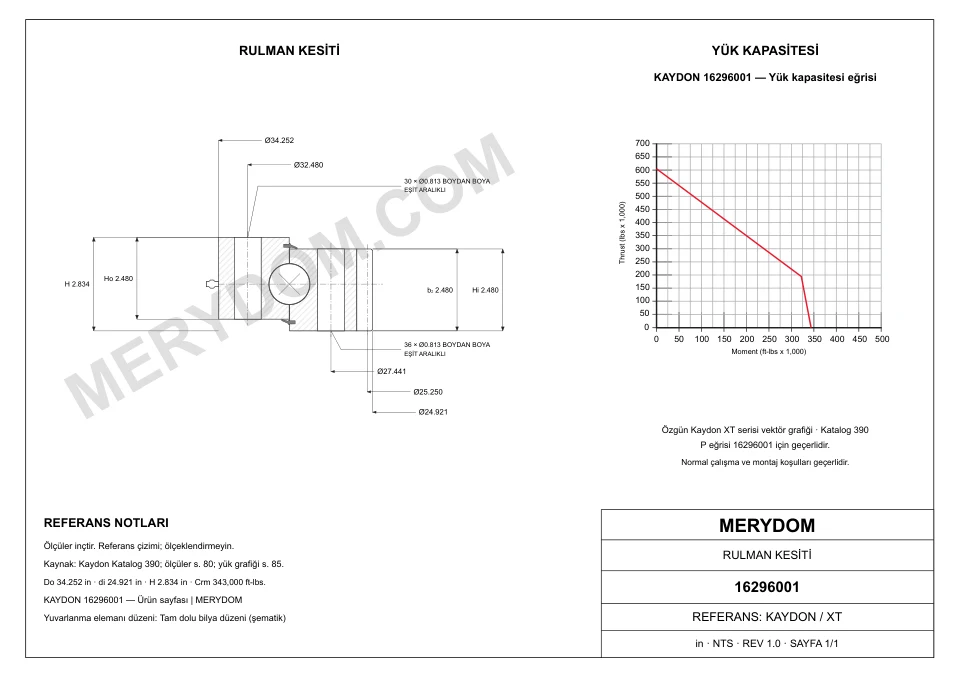

ÜRÜN ÖLÇÜLERİ

Yayımlanmış ölçüler ve bağlantı arayüzleri

Mevcut tüm katalog ölçüleri, montaj arayüzleri ve dişli değerleri yayımlanan özgün birimleriyle burada gösterilir.

Tüm teknik özellikleri görüntüle ↓

Boyutlar

Toplam dış çap (Do)
34.252 inyaklaşık 870 mm
Toplam iç çap (di)
24.921 inyaklaşık 632,99 mm
Toplam yükseklik (H)
2.834 inyaklaşık 71,98 mm
Montaj ağırlığı (G)
270 lbyaklaşık 122,47 kg
İç bilezik yüksekliği (Hi)
2.480 inyaklaşık 63 mm
Dış bilezik yüksekliği (Ho)
2.480 inyaklaşık 63 mm

Montaj

Dış bilezik cıvata dairesi (Lo)
32.480 inyaklaşık 825 mm
İç bilezik cıvata dairesi (Li)
27.441 inyaklaşık 697 mm

Dişli

Dişli hatve çapı (D2)
25.250 inyaklaşık 641,4 mm
Diametral adım (Pd)
4
Diş sayısı (z2)
101
Catalogue gear face width (b2)
2.480 inyaklaşık 63 mm
MERYDOM SERTİFİKALI ŞARTNAME

Kaydon 16296001 Döner Tabla Rulmanı Teknik Özellikleri

Sertifikalı muadil için MERYDOM ürün kimliği, sertifika, malzeme ve boyut verileri.

MERYDOM fabrikada doğrulandı · Kontrollü kayıt
Teknik parametreMERYDOM sertifikalı ürün değeri
MERYDOM sertifikalı ürün
Ürün markasıMERYDOM
MERYDOM modelii16296001
Şununla değiştirilebilirliği sertifikalıKaydon 16296001
Fabrika doğrulamasıSeviye 3 · Mühendislik doğrulamalı
İnceleyenMERYDOM Mühendislik Bölümü
Doğrulama meta verileriKontrollü dahili kayıt; tarih ve çizim revizyonu yayımlanmaz.
Malzemeler
Yapılandırılabilir bilezik malzemesi seçenekleri42CrMo / 50Mn
Keçe malzemesiNBR · Nitril kauçuk
Yapılandırılabilir ara parça malzemesi seçenekleriMühendislik naylonu / Pirinç
Tanımlama
Referans markaKaydon
SeriXt Seri
Referans model16296001
Ölçü sistemiİnçMetrik referans yanında gösterilir
Rulman yapısıDört nokta temaslı bilyalı
Dişli düzeniİçten dişli
Boyutlar
Toplam dış çap (Do)34.252 inyaklaşık 870 mm
Toplam iç çap (di)24.921 inyaklaşık 632,99 mm
Toplam yükseklik (H)2.834 inyaklaşık 71,98 mm
İç bilezik yüksekliği (Hi)2.480 inyaklaşık 63 mm
Dış bilezik yüksekliği (Ho)2.480 inyaklaşık 63 mm
Dış bilezik cıvata dairesi (Lo)32.480 inyaklaşık 825 mm
İç bilezik cıvata dairesi (Li)27.441 inyaklaşık 697 mm
Dişli hatve çapı (D2)25.250 inyaklaşık 641,4 mm
Montaj ağırlığı (G)270 lbyaklaşık 122,47 kg
Yük değerleri
Maksimum diş yükü (Fz)12900 lbfyaklaşık 57,38 kN
Moment yük kapasitesi (Crm)343000 ft·lbfyaklaşık 465,05 kN·m
Montaj
Dış bilezik cıvata delikleri (no)30 delik · 0.813
İç bilezik cıvata delikleri (ni)36 delik · 0.813
Dişli
Hatve sistemiDP
Kaynak diametral adımı (Pd)4 DP
Eşdeğer modül (derived reference only) (m)6.35 mm
Diş sayısı (z2)101
Seviye 3 · MERYDOM mühendislik doğrulamalıMERYDOM Mühendislik Bölümü tarafından incelendi. Kanıt tarihi ve çizim revizyonu yayımlanmaz.

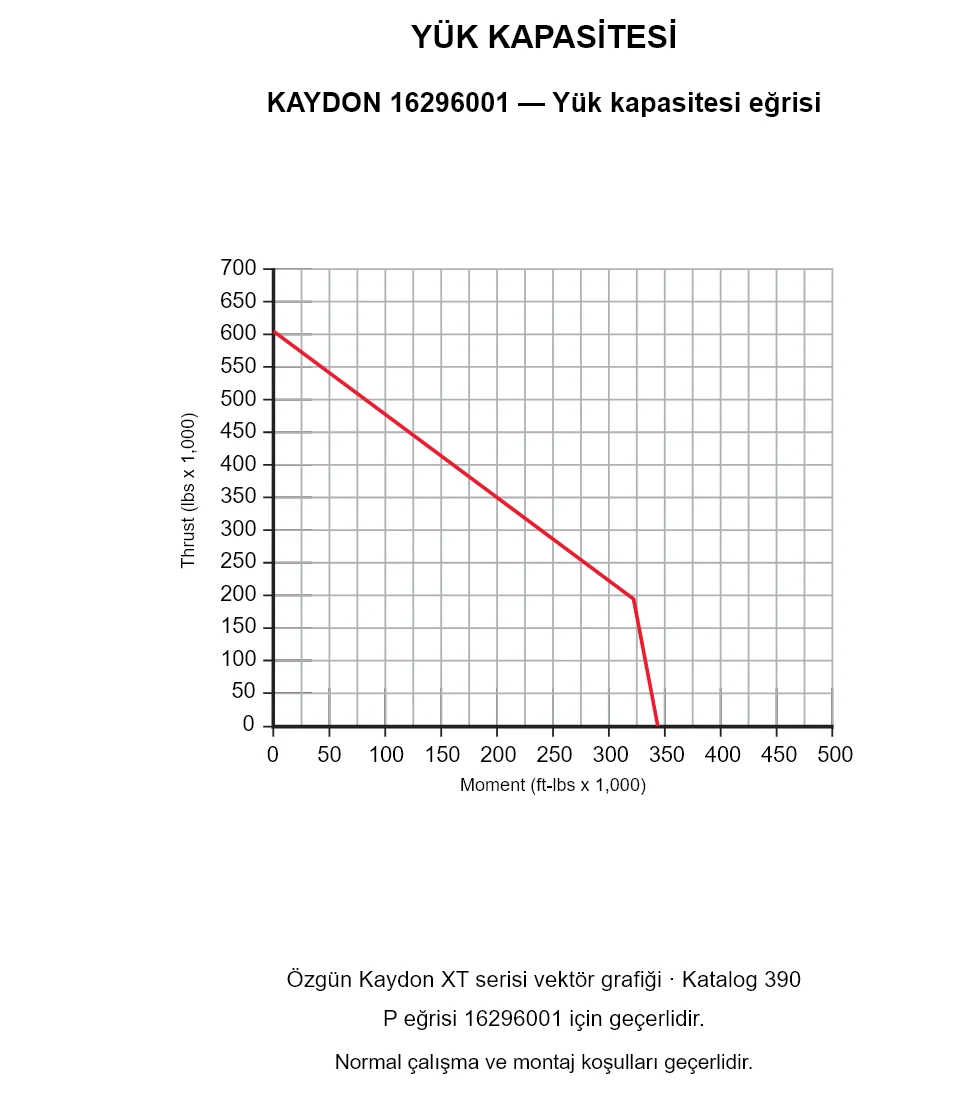

KAYDON 16296001 — Yük kapasitesi eğrisi

KAYDON 16296001 — Yük kapasitesi eğrisi

KAYDON 16296001 — Yük kapasitesi eğrisi. Normal çalışma ve montaj koşulları geçerlidir.

KAYDON 16296001 — Yük kapasitesi eğrisi. Normal çalışma ve montaj koşulları geçerlidir.
Mühendislik seçim notu

Bu katalog grafiği ön seçim yardımcısıdır. Nihai MERYDOM uygulama onayında montaj rijitliği, cıvata kapasitesi, görev çevrimi, yağlama ve çalışma koşulları da dikkate alınmalıdır.

MERYDOM MÜHENDİSLİK

Kaydon 16296001 için MERYDOM muadili

Bu MERYDOM rulmanı, muadil kullanım için yayımlanan model zarfı, montaj arayüzleri, dişli düzeni ve beyan edilen malzeme şartnamesine göre incelenmiştir.

Sertifikalı değiştirilebilirlik

  • Eşleşen model tanımı ve montaj zarfı
  • İncelenmiş montaj deliği ve cıvata dairesi arayüzleri
  • Referans yapılandırmayla eşleşen dişli düzeni

MERYDOM yapısı

  • Yapılandırılabilir 42CrMo veya 50Mn bilezik malzemesi seçenekleri
  • NBR nitril kauçuk sızdırmazlık sistemi
  • Yapılandırılabilir mühendislik naylonu veya pirinç ara parça seçenekleri

Fabrika dokümantasyonu

  • MERYDOM Mühendislik Bölümü tarafından mühendislik doğrulaması
  • Doğrulama kanıtı kontrollü dahili kayıtta tutulur
  • Çizim revizyonu ve nihai dokümantasyon paketi teklifle onaylanır

Uygulama onayı

  • Destek düzlüğünü, cıvata sınıfını ve ön yükü doğrulayın
  • Uygulanan yükleri, görev çevrimini ve yağlamayı doğrulayın
  • Sıcaklık, ortam ve montaj koşullarını doğrulayın
MERYDOM MUADİL DESTEĞİ

Fiyat, teslimat ve uygulama onayına hazır mısınız?

Send the required quantity and operating conditions. MERYDOM will confirm the supply configuration, documentation package and delivery schedule for model 16296001.
