MERYDOM 16307001
MERYDOM tarafından fabrikada şu ürünle değiştirilebilirliği doğrulandı: Kaydon 16307001. MERYDOM ürünü doğrudan çapraz referans için aynı model tanımını kullanır.
MERYDOM MARKASI · SERTİFİKALI MUADİLSertifikalı ürün verileriTüm teknik özellikleri görüntüle ↓ Fabrika güvencesi

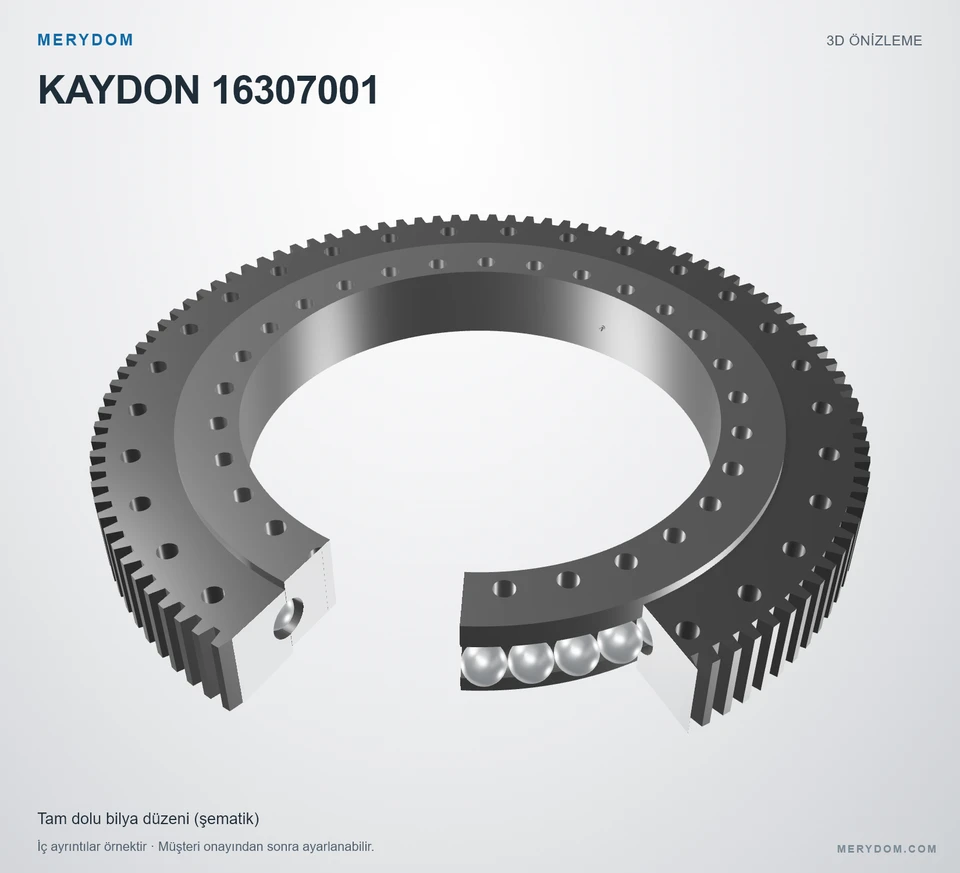

16307001
MERYDOM üretimi, şu ürünle değiştirilebilirliği doğrulanmış döner tabla rulmanı: Kaydon 16307001.
MERYDOM doğrulamalıMühendislik doğrulaması · Rev. 1.0- Overall OD (Do)
- 30.457 in
- Overall ID (di)
- 19.000 in
- Toplam yükseklik
- 3.625 in
- Dişli düzeni
- Dıştan dişli
- Montaj delikleri
- 30 / 29 dış / iç
- Rulman tasarımı
- Dört nokta temaslı bilyalı
- Doğrulanmış boyutsal değiştirilebilirlik
- MERYDOM kontrollü malzemeler
- Fabrika dokümantasyonu mevcut
MERYDOM SERTİFİKALI ŞARTNAME
MERYDOM fabrikada doğrulandı · Rev. 1.0Ürün teknik özellikleri
Sertifikalı muadil için MERYDOM ürün kimliği, sertifika, malzeme ve boyut verileri.
| Teknik parametre | MERYDOM sertifikalı ürün değeri |
|---|---|
| MERYDOM sertifikalı ürün | |
| Ürün markası | MERYDOM |
| MERYDOM modelii | 16307001 |
| Şununla değiştirilebilirliği sertifikalı | Kaydon 16307001 |
| Fabrika doğrulaması | Seviye 3 · Mühendislik doğrulamalı |
| Onaylı çizim revizyonu | 1.0 |
| İnceleyen | MERYDOM Mühendislik Bölümü |
| Sertifika tarihi | 2026-08-15 |
| Malzemeler | |
| Bilezik malzemesi seçenekleri | 42CrMo / 50Mn |
| Keçe malzemesi | NBR · Nitril kauçuk |
| Ara parça malzemesi seçenekleri | Mühendislik naylonu / Pirinç |
| Tanımlama | |
| Referans marka | Kaydon |
| Seri | XT Seri |
| Referans model | 16307001 |
| Ölçü sistemi | İnçMetrik referans yanında gösterilir |
| Rulman yapısı | Dört nokta temaslı bilyalı |
| Dişli düzeni | Dıştan dişli |
| Boyutlar | |
| Toplam dış çap (Do) | 30.457 in773.608 mm |
| Toplam iç çap (di) | 19.000 in482.6 mm |
| Toplam yükseklik (H) | 3.625 in92.075 mm |
| Dış bilezik cıvata dairesi (Lo) | 27.375 in695.325 mm |
| İç bilezik cıvata dairesi (Li) | 20.625 in523.875 mm |
| Dişli hatve çapı (D2) | 30.000 in762 mm |
| Assembly weight (G) | 330 lb149.685 kg |
| Yük değerleri | |
| Maksimum diş yükü (Fz) | 17400 lbf77,399.056 N |
| Moment yük kapasitesi (Crm) | 322000 in322,000 |
| Montaj | |
| Dış bilezik cıvata delikleri (no) | 30 delik · 0.813 |
| İç bilezik cıvata delikleri (ni) | 29 delik · 0.813 |
| Dişli | |
| Hatve sistemi | DP |
| Diametral adım (Pd) | 3.50000000 DP |
| Eşdeğer modül (m) | 7.257 mm |
| Diş sayısı (z2) | 105 |
Seviye 3 · MERYDOM mühendislik doğrulamalı2026-08-15 tarihinde MERYDOM Mühendislik Bölümü tarafından sertifikalandırıldı.
SERİ YÜK KAPASİTESİ

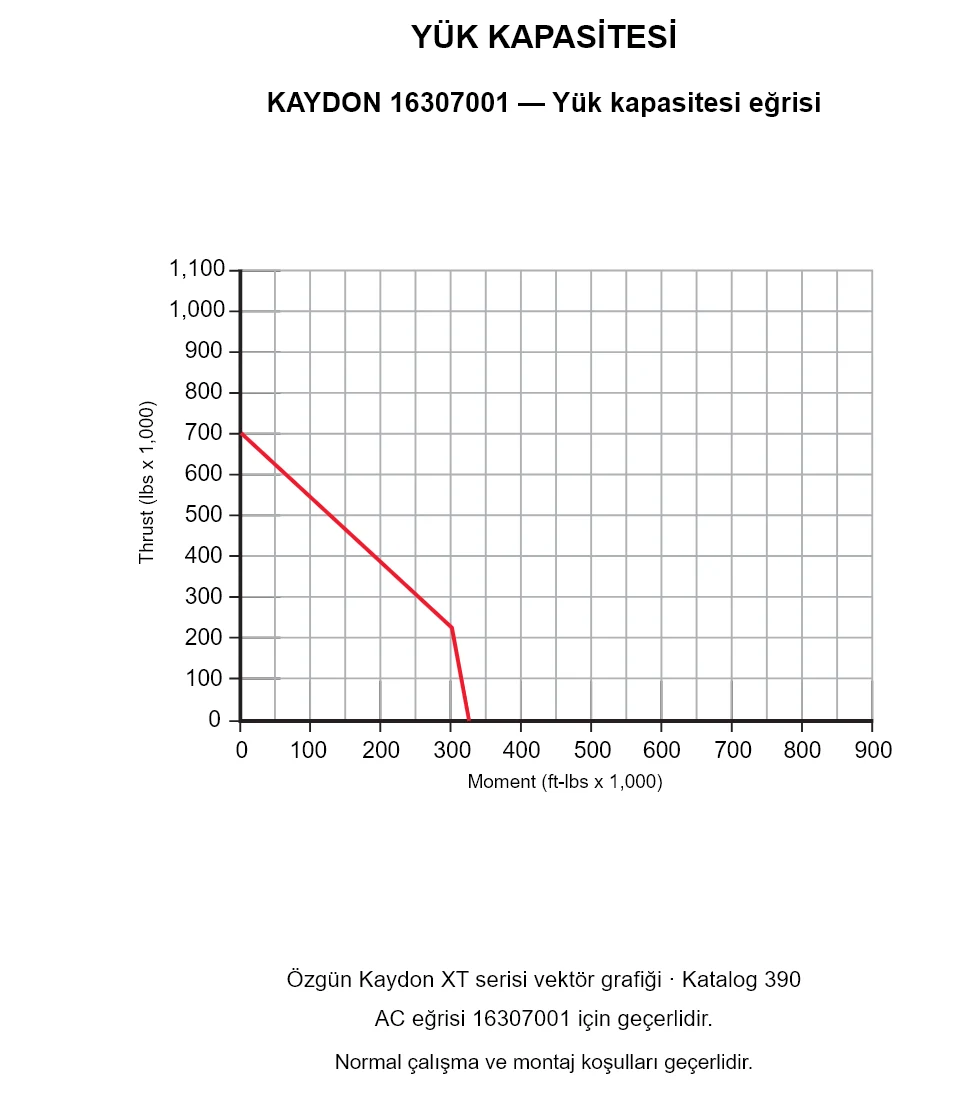

XT Serisi yük grafiği
