MERYDOM XSU 141094
Seviye 3 doğrulandıMERYDOM tarafından fabrikada şu ürünle değiştirilebilirliği doğrulandı: INA XSU 141094. MERYDOM ürünü doğrudan çapraz referans için aynı model tanımını kullanır.
MERYDOM MARKASI · SERTİFİKALI MUADİLSertifikalı ürün verileriTüm teknik özellikleri görüntüle ↓ Fabrika güvencesi

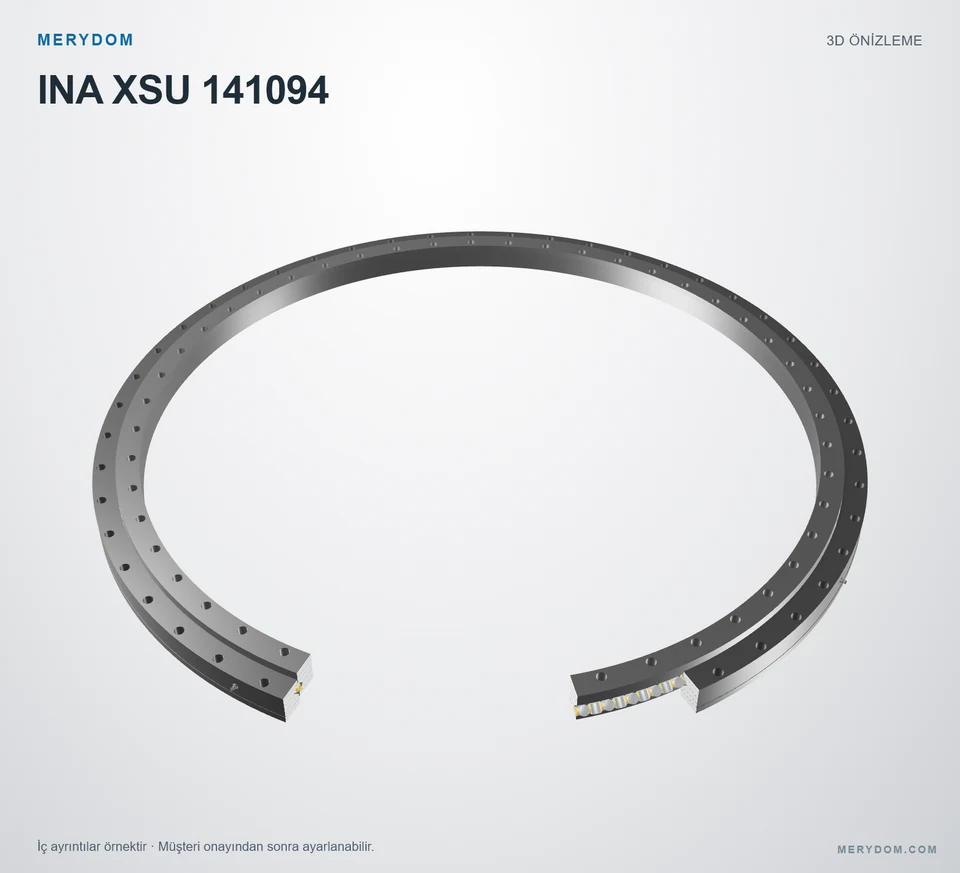

XSU 141094
MERYDOM doğrulamalıMühendislik doğrulaması · Rev. Rev 1.0MERYDOM üretimi, şu ürünle değiştirilebilirliği doğrulanmış döner tabla rulmanı: INA XSU 141094.
- Overall OD (Do)
- 1164 mm
- Overall ID (di)
- 1024 mm
- Toplam yükseklik
- Yayınlanmamış
- Dişli düzeni
- Dişlisiz
- Montaj delikleri
- 48 / 48 dış / iç
- Rulman tasarımı
- Çapraz makaralı
- Doğrulanmış boyutsal değiştirilebilirlik
- MERYDOM kontrollü malzemeler
- Fabrika dokümantasyonu mevcut

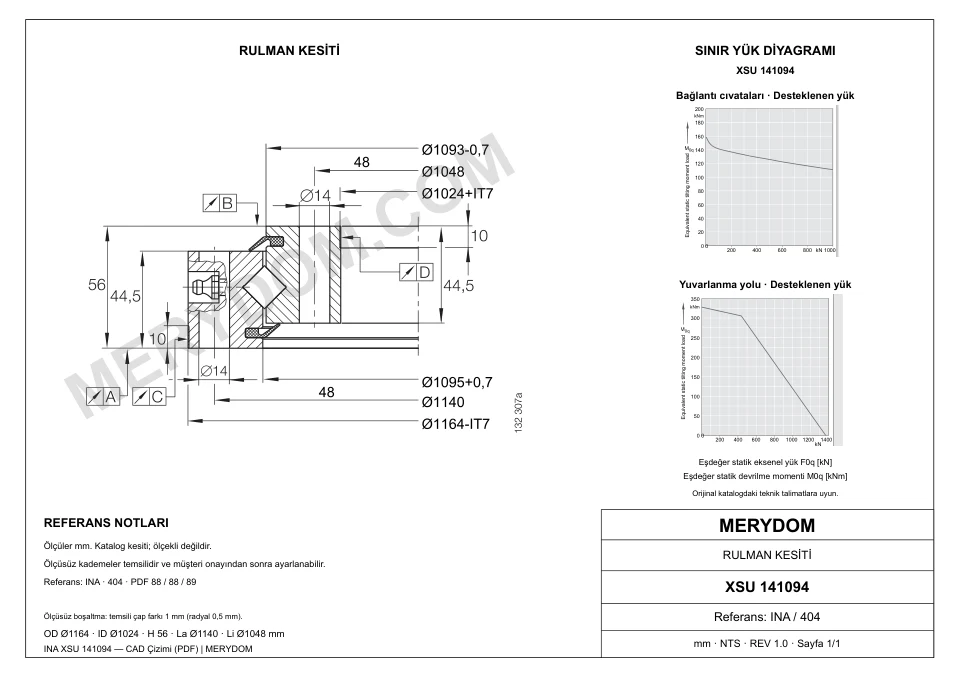

ÜRÜN ÖLÇÜLERİ
Tüm teknik özellikleri görüntüle ↓Yayımlanmış ölçüler ve bağlantı arayüzleri
Mevcut tüm katalog ölçüleri, montaj arayüzleri ve dişli değerleri yayımlanan özgün birimleriyle burada gösterilir.
Boyutlar
- Mass (Mass)
- 77 kg
- Toplam dış çap (Da)
- 1164 mm1,164 mm
- Toplam iç çap (di)
- 1024 mm1,024 mm
- Catalog diameter Di (Di)
- 1095+0,7 mm
- Catalog diameter da (da)
- 1093–0,7 mm
Montaj
- Dış bilezik cıvata dairesi (La)
- 1140 mm1,140 mm
- Dış bilezik montaj deliği sayısı (na)
- 48
- İç bilezik cıvata dairesi (Li)
- 1048 mm1,048 mm
- İç bilezik montaj deliği sayısı (ni)
- 48
MERYDOM SERTİFİKALI ŞARTNAME
MERYDOM fabrikada doğrulandı · Rev. Rev 1.0Ürün teknik özellikleri
Sertifikalı muadil için MERYDOM ürün kimliği, sertifika, malzeme ve boyut verileri.
| Teknik parametre | MERYDOM sertifikalı ürün değeri |
|---|---|
| MERYDOM sertifikalı ürün | |
| Ürün markası | MERYDOM |
| MERYDOM modelii | XSU 141094 |
| Şununla değiştirilebilirliği sertifikalı | INA XSU 141094 |
| Fabrika doğrulaması | Seviye 3 · Mühendislik doğrulamalı |
| Onaylı çizim revizyonu | Rev 1.0 |
| İnceleyen | MERYDOM Mühendislik Bölümü |
| Sertifika tarihi | 2026-08-17 |
| Malzemeler | |
| Bilezik malzemesi seçenekleri | 42CrMo / 50Mn |
| Keçe malzemesi | NBR · Nitril kauçuk |
| Ara parça malzemesi seçenekleri | Mühendislik naylonu / Pirinç |
| Tanımlama | |
| Referans marka | INA |
| Seri | XSU 14 Seri |
| Referans model | XSU 141094 |
| Ölçü sistemi | Metrik |
| Rulman yapısı | Çapraz makaralı |
| Dişli düzeni | Dişlisiz |
| Boyutlar | |
| Mass (Mass) | 77 kg |
| Toplam dış çap (Da) | 1164 mm1,164 mm |
| Toplam iç çap (di) | 1024 mm1,024 mm |
| Catalog diameter Di (Di) | 1095+0,7 mm |
| Catalog diameter da (da) | 1093–0,7 mm |
| Montaj | |
| Dış bilezik cıvata dairesi (La) | 1140 mm1,140 mm |
| Dış bilezik montaj deliği sayısı (na) | 48 |
| İç bilezik cıvata dairesi (Li) | 1048 mm1,048 mm |
| İç bilezik montaj deliği sayısı (ni) | 48 |
| Yük değerleri | |
| Maximum permissible radial load (Fr perm) | 198,2 kN198.2 kN |
| Basic dynamic axial load rating (Ca) | 390 kN |
| Basic static axial load rating (C0a) | 1360 kN1,360 kN |
| Basic dynamic radial load rating (Cr) | 246 kN |
| Basic static radial load rating (C0r) | 670 kN |
| Preload (Preload) | 0,01 incl. 0,05 mm |
Seviye 3 · MERYDOM mühendislik doğrulamalı2026-08-17 tarihinde MERYDOM Mühendislik Bölümü tarafından sertifikalandırıldı.
SERİ YÜK KAPASİTESİ

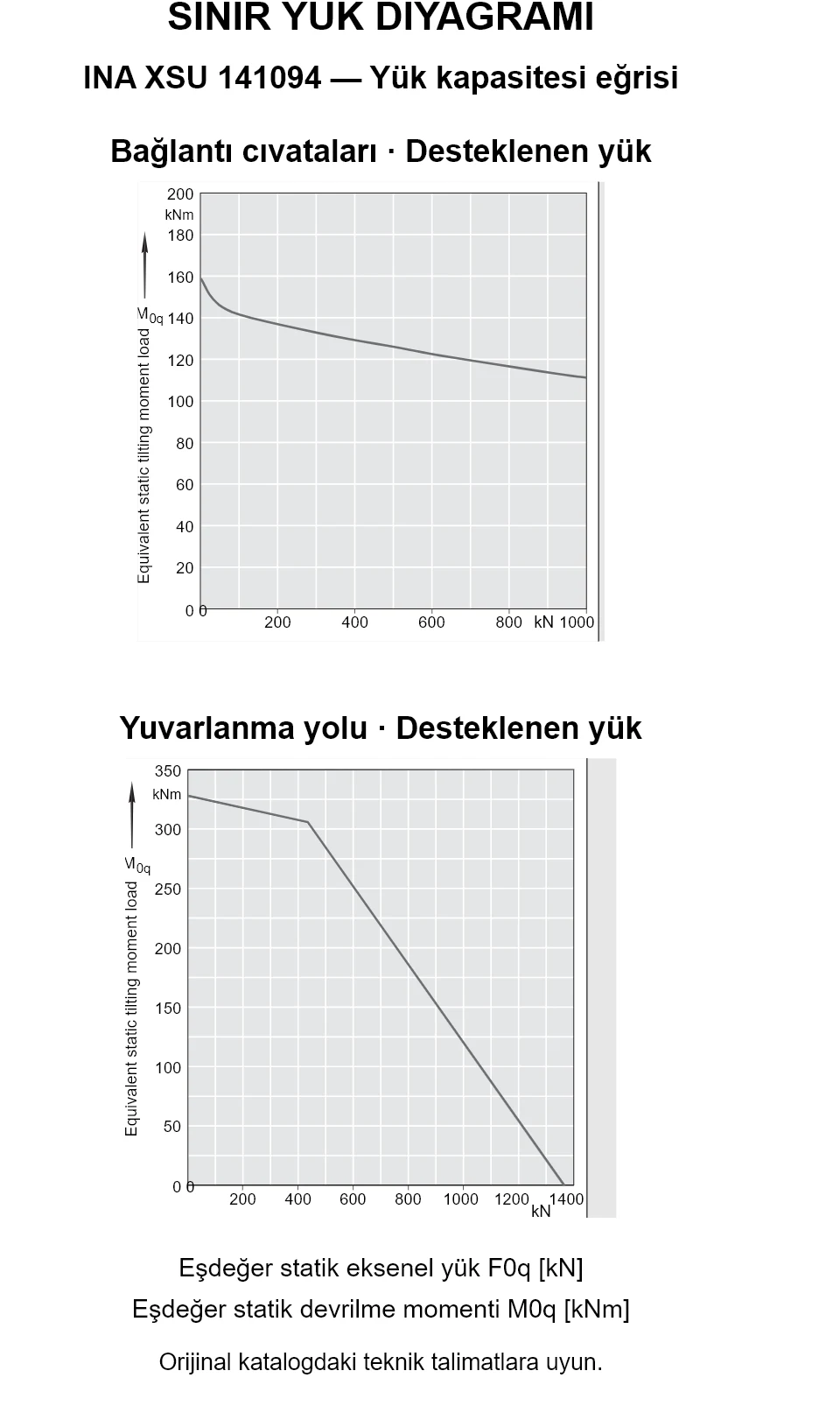

XSU 14 Serisi yük grafiği
Katalog açıklamasındaki model tanımını ilk moment ve eksenel yük kapasitesi referansı olarak kullanın.
Mühendislik seçim notu
Bu katalog grafiği ön seçim yardımcısıdır. Nihai MERYDOM uygulama onayında montaj rijitliği, cıvata kapasitesi, görev çevrimi, yağlama ve çalışma koşulları da dikkate alınmalıdır.
MERYDOM MÜHENDİSLİK
Fabrikada doğrulanmış muadil tasarım
Bu MERYDOM rulmanı, muadil kullanım için yayımlanan model zarfı, montaj arayüzleri, dişli düzeni ve beyan edilen malzeme şartnamesine göre incelenmiştir.
MERYDOM yapısı
- 42CrMo veya 50Mn bilezik malzemesi seçenekleri
- NBR nitril kauçuk sızdırmazlık sistemi
- Mühendislik naylonu veya pirinç ara parça seçenekleri
Fabrika dokümantasyonu
- MERYDOM Mühendislik Bölümü tarafından mühendislik doğrulaması
- Varsayılan onaylı çizim revizyonu 1.0
- Sertifika tarihi veri içe aktarma kaydına bağlıdır
Uygulama onayı
- Destek düzlüğünü, cıvata sınıfını ve ön yükü doğrulayın
- Uygulanan yükleri, görev çevrimini ve yağlamayı doğrulayın
- Sıcaklık, ortam ve montaj koşullarını doğrulayın
