Sertifikalı değiştirilebilirlik
- Eşleşen model tanımı ve montaj zarfı
- İncelenmiş montaj deliği ve cıvata dairesi arayüzleri
- Referans yapılandırmayla eşleşen dişli düzeni
MERYDOM 81-50 3347/2-06950
Seviye 3 doğrulandıMERYDOM tarafından fabrikada şu ürünle değiştirilebilirliği doğrulandı: IMO 81-50 3347/2-06950. MERYDOM ürünü doğrudan çapraz referans için aynı model tanımını kullanır.
MERYDOM MARKASI · SERTİFİKALI MUADİLSertifikalı ürün verileriTüm teknik özellikleri görüntüle ↓ Fabrika güvencesi
81-50 3347/2-06950

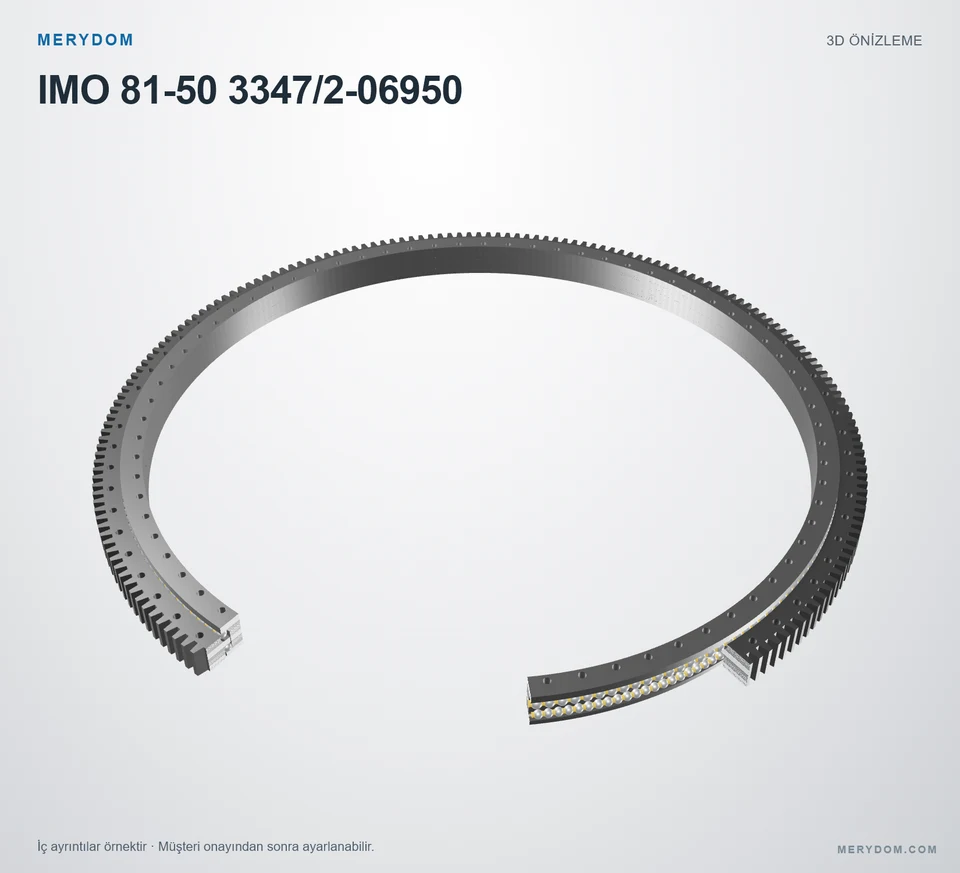

MERYDOM doğrulamalıMühendislik doğrulaması · Rev. Rev 1.0MERYDOM üretimi, şu ürünle değiştirilebilirliği doğrulanmış döner tabla rulmanı: IMO 81-50 3347/2-06950.
- Overall OD (Do)
- 3650.4 mm
- Overall ID (di)
- 3180 mm
- Toplam yükseklik
- Yayınlanmamış
- Dişli düzeni
- Dıştan dişli
- Montaj delikleri
- 72 / dış / iç
- Rulman tasarımı
- Çift eksenel bilyalı
- Doğrulanmış boyutsal değiştirilebilirlik
- MERYDOM kontrollü malzemeler
- Fabrika dokümantasyonu mevcut
ÜRÜN ÖLÇÜLERİ

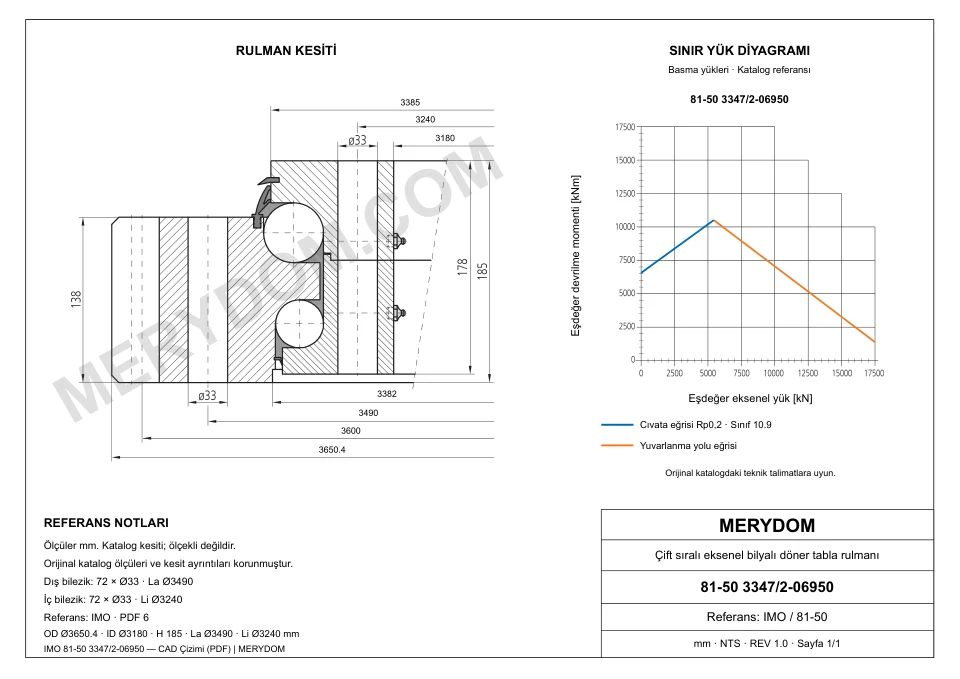

Tüm teknik özellikleri görüntüle ↓Yayımlanmış ölçüler ve bağlantı arayüzleri
Mevcut tüm katalog ölçüleri, montaj arayüzleri ve dişli değerleri yayımlanan özgün birimleriyle burada gösterilir.
Boyutlar
- Toplam dış çap (Da)
- 3650.4 mm3,650.4 mm
- Toplam iç çap (di)
- 3180 mm3,180 mm
- Montaj ağırlığı (G)
- 2566 kg2,566 kg
Montaj
- Dış bilezik cıvata dairesi (La)
- 3490 mm3,490 mm
- İç bilezik cıvata dairesi (Li)
- 3240 mm3,240 mm
- Dış bilezik montaj deliği sayısı (na)
- 72
Dişli
- Dişli hatve çapı (d)
- 3600 mm3,600 mm
- Dişli modülü (m)
- 18 mm
- Diş sayısı (z)
- 200
- Addendum modification coefficient (x)
- +0.500.5
MERYDOM SERTİFİKALI ŞARTNAME
MERYDOM fabrikada doğrulandı · Rev. Rev 1.0Ürün teknik özellikleri
Sertifikalı muadil için MERYDOM ürün kimliği, sertifika, malzeme ve boyut verileri.
| Teknik parametre | MERYDOM sertifikalı ürün değeri |
|---|---|
| MERYDOM sertifikalı ürün | |
| Ürün markası | MERYDOM |
| MERYDOM modelii | 81-50 3347/2-06950 |
| Şununla değiştirilebilirliği sertifikalı | IMO 81-50 3347/2-06950 |
| Fabrika doğrulaması | Seviye 3 · Mühendislik doğrulamalı |
| Onaylı çizim revizyonu | Rev 1.0 |
| İnceleyen | MERYDOM Mühendislik Bölümü |
| Sertifika tarihi | 2026-08-16 |
| Malzemeler | |
| Bilezik malzemesi seçenekleri | 42CrMo / 50Mn |
| Keçe malzemesi | NBR · Nitril kauçuk |
| Ara parça malzemesi seçenekleri | Mühendislik naylonu / Pirinç |
| Tanımlama | |
| Referans marka | IMO |
| Seri | 850 Seri |
| Referans model | 81-50 3347/2-06950 |
| Ölçü sistemi | Metrik |
| Rulman yapısı | Çift eksenel bilyalı |
| Dişli düzeni | Dıştan dişli |
| Boyutlar | |
| Toplam dış çap (Da) | 3650.4 mm3,650.4 mm |
| Toplam iç çap (di) | 3180 mm3,180 mm |
| Montaj ağırlığı (G) | 2566 kg2,566 kg |
| Montaj | |
| Dış bilezik cıvata dairesi (La) | 3490 mm3,490 mm |
| İç bilezik cıvata dairesi (Li) | 3240 mm3,240 mm |
| Dış bilezik montaj deliği sayısı (na) | 72 |
| Dişli | |
| Dişli hatve çapı (d) | 3600 mm3,600 mm |
| Dişli modülü (m) | 18 mm |
| Diş sayısı (z) | 200 |
| Addendum modification coefficient (x) | +0.500.5 |
| Yük değerleri | |
| İzin verilen çevresel kuvvet, normal (fz_norm) | 227 kN |
| İzin verilen çevresel kuvvet, maksimum (fz_max) | 403 kN |
| Static radial load rating (Co_rad) | 3838 kN3,838 kN |
| Static axial load rating, tension (Co_ax_T) | 19070 kN19,070 kN |
| Static axial load rating, compression (Co_ax_H) | 15762 kN15,762 kN |
| Dynamic radial load rating (C_rad) | 782 kN |
| Dynamic axial load rating, tension (C_ax_T) | 1853 kN1,853 kN |
| Dynamic axial load rating, compression (C_ax_H) | 1469 kN1,469 kN |
Seviye 3 · MERYDOM mühendislik doğrulamalı2026-08-16 tarihinde MERYDOM Mühendislik Bölümü tarafından sertifikalandırıldı.

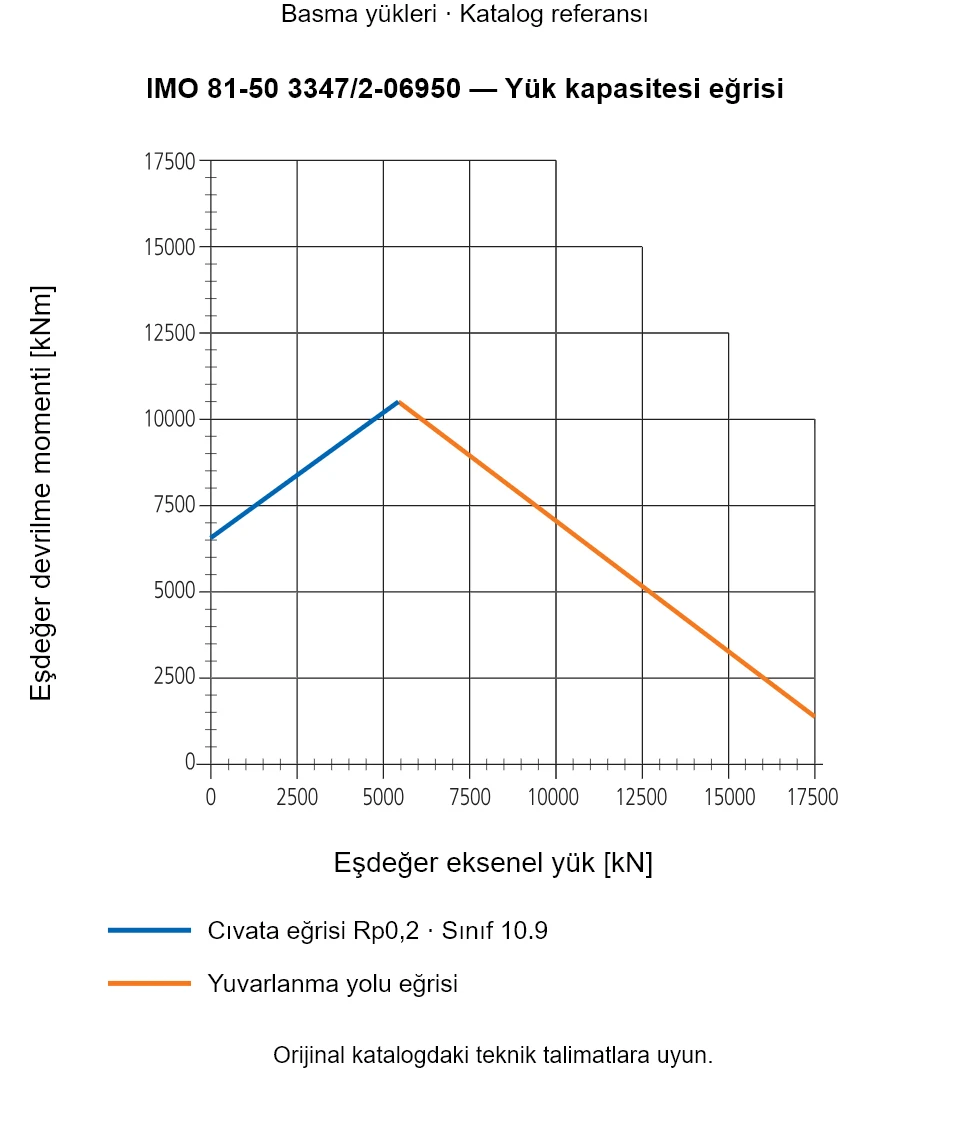

SERİ YÜK KAPASİTESİ
850 Serisi yük grafiği
Katalog açıklamasındaki model tanımını ilk moment ve eksenel yük kapasitesi referansı olarak kullanın.
Mühendislik seçim notu
Bu katalog grafiği ön seçim yardımcısıdır. Nihai MERYDOM uygulama onayında montaj rijitliği, cıvata kapasitesi, görev çevrimi, yağlama ve çalışma koşulları da dikkate alınmalıdır.
MERYDOM MÜHENDİSLİK
Fabrikada doğrulanmış muadil tasarım
Bu MERYDOM rulmanı, muadil kullanım için yayımlanan model zarfı, montaj arayüzleri, dişli düzeni ve beyan edilen malzeme şartnamesine göre incelenmiştir.
MERYDOM yapısı
- 42CrMo veya 50Mn bilezik malzemesi seçenekleri
- NBR nitril kauçuk sızdırmazlık sistemi
- Mühendislik naylonu veya pirinç ara parça seçenekleri
Fabrika dokümantasyonu
- MERYDOM Mühendislik Bölümü tarafından mühendislik doğrulaması
- Varsayılan onaylı çizim revizyonu 1.0
- Sertifika tarihi veri içe aktarma kaydına bağlıdır
Uygulama onayı
- Destek düzlüğünü, cıvata sınıfını ve ön yükü doğrulayın
- Uygulanan yükleri, görev çevrimini ve yağlamayı doğrulayın
- Sıcaklık, ortam ve montaj koşullarını doğrulayın
YASAL VE MÜHENDİSLİK BİLDİRİMİ
Bağımsız muadil sertifikasyonu
- MERYDOM, bu sayfada gösterilen MERYDOM ürününün üreticisi ve sertifikalandıran tarafıdır.
- Üçüncü taraf marka adları ve model numaraları ilgili sahiplerinin mülkiyetindedir ve yalnızca amaçlanan muadil referansını tanımlamak için kullanılır.
- MERYDOM bağımsız bir üreticidir; referans verilen OEM ile bağlantılı değildir, onun tarafından onaylanmaz veya desteklenmez.
- Değiştirilebilirlik beyanı eşleşen model tanımı ve yayımlanan doğrulama kapsamı için geçerlidir; uygulama uygunluğu yüklere, görev çevrimine, montaja, yağlamaya ve çalışma ortamına bağlıdır.
- Onaylı teklif, imalat çizimi ve sözleşme teknik anlaşması nihai tedarik edilen ürünü belirler.
MERYDOM MUADİL DESTEĞİ
Fiyat ve teslimat isteFiyat, teslimat ve uygulama onayına hazır mısınız?
Send the required quantity and operating conditions. MERYDOM will confirm the supply configuration, documentation package and delivery schedule for model 81-50 3347/2-06950.
