Сертифицированная взаимозаменяемость
- Совпадающее обозначение модели и установочный габарит
- Проверенные интерфейсы монтажных отверстий и окружностей болтов
- Исполнение зубчатого венца соответствует референсной конфигурации

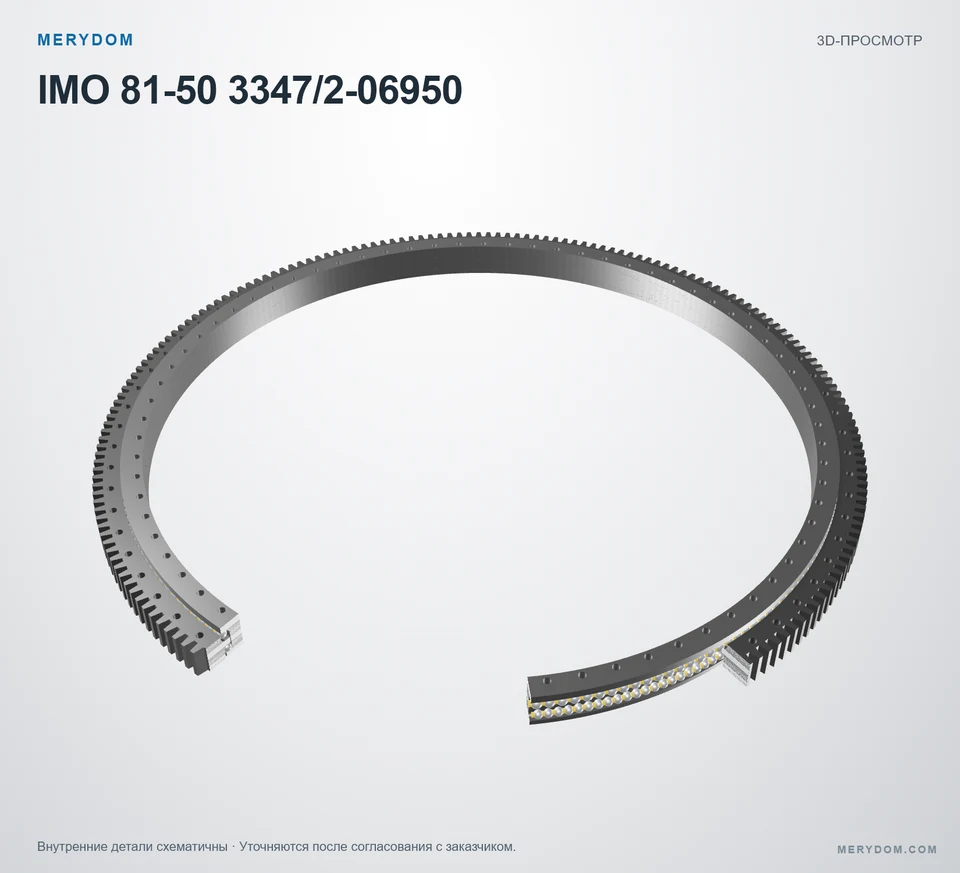

Аналог ОПУ для IMO 81-50 3347/2-06950
Проверено по уровню 3Опорно-поворотный подшипник производства MERYDOM, сертифицированный как взаимозаменяемый с IMO 81-50 3347/2-06950. Этот подшипник MERYDOM проверен по опубликованному габариту модели, монтажным интерфейсам, исполнению зубчатого венца и заявленной спецификации материалов для использования в качестве аналога.
Исходная модель: IMO 81-50 3347/2-06950. Серия: 850. Конструкция подшипника: Двойной упорно-радиальный шариковый подшипник. Исполнение зубчатого венца: Внешнее зацепление.
БРЕНД MERYDOM · СЕРТИФИЦИРОВАННЫЙ АНАЛОГСертифицированные данные изделияВсе характеристики ↓ Гарантии завода
81-50 3347/2-06950
Опорно-поворотный подшипник производства MERYDOM, сертифицированный как взаимозаменяемый с IMO 81-50 3347/2-06950.
- Overall OD (Do)
- 3650.4 mm
- Overall ID (di)
- 3180 mm
- Общая высота
- 185 mm
- Исполнение зубчатого венца
- Внешнее зацепление
- Монтажные отверстия
- 72 / 72 наружное / внутреннее
- Тип подшипника
- Двойной упорно-радиальный шариковый подшипник
Проверено MERYDOMУровень 3 · Запись инженерной проверки
- Проверенная размерная взаимозаменяемость
- Материалы под контролем MERYDOM
- Доступна заводская документация
РАЗМЕРЫ ИЗДЕЛИЯ
Все характеристики ↓Опубликованные размеры и присоединительные параметры
Здесь показаны все доступные каталожные размеры, монтажные параметры и данные зубчатого венца в исходных опубликованных единицах.
Размеры
- Общий наружный диаметр (Da)
- 3 650,4 mm
- Общий внутренний диаметр (di)
- 3 180 mm
- Масса в сборе (G)
- 2 566 kg
- Общая высота (H)
- 185 mm
- Внутренний диаметр наружного кольца (Di)
- 3 382 mm
- Наружный диаметр внутреннего кольца (da)
- 3 385 mm
Монтаж
- Окружность крепежных отверстий наружного кольца (La)
- 3 490 mm
- Окружность крепежных отверстий внутреннего кольца (Li)
- 3 240 mm
- Количество монтажных отверстий наружного кольца (na)
- 72
- Количество монтажных отверстий внутреннего кольца (n)
- 72
- Диаметр монтажных отверстий наружного кольца (Øa)
- 33 mm
- Диаметр монтажных отверстий внутреннего кольца (Øi)
- 33 mm
Зубчатый венец
- Делительный диаметр зубчатого венца (d)
- 3 600 mm
- Модуль зубчатого венца (m)
- 18 mm
- Количество зубьев (z)
- 200
- Коэффициент смещения профиля (x)
- 0,5
СЕРТИФИЦИРОВАННАЯ СПЕЦИФИКАЦИЯ MERYDOM
Проверено MERYDOM · Контролируемая записьХарактеристики аналога ОПУ IMO 81-50 3347/2-06950
Идентификация изделия MERYDOM, сертификация, материалы и размерные данные сертифицированного аналога.
| Технический параметр | Сертифицированное значение MERYDOM |
|---|---|
| Сертифицированное изделие MERYDOM | |
| Бренд изделия | MERYDOM |
| Модель MERYDOM | 81-50 3347/2-06950 |
| Сертифицировано для замены | IMO 81-50 3347/2-06950 |
| Заводская проверка | Уровень 3 · Проверено инженерным отделом |
| Проверил | Инженерный отдел MERYDOM |
| Метаданные проверки | Контролируемая внутренняя запись; дата и ревизия чертежа не публикуются. |
| Материалы | |
| Настраиваемые варианты материала колец | 42CrMo / 50Mn |
| Материал уплотнения | NBR · Бутадиен-нитрильный каучук |
| Настраиваемые варианты материала сепаратора | Инженерный нейлон / Латунь |
| Идентификация | |
| Исходный бренд | IMO |
| Серия | 850 Серия |
| Исходная модель | 81-50 3347/2-06950 |
| Система измерения | Метрическая |
| Конструкция подшипника | Двойной упорно-радиальный шариковый подшипник |
| Исполнение зубчатого венца | Внешнее зацепление |
| Размеры | |
| Общий наружный диаметр (Da) | 3 650,4 mm |
| Общий внутренний диаметр (di) | 3 180 mm |
| Масса в сборе (G) | 2 566 kg |
| Общая высота (H) | 185 mm |
| Внутренний диаметр наружного кольца (Di) | 3 382 mm |
| Наружный диаметр внутреннего кольца (da) | 3 385 mm |
| Монтаж | |
| Окружность крепежных отверстий наружного кольца (La) | 3 490 mm |
| Окружность крепежных отверстий внутреннего кольца (Li) | 3 240 mm |
| Количество монтажных отверстий наружного кольца (na) | 72 |
| Количество монтажных отверстий внутреннего кольца (n) | 72 |
| Диаметр монтажных отверстий наружного кольца (Øa) | 33 mm |
| Диаметр монтажных отверстий внутреннего кольца (Øi) | 33 mm |
| Зубчатый венец | |
| Делительный диаметр зубчатого венца (d) | 3 600 mm |
| Модуль зубчатого венца (m) | 18 mm |
| Количество зубьев (z) | 200 |
| Коэффициент смещения профиля (x) | 0,5 |
| Допустимые нагрузки | |
| Допустимая окружная сила, нормальная (fz_norm) | 227 kN |
| Допустимая окружная сила, максимальная (fz_max) | 403 kN |
| Статическая радиальная грузоподъемность (Co_rad) | 3 838 kN |
| Статическая осевая грузоподъемность, растяжение (Co_ax_T) | 19 070 kN |
| Статическая осевая грузоподъемность, сжатие (Co_ax_H) | 15 762 kN |
| Динамическая радиальная грузоподъемность (C_rad) | 782 kN |
| Динамическая осевая грузоподъемность, растяжение (C_ax_T) | 1 853 kN |
| Динамическая осевая грузоподъемность, сжатие (C_ax_H) | 1 469 kN |
Уровень 3 · Проверено инженерным отделом MERYDOMПроверил: Инженерный отдел MERYDOM. Дата доказательства и ревизия чертежа не публикуются.

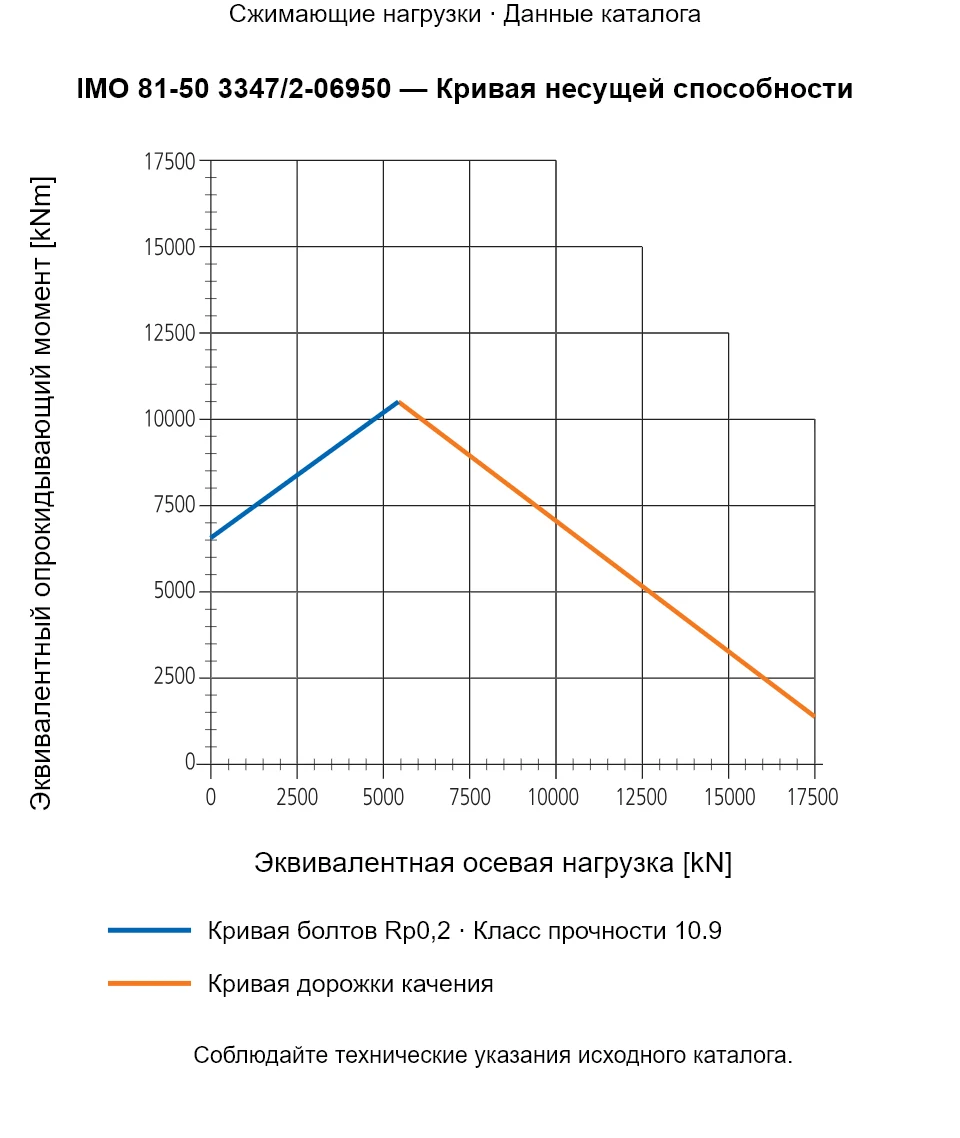

IMO 81-50 3347/2-06950 — Кривая несущей способности
IMO 81-50 3347/2-06950 — Кривая несущей способности
IMO 81-50 3347/2-06950 — Кривая несущей способности · Сжимающие нагрузки · Данные каталога. Соблюдайте технические указания исходного каталога.
Примечание по инженерному подбору
Этот каталожный график предназначен для предварительного подбора. При окончательном согласовании MERYDOM также учитываются жесткость монтажа, несущая способность болтов, рабочий цикл, смазка и условия эксплуатации.
ИНЖЕНЕРНАЯ СЛУЖБА MERYDOM
Аналог MERYDOM для IMO 81-50 3347/2-06950
Этот подшипник MERYDOM проверен по опубликованному габариту модели, монтажным интерфейсам, исполнению зубчатого венца и заявленной спецификации материалов для использования в качестве аналога.
Конструкция MERYDOM
- Настраиваемые варианты материала колец: 42CrMo или 50Mn
- Система уплотнений из бутадиен-нитрильного каучука NBR
- Настраиваемые варианты сепаратора из инженерного нейлона или латуни
Заводская документация
- Инженерная проверка отделом Инженерная служба MERYDOM
- Доказательства проверки хранятся в контролируемой внутренней записи
- Ревизия чертежа и окончательный комплект документации подтверждаются в коммерческом предложении
Подтверждение применения
- Подтвердить плоскостность опоры, класс болтов и преднатяг
- Проверить действующие нагрузки, рабочий цикл и смазку
- Подтвердить температуру, окружающую среду и условия монтажа
ПРАВОВОЕ И ИНЖЕНЕРНОЕ УВЕДОМЛЕНИЕ
Независимая сертификация аналога
- MERYDOM является производителем и сертифицирующей стороной изделия MERYDOM, представленного на этой странице.
- Сторонние бренды и номера моделей принадлежат их владельцам и используются только для идентификации предполагаемого референса взаимозаменяемости.
- MERYDOM — независимый производитель, не связанный с указанным OEM, не одобренный и не спонсируемый им.
- Заявление о взаимозаменяемости относится к совпадающему обозначению модели и опубликованному объему проверки; пригодность применения по-прежнему зависит от нагрузок, рабочего цикла, монтажа, смазки и рабочей среды.
- Окончательно поставляемое изделие определяется утвержденным предложением, производственным чертежом и техническим соглашением к договору.
